5.4.5 场景4之运行在root域Xenomai线程调用Linux系统调用read

参考《5.2.2 用户层：用latency演示Xenomai系统调用》，latency 是 Xenomai/Cobalt 实时内核提供的一个工具，用于测量系统的实时性能，特别是上下文切换和中断响应的延迟。它启动后，会新建一个display线程用于打印信息；会新建一个sampling线程用于延迟采样。

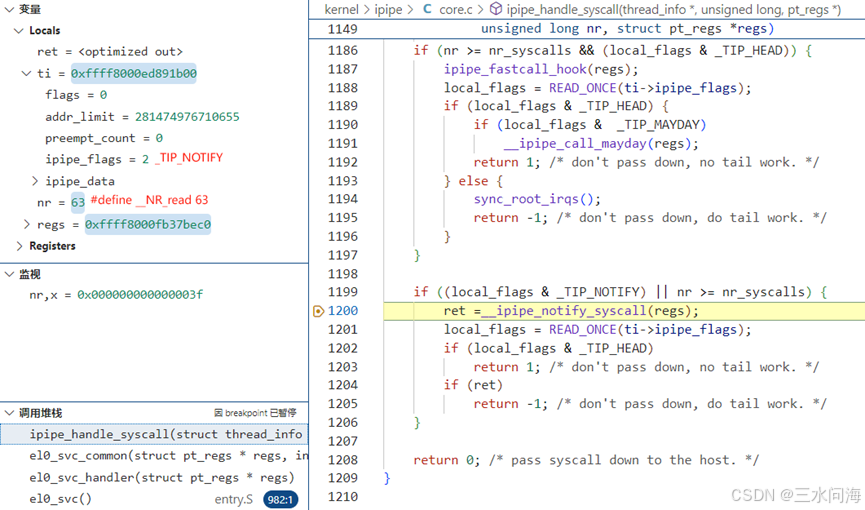

通过条件断点，在ipipe_handle_syscall第1200行处，抓到Xenomai实时线程运行在root域时，对Linux系统调用read的调用。

• 第一步，ipipe_handle_syscall

第1199行，条件1(local_flags & _TIP_NOTIFY)成立，因为local_flags即ti->ipipe_flags，值为_TIP_NOTIFY (2)。参考《5.3.3 ipipe_flags之TIP_NOTIFY》，只要是绑定到xenomai core的进程或线程，一定有TIP_NOTIFY标记！条件2(nr >= nr_syscalls)不成立，因为nr是63，小于Linux自身的系统调用数量nr_syscalls(294)。条件1和条件2是逻辑或的关系，所以第1199行的if判断成立，走到第1200行慢速路径__ipipe_notify_syscall。
第1200行，走到慢速路径__ipipe_notify_syscall

• 第二步，__ipipe_notify_syscall

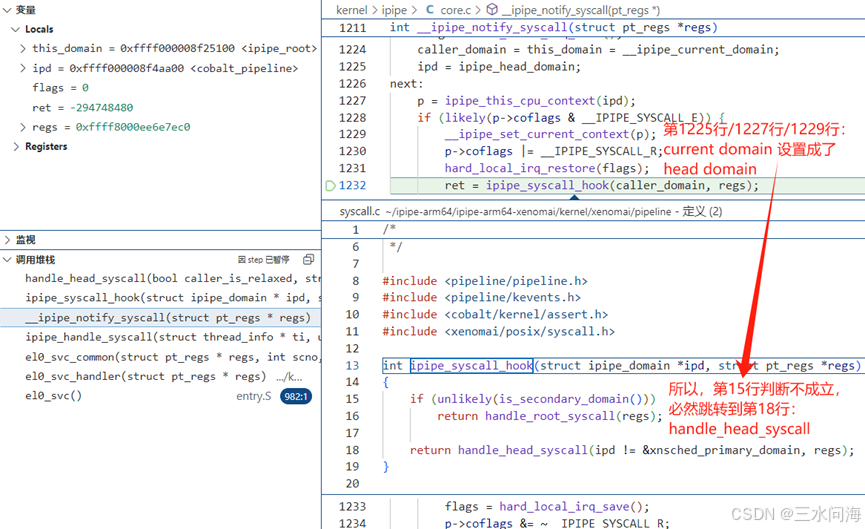

第1224行，通过__ipipe_current_domain获取当前所在的domain，存入变量caller_domain和this domain。从左上角的local变量的值能够确认，当前所在domain是ipipe_root即root domain。
第1225行，设置变量ipd为ipipe_head_domain即head domain。
第1226行，此处定义了标签next：，在不同的场景下可能会通过goto next跳转过来，形成循环。
第1227行，通过ipd（head domain）获取当前cpu对应的struct ipipe_percpu_domain_data head指针，存入p。
第1228行，参考《5.3.3 ipipe_flags之TIP_NOTIFY》，此处判断必然成立。
第1229行，设置当前cpu的上下文struct ipipe_percpu_data中的curr指向存在p中保存的ipipe_percpu_domain_data head指针。
第1232行，调用ipipe_syscall_hook，在图中也展示了此函数的定义内容。在ipipe_syscall_hook中，如果判断当前是secondary domain（即root domain）则调用handle_root_syscall。而因为在__ipipe_notify_syscall的第1229行已经把当前domain设置为head domain，所以ipipe_syscall_hook最终会调用handle_head_syscall。

• 第三步，handle_head_syscall

handle_head_syscall函数比较长，分成两个部分来解释

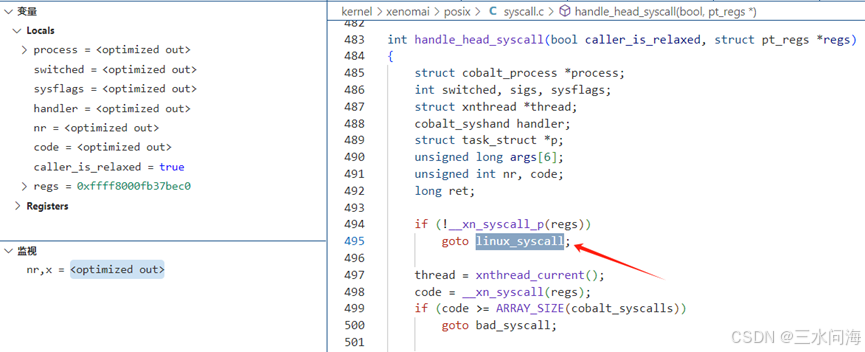

（1）handle_head_syscall第494~495行

第494行，使用__xn_syscall_p判断系统调用号是否为Xenomai系统调用号。原理参考《5.2.3 内核层：Xenomai系统调用的流程》。当前是Linux系统调用，跳转到495行。
第495行，goto linux_syscall跳转到第647行linux_syscall标签出。

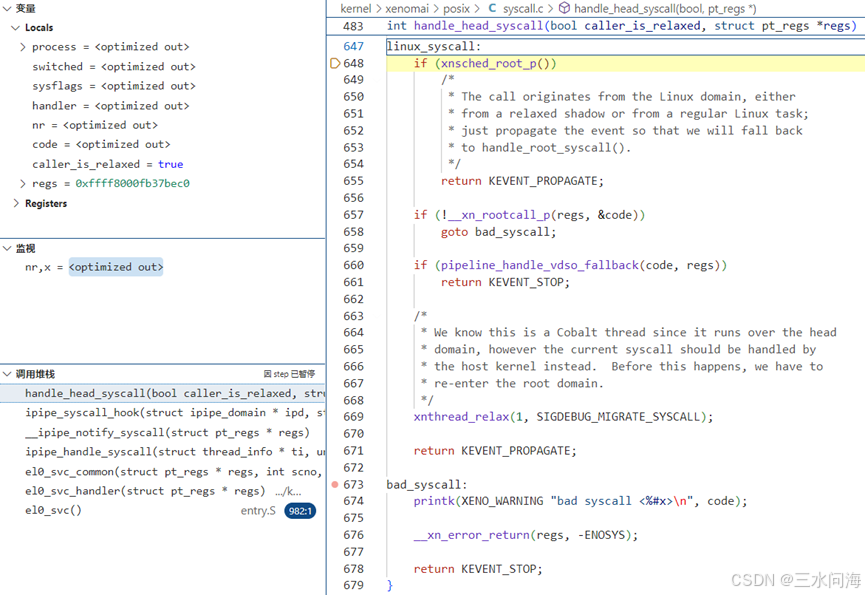

（2）handle_head_syscall第647~679行

第648行，xnsched_root_p 是一个内联函数，用于检查当前线程是否处于 root domain（即 Linux 非实时调度域）。该函数通过调用 xnthread_test_state 来测试当前线程的状态标志位 XNROOT，从而判断线程是否运行在 root domain。当前场景下，task_struct中的ipipe_flags没有TIP_HEAD标记，肯定是运行在root domain，此处判断成立，跳转到第655行。
第655行，返回KEVENT_PROPAGATE（0）到第二步中的__ipipe_notify_syscall第1232行。

• 第四步，返回KEVENT_PROPAGATE到__ipipe_notify_syscall第1232行

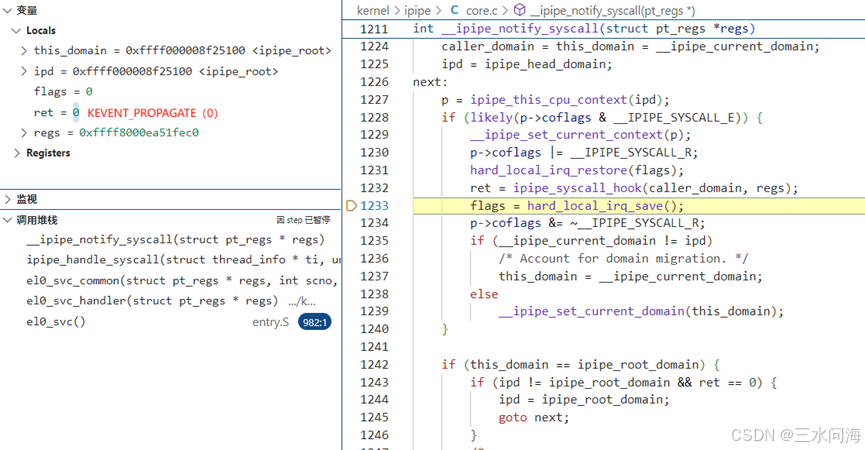

第1232行，ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。
第1235行，因为在第1232行ipipe_syscall_hook执行过程中，当前domain一直是ipd所指向的head domain（第二步中初始化），所以第1235行条件不成立，跳转到第1239行。
第1239行，设置当前domain为this_domain即root domain（第二步中初始化）。
第1242行，根据1239行，判断条件成立，走到第1243行。
第1243行，条件1（ipd != ipipe_root_domain）成立；条件2（ret == 0）成立，因为ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。所以跳转到第1244行。

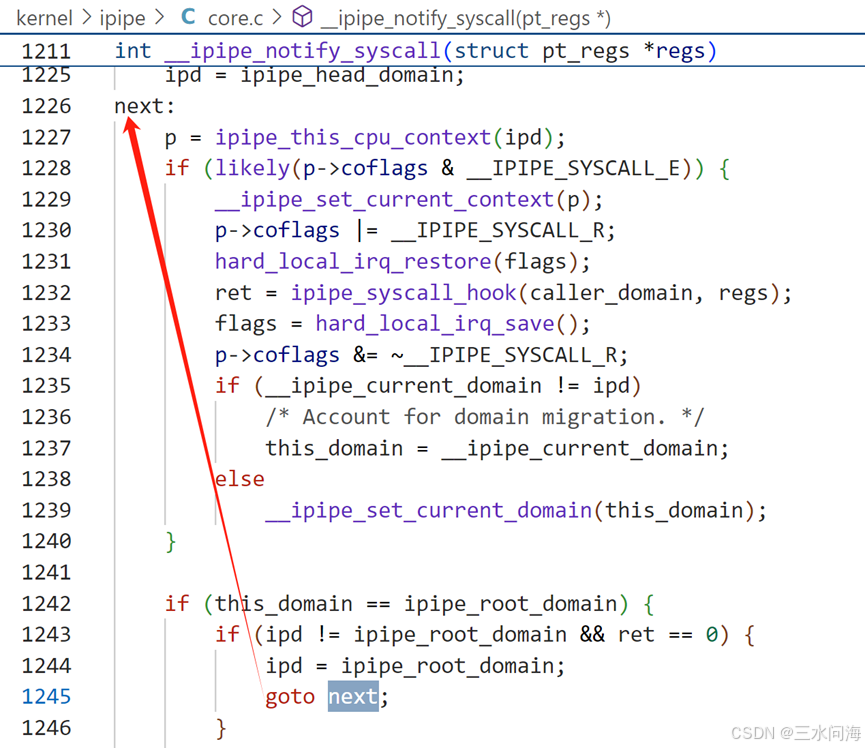

第1244~1245行，设置ipd为root domain，通过goto next跳转到第1226行。
第1229行，设置当前domain为root domain。
第1232行，进入ipipe_syscall_hook之后，因为当前domain为root domain，所以指向handle_root_syscall函数。

• 第五步，handle_root_syscall函数

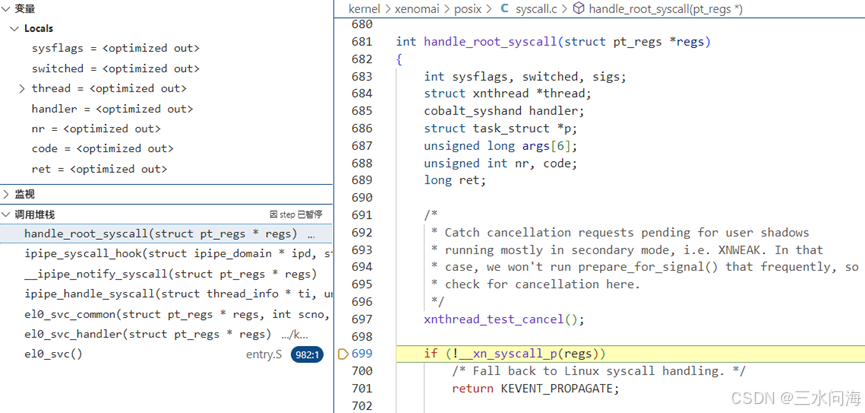

第699行，使用__xn_syscall_p判断系统调用号是否为Xenomai系统调用号。原理参考《5.2.3 内核层：Xenomai系统调用的流程》。当前是Linux系统调用，跳转到701行。
第701行，返回KEVENT_PROPAGATE（0）到__ipipe_notify_syscall第1232行。

• 第六步，返回KEVENT_PROPAGATE（0）到__ipipe_notify_syscall第1232行

第1232行，ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。
第1242行，根据1239行，判断条件成立，走到第1243行。
第1243行，条件1（ipd != ipipe_root_domain）不成立；条件2（ret == 0）成立，因为ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。所以不可能走到1245行执行goto next，至此next/go next循环结束。
第1259行，KEVENT_PROPAGATE（0）到ipipe_handle_syscall第1200行。

• 第七步，KEVENT_PROPAGATE（0）到ipipe_handle_syscall第1200行

第1204行，因为ret等于KEVENT_PROPAGATE（0），所以跳转到第1208行，返回0到el0_svc_common第110行。

• 第八步，返回0到el0_svc_common第110行

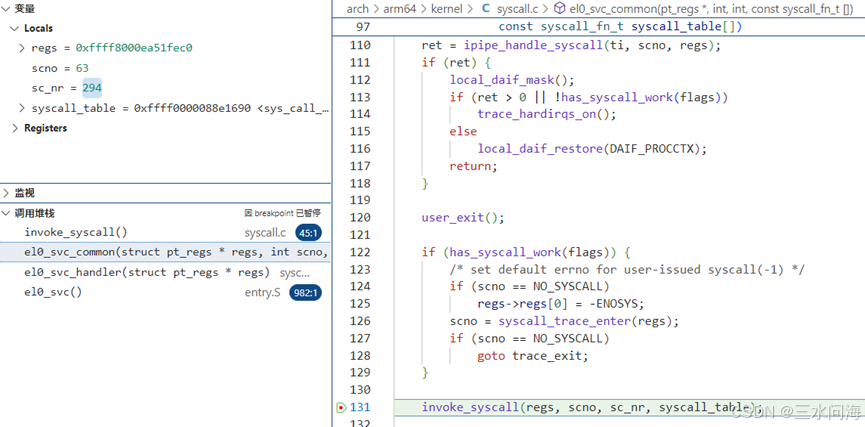

第110行，从ipipe_handle_syscall返回0.
第131行，通过invoke_syscall调用Linux原生系统调用read的系统调用函数__arm64_sys_read! 具体参考《5.1.2 内核层：ARM64 Linux系统调用的流程》。
至此，完成了此场景的分析！
