5.4.6 场景5之Linux线程调用Xenomai系统调用bind

本文耗时1周才梳理清楚，读者估计至少需要2小时能搞清楚流程，一定要耐心一步一步走完流程。

参考《5.2.2 用户层：用latency演示Xenomai系统调用》，latency 是 Xenomai/Cobalt 实时内核提供的一个工具，用于测量系统的实时性能，特别是上下文切换和中断响应的延迟。它启动后，会新建一个display线程用于打印信息；会新建一个sampling线程用于延迟采样。
通过条件断点，在ipipe_handle_syscall第1200行处，Linux进程运行在Root domain，调用Xenomai系统调用bind，完成对应的cobalt process的创建。

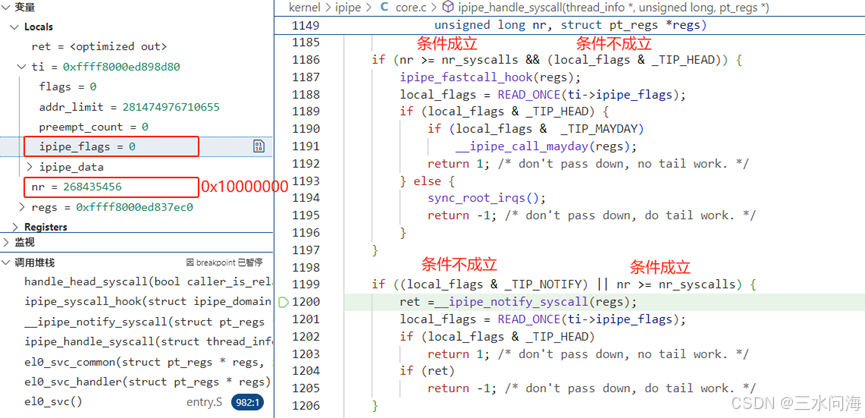

• 第一步：ipipe_handle_syscall

第1186行，条件1（nr >= nr_syscalls）成立，因为从用户层传下来的bind系统调用号0x10000000远大于Linux自身的系统调用数量nr_syscalls(294)，具体参考《5.2 ARM64 Xenomai系统调用》。条件2(local_flags & _TIP_HEAD)不成立，因为local_flags即ti->ipipe_flags，值为0。参考《5.3.2 ipipe_flags之TIP_HEAD》，_TIP_HEAD代表线程当前运行在head domain，很明显在当前场景下是不可能的。条件1和条件2是逻辑与的关系，所以第1186行的if判断不成立，不会走到快速路径ipipe_fastcall_hook。
第1199行，条件1(local_flags & _TIP_NOTIFY)明显不成立，因为local_flags即ti->ipipe_flags，值为0。参考《5.3.3 ipipe_flags之TIP_NOTIFY》，只要是绑定到xenomai core的进程或线程，一定有TIP_NOTIFY标记！条件2(nr >= nr_syscalls)成立，上面已经分析了。条件1和条件2是逻辑或的关系，所以第1199行的if判断成立，走到慢速路径__ipipe_notify_syscall。

• 第二步，__ipipe_notify_syscall

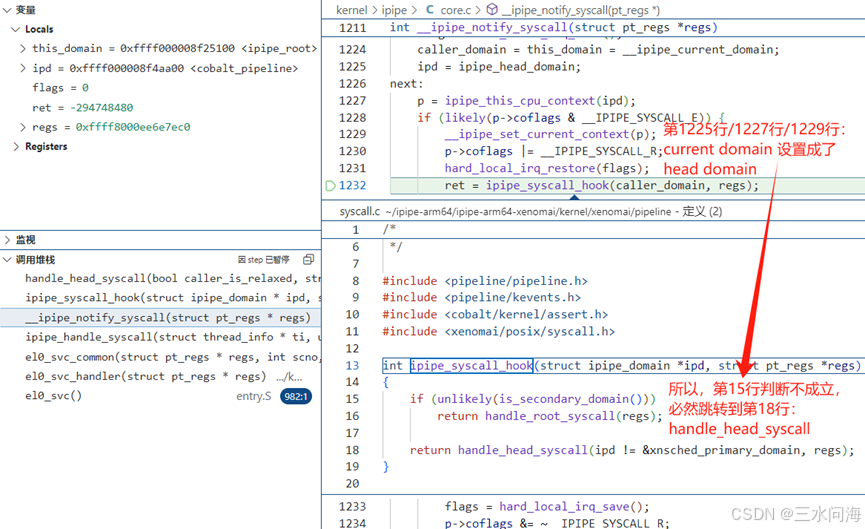

第1224行，通过__ipipe_current_domain获取当前所在的domain，存入变量caller_domain和this domain。从左上角的local变量的值能够确认，当前所在domain是ipipe_root即root domain。
第1225行，设置变量ipd为ipipe_head_domain即head domain。
第1226行，此处定义了标签next：，在不同的场景下可能会通过goto next跳转过来，形成循环。
第1227行，通过ipd（head domain）获取当前cpu对应的struct ipipe_percpu_domain_data head指针，存入p。
第1228行，参考《5.3.3 ipipe_flags之TIP_NOTIFY》，此处判断必然成立。
第1229行，设置当前cpu的上下文struct ipipe_percpu_data中的curr指向存在p中保存的ipipe_percpu_domain_data head指针。
第1232行，调用ipipe_syscall_hook，在图中也展示了此函数的定义内容。在ipipe_syscall_hook中，如果判断当前是secondary domain（即root domain）则调用handle_root_syscall。而因为在__ipipe_notify_syscall的第1229行已经把当前domain设置为head domain，所以ipipe_syscall_hook最终会调用handle_head_syscall。

• 第三步，handle_head_syscall

handle_head_syscall函数比较长，分成两个部分来解释

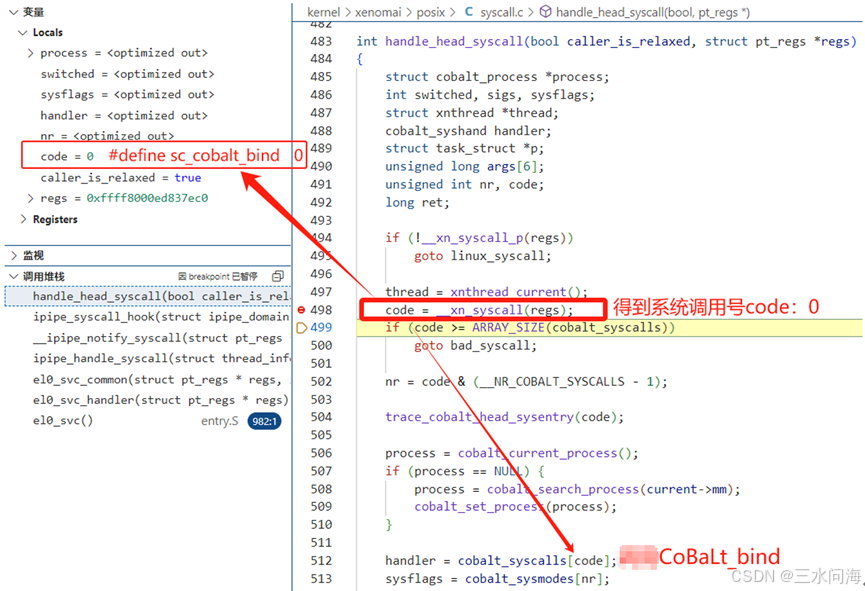

（1）handle_head_syscall第483~第513行

第498行，通过__xn_syscall得到bind在xenomai中的系统调用号0。具体原理参考《5.2.3 内核层：Xenomai系统调用的流程》。
第512行，从Xenomai系统调用表中，找出bind系统调用的CoBaLt_bind函数指针。
第513行，从Xenomai系统模式表中，找出bind系统调用的调用模式。参考《5.2.4 内核层：Xenomai系统调用的定义》，在kernel/xenomai/posix/syscall_entries.h找到bind系统调用模式为__COBALT_MODE(bind, lostage) ，代表必须在Linux domain中运行。

kernel/xenomai/posix/syscall.c：

/* Syscall must run into the Linux domain. */
#define __xn_exec_lostage    0x1

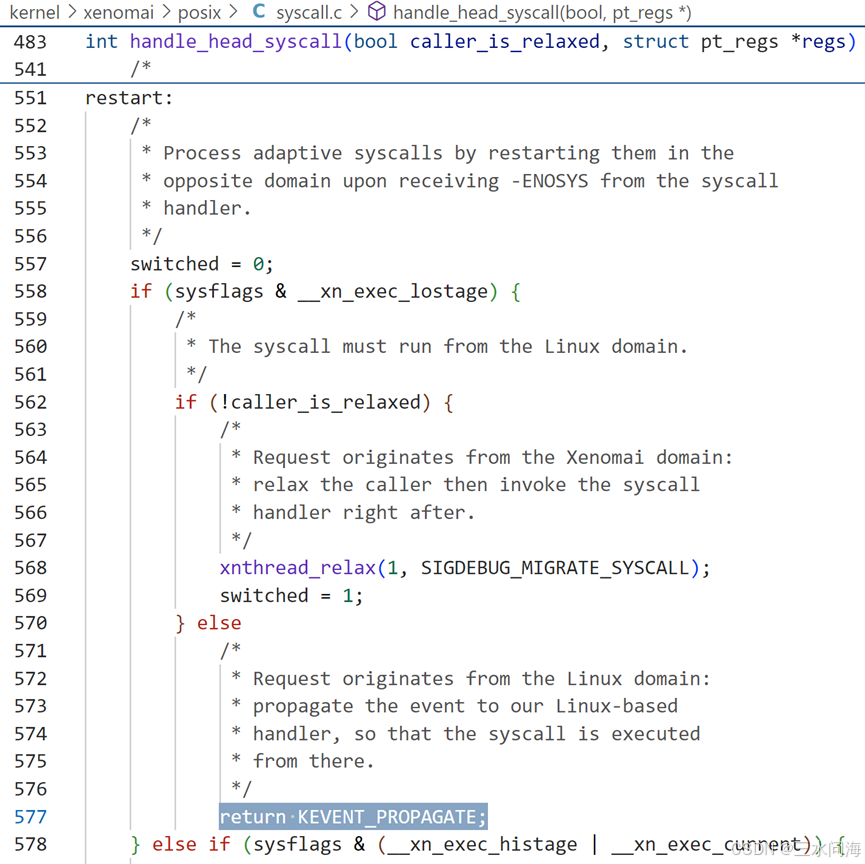

（2）handle_head_syscall第551~第557行

第558行，因为bind系统调用模式为__COBALT_MODE(bind, lostage)，条件成立。
第562行，caller_is_relaxed是true，所有会跳转到第557行。
第577行，返回KEVENT_PROPAGATE。
这里非常有意思，handle_head_syscall并没有调用CoBaLt_bind系统调用函数，返回KEVENT_PROPAGATE（0）到第二步中的__ipipe_notify_syscall第1232行。

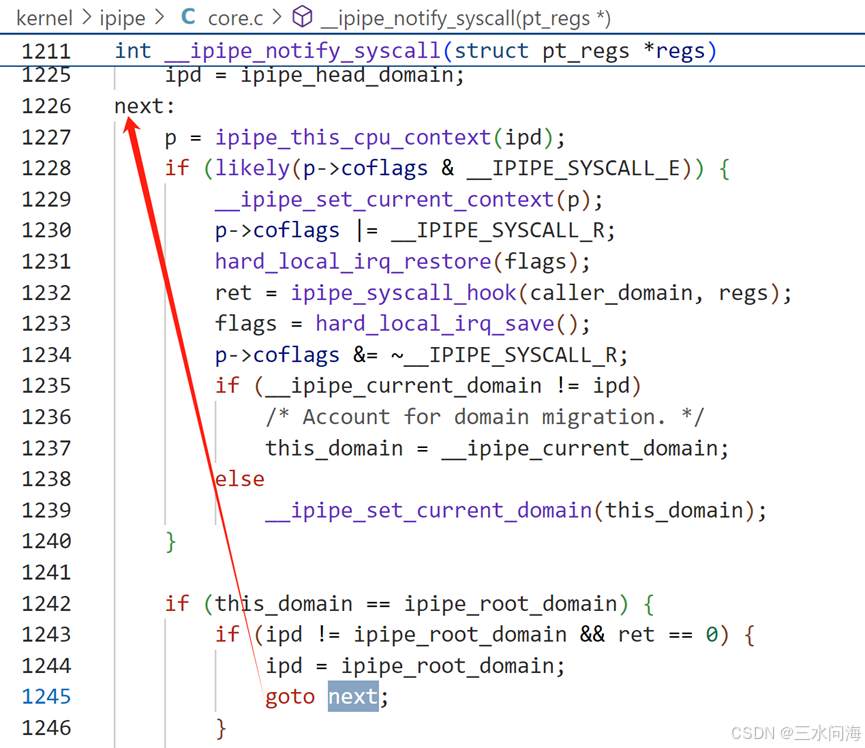

• 第四步，返回KEVENT_PROPAGATE到__ipipe_notify_syscall第1232行

第1232行，ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。
第1235行，因为在第1232行ipipe_syscall_hook执行过程中，当前domain一直是ipd所指向的head domain（第二步中初始化），所以第1235行条件不成立，跳转到第1239行。
第1239行，设置当前domain为this_domain即root domain（第二步中初始化）。
第1242行，根据1239行，判断条件成立，走到第1243行。
第1243行，条件1（ipd != ipipe_root_domain）成立；条件2（ret == 0）成立，因为ipipe_syscall_hook返回KEVENT_PROPAGATE（0）。所以跳转到第1244行。
第1244~1245行，设置ipd为root domain，通过goto next跳转到第1226行。
第1229行，设置当前domain为root domain。
第1232行，进入ipipe_syscall_hook之后，因为当前domain为root domain，所以指向handle_root_syscall函数。

• 第五步，handle_root_syscall函数

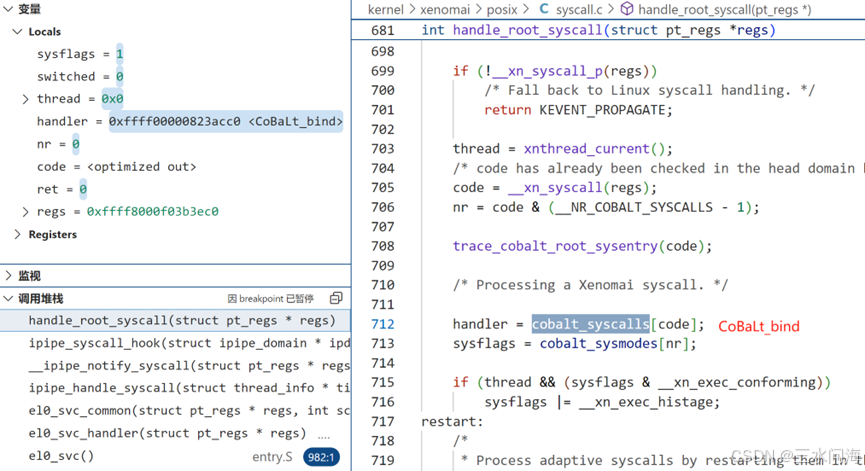

（1）第712~713行

第712行，handler指向系统调用函数CoBaLt_bind
第713行，sysflags的值为1，因为bind系统调用模式为__COBALT_MODE(bind, lostage)。

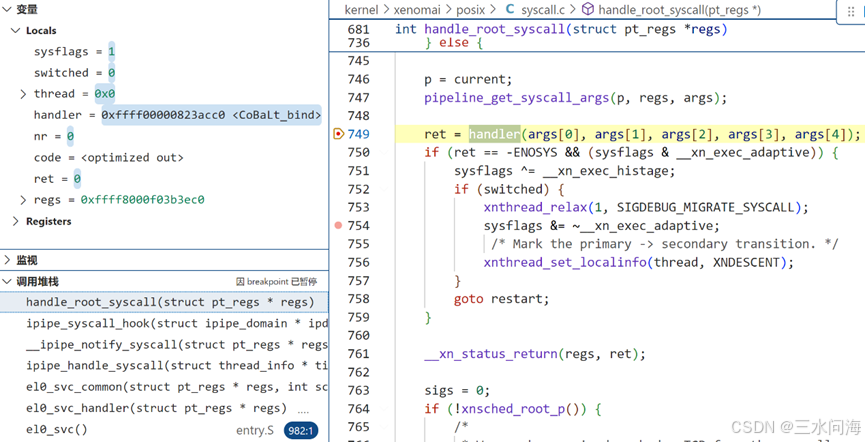

（2）第746~791行

第746行，struct task_struct *p 指向当前进程的task_struct结构体。
第747行，得到传递给系统调用bind的参数，存入args。
第749行，调用系统调用CoBaLt_bind。
第791行，return KEVENT_STOP（1）到第二步中的__ipipe_notify_syscall第1232行。

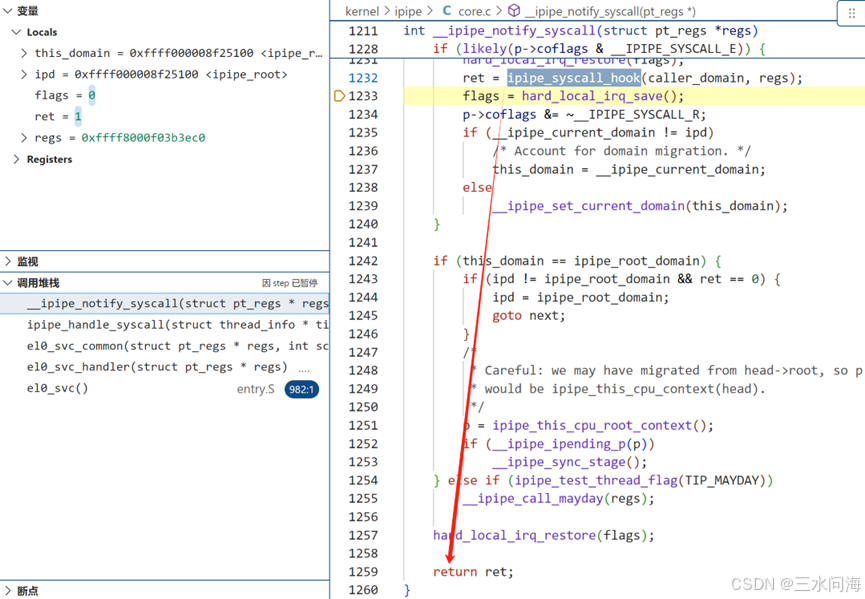

• 第六步，返回KEVENT_STOP到__ipipe_notify_syscall第1232行

第1232行，ipipe_syscall_hook返回KEVENT_STOP（1）。
第1242行，根据1239行，判断条件成立，走到第1243行。
第1243行，条件1（ipd != ipipe_root_domain）不成立；条件2（ret == 0）不成立，因为ipipe_syscall_hook返回KEVENT_STOP（1）。所以不可能走到1245行执行goto next，至此next/go next循环结束。
第1259行，返回KEVENT_STOP（1）到ipipe_handle_syscall第1200行。

• 第七步，返回KEVENT_STOP（1）到ipipe_handle_syscall第1200行

第1204行，因为ret等于KEVENT_STOP（1），所以跳转到第1205行，返回-1到el0_svc_common第110行。

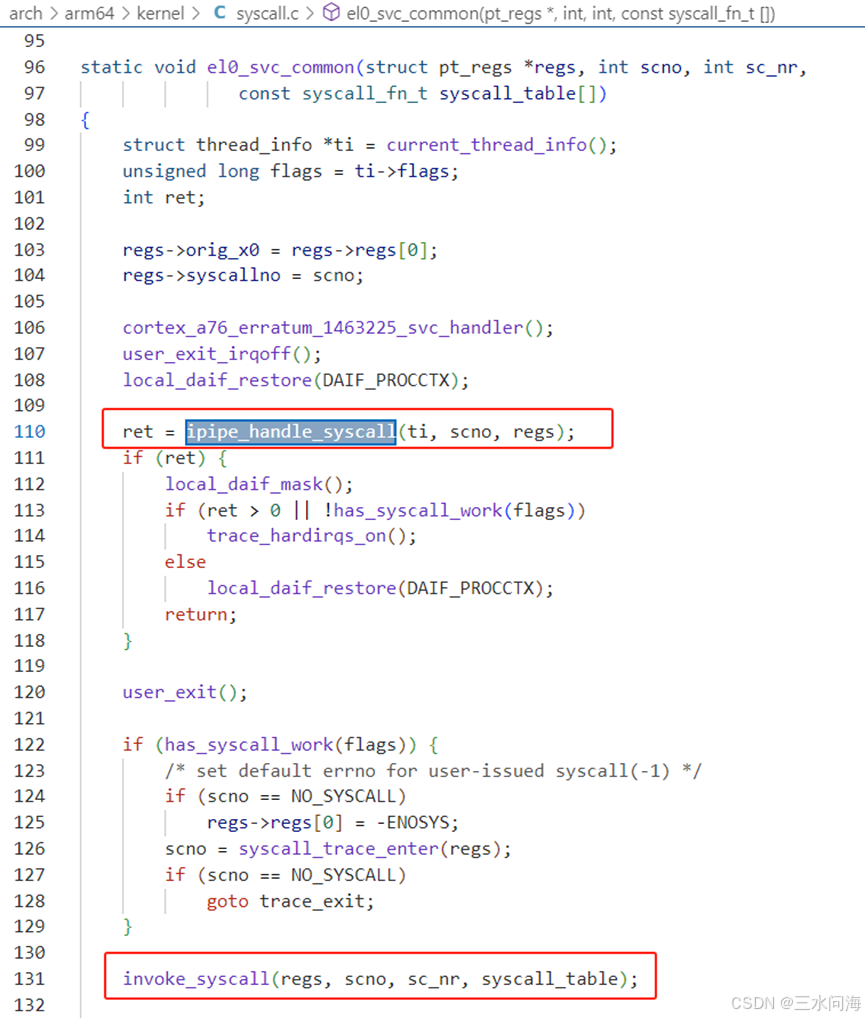

• 第八步，返回-1到el0_svc_common第110行

第111行，因为ret等于-1，条件成立，最终在第117行返回，完成系统调用！
第131行，此行完全没有机会也没有必要执行了！

总结：这一章虽然是本章的最后一章，其实是最先走通的，然后其它章节才顺理成章的写出来。完全没有想到Xenomai系统调用bind的调用路径这么复杂，断断续续看了一周才算把流程整理出来。
