DoIP协议概述

大家好哈，我是穿拖鞋的汉子！

伴随着需求不断提升（车身数据传输速率和带宽需求），为了满足需求将以太网引进到车载网络中。车载以太网在诊断传输层的应用协议是ISO 13400（Diagnostic On IP—DoIP），定义的是从物理层到应用层搭建通信桥梁的规则。

该公众号以往关于DoIP文章如下：

上述文章自己总结的都是偏向具备内容，针对的是在基于车载以太网进行诊断通信，搭建通信桥梁的整个过程（对于DoIP可以理解为DoIP是搭建通信桥梁的规则）。

今天自己想基于ISO 13400协议总结下偏系统的概述性的内容，以方便后续自己查阅。

一、基于车载以太网的诊断系统分析

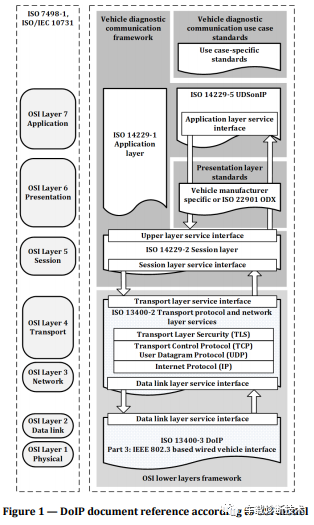

首先如下图，ISO 13400协议开篇示意图：

1、物理层

在该层需要定义是物理电气特性：
