【LED灯屏控制器】AG10K 烧录程序（2）

一、预装软件介绍

对于我的电脑，需要预装：

• Quartus II 13.0 版本（64位）
  • 安装参考《Quartus II 13.0安装指导书.pdf》
• Cyclone IV 器件库（AG10KSDE176 对标 EP4CE10F17C8【属于Cyclone IV 系列】）
  • 安装参考《Quartus II 13.0安装指导书.pdf》
• Supra-2020.07.b0-35f3f297-win64-all
  • 安装参考下文

二、Supra安装

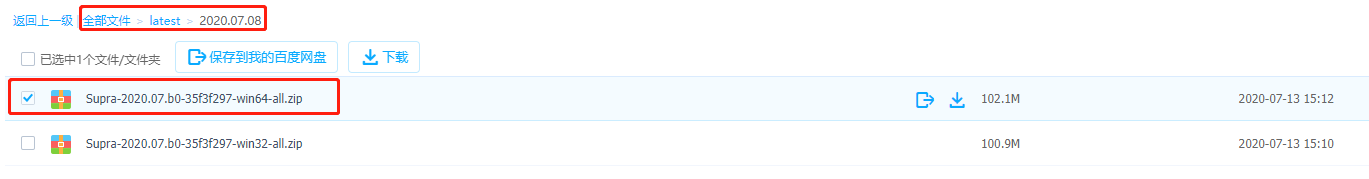

安装包见链接：http://pan.baidu.com/s/1eQxc6XG 提取密码—q59e

选择适合自己系统的版本进行解压即可，这个软件是免安装的！

三、软件开发流程(Compatible 模式)

Compatible 模式是Supra中的一个可选模式，可选模式一共有三个，分别是：COmpatible、Synplicity、Native。

3.1、使用 Qurtus II 13.0 创建工程

参考小梅哥《02_【学习教材】FPGA系统设计与验证实战指南_V2.6.pdf》的2.2.1和2.2.2小节。

用 Quartus II 13.0 基于 Cyclone IV EP4CE10F17 完成原始设计。

注意：创建完工程并设计好源文件后，需要进行一次全编译！特别提醒，先不要进行管脚分配！

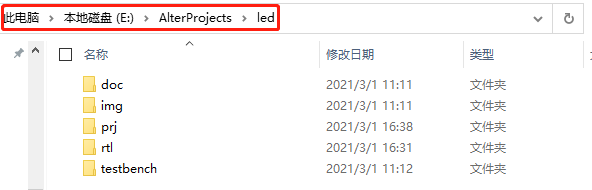

这里我为工程名字取名为led，工程目录结构如下图所示。

我的rtl设计文件led.v内容如下：

功能：持续点亮LED，该LED低电平点亮！

module led(
    output OUT
);

assign OUT = 1'b0;

endmodule

3.2、管脚分配

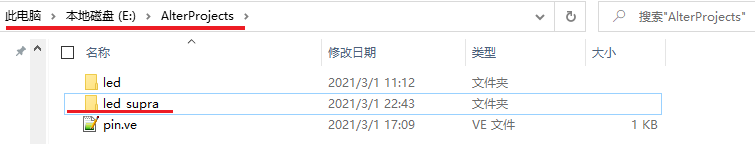

新建一个文本格式的管脚分配文件，命名为<design>.ve（例如：pin.ve），并将其存放在与Quartus工程同级的目录下，如下图所示。

编辑 ve 文件加入 FPGA 的 IO 管脚绑定，管脚名称参考MANUAL_AG10KSDE176.pdf中的管脚说明表格， ve 文件格式如下（管脚设计名称+空格+封装管脚名称）：

//网表参考格式如下

rst PIN_89
clk PIN_23
led[0] PIN_157
led[1] PIN_158
……
my_SDRAM_CS SDRAM_CS
my_SDRAM_CLK SDRAM_CLK
my_SDRAM_A0 SDRAM_A0
……

我的pin.ve文件内容如下：

OUT  PIN_157

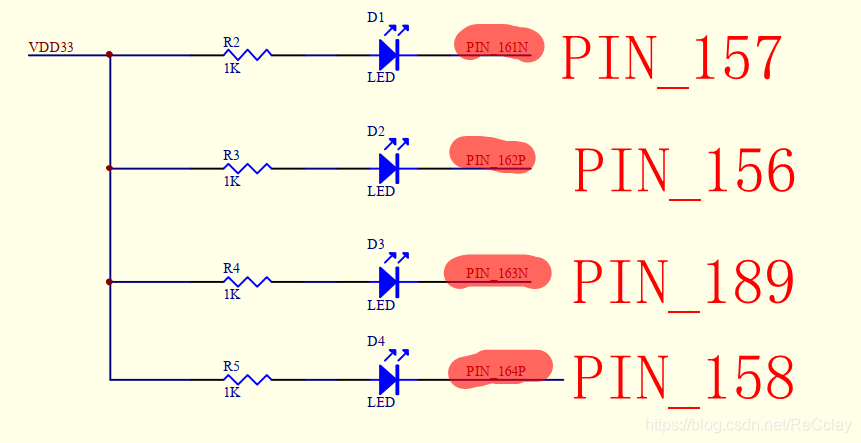

对应原理图，为图中的第一个LED，LED原理图如下图所示：

Supra 会在后面的编译中按照 ve 文件分配到 176 封装的 AG10K 具体管脚。 如原 Quartus II 13.0 工程中有管脚分配信息，需先删除再执行 TCL。

3.3、使用 Supra 转换（Migrate）工程

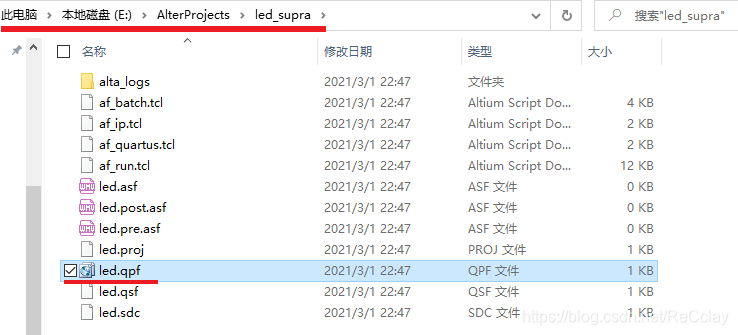

• 1、首先新建一名为led_supra的目录，作为 AG10K 的项目目录，该目录与Quartus工程目录同级！层级如下图所示：

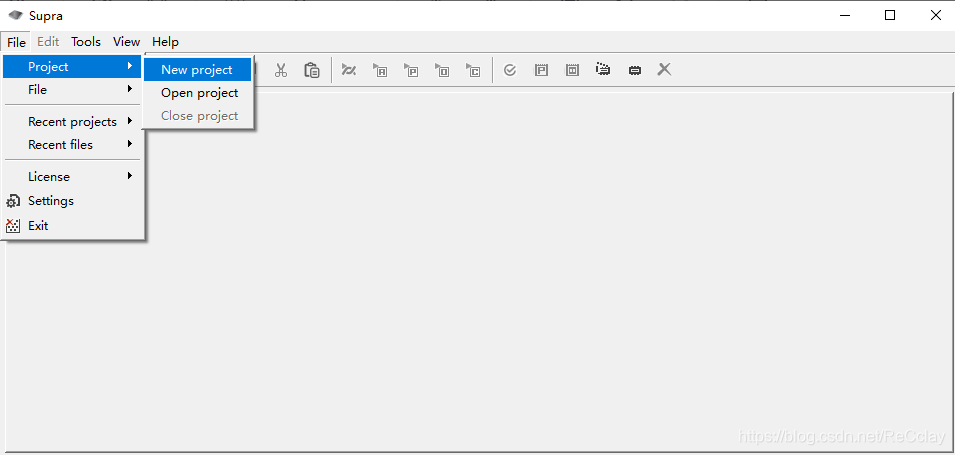

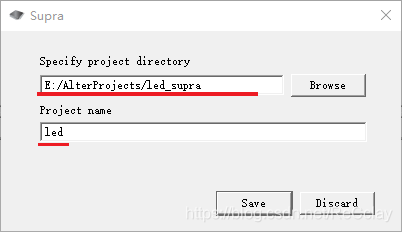

• 2、接着打开 Supra，新建工程（File->Project->New Project），设置工程目录和工程名称。

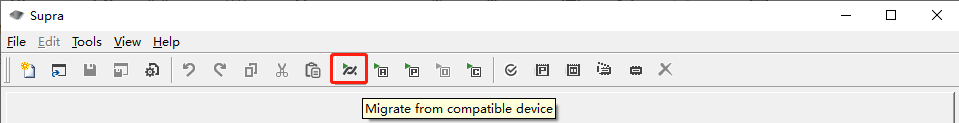

• 3、选择菜单 ”Tools -> Migrate”，或者点击下图所示按钮，进行工程转换！

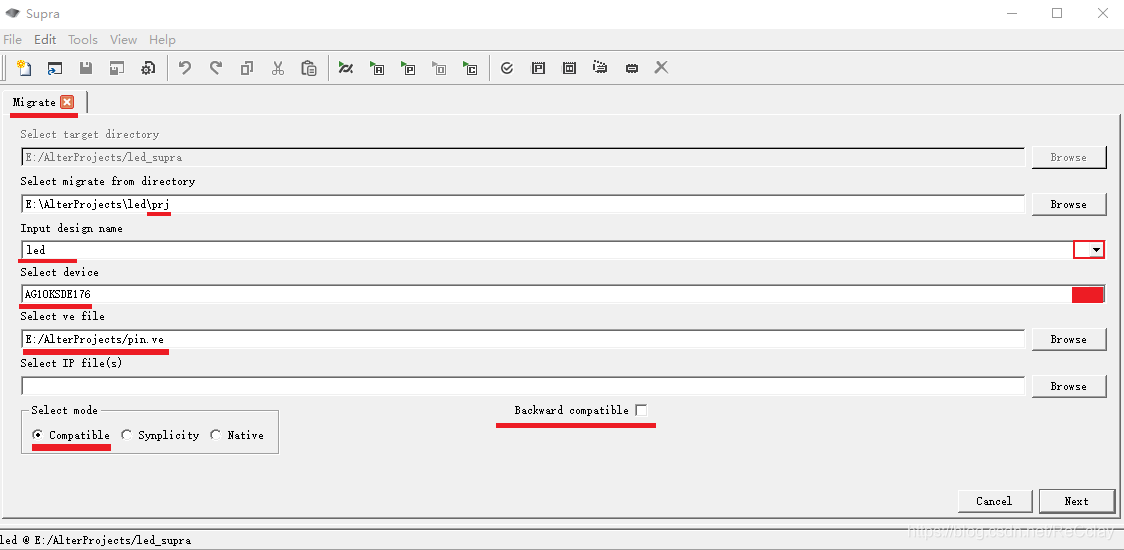

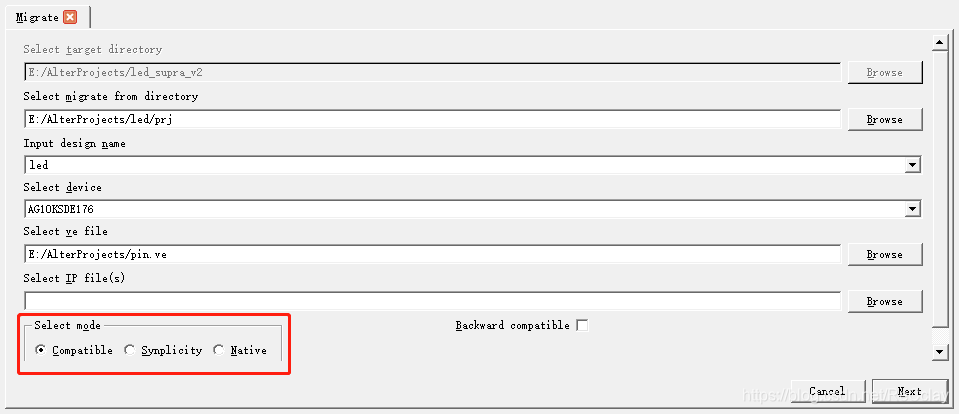

• 4、在 Migrate 界面依次填入信息为：

  • 目标运行目录<run_dir>（AGM 工程目录）
  • 原始项目目录<from_dir>（需要精确到.qpf所在文件夹）
  • 选择设计名称（应自动从<from_dir>中找到，请点选）
  • 选择 AGM 器件型号：AG10KSDE176
  • 非管脚兼容器件需要添加 VE 文件，即3.2节创建的pin.ve文件
  • （了解）非兼容 IP，通过 Supra 产生 IP 文件后再添加
  • Backward Compatible 选项，如果使用老版本 Quartus II（无 Cyclone IV device）可以选上

填入信息参考，如下图所示：

注意，若窗口过小会隐藏掉一些信息，这时滚轮下拨即可！

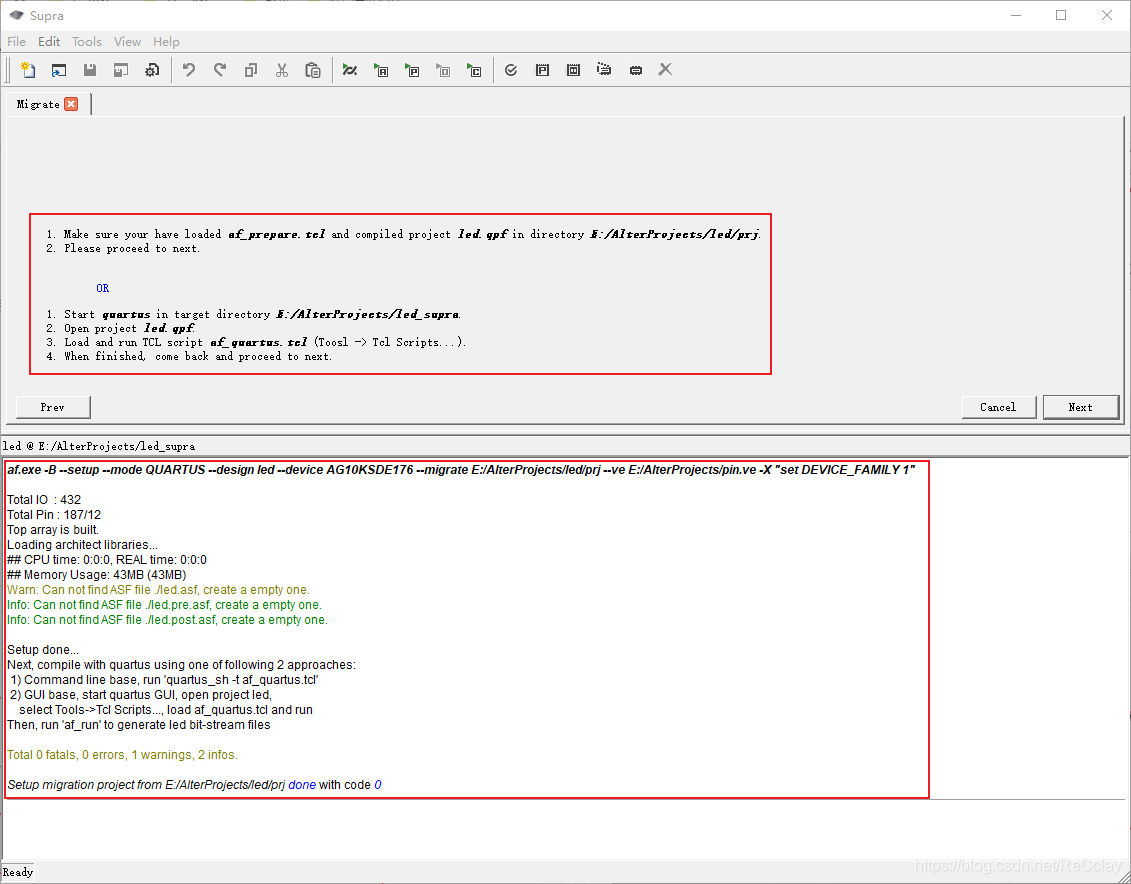

• 5、接着点击“Next”按钮，界面如下图所示：

• 若未创建 AGM 的工程目录，可根据输入目录的名称自动产生，选择“Yes”后 Supra 在 AGM 的工程目录中自动生成所需文件。
  正确运行后会生成 af_prepare.tcl 等文件。

log 信息如下：

af.exe -B --setup --mode QUARTUS --design led --device AG10KSDE176 --migrate E:/AlterProjects/led/prj --ve E:/AlterProjects/pin.ve -X "set DEVICE_FAMILY 1"

Total IO  : 432
Total Pin : 187/12
Top array is built.
Loading architect libraries...
## CPU time: 0:0:0, REAL time: 0:0:0
## Memory Usage: 43MB (43MB)
Warn: Can not find ASF file ./led.asf, create a empty one.
Info: Can not find ASF file ./led.pre.asf, create a empty one.
Info: Can not find ASF file ./led.post.asf, create a empty one.

Setup done...
Next, compile with quartus using one of following 2 approaches:
 1) Command line base, run 'quartus_sh -t af_quartus.tcl'
 2) GUI base, start quartus GUI, open project led,
    select Tools->Tcl Scripts..., load af_quartus.tcl and run
Then, run 'af_run' to generate led bit-stream files

Total 0 fatals, 0 errors, 1 warnings, 2 infos.

Setup migration project from E:/AlterProjects/led/prj done with code 0

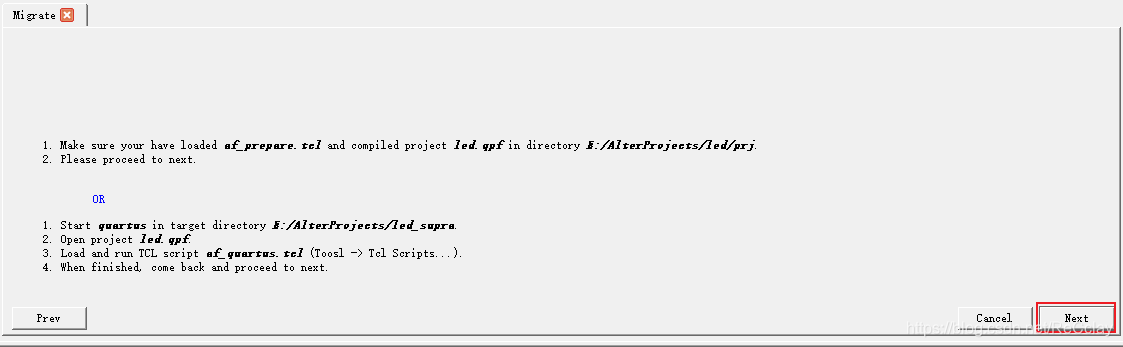

3.4、加载 af_quartus.tcl 文件，综合网表文件

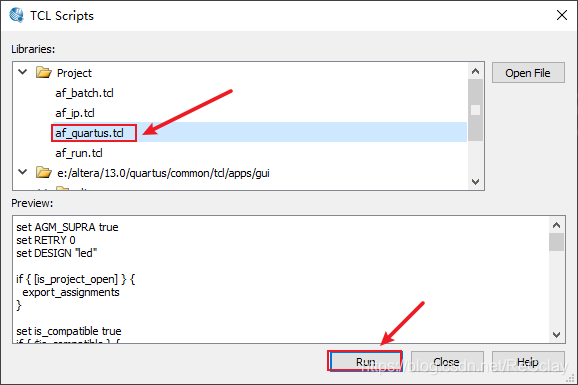

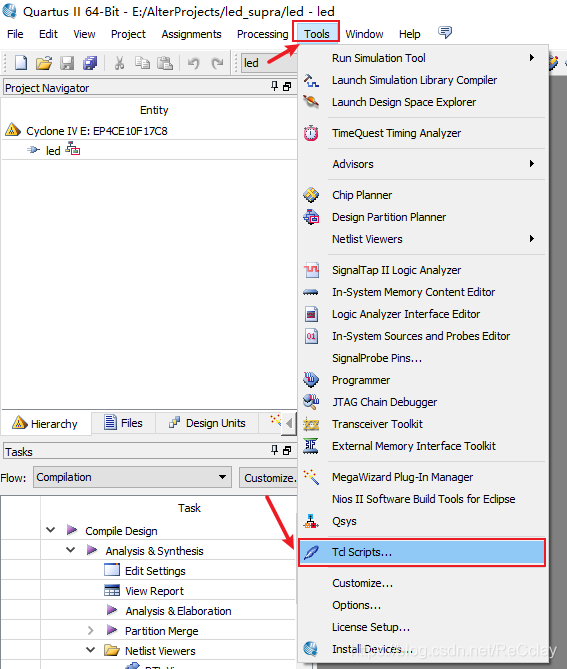

使用 Qurtus II 13.0 打开 supra 工程中的 led.qpf。选择菜单： “Tools -> Tcl Scripts...”，调用工程里的 af_quartus.tcl，运行点击“Run”按钮。

运行 af_prepare.tcl 脚本文件，会把 ve 的内容导入到 EP4CE10 对应的管脚分配。

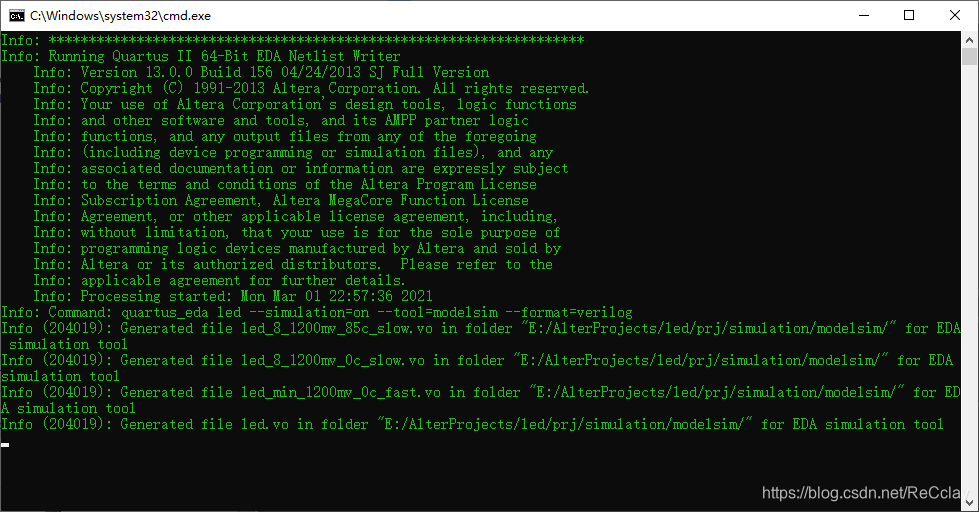

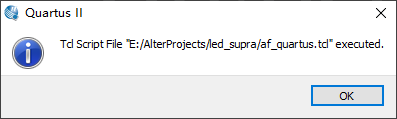

Qurtus II 13.0 成功执行 Tcl 后，会综合出 Supra 需要的网表文件（vo）。

接着退出工程，回到 Supra 软件。

点击“Next”按钮。

3.5、Supra工程编译

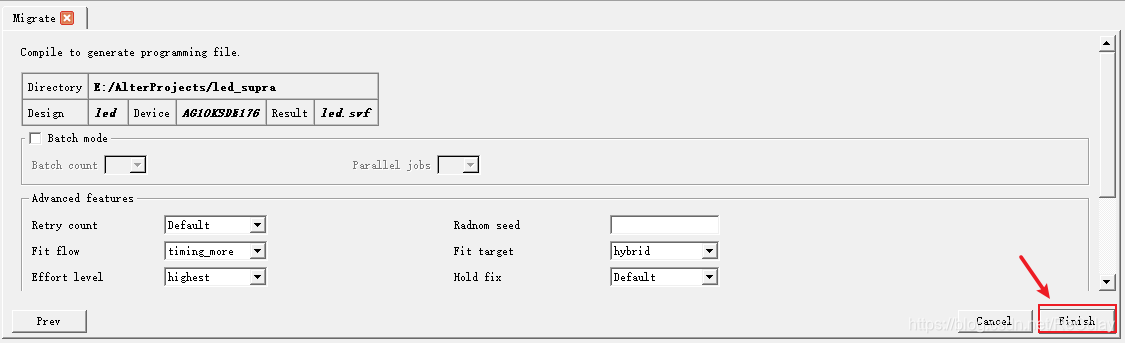

如下图所示，点击”Finish”按钮， Supra 开始编译工程，可在 Console 界面查看编译信息

耐心等待 x min…

log 信息如下：

af.exe -B --batch --mode QUARTUS -X "set QUARTUS_SDC true" -X "set FITTING timing_more" -X "set FITTER hybrid" -X "set EFFORT highest" -X "set HOLDX default" -X "set SKEW basic"

Mon Mar 01 23:01:01 2021
Using pre-ASF file led.pre.asf.
Total IO  : 432
Total Pin : 187/12
Top array is built.
Loading architect libraries...
## CPU time: 0:0:0, REAL time: 0:0:0
## Memory Usage: 43MB (43MB)
Loading route table...
## CPU time: 0:0:12, REAL time: 0:0:13
## Memory Usage: 425MB (425MB)
Using design verilog file E:/AlterProjects/led/prj/simulation/modelsim/led.vo.
Preparing design...
## CPU time: 0:0:0, REAL time: 0:0:0
## Memory Usage: 425MB (425MB)
Pseudo pack design...
Using location file E:/AlterProjects/pin.ve
Packing Statistics
 Total      Logics : 0/10960 (  0%)
 Total        LUTs : 0/10960 (  0%)
 Total   Registers : 0/10960 (  0%)
 Total  Block Rams : 0/   46 (  0%)
 Total Multipliers : 0/   23 (  0%)
 Total        PLLs : 0/    2 (  0%)
 Total        Pins : 1/  187 (  0%)
 Global    Signals : 0/   10 (  0%)
 Total Lonely   Datain   : 0
 Total Lonely   Register : 0
 Total LUT-FF   Pairs    : 0
 Total Register Packings : 0
 Registers with synchronous    reset : 0
 Registers with asynchronous   reset : 0
 Registers with sync and async reset : 0
## CPU time: 0:0:0, REAL time: 0:0:0
## Memory Usage: 425MB (425MB)
Filter verilog...
## CPU time: 0:0:0, REAL time: 0:0:0
## Memory Usage: 425MB (425MB)
Read DB design...
## CPU time: 0:0:0, REAL time: 0:0:1
## Memory Usage: 433MB (433MB)
Process design...
## CPU time: 0:0:0, REAL time: 0:0:0
## Memory Usage: 434MB (434MB)
Using design SDC file ./led.sdc.
Using AQF file ./alta_db/alta.aqf.
Using ASF file led.asf.
Placement Statistics
 Total  Logic    Tiles   : 0/685 (0.0%)
 Total  Valid    Nets    : 0 (0+0)
 Total  Valid    Fanouts : 0 (0+0)
 Total  Tile     Fanouts : 0
 Tile   Zip      Fanins  : 0 (-1:-1)
 Tile   Zip      Fanouts : 0 (-1:-1)
 Total  Ignored  Nets    : 0
 Total  Valid    Blocks  : 0 (0/0)
 Total  Ignored  Blocks  : 1
 Total  Zip Complexities : 0/0 0.00/0.00
 Avg    Zip   Bottleneck : nan nan
 Avg    Net   Bottleneck : nan nan
Total wire cost after placement: 0:0:0(0:0) 0(0)+0(0)+0 0(0)+0

*** Post Placement Timing Report ***
=== User constraints ===
=== Auto constraints ===
Coverage report
  User constraints covered 0 connections out of 0 total, coverage: 100.0%
  Auto constraints covered 0 connections out of 0 total, coverage: 100.0%
*** End Timing Report ***

route_design -dump ./alta_db/route.tx -replace ./alta_db/replace.tx
Route Design Statistics
 Total Routing Nets : 0
 Logic       Slices : 0/10960 (0.0%)


*** Post Routing Timing Report ***
=== User constraints ===
=== Auto constraints ===
Coverage report
  User constraints covered 0 connections out of 0 total, coverage: 100.0%
  Auto constraints covered 0 connections out of 0 total, coverage: 100.0%
*** End Timing Report ***

Mon Mar 01 23:01:24 2021
Using post-ASF file led.post.asf.
Mon Mar 01 23:01:27 2021

Total 0 fatals, 0 errors, 0 warnings, 0 infos.

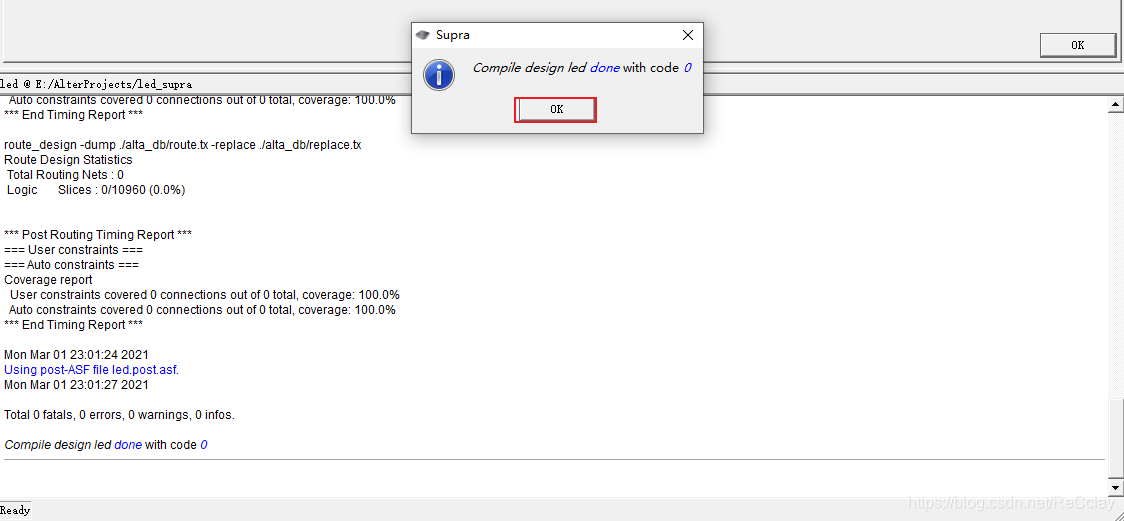

Compile design led done with code 0

编译成功后， Supra 生成用于器件烧写的led.prg 等烧写文件。

转换和编译时产生的 log 文件，保存在工程的 alta_logs 目录下；编译的时序报告，保存在 alta_db 目录下，包括 setup 和 hold 时序的 rpt.gz 压缩文件中。

3.6、器件烧写

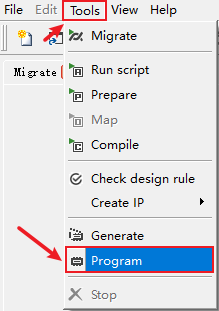

• 1、选择菜单： “Tools -> Program”，打开Program选项卡，下图所示：

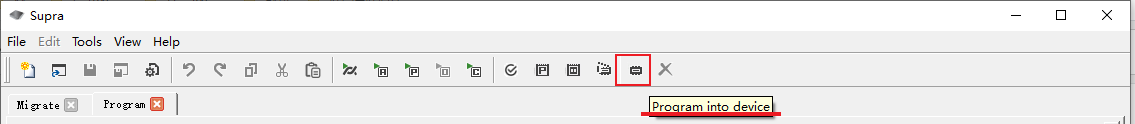

或者点击下图所示按钮打开Program选项卡：

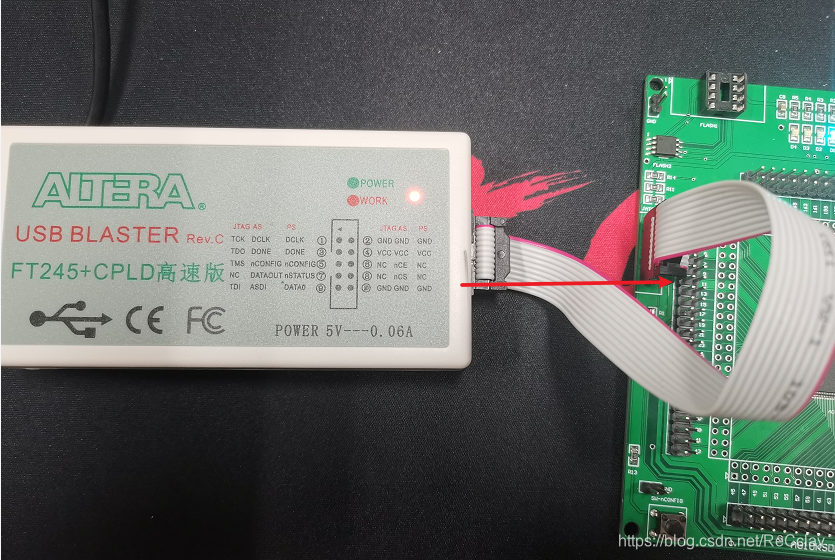

• 2、连接 USB-Blaster 到 AG10K 评估板的 JTAG 接口，如下图所示：

• 3、选择拨码开关MSEL1到合适的档位

AG10K 配置说明：

AG10K 配置方式支持 JTAG， AS（Master） 和 PS（Slave） 方式， 可通过 MSEL[2..0]选择。其中 MSEL2 和 MSEL0 已在封装内接到 GND，仅需把外部管脚 MSEL1 按照下表设置，选择不同配置模式。 AS 方式也是通过 JTAG 口直接烧写配置 FLASH。

配置方式	MSEL1
AS	1
PS	0
JTAG	0/1

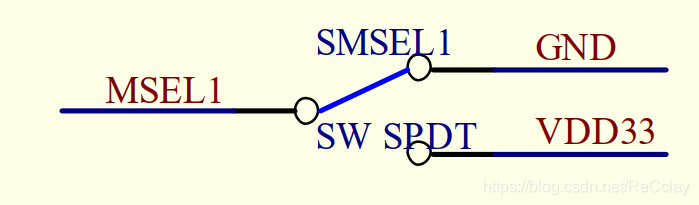

MSEL1部分原理图如下所示：

①、MSEL1 接至GND，即PS方式，下载程序到FPGA的SRAM里，掉电即丢失！
②、MSEL1 接至GND，即AS方式，下载程序到FLASH中，FPGA进行主动配置，掉电仍可保存程序！

这里PS AS 的称呼准确吗？？？

这里我选择AS方式，即MSEL1 接至GND

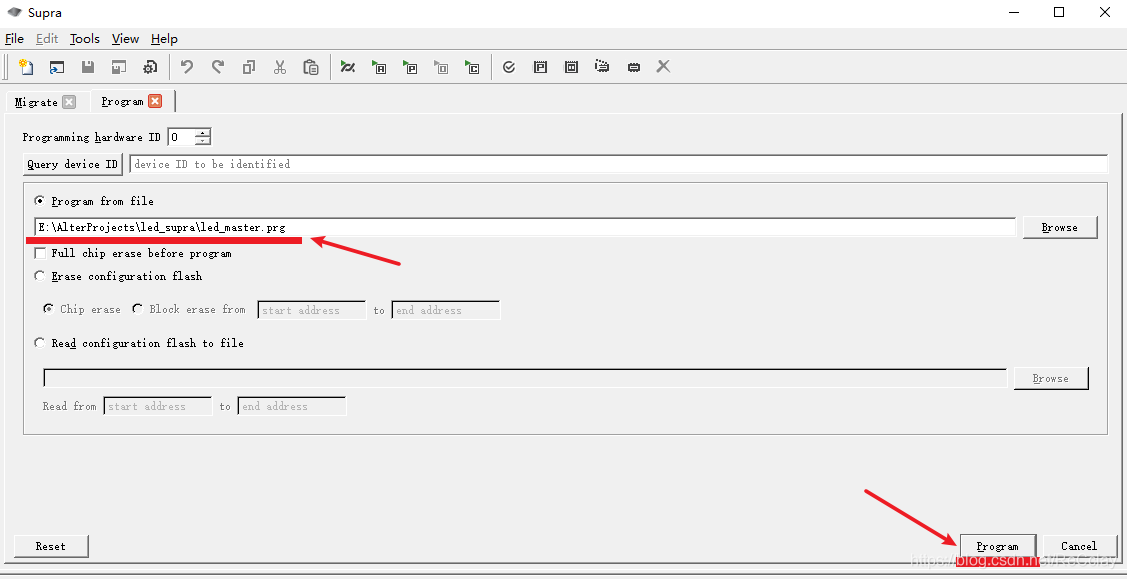

• 4、接着选择要烧写的程序，然后点击Program！

①、AS方式对应的烧写程序名为：led_master.prg
②、PS方式对应的烧写程序名为：led_sram.prg

这里我们当然选择led_master.prg了！

log 信息如下：

af.exe -B -X "set blaster_id 0" -X "source -progress 1000 E:/AlterProjects/led_supra/led_master.prg"

Usb driver connected on device 0
JTAG device ID: 0x01000001
...1000
...2000
...3000
...4000
...5000
...6000
...7000
Usb driver disconnected

Total 0 fatals, 0 errors, 0 warnings, 0 infos.

Program device with led_master.prg done with code 0

3.7、实验现象验证

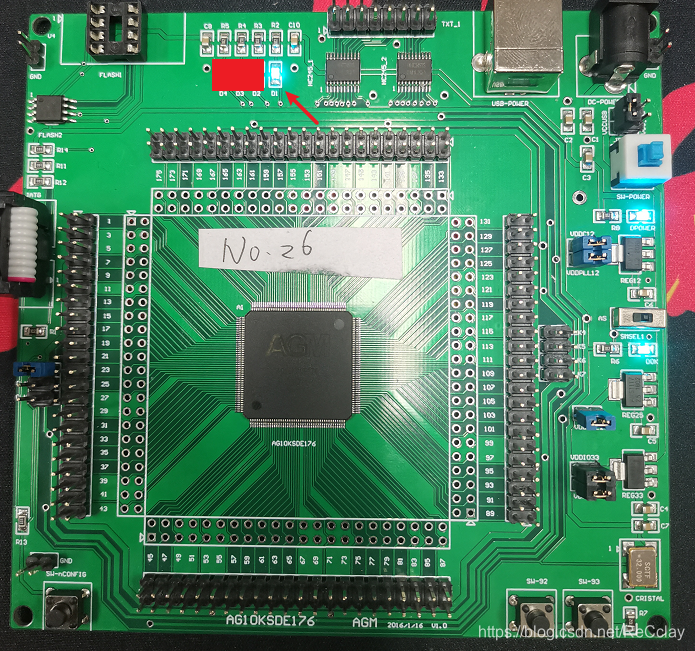

如下图所示LED常亮！

3.8、补充内容

3.8.1、修改源设计后

如需修改原设计，由于 af_prepare.tcl 已把管脚设置改好， 不用重新执行 tcl， 在 Qurtus II 13.0 中直接编译即可。然后在 Supra 中 Compile 界面进行最后编译。

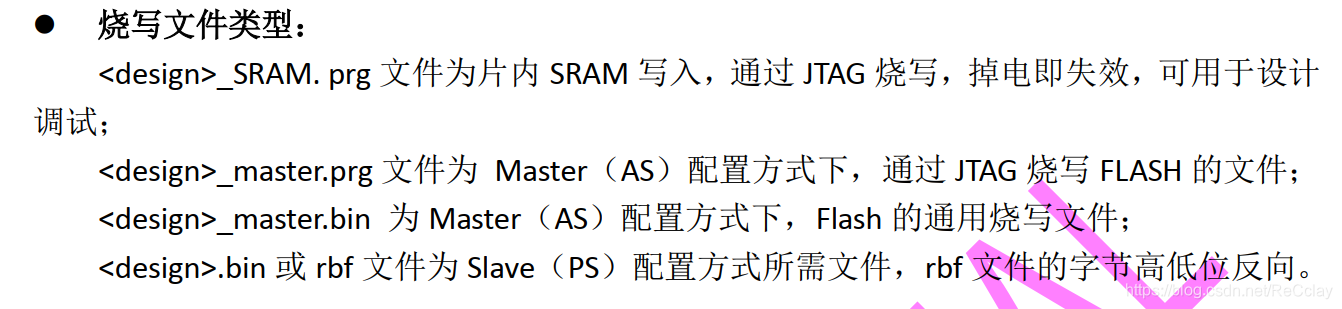

3.8.2、烧写文件类型

• <design>_sram. prg 文件为片内 sram 写入，通过 JTAG 烧写， 掉电即失效，可用于设计调试；
• <design>_master.prg 文件为 Master（AS）配置方式下，通过 JTAG 烧写 FLASH 的文件；
• <design>_master.bin 为 Master（AS）配置方式下， FLASH 的通用烧写文件；

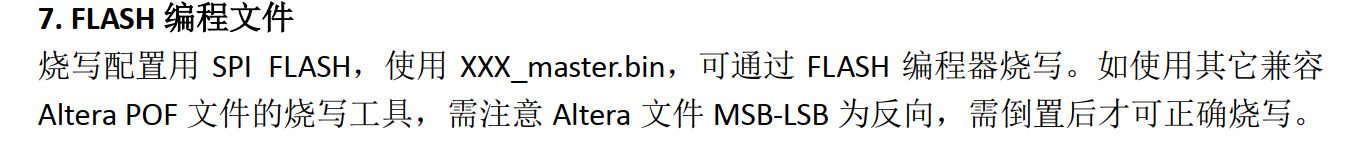

• <design>.bin 或 rbf 文件为 Slave（PS）配置方式所需文件， rbf 文件的字节高低位反向。
