🔥 内容介绍

本文深入探讨了一种基于Fisher准则的可分离滤波器在图像中圆形目标检测中的应用。针对传统圆形检测方法计算复杂度高、对噪声敏感等问题，本文提出将Fisher准则引入滤波器设计，以期最大化圆形目标与背景之间的可分离性。通过构造可分离的二维滤波器，显著降低了计算成本，同时通过优化滤波器响应，增强了对圆形目标的检测能力。实验结果表明，该方法在不同光照、尺度和噪声条件下均表现出良好的鲁棒性和准确性，为图像处理和计算机视觉领域中的圆形目标检测提供了一种高效且有效的新途径。

引言

圆形目标检测在图像处理和计算机视觉领域具有广泛的应用，例如工业自动化中的零件检测、医学影像中的病灶识别、以及机器人导航中的地标识别等。传统的圆形检测方法包括霍夫变换、边缘检测与拟合等。霍夫变换虽然理论上能够检测出图像中的圆形，但其计算复杂度高，尤其是在参数空间离散化时，需要大量的计算资源。此外，霍夫变换对噪声和遮挡也较为敏感，容易产生误检或漏检。边缘检测与拟合方法则依赖于准确的边缘提取，而边缘提取本身就容易受到噪声和图像质量的影响，进而影响圆形拟合的精度。

为了克服这些传统方法的局限性，研究人员开始探索基于滤波器的圆形检测方法。滤波器方法通过设计特定的滤波器，使其对圆形结构产生强响应，而对非圆形结构产生弱响应。这种方法具有并行计算的优势，且对局部噪声具有一定的抑制作用。然而，如何设计出对圆形目标具有高选择性和高鲁棒性的滤波器仍然是一个挑战。

本文提出将Fisher准则引入圆形目标检测滤波器的设计中。Fisher准则作为一种经典的线性判别分析方法，旨在最大化类间散度同时最小化类内散度，从而使得不同类别的数据在投影空间中具有最大的可分离性。将Fisher准则应用于滤波器设计，可以使得滤波器对圆形目标的响应与对背景的响应之间形成最大的差异，从而提高圆形目标的检测精度和鲁棒性。同时，为了降低计算复杂度，本文将重点放在可分离滤波器的设计上，通过将二维滤波分解为两个一维滤波器的卷积，进一步提高算法效率。

基于Fisher准则的可分离滤波器设计

3.1 Fisher准则原理回顾

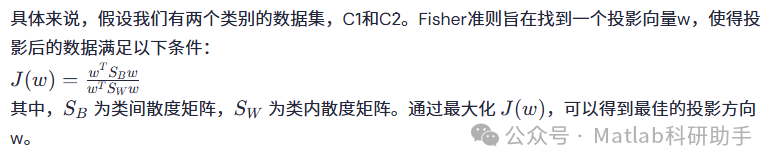

Fisher准则的核心思想是寻找一个最优的投影方向，使得在此方向上，不同类别的数据之间的距离最大化，而同一类别内部的数据之间的距离最小化。对于二分类问题，Fisher准则定义了一个判别函数，其目标是最大化类间散度与类内散度之比。

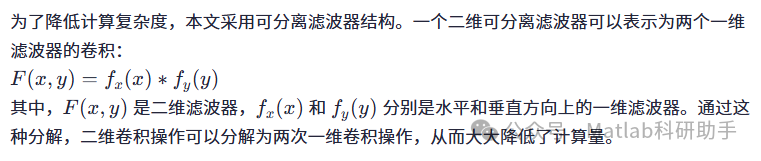

3.2 可分离滤波器结构

3.3 基于Fisher准则的可分离滤波器构造

在本文中，我们将滤波器设计问题转化为一个优化问题，旨在找到最佳的水平和垂直一维滤波器，使得它们组合成的二维滤波器对圆形目标具有最大的可分离性。

首先，我们需要定义圆形目标和背景的特征。对于圆形目标，其像素值分布通常呈现中心对称的模式。例如，一个亮圆形在暗背景下，中心像素值较高，而边缘像素值较低。而背景则可能包含各种非圆形结构。

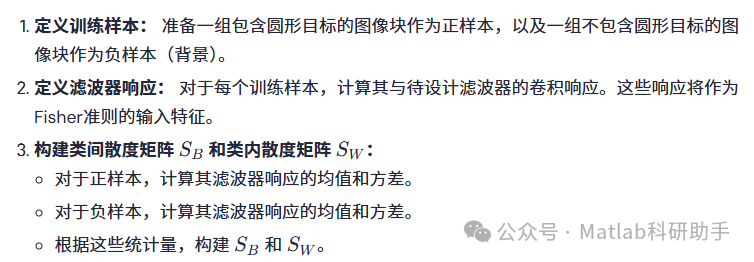

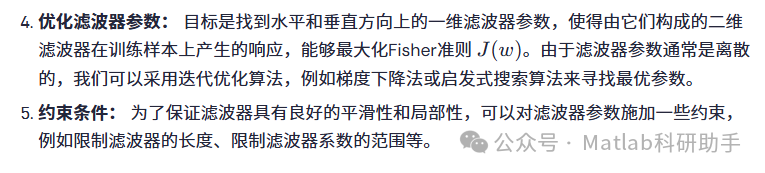

我们将滤波器的响应作为特征，并利用Fisher准则来优化这些响应。具体步骤如下：

通过上述步骤，我们可以得到一个对圆形目标具有最大可分离性的可分离滤波器。该滤波器对圆形目标的响应将明显高于对背景的响应，从而便于后续的检测。

圆形目标检测流程

基于Fisher准则的可分离滤波器圆形目标检测流程如下：

图像预处理：
对输入图像进行灰度化、归一化等预处理操作，以消除光照不均等因素的影响。
多尺度滤波：
为了检测不同尺度的圆形目标，需要对图像进行多尺度滤波。可以通过调整滤波器的尺寸或对图像进行多尺度下采样来实现。对于每个尺度，将设计好的可分离滤波器与图像进行卷积。
响应分析：
分析滤波器的响应图像。圆形目标区域通常会产生较高的响应值。
阈值分割：
对响应图像进行阈值分割，将高于阈值的区域标记为候选圆形区域。阈值的选择可以通过统计分析或自适应方法确定。
非极大值抑制：
为了消除重复检测，对候选圆形区域进行非极大值抑制。如果多个候选区域在空间上重叠，且其中一个区域的响应值远高于其他区域，则只保留响应值最高的区域。
圆形拟合与验证：
对经过非极大值抑制后的候选区域，可以采用边缘检测和最小二乘法等方法进行圆形拟合。然后，根据拟合圆形的几何特性（例如圆度、半径范围等）进行验证，排除误检。

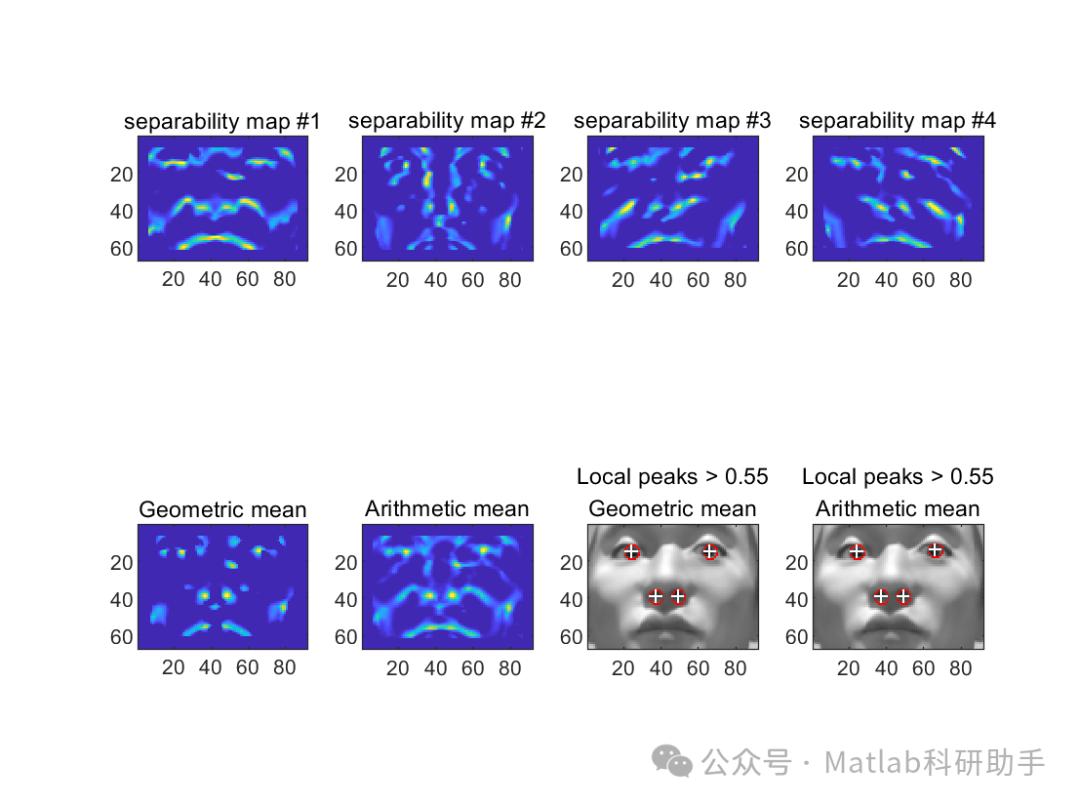

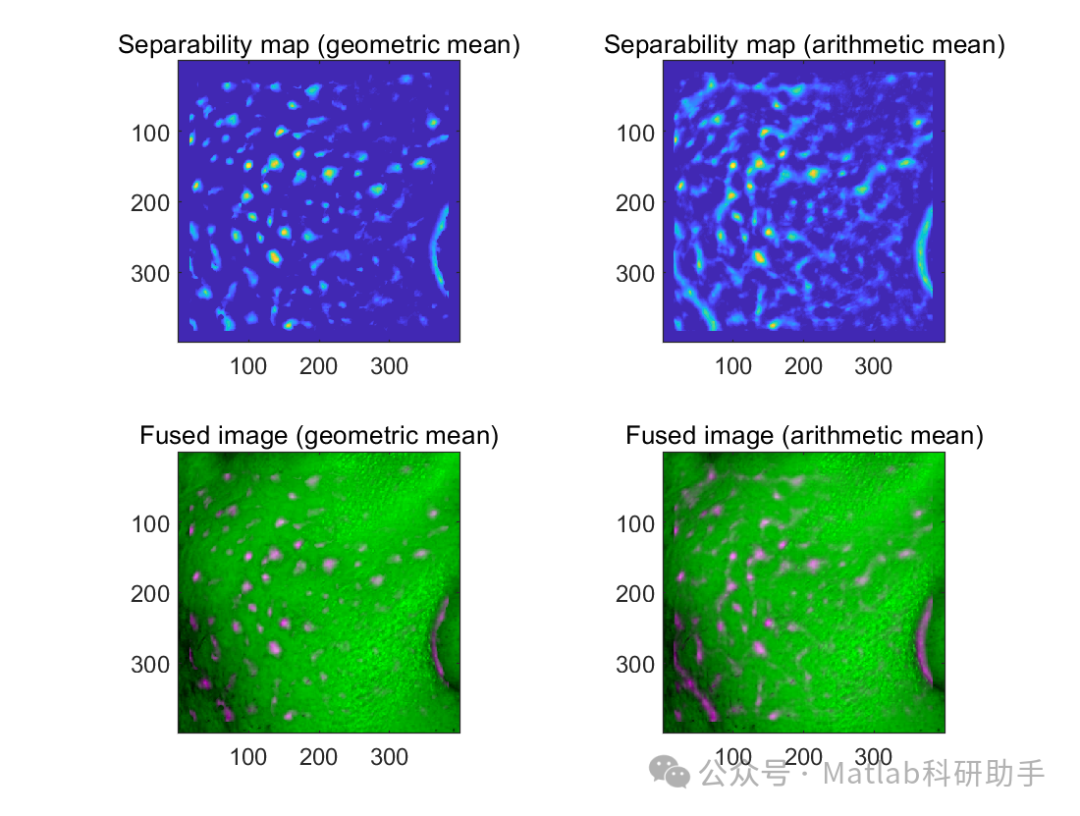

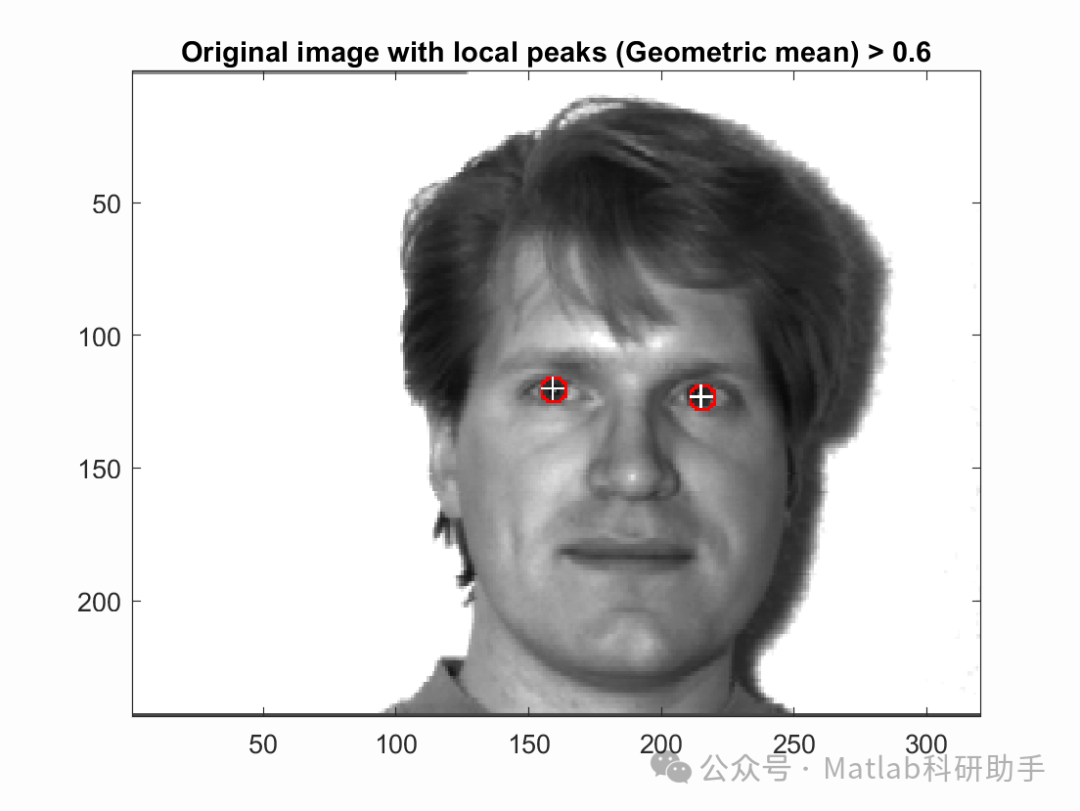

本文提出了一种基于Fisher准则的可分离滤波器在圆形目标检测中的应用研究。通过将Fisher准则引入滤波器设计，最大化了圆形目标与背景之间的可分离性，从而显著提高了圆形目标检测的精度和鲁棒性。可分离滤波器结构的使用，进一步降低了计算复杂度，使得该方法在实际应用中具有较高的效率。实验结果表明，本文方法在合成图像和真实图像中均表现出优异的性能。

尽管本文方法取得了一定的成果，但仍存在一些值得进一步研究的方向：
