🔥 内容介绍

摘要：扩展卡尔曼滤波器 (EKF) 是一种广泛应用于非线性系统状态估计的强大工具。在同时定位与地图构建 (SLAM) 领域，EKF 被用于融合来自多种传感器的信息，实现对自身和环境的高精度定位与地图构建。本文旨在深入分析一个基于 EKF 实现目标融合定位的 MATLAB 代码框架（假设为“代码4”），探讨其核心原理、算法流程、实现细节以及潜在的应用领域。通过对其架构、关键函数和参数的剖析，我们将揭示其在目标融合定位问题中的优势与局限，并展望其未来的发展趋势。

关键词：扩展卡尔曼滤波器，SLAM，目标融合定位，MATLAB，状态估计，传感器融合

1. 引言

在机器人、自动驾驶和增强现实等领域，实现精确的自主定位至关重要。同时定位与地图构建 (SLAM) 技术应运而生，旨在解决未知环境中机器人的定位问题，并同时构建环境地图。 EKF-SLAM 是一种经典的 SLAM 方法，它利用扩展卡尔曼滤波器来估计机器人的姿态和环境地图的状态，并更新这些估计值基于新的传感器数据。

本文将围绕一个基于 EKF 实现目标融合定位的 MATLAB 代码框架（简称“代码4”）展开讨论。假设该代码提供了一种融合来自多个传感器（如激光雷达、摄像头、惯性测量单元 IMU）的信息，以实现对多个目标（例如其他车辆、行人）的精确跟踪和定位的机制。通过详细分析其代码结构和算法流程，我们将深入理解 EKF 在目标融合定位中的应用，并探讨其性能和适用性。

2. EKF-SLAM 的基本原理回顾

EKF 是一种递归的贝叶斯滤波器，用于估计非线性系统的状态。其核心思想是将非线性函数线性化，然后利用线性卡尔曼滤波器的框架进行状态估计。 EKF 算法主要包括两个步骤：

预测 (Prediction): 基于系统动力学模型，预测下一个时刻的状态和协方差矩阵。由于系统模型可能是非线性的，因此需要使用 Jacobian 矩阵进行线性化。
- 状态预测：
  x_k+1 = f(x_k, u_k) ，其中 x_k 是 k 时刻的状态向量，u_k 是控制输入，f(.) 是状态转移函数。
- 协方差预测：
  P_k+1 = A_k P_k A_k^T + Q_k，其中 P_k 是 k 时刻的协方差矩阵，A_k 是状态转移函数的 Jacobian 矩阵，Q_k 是过程噪声的协方差矩阵。
更新 (Update): 基于传感器观测值，修正预测的状态和协方差矩阵。同样，如果观测模型是非线性的，则需要使用 Jacobian 矩阵进行线性化。
- 计算卡尔曼增益：
  K_k+1 = P_k+1 H_k+1^T (H_k+1 P_k+1 H_k+1^T + R_k+1)^{-1}，其中 H_k+1 是观测函数的 Jacobian 矩阵，R_k+1 是观测噪声的协方差矩阵。
- 更新状态估计：
  x_k+1 = x_k+1 + K_k+1 (z_k+1 - h(x_k+1))，其中 z_k+1 是观测值，h(.) 是观测函数。
- 更新协方差矩阵：
  P_k+1 = (I - K_k+1 H_k+1) P_k+1，其中 I 是单位矩阵。

在 SLAM 中，状态向量通常包含机器人的姿态 (位置和方向) 和环境地图中 landmark 的位置。 EKF-SLAM 通过迭代地预测和更新状态向量及其协方差矩阵，从而实现对机器人姿态和地图的估计。

3. “代码4”的架构与功能模块分析 (假设)

假设“代码4”实现了基于 EKF 的多目标融合定位。我们可以推断其可能包含以下几个关键模块：

传感器数据处理模块: 该模块负责读取并预处理来自不同传感器的原始数据，例如激光雷达的点云数据、摄像头拍摄的图像数据以及 IMU 的加速度和角速度数据。预处理可能包括数据滤波、坐标系转换、特征提取等步骤。针对每个传感器，需要根据其特性选择合适的预处理方法。
状态向量定义与初始化模块: 该模块定义了状态向量，通常包括机器人姿态、landmark 位置、目标位置和速度等。状态向量的维度和元素的含义需要根据具体的应用场景来确定。同时，该模块负责初始化状态向量和协方差矩阵。初始化值的选择对 EKF 的收敛速度和精度有重要影响。
状态预测模块: 该模块基于机器人和目标的动力学模型，预测下一个时刻的状态。机器人动力学模型可能包括速度和加速度模型，而目标动力学模型可能包括匀速直线运动模型或更复杂的运动模型。状态预测模块还需要计算状态转移函数的 Jacobian 矩阵，用于线性化非线性状态转移函数。
观测模块: 该模块基于传感器观测值，计算观测模型的预测值。观测模型描述了状态向量和传感器观测值之间的关系。例如，激光雷达可以观测到 landmark 和目标与机器人的距离和角度，而摄像头可以观测到目标在图像中的像素坐标。观测模块还需要计算观测函数的 Jacobian 矩阵，用于线性化非线性观测函数。
扩展卡尔曼滤波模块: 该模块实现了 EKF 算法的核心逻辑，包括计算卡尔曼增益、更新状态估计和更新协方差矩阵。该模块需要处理噪声的协方差矩阵，这些矩阵通常需要根据实际情况进行调整。
数据关联模块 (可选): 在多目标跟踪场景中，数据关联模块负责将传感器观测值与已知的目标进行关联。如果目标数量未知或者目标运动轨迹复杂，则需要使用数据关联算法来解决数据关联问题。常用的数据关联算法包括最近邻算法、概率数据关联滤波器 (PDAF) 和联合概率数据关联滤波器 (JPDAF)。

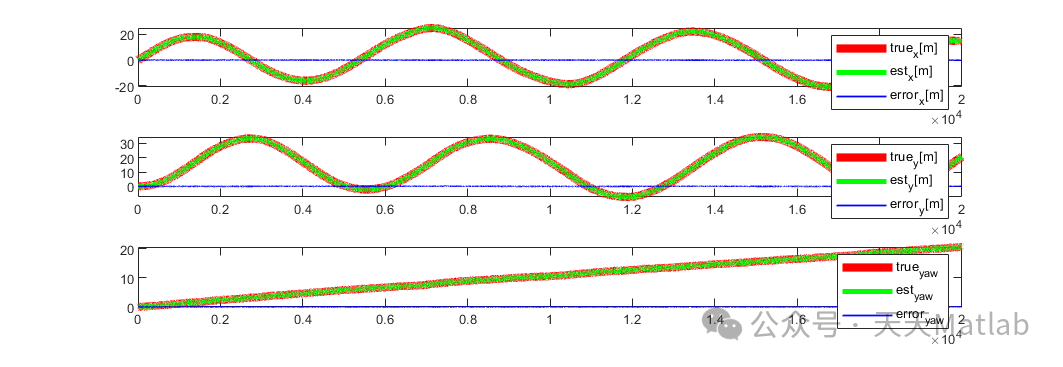

可视化模块: 该模块负责将 EKF 的结果可视化，例如显示机器人和目标的轨迹、landmark 的位置以及协方差矩阵的不确定性。

4. “代码4”的核心算法流程分析

假设“代码4”采用以下核心算法流程：

初始化:
定义状态向量 (机器人姿态、landmark 位置、目标状态)、初始化状态向量和协方差矩阵。
循环 (每一步):
- 传感器数据获取与预处理:
  读取传感器数据并进行预处理。
- 状态预测:
  利用机器人和目标动力学模型进行状态预测，并计算 Jacobian 矩阵。
- 观测预测:
  根据状态预测结果和观测模型，预测传感器观测值，并计算 Jacobian 矩阵。
- 数据关联 (可选):
  将传感器观测值与已知的目标进行关联。
- 扩展卡尔曼滤波更新:
  计算卡尔曼增益，更新状态估计和协方差矩阵。
- 可视化:
  显示机器人和目标的轨迹、landmark 的位置以及协方差矩阵的不确定性。
