【惯性导航姿态仪】 01 -Mini INS/GPS 资料设计文档

简介

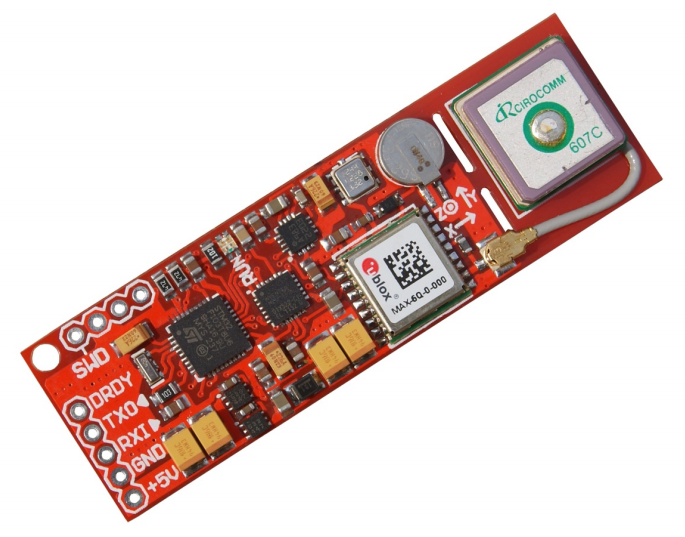

嗯，就是这个东西：

在这里插入图片描述

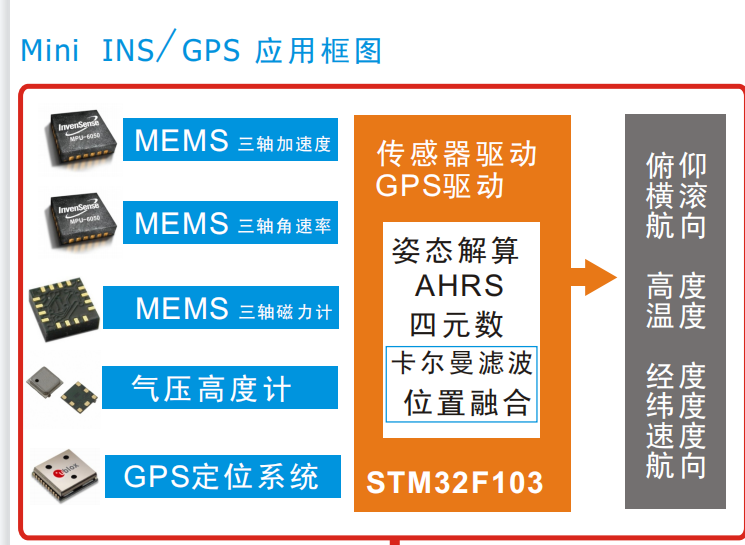

应用框架：

在这里插入图片描述

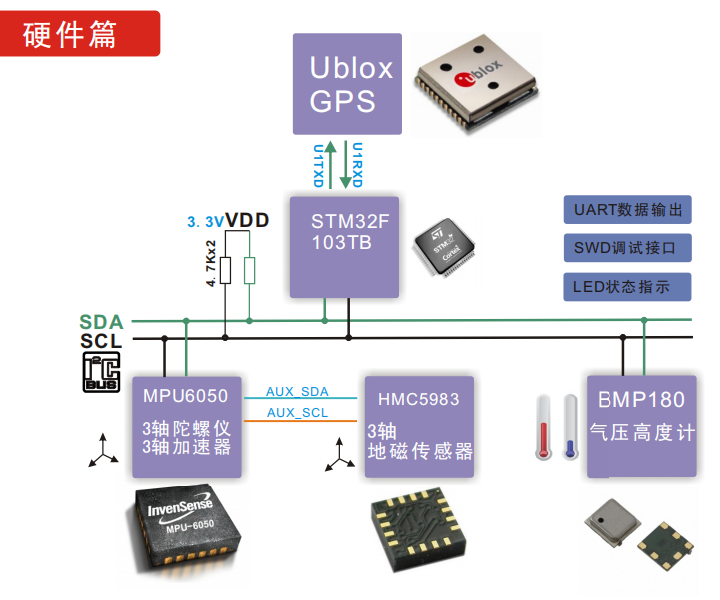

硬件连接：

在这里插入图片描述

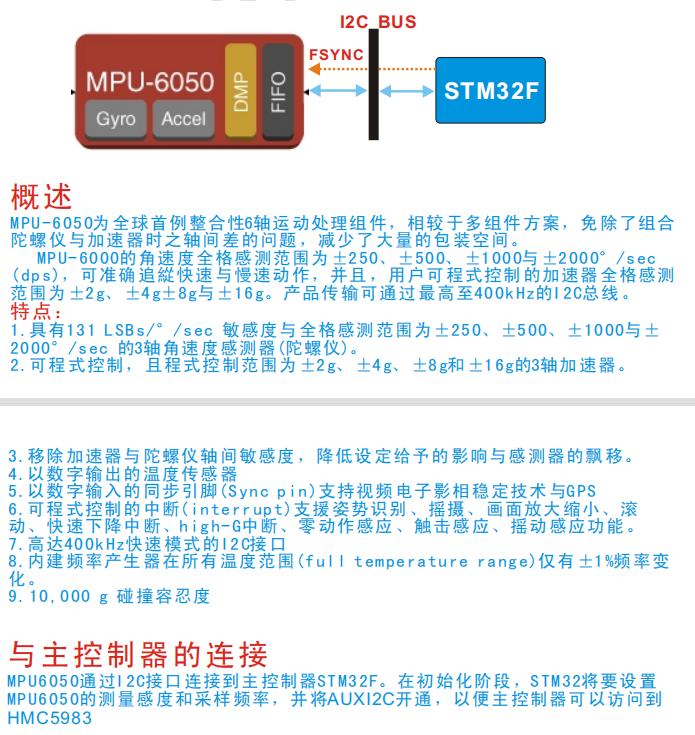

MPU-6050

可以看出MPU6050 是跟STM32 通过I2C BUS 进行通信的 ( BUS 就是协议的意思)

在这里插入图片描述

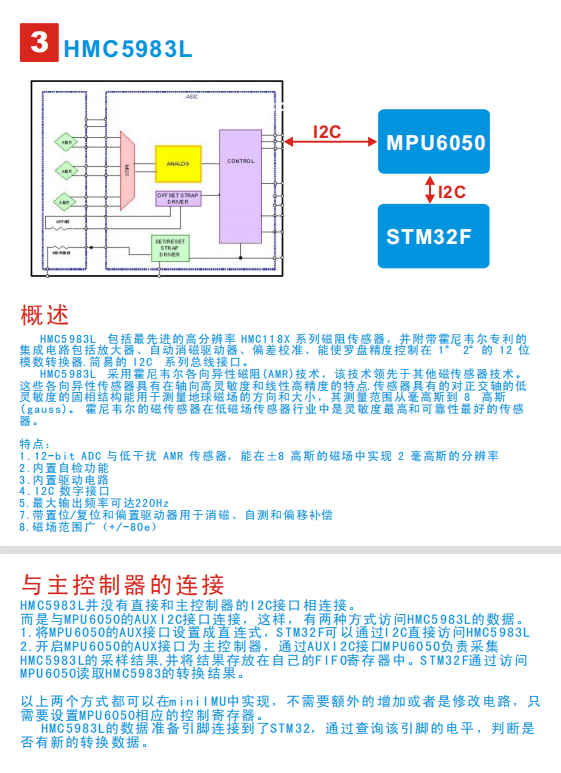

磁力计 HMC5983L

磁力计就相当于一个电子罗盘的意思（能指出东西南北）
具体磁力计我还不太懂，但是可以确定是容易受到铁棒影响，而且这玩意挺重要的
从文档看出还是用IIC来传输而且它是通过一个MPU6050 传输到STM32F

在这里插入图片描述

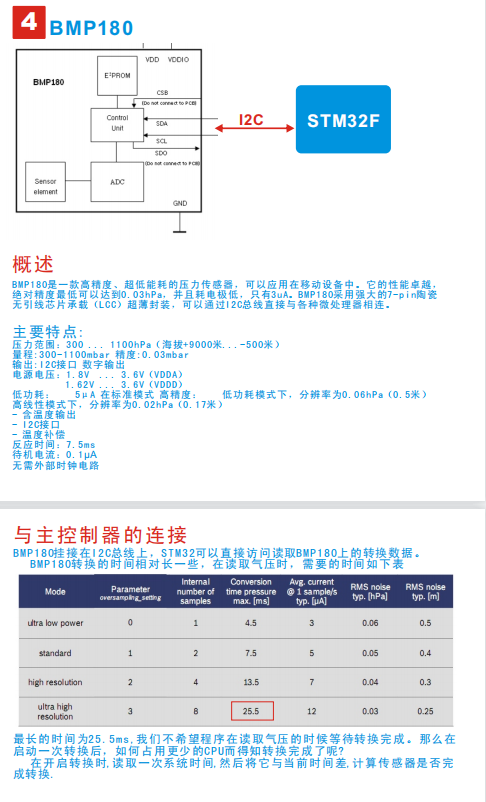

压力传感器 BMP180

压力传感器是用来读取气压的，直接与STM32相连

在这里插入图片描述

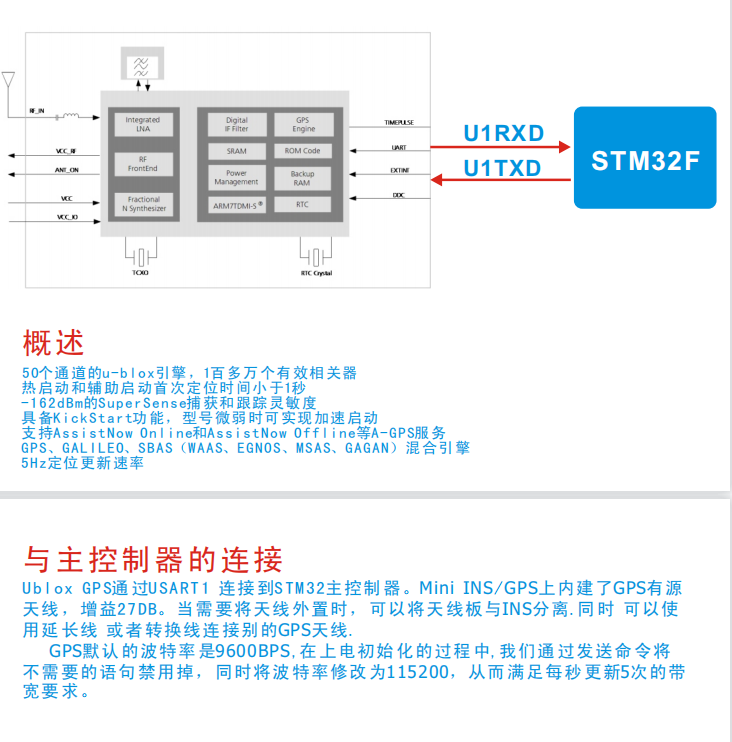

Ublox GPS

GPS 是通过串口来读取的

Mini INS/GPS 接口定义

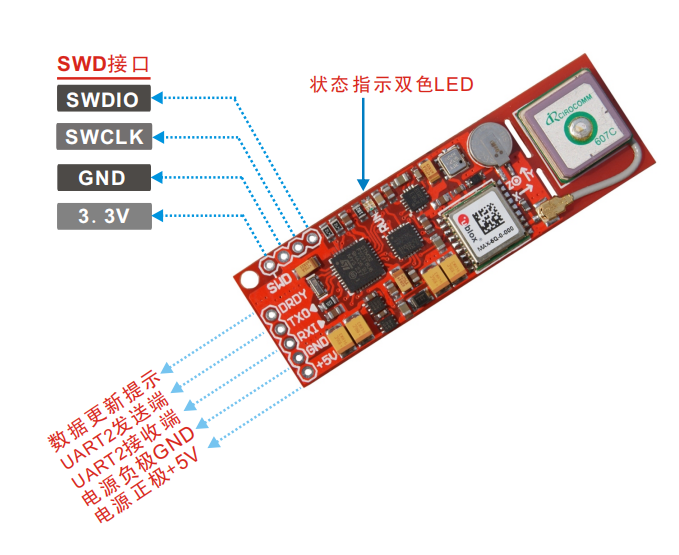

接口定义

在这里插入图片描述

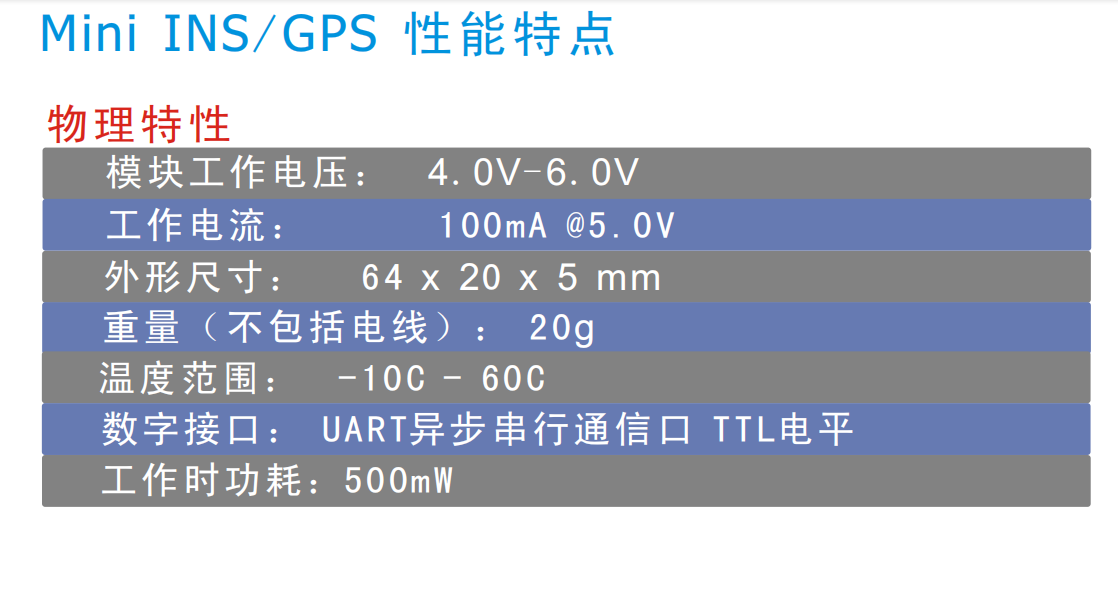

物理特性

在这里插入图片描述

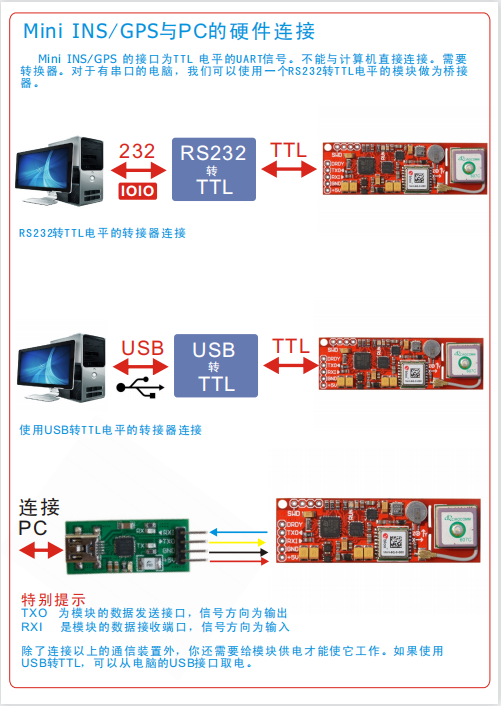

硬件相连

在这里插入图片描述

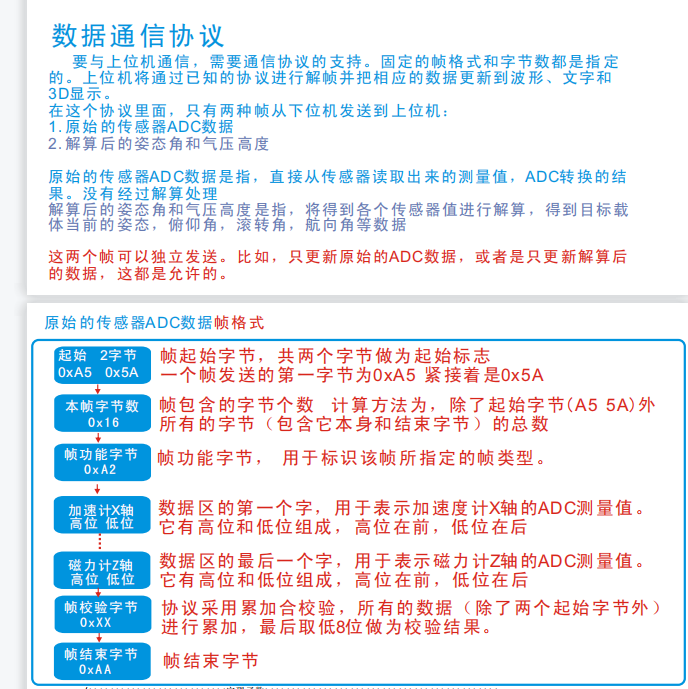

数据通信协议

在这里插入图片描述

/**************************实现函数********************************************
*函数原型:
void UART1_ReportMotion
(int16_t ax,int16_t ay,int16_t az,int16_t gx,
int16_t gy,int16_t gz, int16_t hx,int16_t hy,int16_t hz)
*功　　能: 向上位机发送当前传感器的输出值
输入参数： int16_t ax
加速度 X轴ADC输出
范围 ：一个有符号整型
int16_t ay 加速度 Y轴ADC输出 范围 ：一个有符号整型
int16_t az 加速度 Z轴ADC输出 范围 ：一个有符号整型
int16_t gx 陀螺仪 X轴ADC输出 范围 ：一个有符号整型
int16_t gy 陀螺仪 Y轴ADC输出 范围 ：一个有符号整型
int16_t gz 陀螺仪 Z轴ADC输出 范围 ：一个有符号整型
int16_t hx 磁罗盘 X轴ADC输出 范围 ：一个有符号整型
int16_t hy 磁罗盘 Y轴ADC输出 范围 ：一个有符号整型
int16_t hz 磁罗盘 Z轴ADC输出 范围 ：一个有符号整型 输出参数：没有 *******************************************************************************/
 void UART1_ReportMotion(int16_t ax,int16_t ay,int16_t az,
 int16_t gx,int16_t gy,int16_t gz, int16_t hx,int16_t hy,int16_t hz)
 { unsigned int temp=0xaF+9;
  char ctemp; UART1_Put_Char(0xa5);
   UART1_Put_Char(0x5a); UART1_Put_Char(14+8);
    UART1_Put_Char(0xA2); if(ax<0)ax=32768-ax;
     ctemp=ax>>8; UART1_Put_Char(ctemp);
      temp+=ctemp; ctemp=ax;
      UART1_Put_Char(ctemp);
      temp+=ctemp;
      if(ay<0)ay=32768-ay;
      ctemp=ay>>8; UART1_Put_Char(ctemp);
       temp+=ctemp;
        ctemp=ay;
        UART1_Put_Char(ctemp);
        Temp+=ctemp;
         if(az<0)az=32768-az;
          ctemp=az>>8;
          UART1_Put_Char(ctemp);
          Temp+=ctemp; ctemp=az; UART1_Put_Char(ctemp); temp+=ctemp; if(gx<0)gx=32768-gx; ctemp=gx>>8; UART1_Put_Char(ctemp); Temp+=ctemp; ctemp=gx; UART1_Put_Char(ctemp); temp+=ctemp; if(gy<0)gy=32768-gy; ctemp=gy>>8; UART1_Put_Char(ctemp); temp+=ctemp; Ctemp=gy; UART1_Put_Char(ctemp); temp+=ctemp; if(gz<0)gz=32768-gz; ctemp=gz>>8; UART1_Put_Char(ctemp); temp+=ctemp; ctemp=gz; UART1_Put_Char(ctemp); temp+=ctemp; if(hx<0)hx=32768-hx; ctemp=hx>>8; UART1_Put_Char(ctemp); temp+=ctemp; ctemp=hx; UART1_Put_Char(ctemp); temp+=ctemp; if(hy<0)hy=32768-hy; ctemp=hy>>8; UART1_Put_Char(ctemp); temp+=ctemp; ctemp=hy; UART1_Put_Char(ctemp); temp+=ctemp; if(hz<0)hz=32768-hz; Ctemp=hz>>8; UART1_Put_Char(ctemp); temp+=ctemp; ctemp=hz; UART1_Put_Char(ctemp); Temp+=ctemp; UART1_Put_Char(temp%256); UART1_Put_Char(0xaa); }

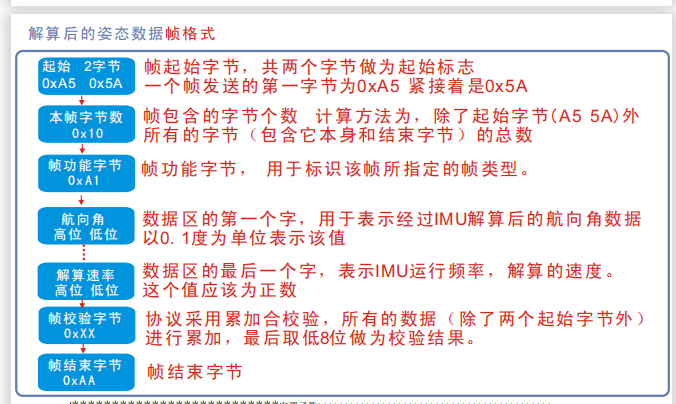

解算之后数据帧
在这里插入图片描述

/**************************实现函数********************************************
*函数原型: void UART1_ReportIMU(int16_t yaw,int16_t pitch,int16_t roll ,int16_t alt,int16_t tempr,int16_t press)
*功　　能: 向上位机发送经过解算后的姿态数据 输入参数：int16_t yaw 经过解算后的航向角度。单位为0.1度 0 -> 3600 对应 0 -> 360.0度
int16_t pitch 解算得到的俯仰角度，单位 0.1度。-900 - 900 对应 -90.0 -> 90.0 度
int16_t roll 解算后得到的横滚角度，单位0.1度。 -1800 -> 1800 对应 -180.0 -> 180.0度
int16_t alt 气压高度。 单位0.1米。 范围一个整型变量 int16_t tempr 温度 。 单位0.1摄氏度 范围：直到你的电路板不能正常工作 int16_t press 气压压力。单位10Pa 一个大气压强在101300pa 这个已经超过一个整型的范围。需要除以10再发给上位机 int16_t IMUpersec 姿态解算速率。运算IMUpersec每秒。 输出参数：没有 *******************************************************************************/ void UART1_ReportIMU(int16_t yaw,int16_t pitch,int16_t roll ,int16_t alt,int16_t tempr,int16_t press,int16_t IMUpersec) { unsigned int temp=0xaF+2; char ctemp; UART1_Put_Char(0xa5); UART1_Put_Char(0x5a); UART1_Put_Char(14+2); UART1_Put_Char(0xA1); if(yaw<0)yaw=32768-yaw; ctemp=yaw>>8; UART1_Put_Char(ctemp); temp+=ctemp; ctemp=yaw; UART1_Put_Char(ctemp); temp+=ctemp; if(pitch<0)pitch=32768-pitch; ctemp=pitch>>8; UART1_Put_Char(ctemp); temp+=ctemp; ctemp=pitch; UART1_Put_Char(ctemp); temp+=ctemp; if(roll<0)roll=32768-roll; ctemp=roll>>8; UART1_Put_Char(ctemp); temp+=ctemp; ctemp=roll; UART1_Put_Char(ctemp); Temp+=ctemp; if(alt<0)alt=32768-alt; ctemp=alt>>8; UART1_Put_Char(ctemp); temp+=ctemp; ctemp=alt; UART1_Put_Char(ctemp); temp+=ctemp; if(tempr<0)tempr=32768-tempr; ctemp=tempr>>8; UART1_Put_Char(ctemp); temp+=ctemp; ctemp=tempr; UART1_Put_Char(ctemp); temp+=ctemp; if(press<0)press=32768-press; ctemp=press>>8; UART1_Put_Char(ctemp); temp+=ctemp; ctemp=press; UART1_Put_Char(ctemp); temp+=ctemp; UART1_Put_Char(temp%256); UART1_Put_Char(0xaa); }
