CS5212/CS5202|国产DP转VGA芯片|DP转VGA单转方案芯片

CS5212/CS5202是集睿致远推出的DP转VGA芯片,可替代RTD2166和IT6516。该方案具有更少的外围器件和更小的设计版框,支持2通道DisplayPortv1.1,最高分辨率达到1920x1200x60,并内置多种功能如振荡器、LDO和微控制器。此外,还提供了多种TypeC音视频转换和HDMI转换方案选择。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

CS5212/CS5202是集睿致远推出的一款国产DP转VGA方案芯片,可替代替代RTD2166,替代IT6516芯片方案,相比之下CS5212/CS5202外围器件少,设计版框尺寸小。

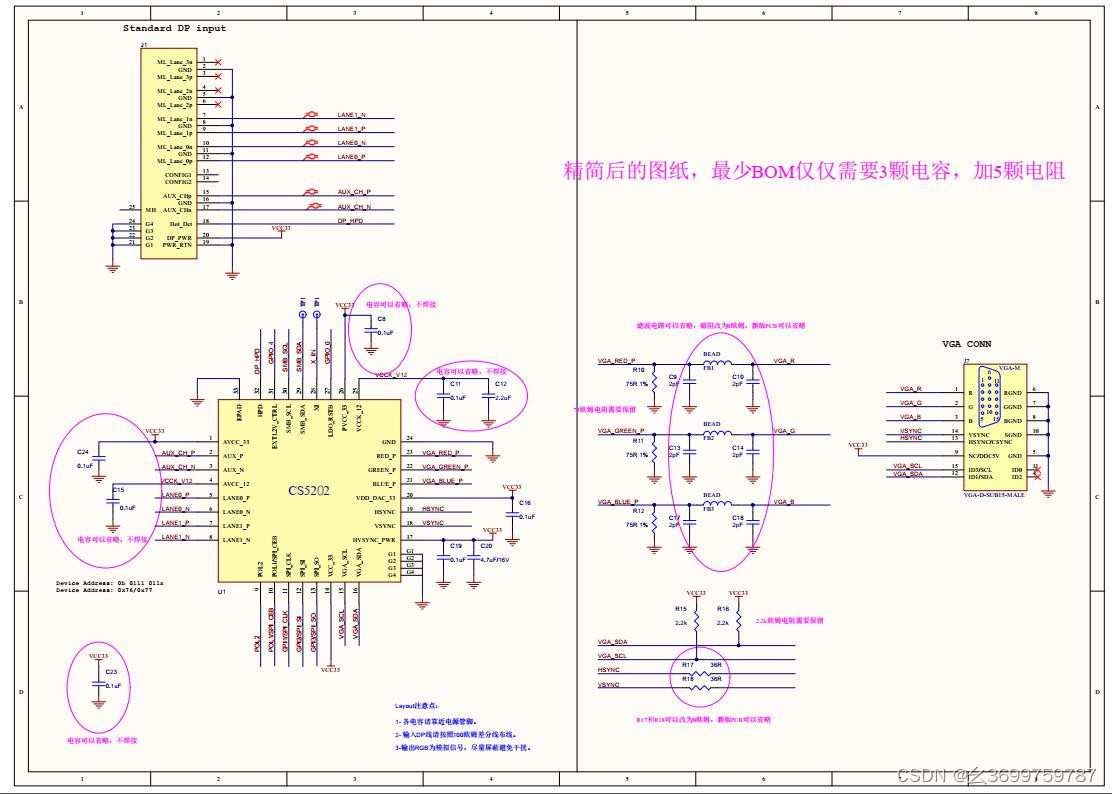

CS5212/CS5202 DP转VGA方案原理图

CS5202特性

支持2通道数字输入,速度为RBR(1.62-Gbps)/HBR(2.7-Gbps)

2通道VESA DisplayPort v1.1兼容接收机

VGA输出接口,8位DAC速度高达210MHz

分辨率高达1920x1200x60,1920x1440x60或2048x152x60,2048x1536x60

内置振荡器,不需要外部晶体

嵌入式线性压降调节器(LDO)

嵌入式微控制器

嵌入式EDID(如果终端设备没有,CS5212将响应EDID)

嵌入式V-sync/H-sync 5V缓冲器

使用内部预置ROM支持EEPROM自由模式

内部通电复位(POR)

QFN32 4x4封装

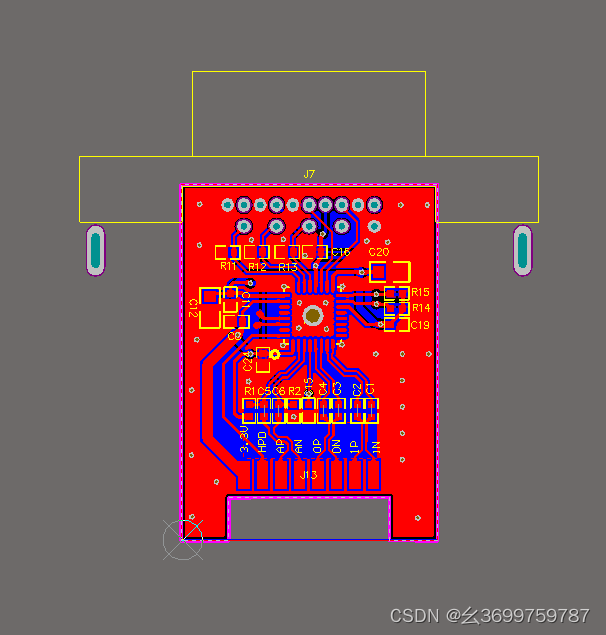

CS5212/CS5202DP转VGA单转方案PCB文件

TypeC音视频转换方案/TypeC扩展坞方案选型/线材转接芯片选型:

CS5202 DP to VGA QFN32

CS5211 eDP to LVDS QFN68

CS5212 DP to VGA QFN32

CS5210 HDMI TO VGA(无音频) QFN32

CS5213 HDMI TO VGA(带音频) QFN32

CS5218 DP++ to HDMI(4K@30HZ) QFN40

CS5260 USB-C to VGA QFN40

CS5261BN USB-C to HDMI 4k@30Hz QFN48

CS5261CN USB-C to HDMI 4k@30Hz QFN48
