抖胆科技推出的DD3118是一款专为高速数据传输设计的主控芯片,该读卡器不仅支持USB3.0协议，还兼容USB2.0，确保了广泛的设备兼容性。

DD3118特性

符合SD规范Rev3.0。

符合eMMC规范Rev4.5。

支持SDx4和eMMCx8总线宽度。

支持SD_VCC 3.3V/1.8V电源。

支持SDC 3.3V/1.8V总线电源。

支持SDR25、SDR50、SDR104、DDR50。

电源控制器：

支持V33 LDO输出3.3V/1.1V

支持SD_VCC LDO输出3.3V/1.8V。

ESD保护（MM）： ≥200V，<400V。

ESD保护（HBM）： ≥4000V，<8000V。

ESD保护（CDM）： ≥1000V。

工作条件：

5V电压输入。

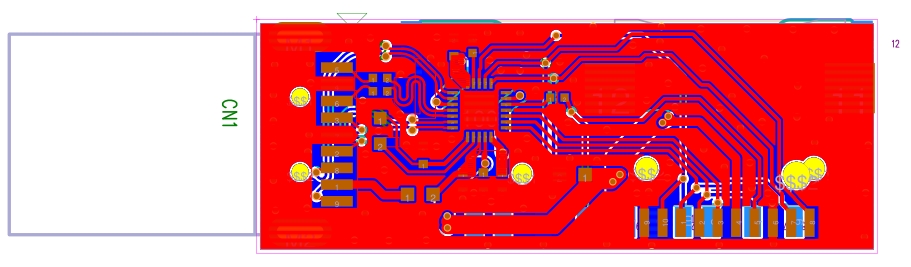

DD3118，PCB文件

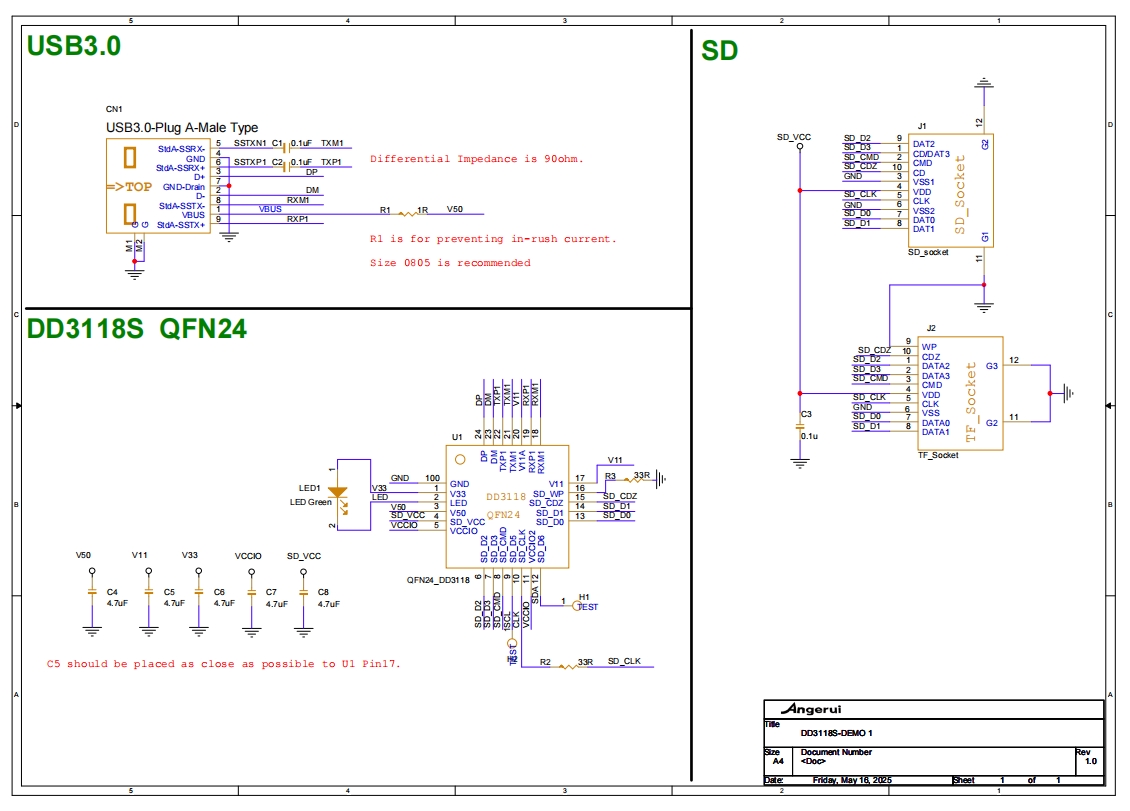

 DD3118电路图纸
