SR9900是一个高集成度、超低功耗、单芯片USB 2.0转10/100M以太网控制电路。为各类应用增加低成

本、小型封装、即插即用的快速以太网功能，可用于台 式电脑、笔计本电脑、超便携式电脑、平板电脑、托架/ 端口复制器/扩展坞、游戏机、智能家居及任何有USB接 口的嵌入式设备。

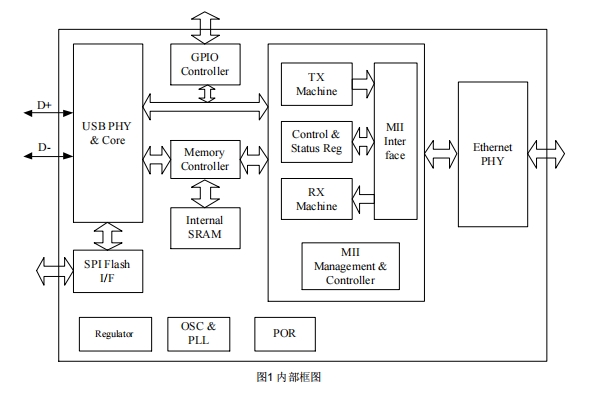

SR9900内部集成USB 2.0收发器、基于IEEE802.3 和IEEE802.3az-2010的10/100M以太网模块、以及高效 的内存控制模块。 SR9900完全兼容Microsoft 的NDIS5、NDIS6 （IPv4、IPv6、TCP、UDP）Checksum特性。并支持 IEEE802 IP2层优先编码，以及IEEE802.1Q虚拟本地网 （VLAN）。

SR9900主要特点

单芯片USB2.0转10/100M快速以太网控制器

USB设备接口

集成USB2.0收发器，符合USB2.0 协议

支持USB全速及高速模式

快速10/100M以太网接口

集成10/100M快速以太网MAC和PHY模块

兼容IEEE 802.3 10Base-T/100Base-TX

兼容IEEE 802.3 100Base-FX

内置OTP存储器，可在线更新USB设备描述符等设置

单个25MHz 时钟输入，支持晶体及钟振

5.0V单电源供电，内部集成电压转换电路

支持LED闪烁频率及占空比可设置

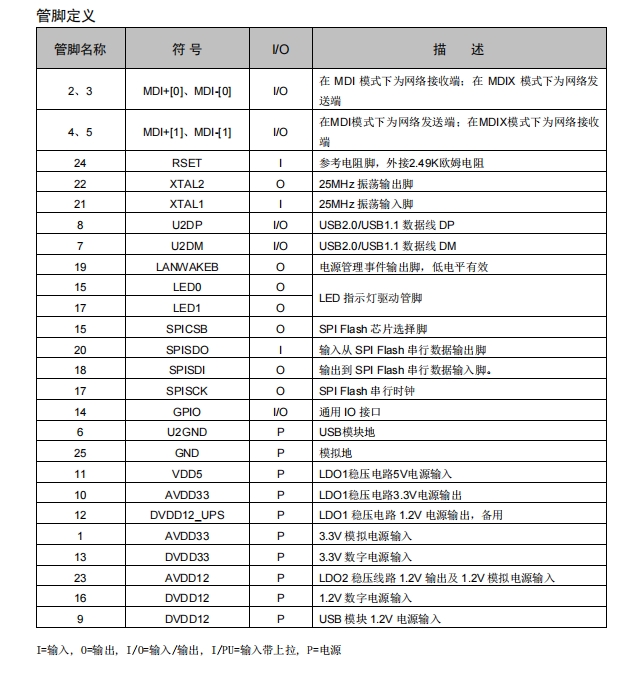

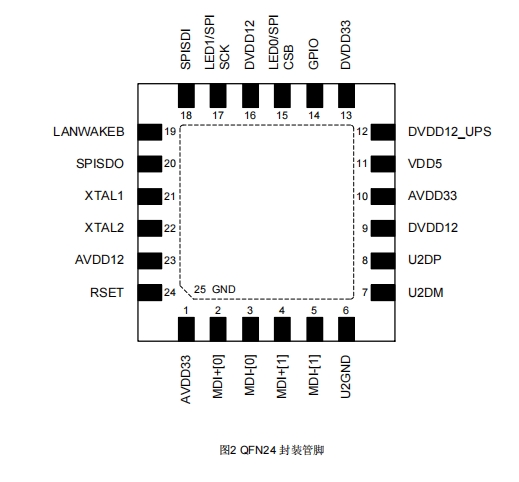

采用符合RoHS规范的小型QFN24-07x07封装

工作温度0℃到70℃

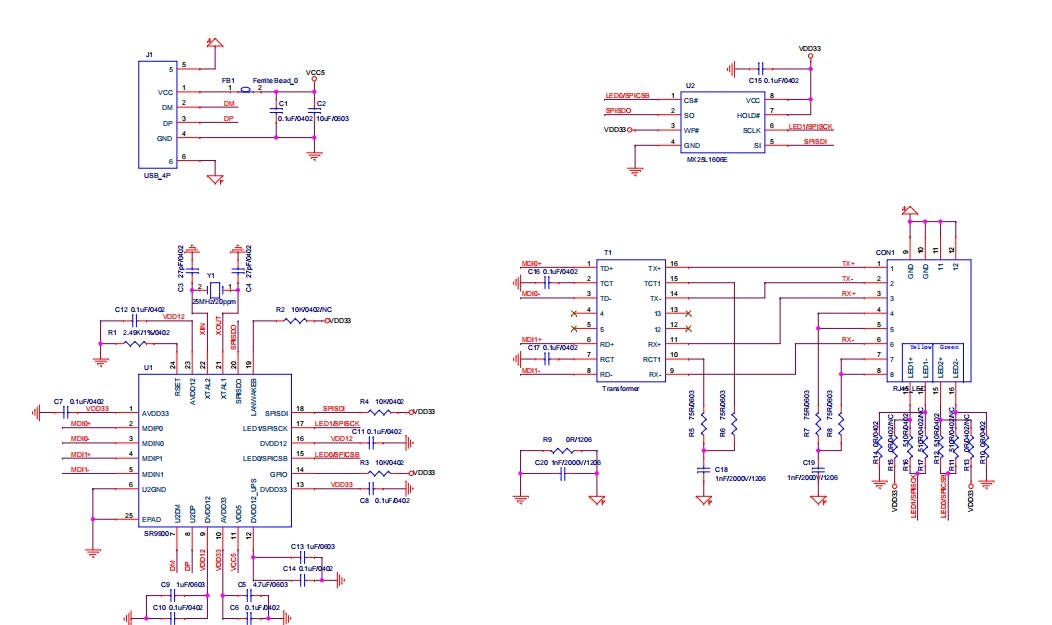

 SR9900 USB 2.0转百兆以太网控制器芯片设计原理图
