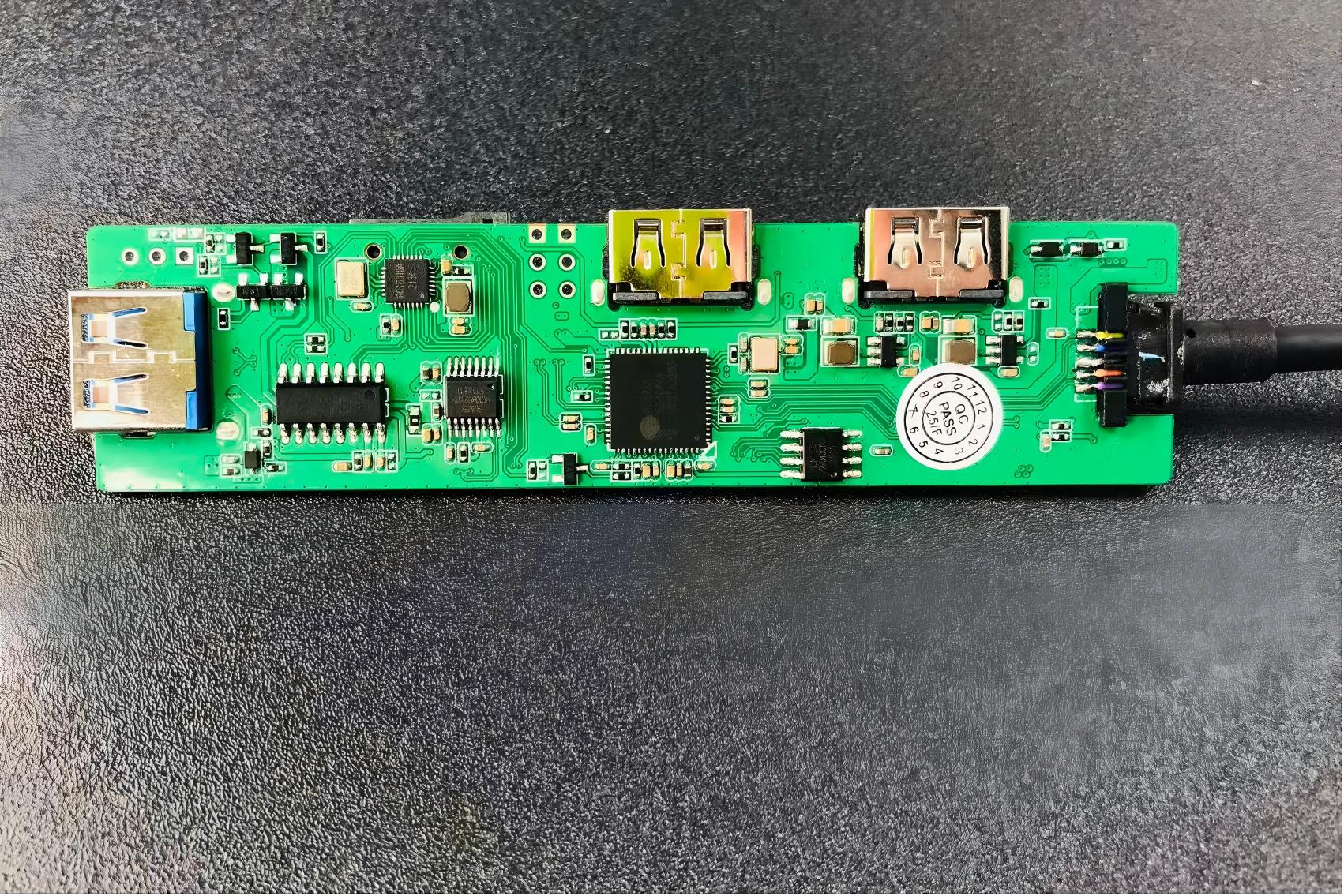

旺玖PL27A1芯片，USB3.0对拷线方案，主机到主机数据传输

原创于 2025-11-20 10:54:27 发布 · 231 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#PL27A1芯片 #USB对拷线方案 #PL27A1设计资料 #PL27A1规格书 #PL27A1原理图 #PL27A1代理

PL27A1是一款专为USB主机间数据传输设计的单芯片SuperSpeed USB 3.0主机间桥接控制器。SuperSpeed USB的带宽最高可达5Gbps ，性能比Hi-Speed USB 2.0（480Mbps）提升10倍。该技术向下兼容，可与所有USB3.0/ USB2.0/USB1. 1主机、设备及集线器无缝对接。

PL27A1数据表
SuperSpeed USB 3.0主机到主机桥控制器
符合USB 3.0和USB 2.0规范
超高速（5Gbps）、高速（480Mbps）和全速（12Mbps）

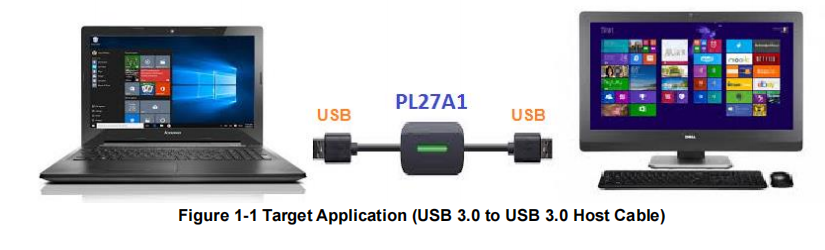

在两个USB主机之间传输数据（最高支持SuperSpeed USB 3.0）
WINUSB和CDC/ACM驱动程序已内置在Windows 、Mac OS和Linux（针对ACM）中，Win7和8. 1需要安装inf文件才能安装驱动程序。RNDIS驱动程序已内置在Windows和Linux中
符合远程NDIS规范。用户可通过USB端口使用网络TCP/IP协议连接两台电脑
3.3V数字I/O接口和1.2V核心电源
内置5V至3V线性低压差稳压器，可通过USB端口进行总线供电
嵌入式通电复位（POR）
30MHz晶体振荡器（由两个USB PHY共享）
支持外部SPI闪存，可自定义USB厂商/产品ID
支持LED指示灯显示连接状态和传输状态

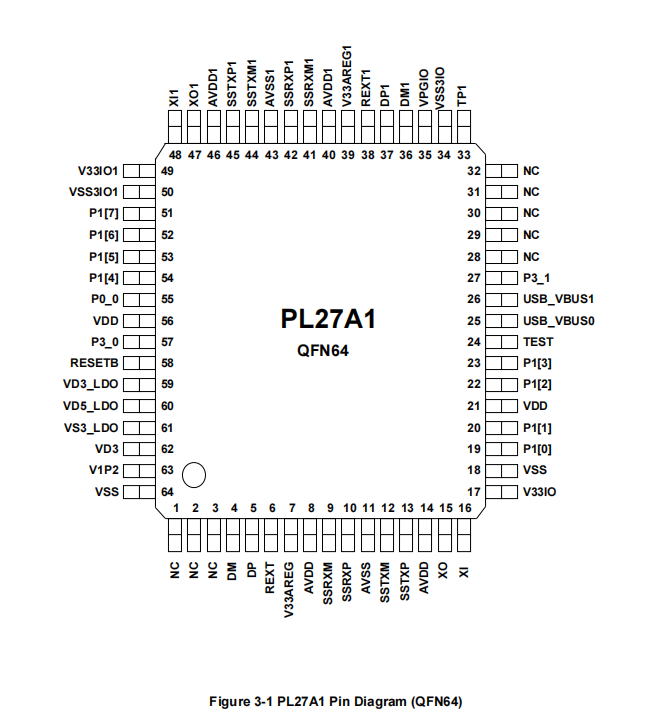

QFN64封装

PL27A1还搭载了适用于Windows和Mac的Prolific PCLinq5文件传输软件。这款多功能且操作友好的文件管理工具，能让用户同时在PC和Mac上查看并管理文件目录。用户可轻松实现远程与本地设备间的文件拖放、剪切粘贴，还能创建新文件夹并修改文件属性。该软件兼容Windows XP 、Vista 、7 、8 、10系统，以及最新版Mac OS X系统。
