CS501 Typec转DP 8k60方案，typec转DP方案

CS501 是 USB TYPE-C 型控制器，符合最新 USB-TYPE-C 型标准，该芯片用于USB TYPE-C 接口的转接为 Displayport 1.4  高速接口芯片， 芯片包含 CC 控制器，用于 CC 通信， CS501的应用提供了一个完整的 USB TYPE-C 接口控制解决方案， 芯片可根据用户需求灵活配置，操作简单，快速实现方案功能

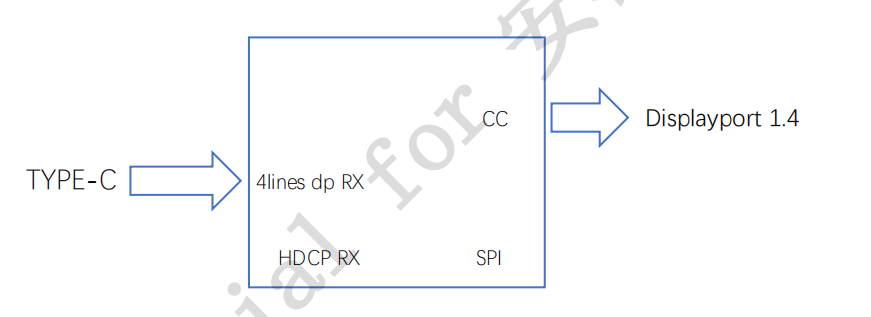

CS501功能框图

CS501主要特点

支持输出高达 7680*4320  分辨率画面

Displayport 1.4  高达 32.4Gbit/s

支持动态 HDR10

支持 192KHz,24Bit  音频采样， 配合 8K 画质

支持所有 USB  类型-C 通道

内置振荡器，不需要外挂晶振

内置 MCU 和 SPI F lach  在线升级

MSOP10  超小封装， 需要外挂 3.3v  电压芯片

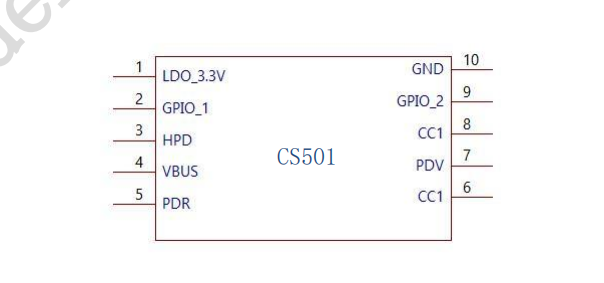

CS501芯片管脚图

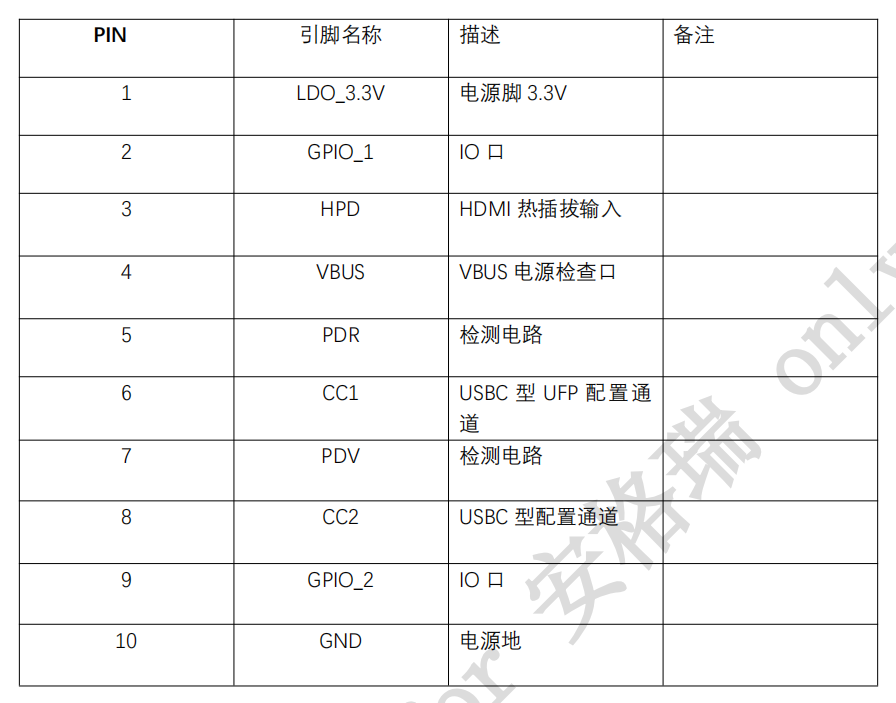

芯片引脚定义

应用领域

笔记本电脑和手机等移动电子设备的 USB TYPE-C  扩展坞

USB TYPE-C  转接线缆和适配器， PC 电脑主板
