芯祥EMS4422 HDMI双向切换器方案，替代ASW3642方案，EMS4422设计资料

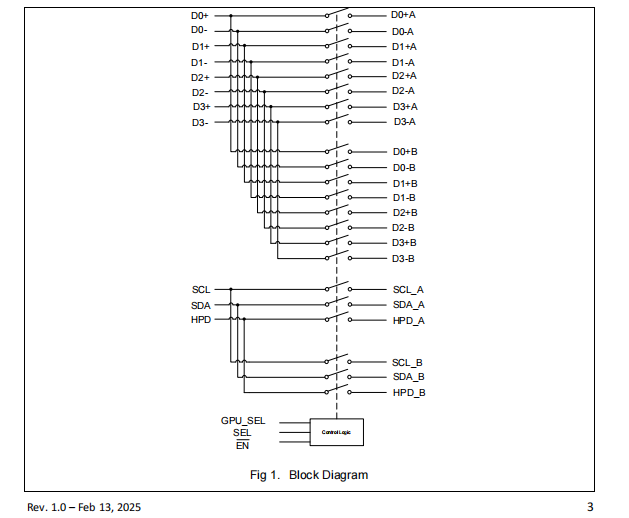

EMS4422系列交换电路专为基于DVI/HDMI™标准及TMDS信号处理的高分辨率视频网络设计。该芯片是一款8路输入/4路输出的复用/解复用交换器，可将差分信号双向复用至两个对应输出端口。设备支持双向切换操作，在输出端几乎不会对高速信号产生衰减，同时具备低比特位偏斜和高通道间噪声隔离的特性。

高带宽为下一代HDTV和PC图形所需的分辨率提供了支持。三个差分通道用于数据（DVI的视频信号或HDMI的音频/视频信号） ，一个差分通道用于解码输出端TMDS信号的时钟。

得益于其被动双向特性，这款交换机既可部署在视频驱动端，也可安装在接收端。在PC图形应用中，设备部署于驱动端，用于在LCD显示器、投影仪、电视等多显示器设备间切换。对于消费级视频应用，设备则部署在接收端，用于在DVD 、D-VHS录像机、机顶盒等不同源设备间进行切换。

宽电压范围支持直流耦合多标准操作。消除交流耦合电容节省了电路板空间，并提高了高密度PCB设计的信号完整性。高速通道还能传输0V-3.3V CMOS信号，最高可达1MHz 。除了四个高速通道外，EMS4422还负责切换DDC和HPD信号。

EMS4422特性：
4差分通道2：1多路复用器/解复用器

与HDMIT 2. 1兼容

高带宽：5.7GHz @-3dB BW

同时支持交流耦合信号和直流耦合信号

隔离：-40dB @ 2.0 Gbps

串扰：-31dB @ 2.0 Gbps

ESD容限：2kV HBM

低比特偏斜，双向

通过HDMI支持DDC与HPD信道复用器/解复用器

支持720 Mbps高速DP AUX @ DP为4K 、2K超高清视频显示和广播视频设备提供源与接收端之间信号衰减较小的HDMI 2.1视频信号传输。

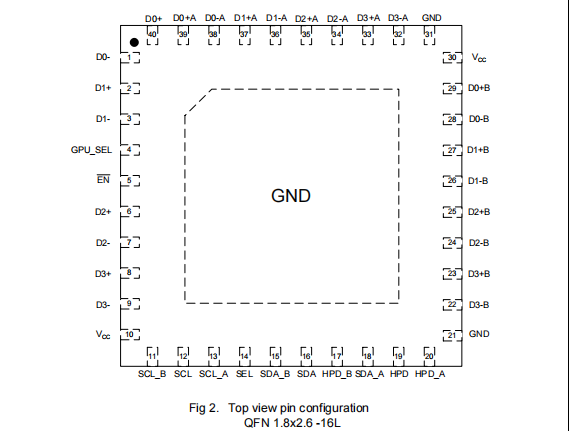

EMS4422引脚定义

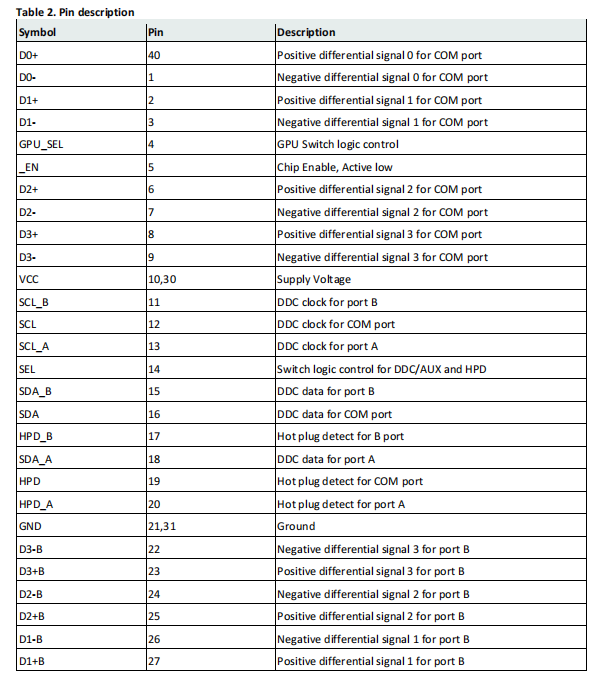

EMS4422引脚说明：

EMS4422为QFN40封装，ASW3642封装为LGA42封装
EMS4422相对于ASW3642 封装更小，适用于更小板框方案设计，另外QFN40封装更利于贴片焊接，不容易出现虚焊，假焊现象。
