CS5466是ASL新推出的显示协议转换芯片，支持从Type-C/DP1.4接口接收视频和音频流，转换为HDMI2.1的TMDS或FRL信号。该芯片能处理最高8K@30Hz或4K@144Hz的分辨率，内置DSC解码器，兼容HDCP1.4和2.3，且支持USB在线固件更新。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

ASL新推出的 CS5466是一款Type-C/DP1.4转HDMI2.1的显示协议转换芯片,，它通过类型C/显示端口链路接收视频和音 频流，并转换为支持TMDS或FRL输出信令。DP接收器支持81.Gbp s链路速率。HDMI输出端口可以作为TMDS或FRL发射机工作。FRL发射机符合HDMI 2.1规范，支持每通道高达12Gbp s的最大数据速率，使显示分辨率高达8K@30Hz或4K@144Hz。

CS5466内部集成了PD3.0及DSC decoder，可支持DP 2Lane 8K30或4K144, 并能按客户需求配置成不同的功能组合。

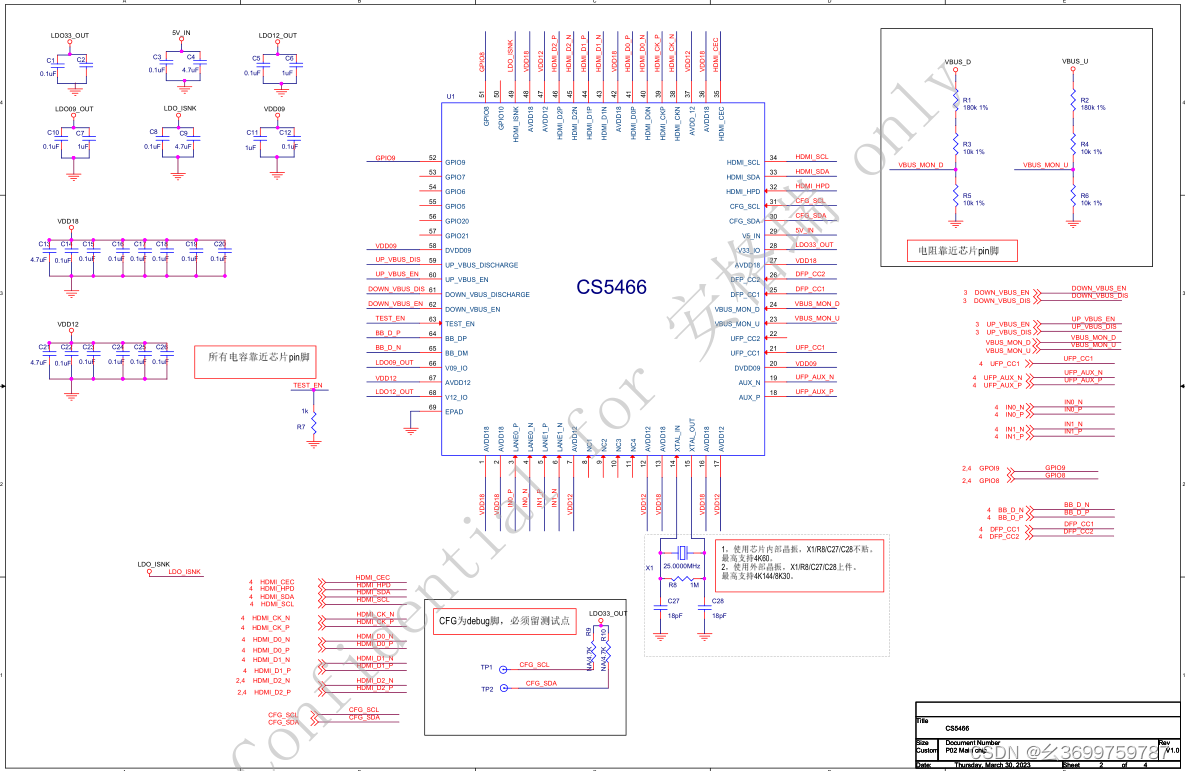

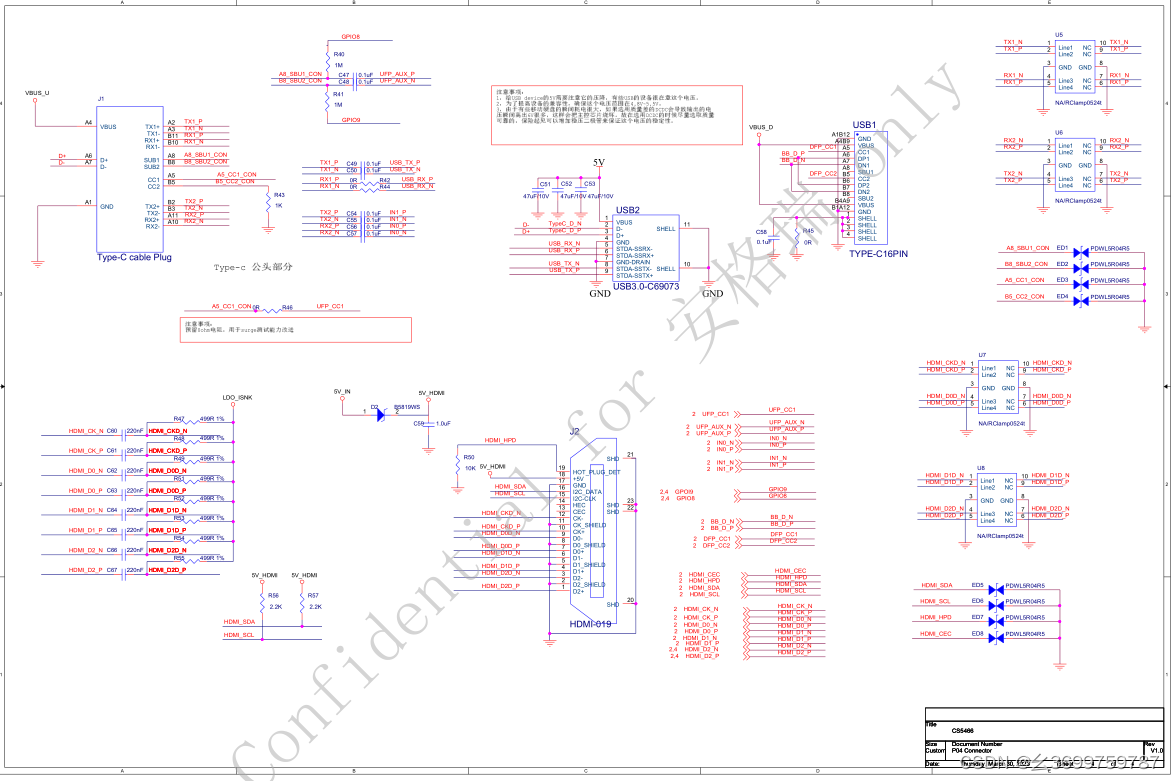

CS5466芯片参考电路



功能特性

支持Type-C/DP（2lanes）to HDMI4k@60Hz，最大分辨率高达8k@30Hz / 4K@144Hz

支持DSC v1.2a，并向后兼容前一版本

支持DSC解码器和直通模式

支持HDCP 1.4和HDCP2.3，支持HDCP中继器

支持RGB4：4：4 8/12位bpc和YCbCr 4：4：4,4：2：2、4：2：0 8/10/12位bpc

支持多达32个频道的16/20/24位音频高达192 kHz采样频率

支持USB在线FW更新



CS5363

2Lane DP to
HDMI 4k@60Hz

CS5365

2Lane
USB-C to HDMI 4k@60Hz

CS5366

2Lane
USB-C to HDMI 4k@60Hz + charging (+USB3.0)

CS5466

2Lane
8K30HZ /4K144HZ
