慧荣SM770芯片，USB转HDMI+双DP 4k60Hz异显方案，SM770设计资料

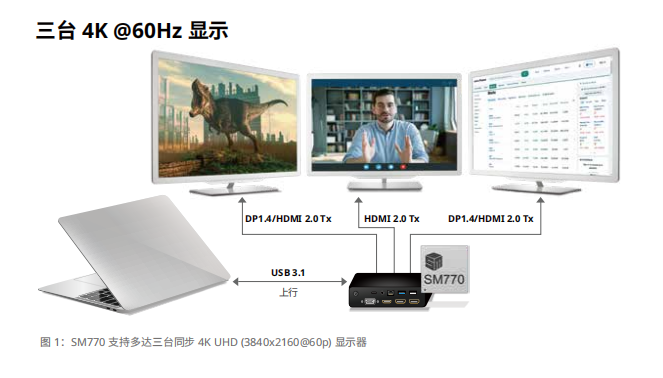

SM770 是一款高性能USB显示接口SoC，支持多达三台4K超高清(3840x2160@60p)显示器同时连接。基于慧荣科技创新的 CAT™(内容自适应技术),采用多种图像和视频处理算法来压缩显示数据，同时最大限度地减少带宽使用，从而实现从计算机到显示器的超低延迟。CAT™技术将大部分压缩工作转移到硬件加速器上，可以更高效地运行并降低CPU负载。
为实现便捷的多显示器扩展体验，SM770 配备了InstantView°应用软件，该工具无需显示器驱动程序即可轻松配置任何显示器的主机内容。此外，SM770与各大平台拥有广泛兼容性，包括Windows、Apple macOS和 Linux操作系统，同时还支持Android、ChromeOS。无论是在工作场所还是家中，SM770都能让显示器扩展变得更加轻松高效。

SM770功能特性：

ARM 双核处理器

1x 设备端口支持USB 3.2 Gen2 (10Gbps)

显示分辨率最高达 4K@60Hz

显示输出内置两个 DP v1.4 发射器，输出支持最高 4K UHD分辨率

内置三个 HDMI v2.0 发射器，输出支持最高 4K UHD分辨率

HDCP 2.3双 24 位 LVDS 通道

硬件视频/图像解码器CAT（内容自适应技术）无损和有损压缩、高效低延迟解码器

H.264 和 H.265 视频解码器 I2C/I2S/GPIO/SPI 接口

SM770配备丰富的内置显示接口（HDMI 、DP和LVDS），可直接连接到监视器和电视。片上视频和解码 器有助于降低系统CPU利用率和视频显示的总线带宽使用。

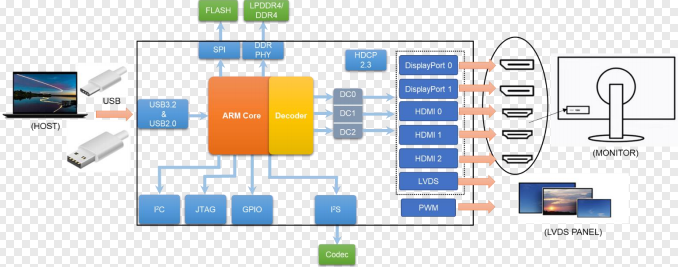

SM770的系统应用图
