旺玖PL27A1高速USB3.0对拷线方案，主机到主机数据传输可跨系统

原创 于 2025-11-06 10:38:13 发布 · 291 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#PL27A1资料 #PL27A1规格书 #PL27A1设计资料 #PL27A1数据手册 #PL27A1代理 #对拷线方案 #USB3.0对拷线方案

PL27A1是一款专为USB主机间数据传输设计的单芯片SuperSpeed USB 3.0主机间桥接控制器。SuperSpeed USB的带宽最高可达5Gbps ，性能比Hi-Speed USB 2.0（480Mbps）提升10倍。该技术向下兼容，可与所有USB3.0/ USB2.0/USB1. 1主机、设备及集线器无缝对接。

PL27A1功能

SuperSpeed USB 3.0主机到主机桥控制器
符合USB 3.0和USB 2.0规范
超高速（5Gbps）、高速（480Mbps）和全速（12Mbps）

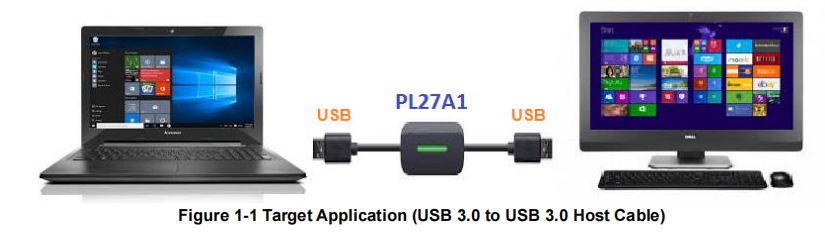

在两个USB主机之间传输数据（最高支持SuperSpeed USB 3.0）
符合远程NDIS规范。用户可通过USB端口使用网络TCP/IP协议连接两台电脑。
 内置5V至3V线性低压差稳压器，可通过USB端口进行总线供电
嵌入式通电复位（POR）
 30MHz晶体振荡器（由两个USB PHY共享）
支持外部SPI闪存，可自定义USB厂商/产品ID
支持LED指示灯显示连接状态和传输状态

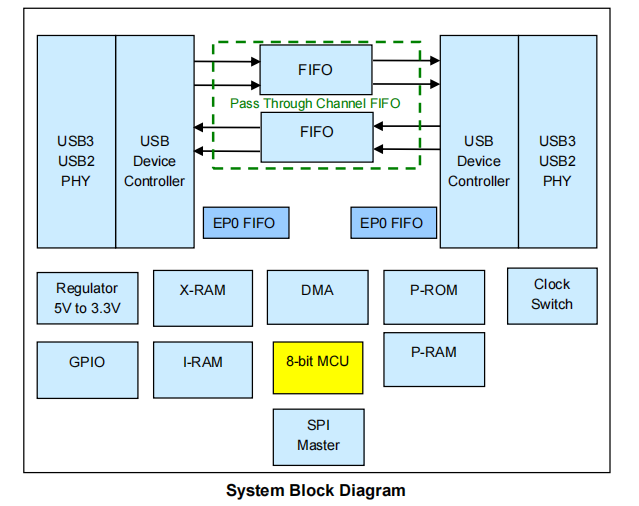

PL27A1功能框图

USB-A to USB-A/USB-C灵活组合，适配笔记本/台式机/超极本
