ASW3642是一款具备12通道双向切换能力的多路复用器/多路解复用器,适用于HDMI和DisplayPort等高速信号传输应用。该器件具有低导通电阻和小I/O电容的特点,可在2.6V至4.5V的电源电压下工作。ASW3642还提供了断电模式,在该模式下所有通道均具有高阻抗并能显著降低功耗。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

ASW3642 是一款 12 通道 1:2 或 2:1 双向多路复 用器/多路解复用器。ASW3642 可由 2.6V 至
4.5V 的电源供电，适用于电池供电的应用。该器 件的导通电阻（RON）较低并且 I/O 电容较小，
能够实现典型值高达 7.5GHz 的带宽。该器件可 为 HDMI 和 DisplayPort 应用提供所需的高带宽。
ASW3642 具有断电模式，该模式下所有通道均 具有高阻抗（Hi-Z）并且功耗极低。
ASW3642特点
◼ 8路单刀双掷高速开关
◼ 4路单刀双掷低速开关
◼ 高速开关特性：
带宽：8.0GHz (典型值)
串扰：-40dB (1.7GHz时）
隔离度：-23dB (1.7GHz时)
插入损耗：-1.0dB (1.7GHz时)
导通阻抗：6Ω (典型值)
◼工作电流: 30uA (典型值)
◼ 关断电流: <1uA (最大值)
◼ 工作电压: 1.8V~5.0V
◼ 封装形式：LGA42-3.5*9.0

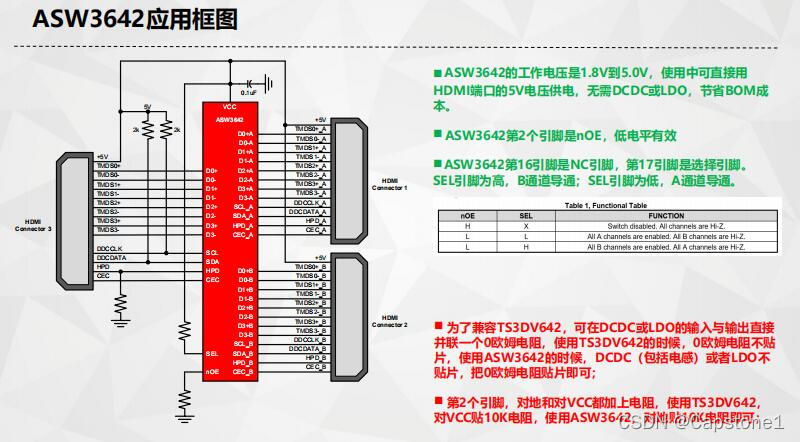

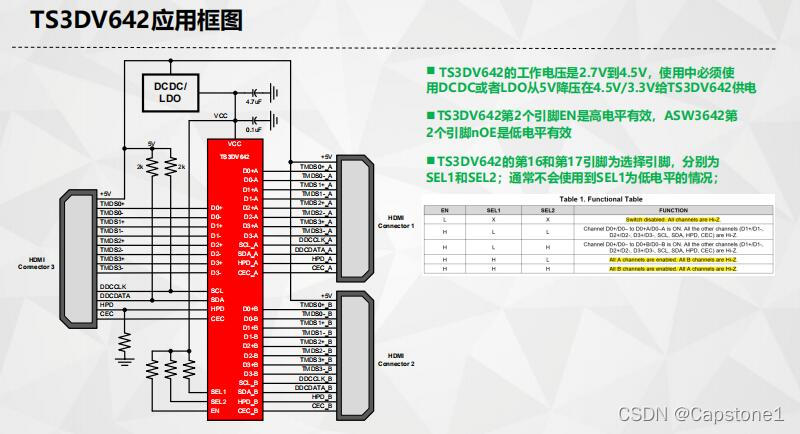

ASW3642与TS3DV642使用对比
