替代AG9311|AG9311 type-c转HDMI带PD3.0替代方案|AG9311替代方案

于 2022-03-24 11:40:39 发布
阅读量436 收藏
点赞数 1
CC 4.0 BY-SA版权
分类专栏： CS5266 文章标签： 替代AG9311 AG9311替代方案
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Capstone1/article/details/123706979
本文介绍了ALGOLTEK的AG9311和CapStone的CS5266这两款TYPEC转HDMI转换芯片。AG9311支持DisplayPort 1.2和HDMI 1.4规范，而CS5266则支持DisplayPort 1.4和HDMI 2.0b，且具备更高的数据传输速率和更强的内容保护功能。CS5266还具有更简洁的外围电路设计和更低的成本。这两款芯片都集成USB Type-C PD3.0协议，但CS5266在性能和设计简易性上有所提升，可作为AG9311的理想替代品。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

ALGOLTEK AG9311是一款高度集成的解决方案，通过USB Type-C将视频和音频从DisplayPort  alternate mode传输到HDMI输出。AG9311支持各种@1.62Gbps、2.7Gbps和5.4Gbpsup通到DisplayPort 1.2，支持1路2路通道；HDMI支持4K/2K@30Hz输出。用户可以轻松地将AG9311集成到视频转换适配器和扩展坞上。

 特性

1、显示

符合 DisplayPort specification Revision 1.2

支持1.62（RBR）/2.7（HBR）/5.4（HBR2）Gbps数据速率

支持1/2线路配置

支持下行扩频时钟（SSC）

-支持I2S总线音频提取

2、HDMI

HDMI  高清多媒体接口

符合HDMI1.4和HDCP1.4规范

支持高达3Gbps的TMD

支持分辨率高达4kx2k@30Hz输出

支持HDCP键预先编程

兼容EDID和MCCS

支持采样率48kHz/44.1KHz/32KHz的LPCM双通道

3、USB Type-C PD

支持显示端口备用模式协议DisplayPort Alternate

符合USB PD3.0

集成Type-C RP and RD电阻器

支持2个 USB Type-C端口

支持USB宣称

集成USB2.0全速

4、单片机系统及接口

集成16位单片机

集成用于固件升级的64KB闪存

支持I2C主/从、UART、USB2.0全速

支持3通道8 bit分辨率ADC

5、电源操作和ESD

3.3V:3V至3.6V操作

1.2V:1.08至1.32V运行

1.2V核心电源和3.3V I/O电源

HBM 2KV ESD性能

 设备信息

CapStone 在2021年新推出的一款TYPEC转HDMI2.0转换芯片CS5266可以完全替代兼容AG9311

           CS5266是一款高性能type-C/DP1.4至HDMI2.0b转换器，设计用于将USB Type-C源或DP1.4源连接至HDMI2.0b接收器。CS5266AN集成了一个兼容DP1.4的接收器

HDMI2.0b兼容发射机。此外，还包括两个CC控制器，用于CC通信，以实现DP Alt模式和功率传输功能，一个用于上游Type-C端口，另一个用于下游端口

DP接口包括2条主通道、辅助通道和HPD信号。接收器支持每通道最大5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。

HDMI接口包括4个最小化传输差分信号时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达3Gpbs的数据速率，足以处理高达FHD 1080p 120Hz的视频分辨率UHD 4k 30Hz格式。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含了HDCP，CS5266AN允许安全传输受保护的内容。嵌入式密钥可提供最高级别的HDCP密钥安全性

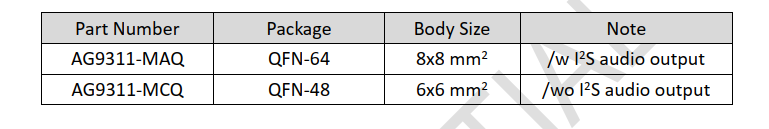

AG9311带PD3.0协议封装尺寸是：QFN64 CS5266 封装尺寸是:QFN68

CS5266与AG9311功能以及性能参数基本相同，CS5266是能够完全替代AG9311的！

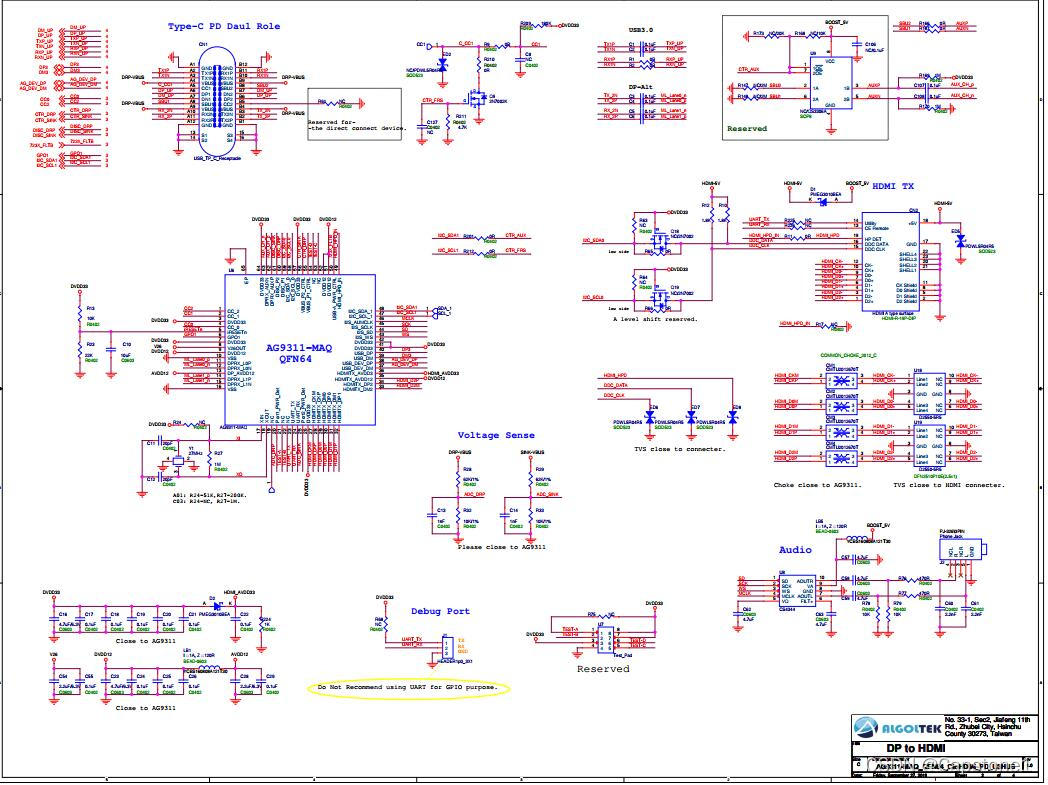

 AG9311电路设计原理图

 CS5266电路设计原理图

从两者电路图中可以看出:AG9311电路复杂，设计比较繁琐,而CS5266外围器件较少BOM成本比AG9311要低！
