Capstone/CS5212AN DP转VGA 适配器方案IC

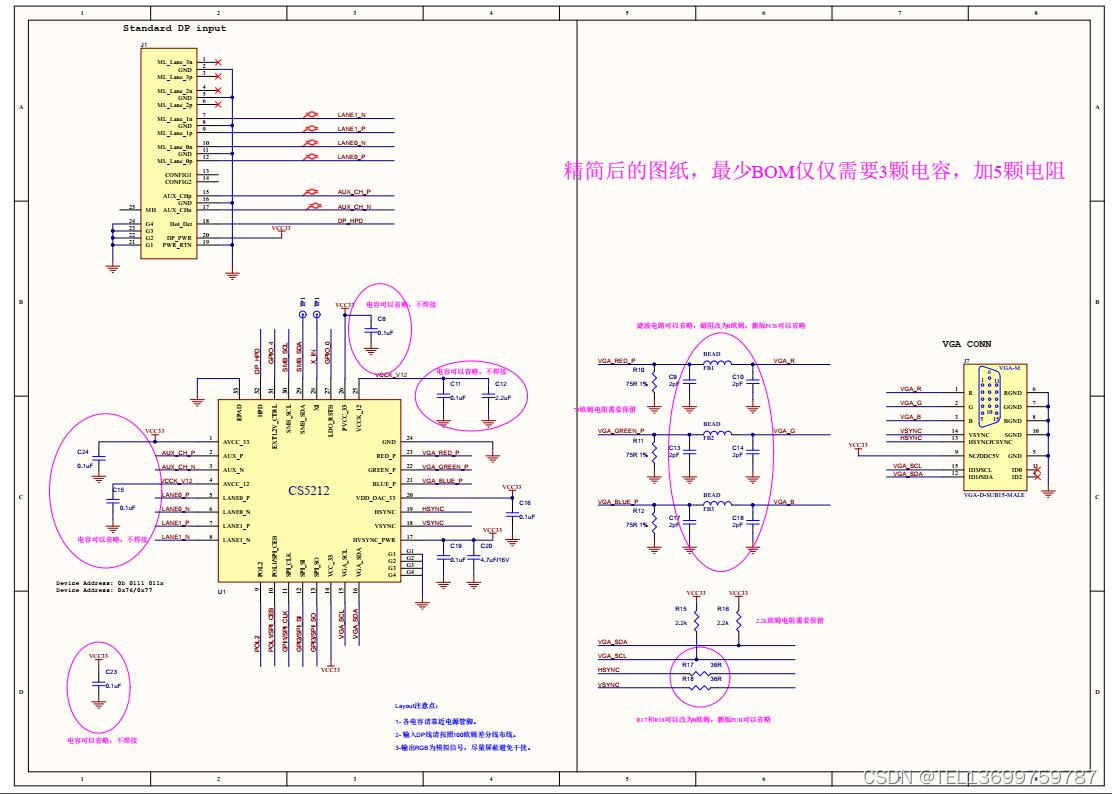

CS5212中文设计方案,替代瑞昱RTD2166,pin对pin替代RTD2166,外围器件少，设计版框尺寸小，整套方案成本BOM更低。

一、 CS5212AN功能概述

CS5212是一款DP端口到VGA转换器，它结合了DP输入接口和模拟RGB DAC输出接口。嵌入式单片机基于工业标准8051核心。

CS5212适用于多个细分市场和显示器应用程序，如笔记本电脑、主板、台式机、适配器、转换器和转接器。

二、 CS5212AN特性

2-lane通道VESA DisplayPort v1.1兼容接收机

VGA输出接口，DAC速度高达210MHz，8位

分辨率高达1920x1200x60（RB，缩小消隐），24位色深，1920x1440x60（RB，缩小消隐），或2048x152x60（RB，缩小消隐），24位色深，2048x1536x60（RB，缩小消隐），18位色深。

内置振荡器，不需要外部晶体

嵌入式线性压降调节器（LDO）

嵌入式微控制器

嵌入式EDID（如果终端设备没有，CS5212将响应EDID）

嵌入式V-sync/H-sync 5V缓冲器

使用内部预吹ROM支持EEPROM自定义模式

内部电源复位（POR）

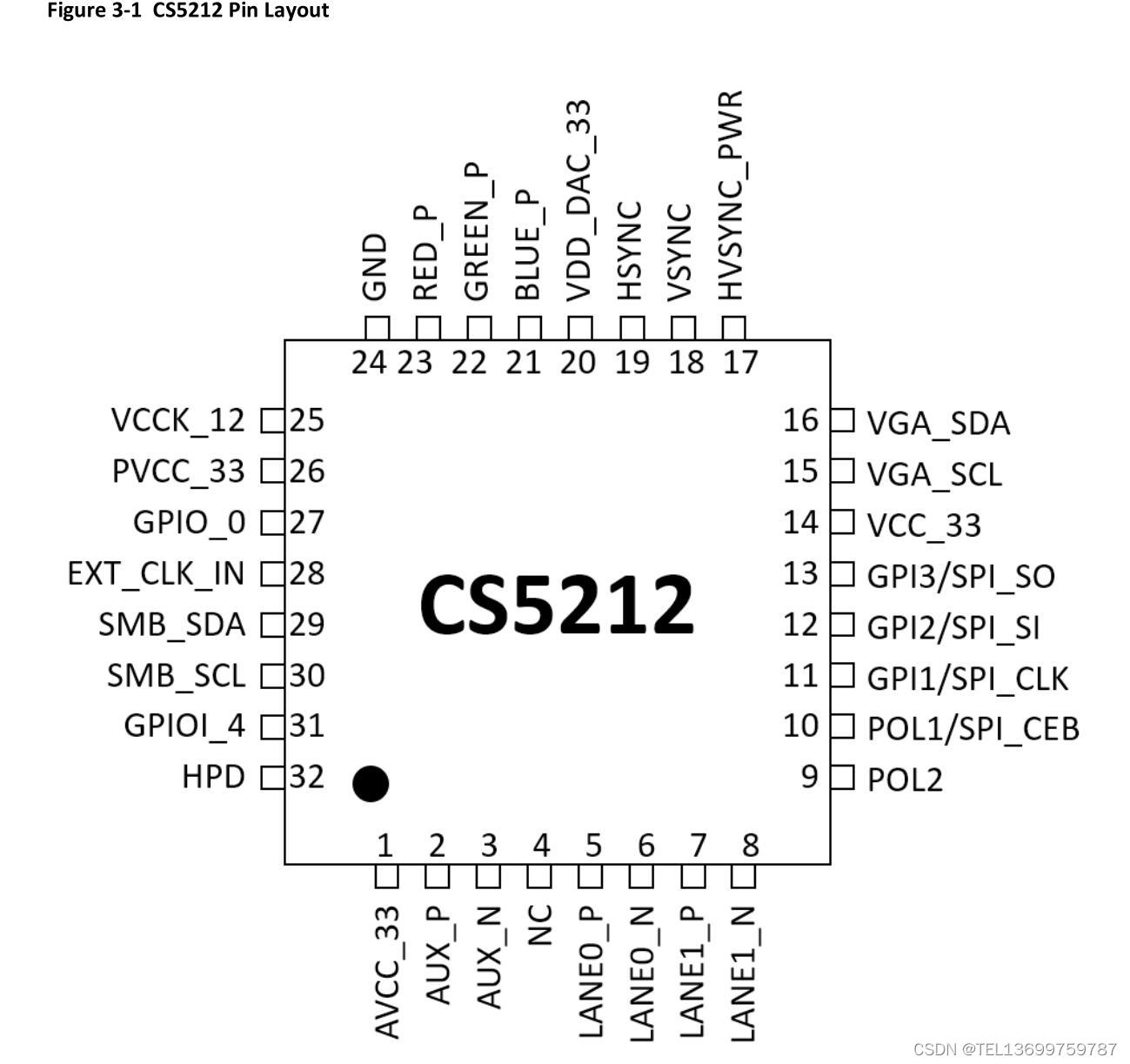

QFN32 4x4封装

DP数字输入

支持2通道数字输入，速度为RBR（1.62-Gbps）/HBR（2.7-Gbps）

符合VESA DisplayPort v1.1

内置高性能自适应均衡器

支持1-MHz AUX channel

支持HPD

VGA输出接口

三重8位DAC（数模转换器），时钟高达210 MHz

支持高达1920x1200x60、1920x1440x60（缩小消隐）、2048x152x60（缩小消隐）和2048x1536x60（缩小消隐）

嵌入式V-sync/H-sync 5V缓冲器

用于VGA连接器引脚的HBM 4-KV

VESA VSIS v1r2兼容

内置MCU控制器

业标准8051芯

支持I2C主从，支持400kHz。

电力与技术

3.3V电源

V-sync/H-sync 5V缓冲器的5V选项

超低待机功率<100uW

所有引脚的HBM 8-KV
