CS5216是一款单端口HDMI/DVI电平移位器，支持最高3.0-Gbps操作，具备重新定时功能和抖动清除。该设备提供自动断电、静噪管理，并可通过I2C或引脚设置进行配置。适用于4Kx2K和3D视频格式，具有内置DDC有源缓冲边带信号和可编程TMDS输出预加重。此外，还支持热插拔检测和2型双模DP电缆适配器寄存器。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

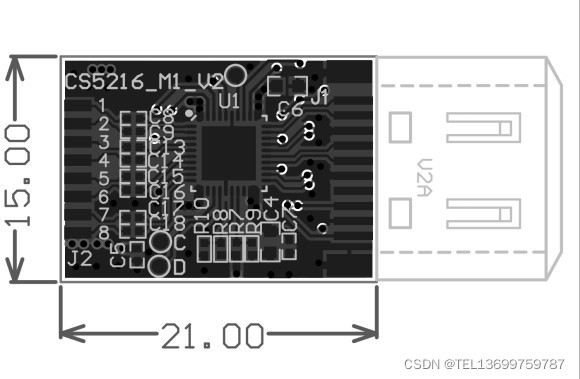

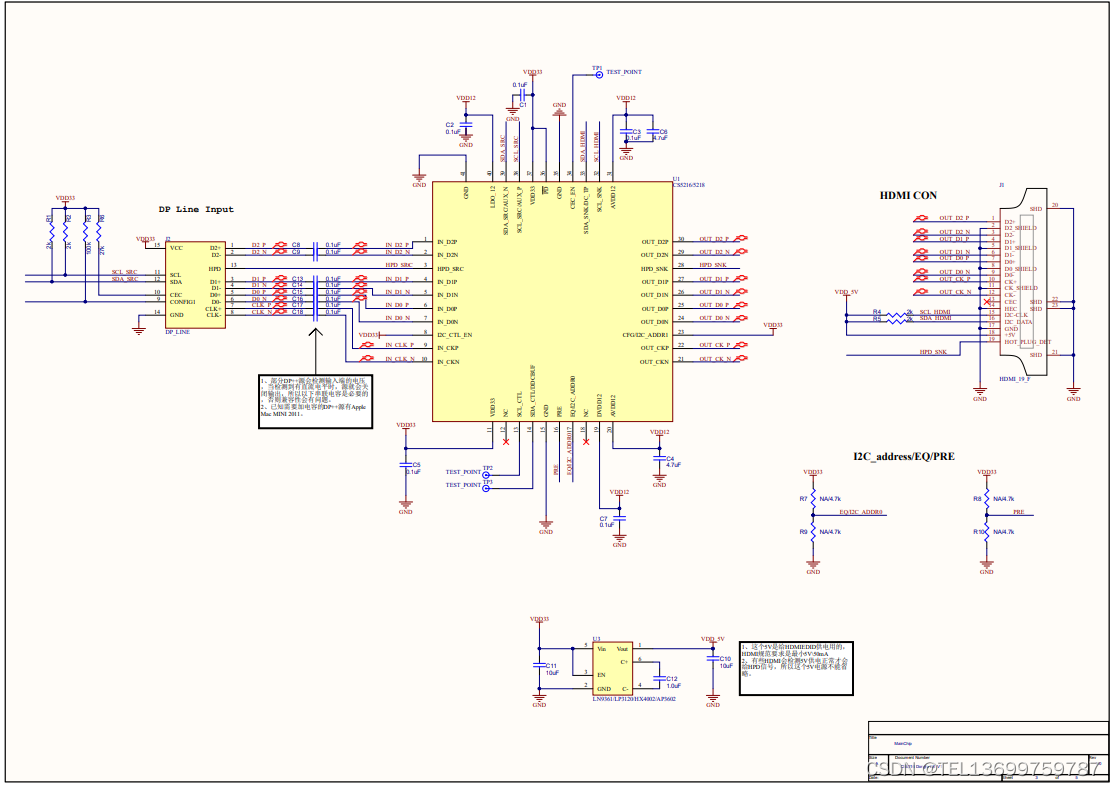

CS5216设计电路图，CS5216SCH原理图，CS5216参考电路图，CS5216demo演示板设计电路图

PS8402替代方案|Parade PS8402替代|pin对pin替代PS8402|CS5216 pin对pin替代PS8402

 简介：Capstone CS5216是一款单端口HDMI/DVI电平移位器/中继器，具有重新定时功能。它支持交流和直流耦合TMDS信号高达3.0-Gbps操作，可编程均衡和抖动清除。它包括2型双模DP电缆适配器寄存器，可用于识别电缆适配器的功能。这个抖动清除PLL可以更好地满足更高数据速率的HDMI抖动合规性。设备操作和配置可以通过引脚设置或I2C总线实现。提供自动断电和静噪功能灵活的电源管理。

CS5216功能特点：

符合高达3.0Gbps的HDMI 1.4b规格

通过HDMI支持4K x 2K和3D视频格式

可进行水平移动的交流联轴器

可重复使用的直流耦合

用于补偿PCB和/或连接器损耗的可编程接收器均衡

抖动清洗锁相环，以实现更好合规性

优越的对内和对间去偏

内置DDC有源缓冲边带信号

可编程TMDS输出预加重

自动断电管理

自动静噪故障安全和电源管理

I2C可通过AUX或DDC访问的2型双模DP电缆适配器寄存器

内置AUX到I2C桥接器，支持仅AUX的GPU

低功耗

引脚控制模式或I2C控制模式的灵活性

HDMI数字输入

HDMI 1.4b兼容

内置高性能自适应均衡器

支持热插拔检测

HDMI数字输出

HDMI 1.4b兼容

每个通道的最大数据速率高达3-Gbps

支持高达3840 x2160@30Hz或者4096x2160@30Hz

5x5mm 40针TQFN RoHS兼容无铅封装

  0°至70°C工作温度范围

ESD:HBM 8 kV
