Capstone/CS5266 TYPEC拓展坞带PD快充芯片 CS5266应用说明

  随着目前手机、笔电和平板类产品都是用的Type-C接口，特别是苹果类的笔电和平板就只有一个Type-C接口，在很多工作、学习、娱乐中突显很多不方便的情况，别是需要一些其他的功能如：鼠标键盘接口USB2.0，读取硬盘数据USB3.0，共享TF卡或CF卡，有线网接入，HDMI投屏输出等功能的时候，就需要有一个类似USB Type-c端口的拓展器来实现多口的功能输出。CS5266既可以实现USB TYPEC接口的多口功能拓展还可以具有PD3.0快速充电的功能，使得整个USB TYPEC拓展器除了拓展的功能外还有快速充电的功能，可以达到充电100W的效率。

下面详细讲述CS5266的功能概述和参数特性，以及设计USB TYPEC拓展坞带PD快充产品的应用途径和方案结构方框图。


CS5266特性参数：

嵌入式MCU和SPI-flash

嵌入式V-sync/H-sync缓冲区

嵌入式EDID（如果终端设备没有，CS5266AN将响应EDID）

支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的音频采样率

LPCM和压缩音频编码格式

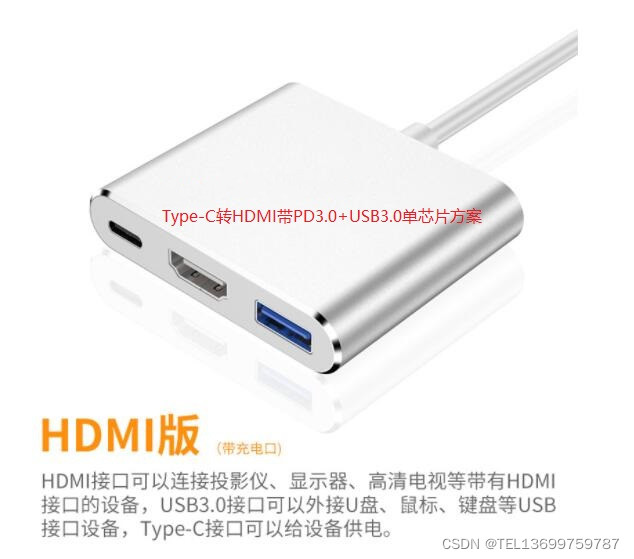

CS5266设计带PD快充USB TYPEC转HDMI

用于芯片控制的辅助通道、I2C主机接口

USB Type-C DisplayPort（DP）Alt模式输入（接收器）

USB Type-C规范1.2和向后兼容Type-C规范1.0

VESA DisplayPort TM v1.4兼容。支持2车道。

内置CC控制器，用于插头和方向检测

用于充电器和正常通信的双CC端口

高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道

USB Type-C通道配置（CC）功能

USB电源传输规范3.0兼容集成USB电源传输（PD-BMC）物理层。对消息的支持

协议。支持策略引擎。支持基本设备策略管理器

支持热插拔检测（HPD）

支持用于拓展坞应用程序的USB 3.0

CS5266管脚配置：

CS5266的应用：

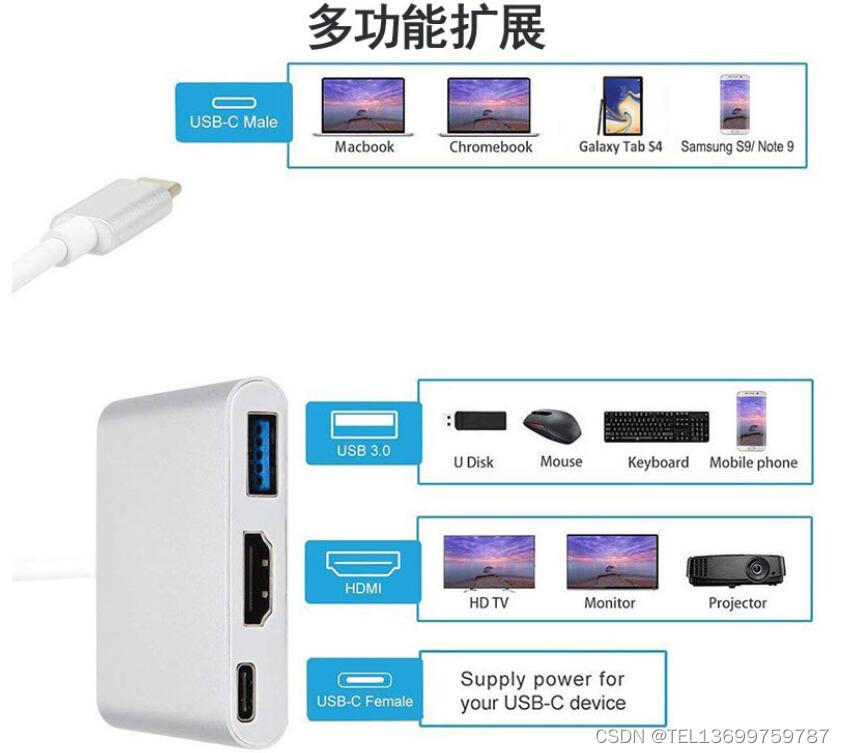

USB TYPEC 拓展坞

USB TYPEC扩展底座

USB type-C接口的各种扩展设备上

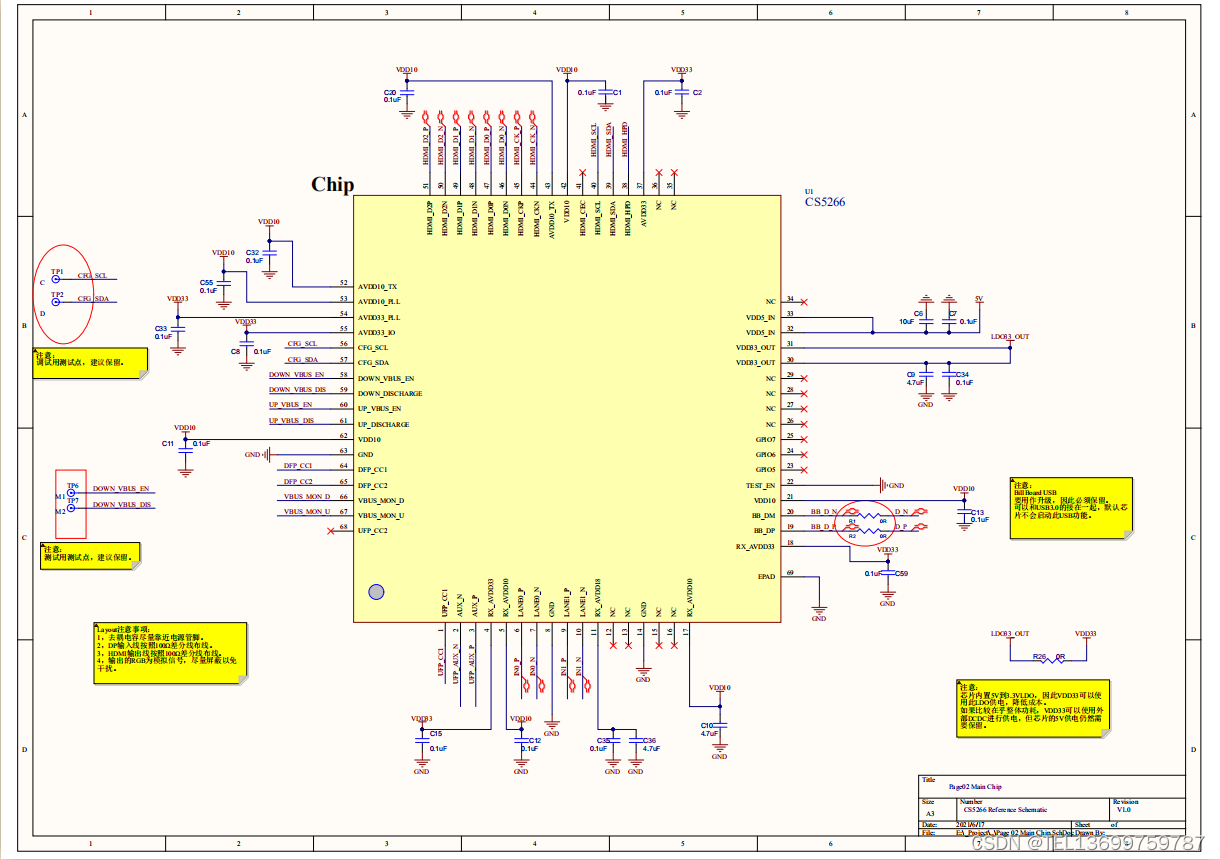

CS5266设计USB TYPEC转HDMI带PD拓展产品电路图：
