CS5212AN设计DP to Vga 高清转接器产品|DP转Vga高清1080P转接线产品

于 2021-12-02 14:18:10 发布
阅读量403 收藏 1
点赞数
CC 4.0 BY-SA版权
分类专栏： CS5212 DP转VGA方案 文章标签： CS5212 CS5212代理 Capstone
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Capstone1/article/details/121676035
DisplayPort to VGA高清转接器是一款内置转换芯片的产品，能够将DisplayPort信号转换为HDMI、DVI或VGA信号，最高支持10.80P分辨率和10.8Gbps的带宽。适用于DisplayPort接口的电脑、DV、平板等设备连接到VGA显示器或投影仪。产品符合DisplayPort v1.1标准，支持热插拔，设计稳定可靠，符合环保ROHS指令。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

Display to  Vga 高清转接器产品/Display to  Vga 高清1080P转接线产品特点：

DisplayPort为新一代影像显示接口技术的规格之一，可将笔记型计算机和消费电子设备连接到显示器，传递高画质影像信号。根据iSuppli的预测，迅速崛起的DisplayPort技术将可望承袭VGA与DVI接口的市场，成为PC领域的主流技术，与主导消费性电子领域的HDMI技术并驾齐驱。这两种技术的并存则创造了于两种接口间讯号传输时电压转换的需求。

产品内置转换芯片,能将DISPLAYPORT的信号转换成HDMI/DVI/VGA信号,并能符合HDMI 1.4版的要求达到10.2G的带宽.如增加HDMI公转DVI母的线或转接头能连接DVI的显示设备且支持1080P。

Display to  Vga 高清转接器产品/Display to  Vga 高清1080P转接线产品特性：
        ◇支持DisplayPort v1.1；
        ◇支持 DisplayPort信号到HDMII信号的转换；
        ◇支持20pin的DisplayPort接口；
        ◇支持高达10.8Gbps的视频带宽；
        ◇最高支持QXGA （1920*1200）分辨率输出；
        ◇支持1Mbps的双向辅助通道；
        ◇支持单向、单通道、四线连接；
        ◇支持热插拔。
        ◇内置转换芯片，无需外接电源
        ◇严格按照DisplayPort标准设计，端口采用锁扣设计，信号传输稳定可靠

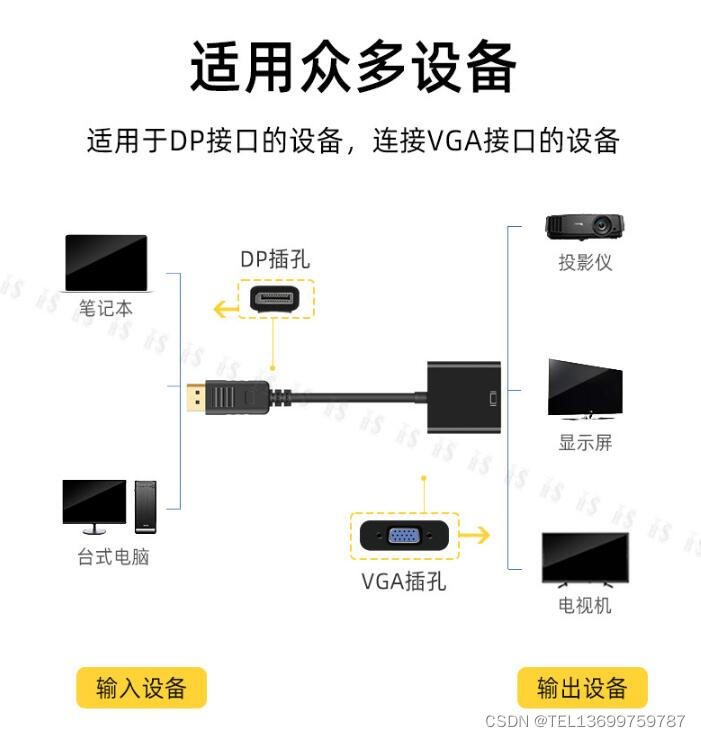

Display to  Vga 高清转接器产品/Display to  Vga 高清1080P转接线产品主要适用所有带DisplayPort接口的电脑，DV，平板，MP4等输出到VGA的显示器投影仪.

CS5212AN设计Display to  Vga 高清转接器产品/Display to  Vga 高清1080P转接线产品

参数说明：

*视频输入信号：5Volts p-p (TTL)
*最大信号联接范围达到1920x1200, 1080p
*视频扩大器带宽：154MHz/144MHZ
*输入输出联接：
输入：DisplayPort公头20pin；
RGB模拟视频输出：HDMI、DVI、VGA 15PIN母头；
*环保符合ROHS指令；

支持分辨率：800*600,1024*768,1280*720,1280*1024,1920*1080

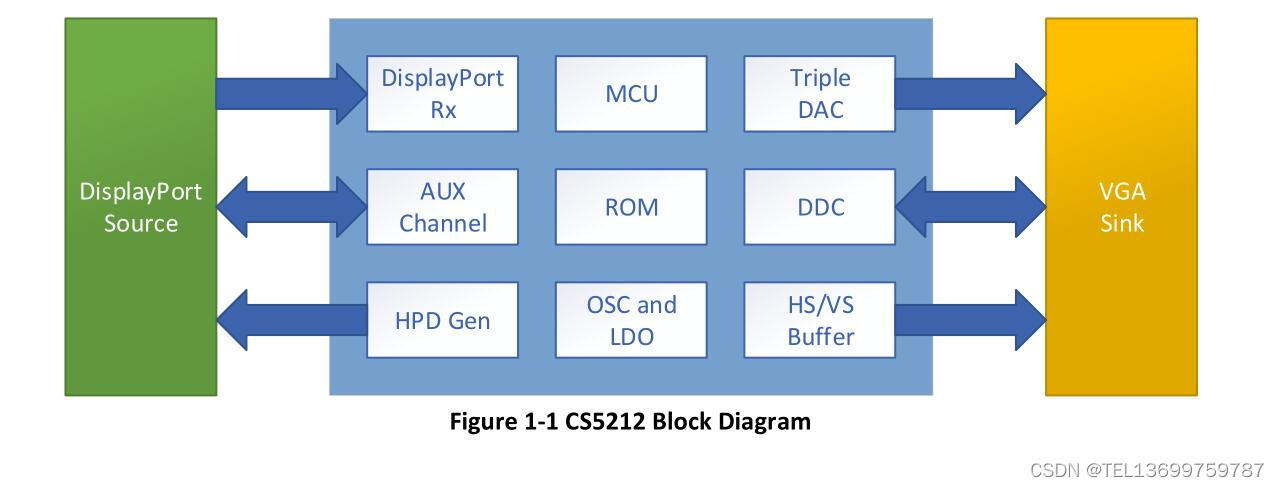

CS5212AN设计Display to  Vga 高清转接器产品/Display to  Vga 高清1080P转接线产品结构方框图如下：

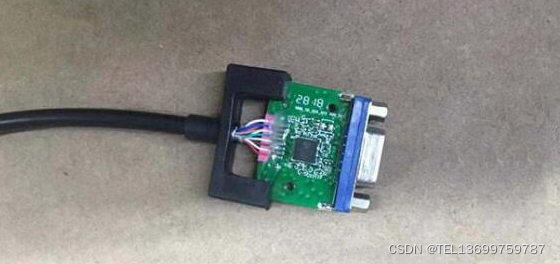

具体CS5212AN设计 Display to  Vga 高清转接器产品/Display to  Vga 高清1080P转接线产品PCB板图如下：

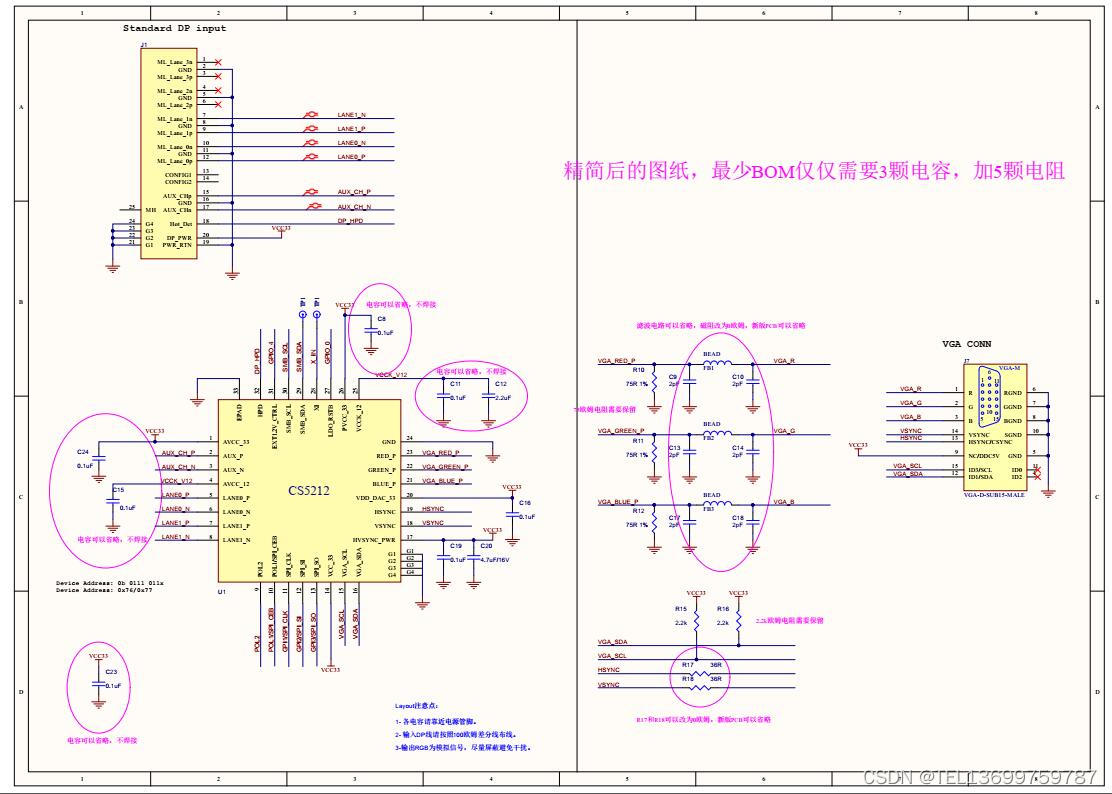

CS5212AN设计  Display to  Vga 高清转接器产品/Display to  Vga 高清1080P转接线产品设计原理图如下所示：

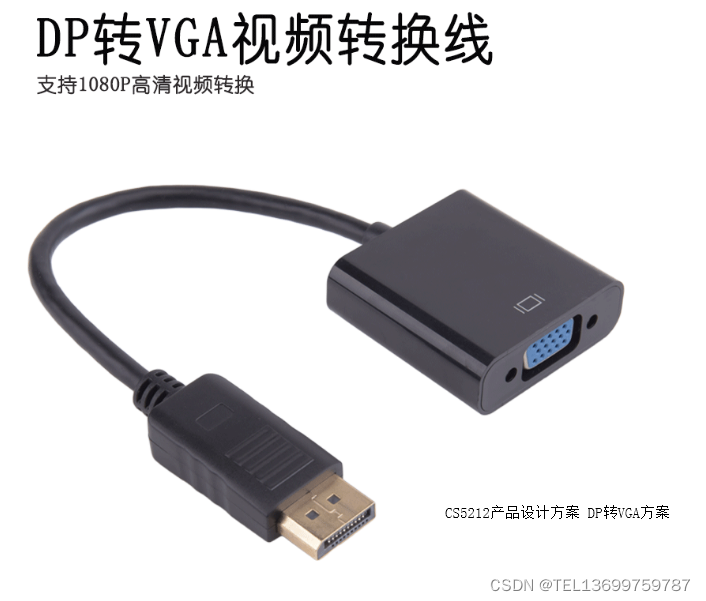

设计以上产品形态如下图所示：



 CS5212详细的设计资料和设计规格书如下面附件中：

CS5212_Datasheet规格书.pdf_cs5212中文pdf-互联网文档类资源-优快云下载
