本文介绍了CS5218这款单端口DP转HDMI2.0b转换器芯片的主要特性和应用。该芯片支持高达3.0 Gbps的数据率，并具备重新定时功能，适用于4Kx2K和3D视频格式的传输。此外，还支持热插拔检测和自动断电管理等实用功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、CS5218概述

 CS5218是一款单端口DP转HDMI2.0b转换器芯片，具有重新定时功能。它支持交流和直流耦合过渡调制差分信号高达3.0-Gbps的操作与可编程均衡和抖动清洗。它包括2路双模DP电缆适配器寄存器，可用于识别电缆适配器的功能。抖动清除PLL可以更好地满足更高数据速率的HDMI抖动合规性。

二、CS5218参数特性：

符合高达3.0Gbps的HDMI 1.4b规格

通过HDMI支持4K x 2K和3D视频格式

可进行水平移动的交流联轴器

可重复使用的直流耦合

用于补偿PCB和/或连接器损耗的可编程接收器均衡

抖动清洗锁相环，以实现合规性

优越的对内和对间去偏

内置DDC有源缓冲边带信号

可编程过渡调制差分信号输出预加重

自动断电管理

自动静噪故障安全和电源管理

I2C可通过AUX或DDC访问的2型双模DP电缆适配器寄存器

内置AUX到I2C桥接器，支持仅AUX的GPU

低功耗

引脚控制模式或I2C控制模式的灵活性

HDMI数字输入

HDMI 1.4b兼容

内置***自适应均衡器

支持热插拔检测

HDMI数字输出

HDMI 1.4b兼容

每个通道的数据速率高达3-Gbps

支持高达3840 x2160@30Hz 或者4096x2160@30Hz

5x5mm QFN40  RoHS 兼容无铅封装

0° 至70°C工作温度范围

ESD: HBM 4 kV

电力与技术

单个3.3V电源

内置1.2V LDO

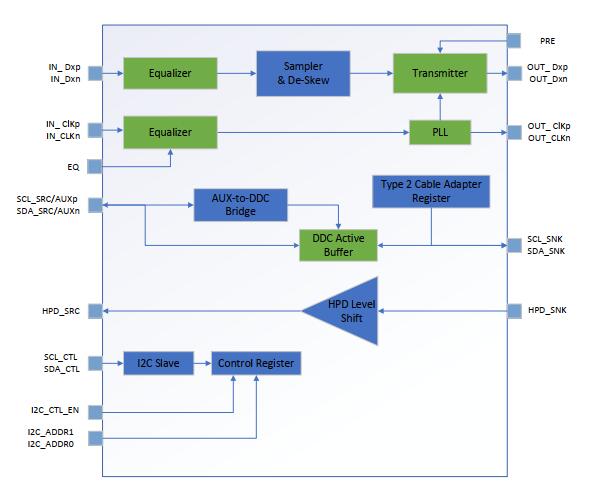

三、CS5218设计DP转HDMI 4K30HZ转接方案结构方框图：

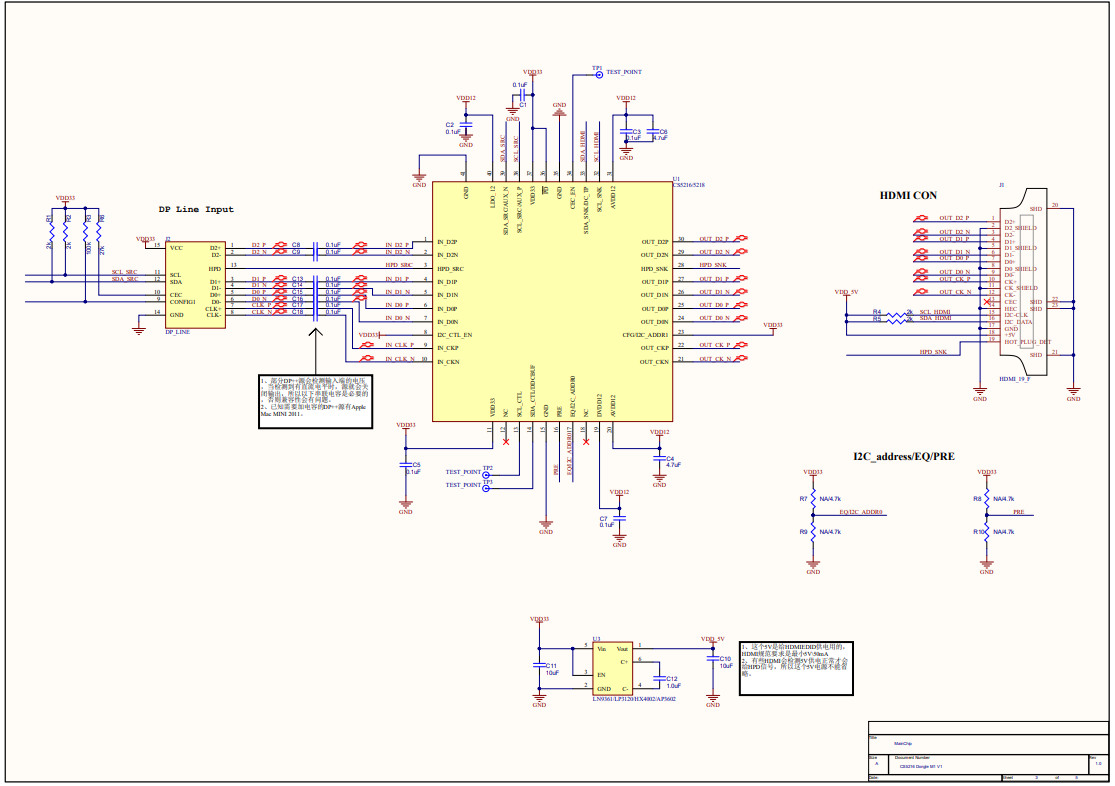

四、CS5218设计DP转HDMI2.0b或者DP转HDMI 4K 30Hz转换器方案电路原理图：

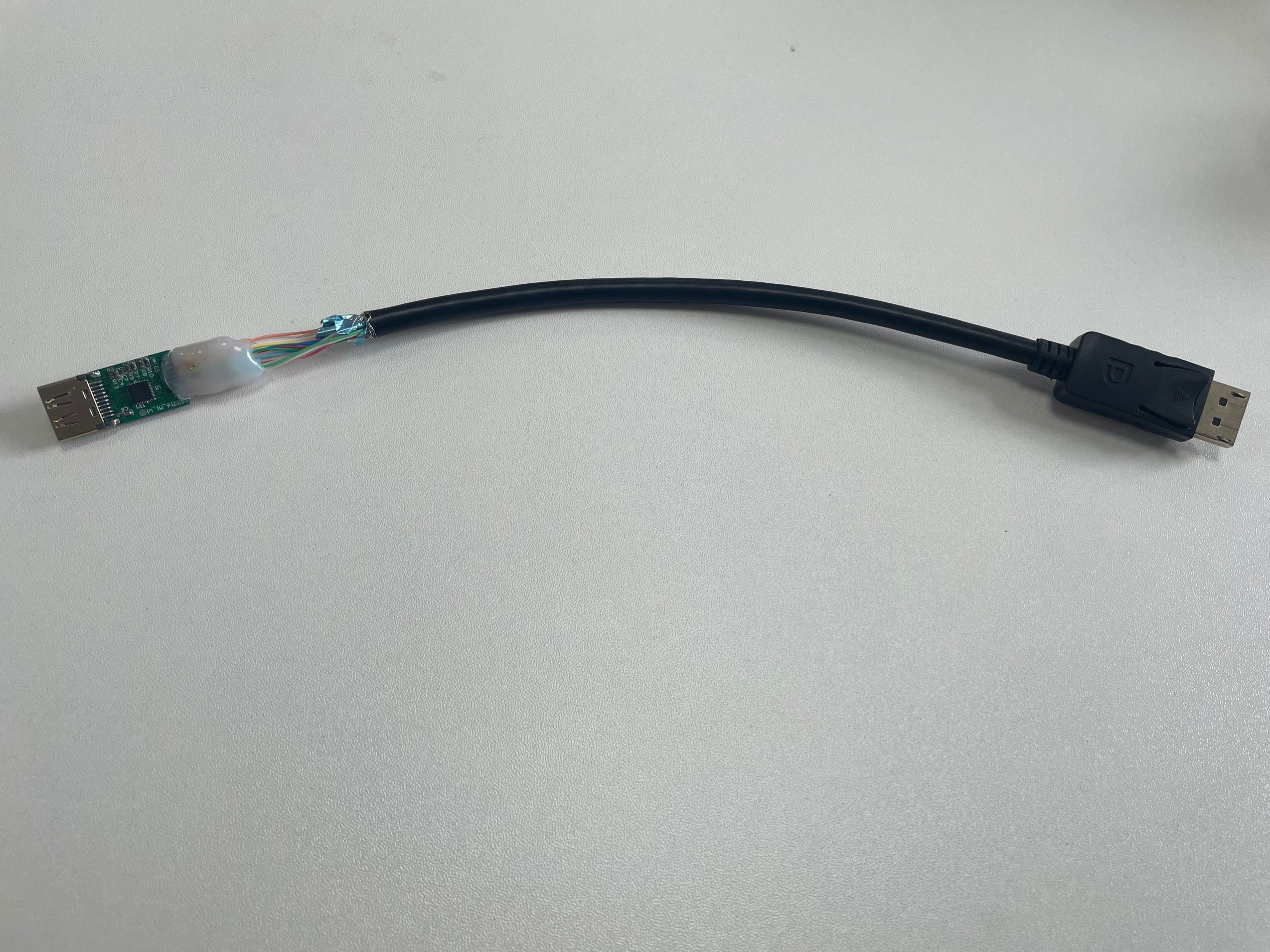

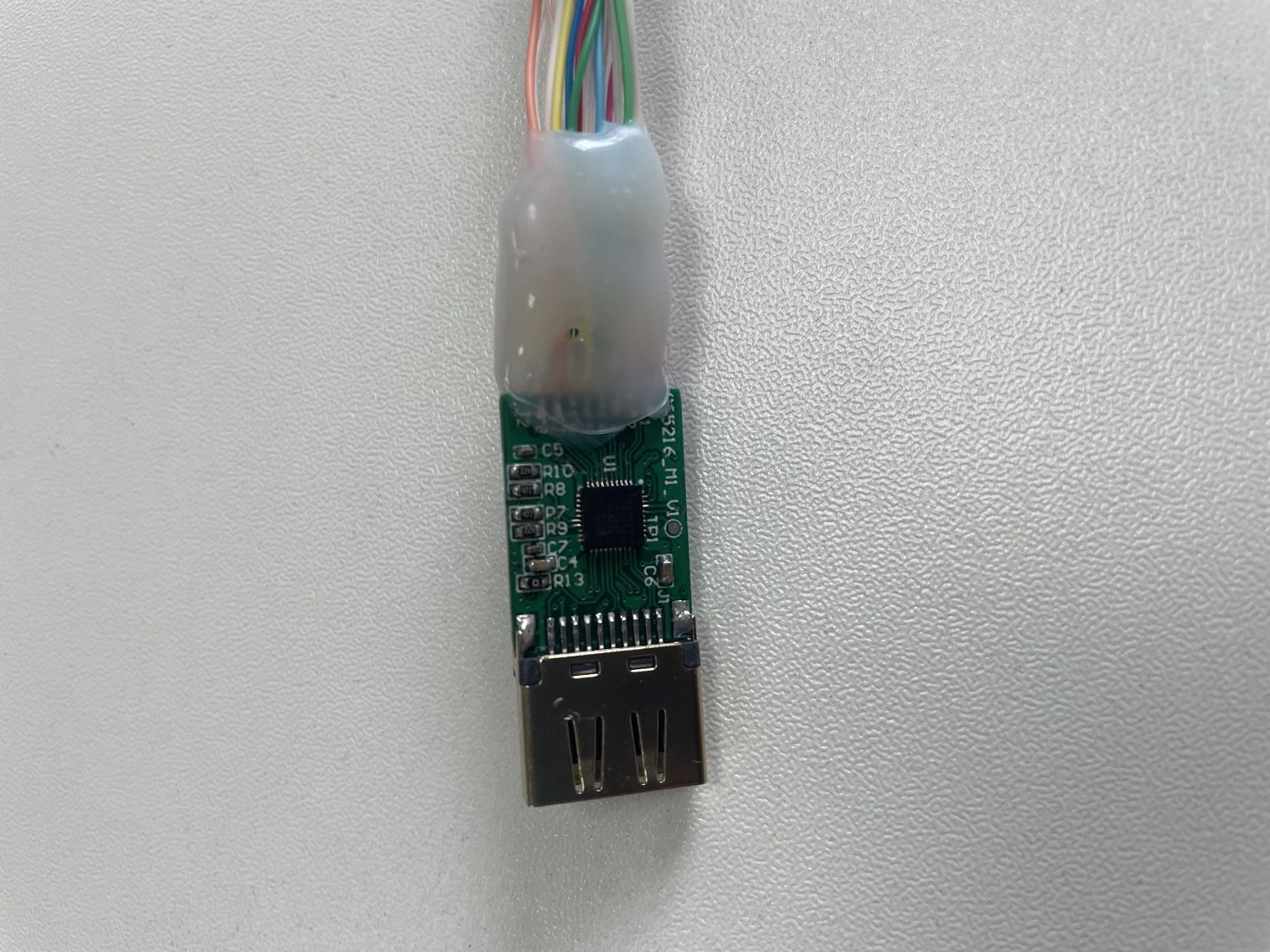

CS5218设计DP转HDMI转换器或者转接线方案PCB板图如下：
