CS5212替代RTD2166|低BOM成本替代RTD2166

低BOM成本替代RTD2166 IT6561 DP转VGA方案设计|CS瑞奇达CS5212替代RTD2166|CS5212替代IT6516

       Realtek RTD2166  ITE  IT6561这两款都是单芯片显示器端口到VGA的控制芯片，Realtek RTD2166  ITE  IT6561主要适用于多个Dongle市场和Displayport显示应用，如笔记本电脑、主板、台式机、DP转换器和对接系统。

   Capstone  CS5212可以完全替代和兼容RTD2166、IT6561，且在替代RTD2166的过程中，不需要更改任何电路，可以直接PIN TO PIN替代RTD2166，且CS5212内置晶振，整体方案设计过程中，只需要3个电容和5个电阻就可以设计整个方案，其电路板整体的BOM成本较RTD2166要低，外围精简电路和减少的元器件使得整个方案更具有***。

     CS5212详细的参数如下所示：

2lane通道VESA DisplayPort v1.1兼容接收机

VGA输出接口，DAC速度高达210MHz，8位

分辨率高达1920x1200x60（RB，缩小消隐），24位色深，1920x1440x60（RB，缩小消隐），或2048x152x60（RB，缩小消隐），24位色深，2048x1536x60（RB，缩小消隐），18位色深。

内置振荡器，不需要外部晶体

嵌入式线性压降调节器（LDO）

嵌入式微控制器

嵌入式EDID（如果终端设备没有，CS5212将响应EDID）

嵌入式V-sync/H-sync 5V缓冲器

使用内部预吹ROM支持EEPROM自定义模式

内部电源复位（POR）

QFN32 封装

DisplayPort数字输入特性

支持2通道数字输入，高速度为RBR（1.62-Gbps）/HBR（2.7-Gbps）

符合VESA DisplayPort v1.1

内置***自适应均衡器

支持1-MHz AUX channel

支持HPD

VGA输出接口特性

z三重8位DAC（数模转换器），时钟高达210 MHz

嵌入式V-sync/H-sync 5V缓冲器

用于VGA连接器引脚的HBM 4-KV

VESA VSIS v1r2兼容

内置MCU控制器

业标准8051芯

支持I2C主从，支持400kHz。

电力与技术参数特性

3.3V电源

V-sync/H-sync 5V缓冲器的5V选项

超低待机功率<100uW

所有引脚的HBM 8-KV

综上所示：

CS5212参数特性与 RTD2166  ITE  IT6561基本一致，在功能实现上是可以完全替代 RTD2166  ITE  IT6561的。

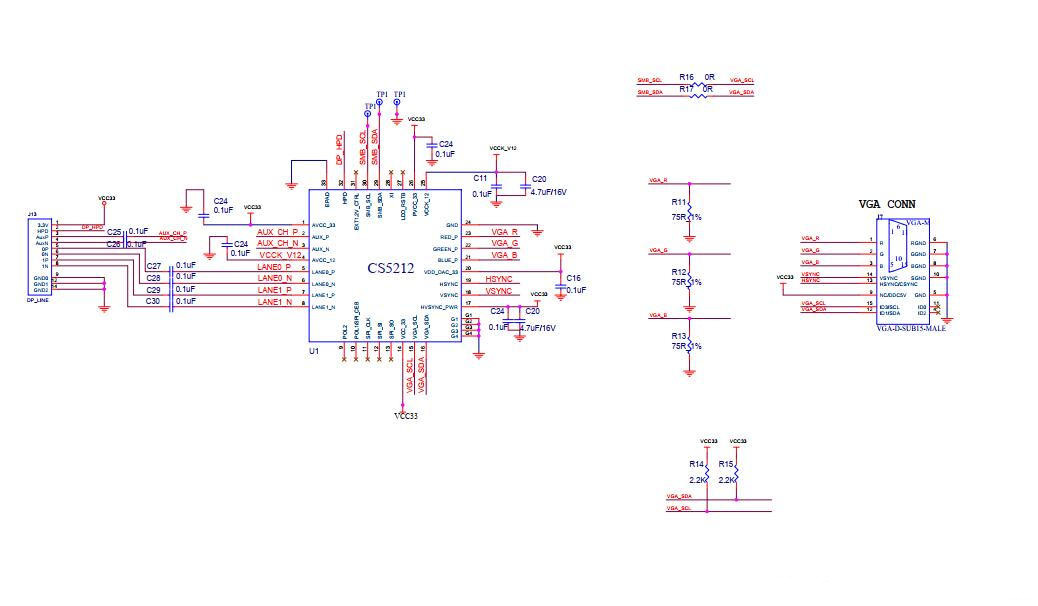

CS5212设计DP转VGA信号转换器方案电路设计原理图如下：

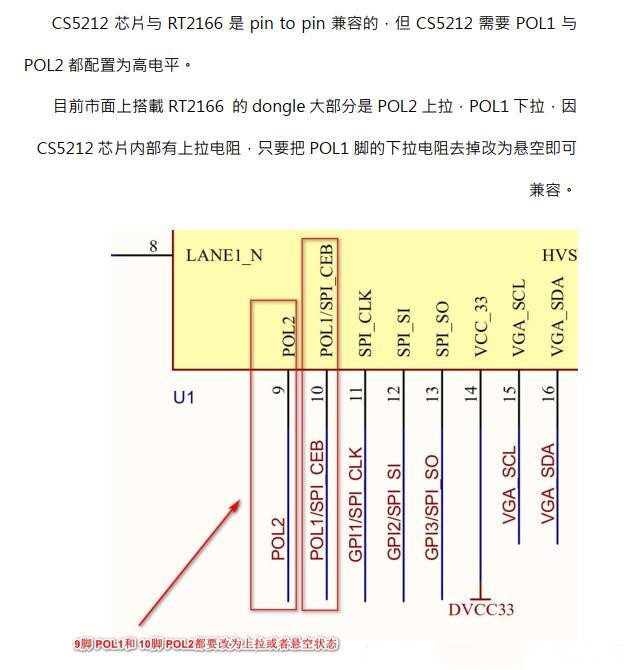

CS5212 可以PIN TO  PIN 替代RTD2166电路原理图更改方式：
