CapstoneCS5269Type-c转HDMI带PD3.0快充芯片

CS5269: USB-C to HDMI 4K@60Hz + VGA + PD3.0 (No USB3.0)

Type-C输出转换芯片，内含HDMI，VGA，PD3.0，能支持4k@60Hz分辨率，是目前业内集成度的一颗芯
片，单芯片加较少的外围电路就能满足目前Docking市场的大多需求，创新点：
1. 创新的发送器物理层设计，极大的减小了芯片面积
2. DP的自适应均衡算法，可以适应各种不同衰减的cable。
3. 创新的供电处理架构和算法，提供大的充电电流的同时保证了系统电源的稳定。
4. 高精度度的ADC来监控系统的运行状况，提高了系统的鲁棒性​​​​​​​

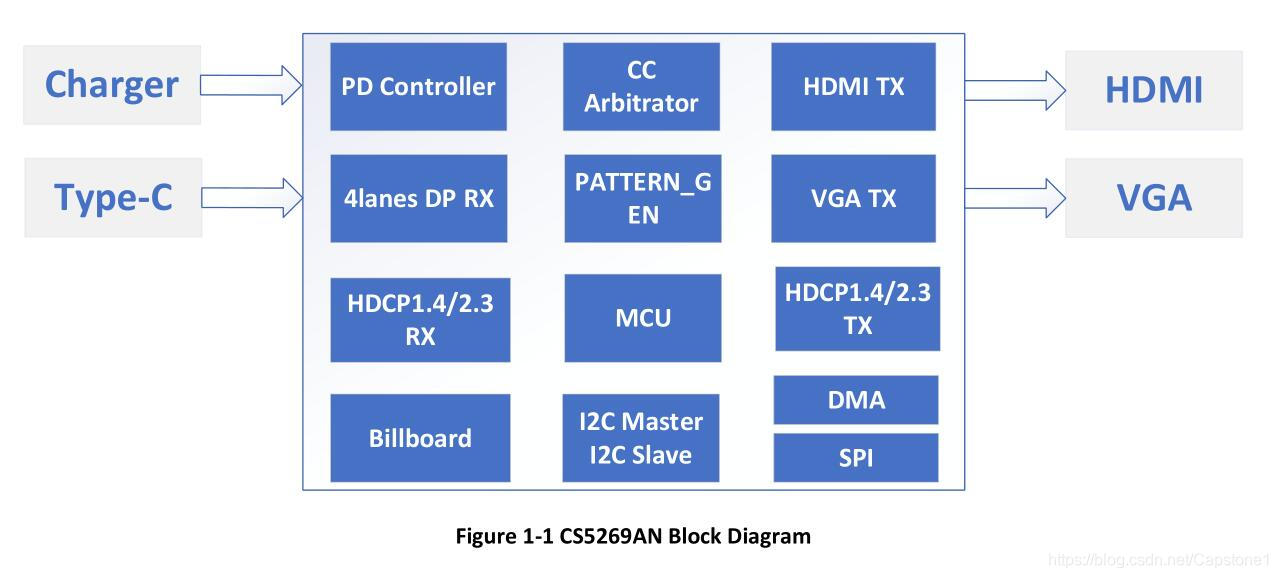

Capstone CS5269AN是一款高性能Type-C/DP1.4至HDMI2.0b和VGA转换器，设计用于USB Type-C源或DP1.4源连接到HDMI2.0b接收器。CS5269AN集成了DP1.4兼容接收机、兼容HDMI2.0b的发射机和VGA输出接口。另外，两个CC控制器包括CC通信，以实现DP Alt模式和PD传输功能，一个用于上游Type-C端口和另一个用于下游端口。

DP接口包括4条主通道、辅助通道和HPD信号。支持5.4Gbps(HBR2）的数据速率。DP接收机兼容HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。

HDMI接口包括4个时钟/数据对、DDC和HPD信号。HDMI发射能够支持高达6Gpbs的数据速率，足以处理高达FHD 1080p 120Hz的视频分辨率和UHD 4k 60Hz格式。HDMI发射包含支持HDCP1.4和HDCP2.3。由于包含HDCP，CS5269AN允许安全传输受保护的内容，嵌入式密钥可提供

级别的HDCP密钥安全性。

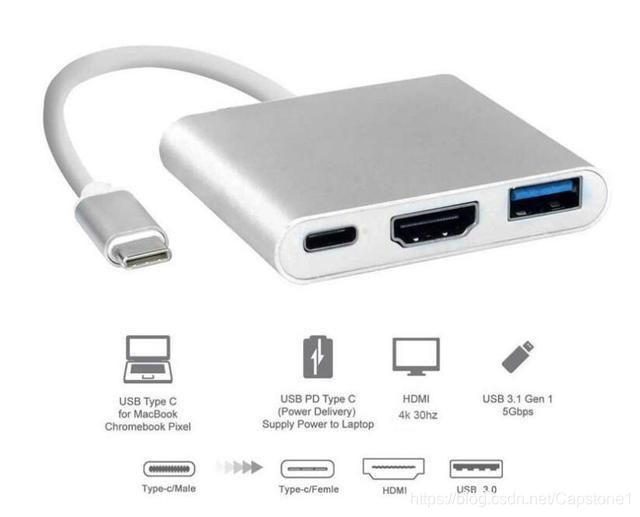

  CS5269AN是一种高度集成的单芯片，适用于多个细分市场和显示应用，如适配器、扩展坞等。

 USB Type-C 规范 1.2

兼容VESA DisplayPort TM (DP) v1.4

兼容HDMI规范v2.0b，数据速率高达每通道6-Gbps。

兼容USB Power Delivery(PD) v 3.0 t

支持所有USB Type-C Channel Configuration (CC)通道配置

内置晶振，无需外部晶振

内置MCU和SPI flash

嵌入式V-sync/H-sync

嵌入式EDID（如果终端设备没有，CS5269AN将响应EDID）

支持HDCP 1.4和HDCP2.3，带on-chip keys以支持HDCP中继器。

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的音频采样率

LPCM和压缩音频编码格式

用于芯片控制的辅助通道、I2C主机接口

USB Type-C DisplayPort（DP）Alt模式输入（接收器）

USB Type-C规范1.2和向后兼容Type-C规范1.0

VESA DisplayPort TM v1.4兼容。支持4-lane

内置CC控制器，用于插头和方向检测

用于充电器和正常通信的双CC端口

高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1-MHz AUX

USB Type-C通道配置（CC）功能

USB Power Delivery Spec 3.0 兼容集成USB Power Delivery (PD-BMC) PHY. Support for Message Protocol. 支持Policy Engine. 支持basic Device Policy Manager

支持热插拔检测（HPD）

HDMI数字输出

兼容HDMI 2.0b

每个通道的数据速率高达6-Gbps

支持高达3840 x2160@60Hz 或者4096x2160@60Hz

音频流处理

LPCM和压缩音频编码格式

192k Hz x8通道的音频采样率支持高动态范围（HDR）元数据处理

VGA输出接口

时钟频率高达210MHz的三重8位DAC（数模转换器）

支持高达1920x1200@60Hz, 1920x1440@60Hz （降低消隐），2048x1152@60Hz （降低消隐），以及2048x1536@60Hz （降低消隐）

嵌入式V-sync/H-sync缓冲

符合VESA VSIS v1r2

其它

支持I2C主从高达400 kHz。

HBM 4KV用于连接器引脚

8*8mm 68针QFN68封装，带e-Pad

Power 技术

    5V/1.0V系统电压，集成3.3V LDO和1.8V LDO。

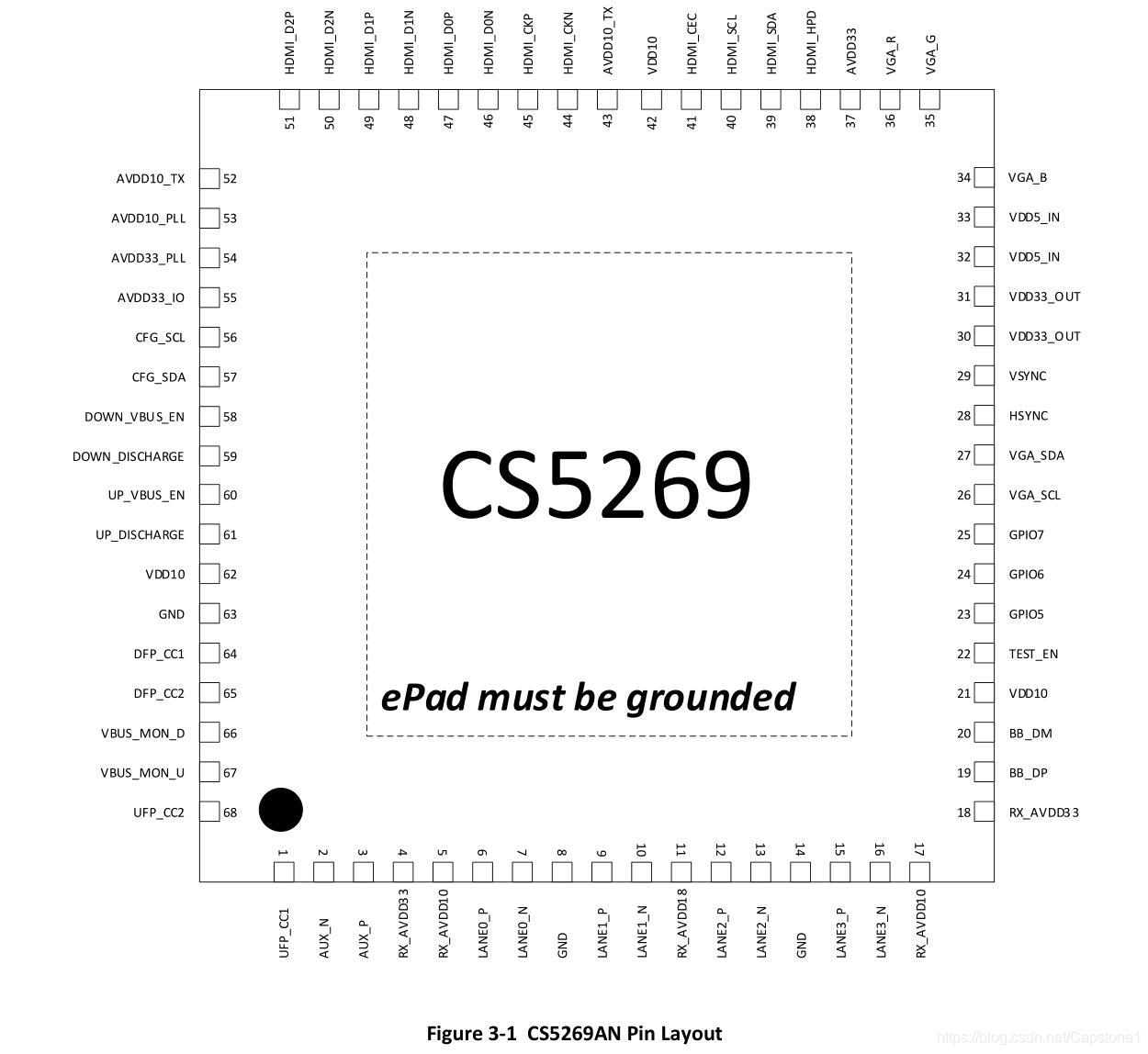

CS5269引脚定义图
