CS5262|Capstone CS5262|CS5262DP转HDMI+VGA方案

CS5262概述

Capstone CS5262AN是一款高性能DP1.4到HDMI2.0b和VGA转换器，设计用于将DP1.4信号源连接到HDMI2.0接收器。CS5262AN集成了DP1.4兼容接收机和HDMI2.0兼容接收机发射机和VGA输出接口。

DP接口包括4条主通道、辅助通道和HPD信号。接收器支持每通道最大5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。

HDMI接口包括4个TMDS时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达6Gpbs的数据速率，足以处理高达FHD 1080p 120Hz和UHD 4k 60Hz格式的视频分辨率。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含了HDCP，CS5262AN允许安全传输受保护的内容。嵌入式密钥可提供最高级别的HDCP密钥安全性。

CS5262AN是一种高度集成的单芯片，适用于多个细分市场和显示应用，如DP端口、扩展底座等。

CS5262AN特性

Ÿ

VESA DisplayPort TM（DP）v1.4兼容接收机

HDMI规范v2.0b兼容发射机，数据速率高达每通道6-Gbps。

内置振荡器，无需外部晶体

嵌入式MCU和SPI-flash

嵌入式V-sync/H-sync缓冲区

嵌入式EDID（如果终端设备没有，CS5262AN将响应EDID）

支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的最大音频采样率

LPCM和压缩音频编码格式

用于芯片控制的辅助通道、I2C主机接口

DisplayPort输入（接收器）

VESA DisplayPort TM v1.4兼容。支持4lan。

高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道

支持热插拔检测（HPD）

HDMI数字输出

HDMI 2.0b兼容

每个通道的最大数据速率高达6-Gbps

支持高达3840 x2160@60Hz 或者4096x2160@60Hz

音频流处理

LPCM和压缩音频编码格式

192k Hz x8通道的最大音频采样率支持高动态范围（HDR）元数据处理

VGA输出接口

时钟频率高达210MHz的三重8位DAC（数模转换器）

支持高达1920x1200x60、1920x1440x60（缩小消隐）、2048x1152x60（缩小消隐）和2048x1536x60（减少消隐）

嵌入式V-sync/H-sync缓冲区

符合VESA VSIS v1r2

支持I2C主从高达400 kHz。

HBM 4KV用于连接器引脚

8*8mm QFN68，带e-Pad

电力与技术

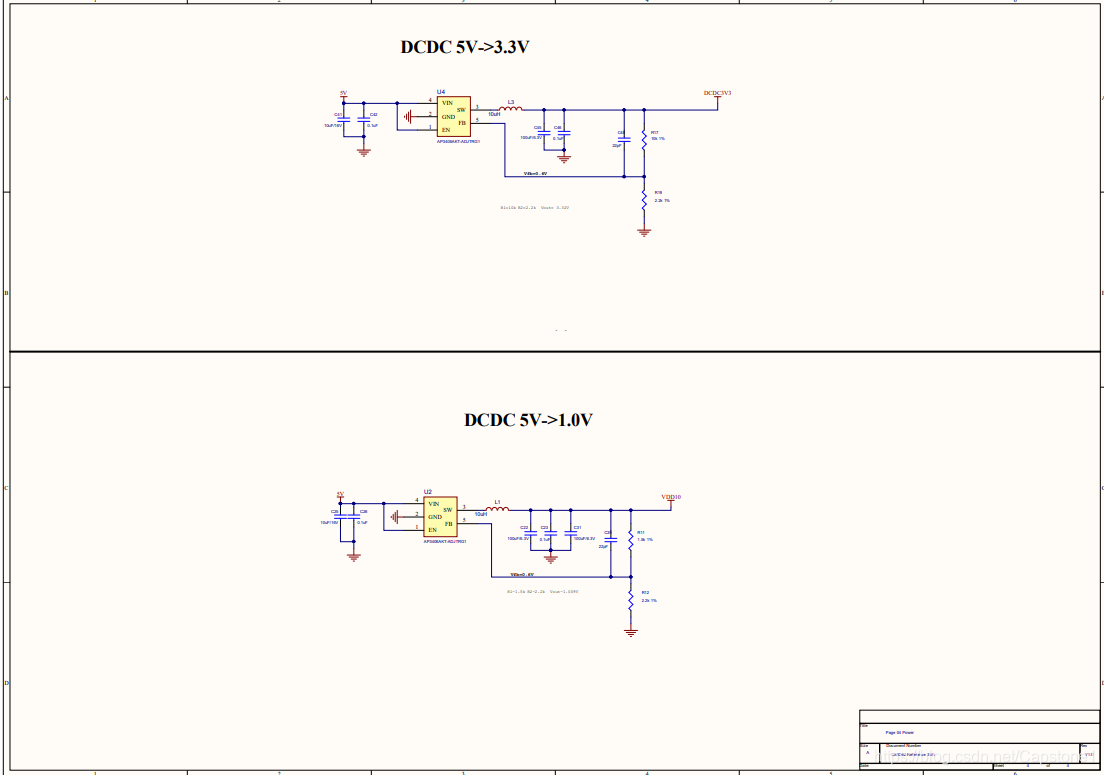

5V/1.0V系统电压，集成3.3V LDO。

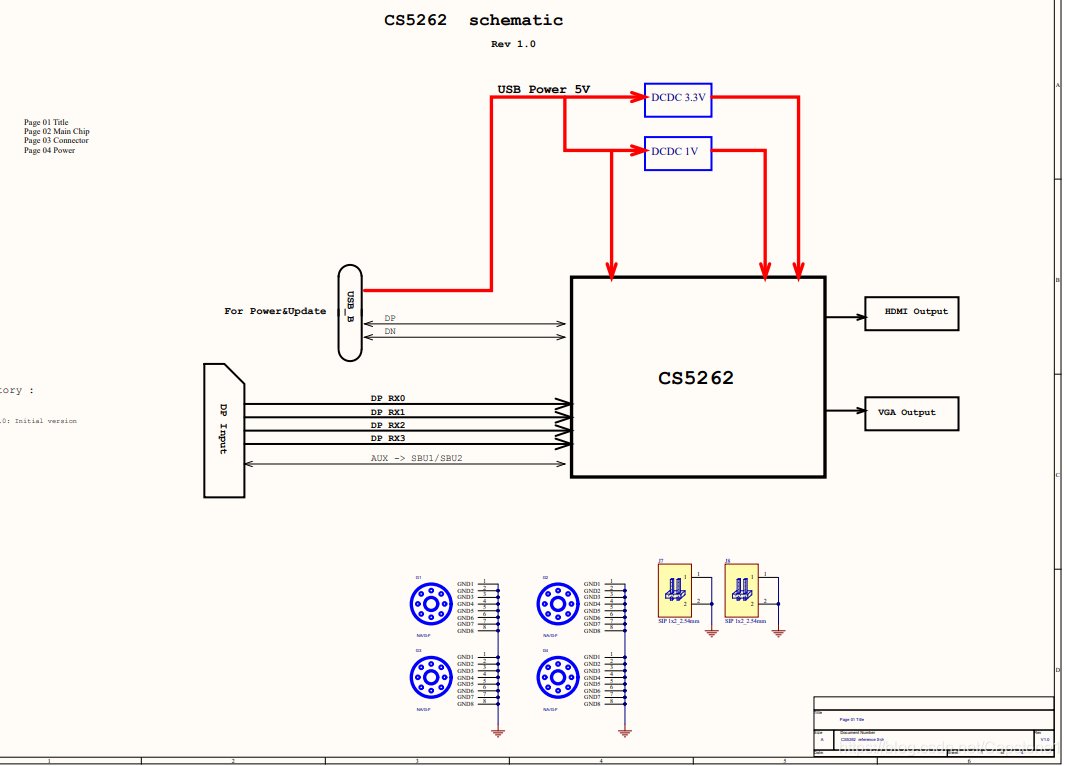

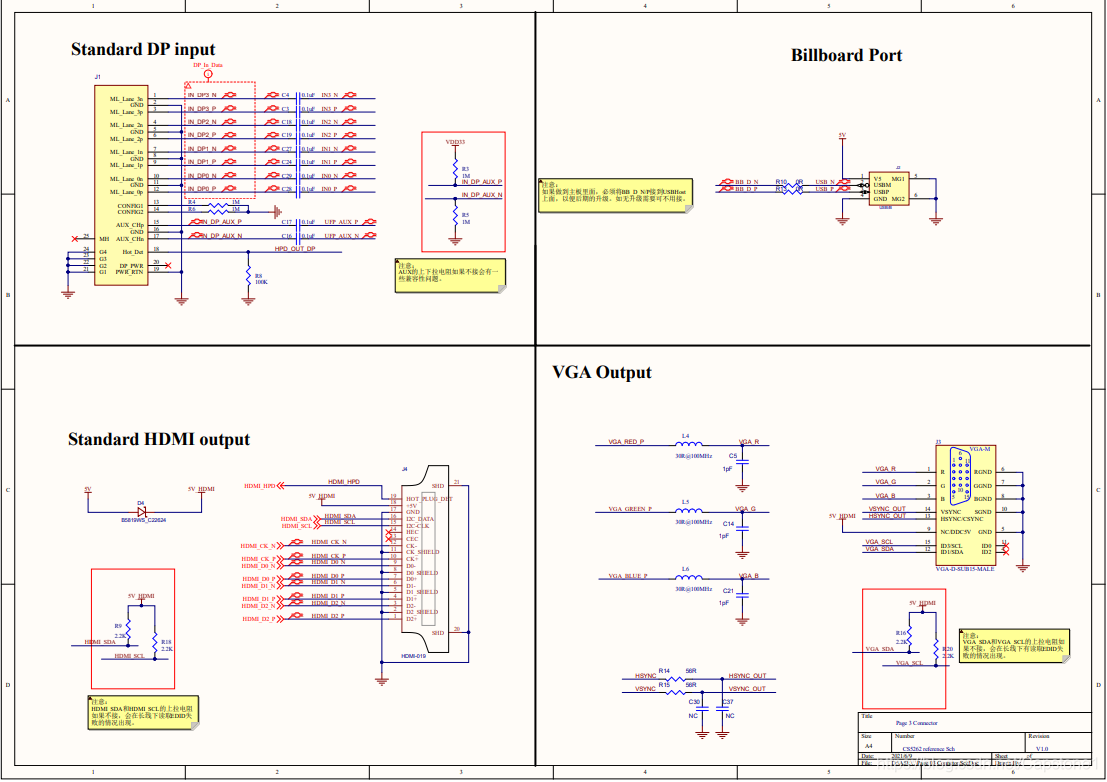

CS5262DP转HDMI+VGA方案
