在FPGA设计中，时钟管理是整个系统稳定运行的基石。Xilinx的Clocking Wizard IP核作为时钟管理的核心工具，能够极大地简化复杂的时钟设计。本文将带你从基础使用到高级应用，全面掌握这个强大的工具。

一、Clocking Wizard是什么？

Clocking Wizard是Xilinx Vivado设计套件中的一个IP核，用于自动化和简化FPGA中的时钟管理。它提供了一个图形化界面来配置MMCM（混合模式时钟管理器）和PLL（锁相环），让开发者无需深入理解底层复杂的时钟架构，就能生成稳定、精确的时钟信号。

核心价值：

将复杂的时钟管理设计图形化、自动化
降低设计难度和出错风险
优化时钟网络的性能和资源使用

二、基本使用方式

2.1 在Vivado中调用Clocking Wizard

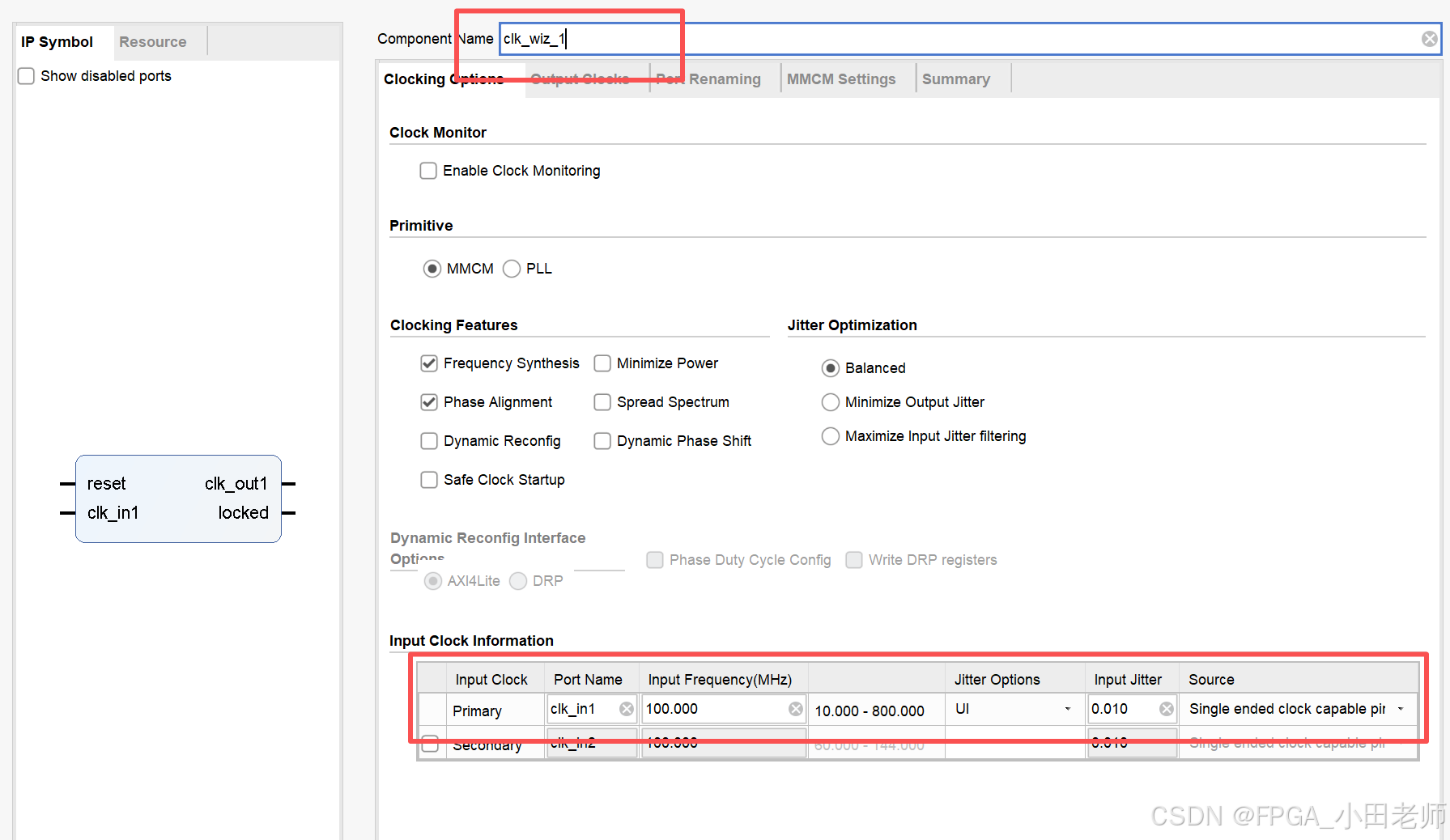

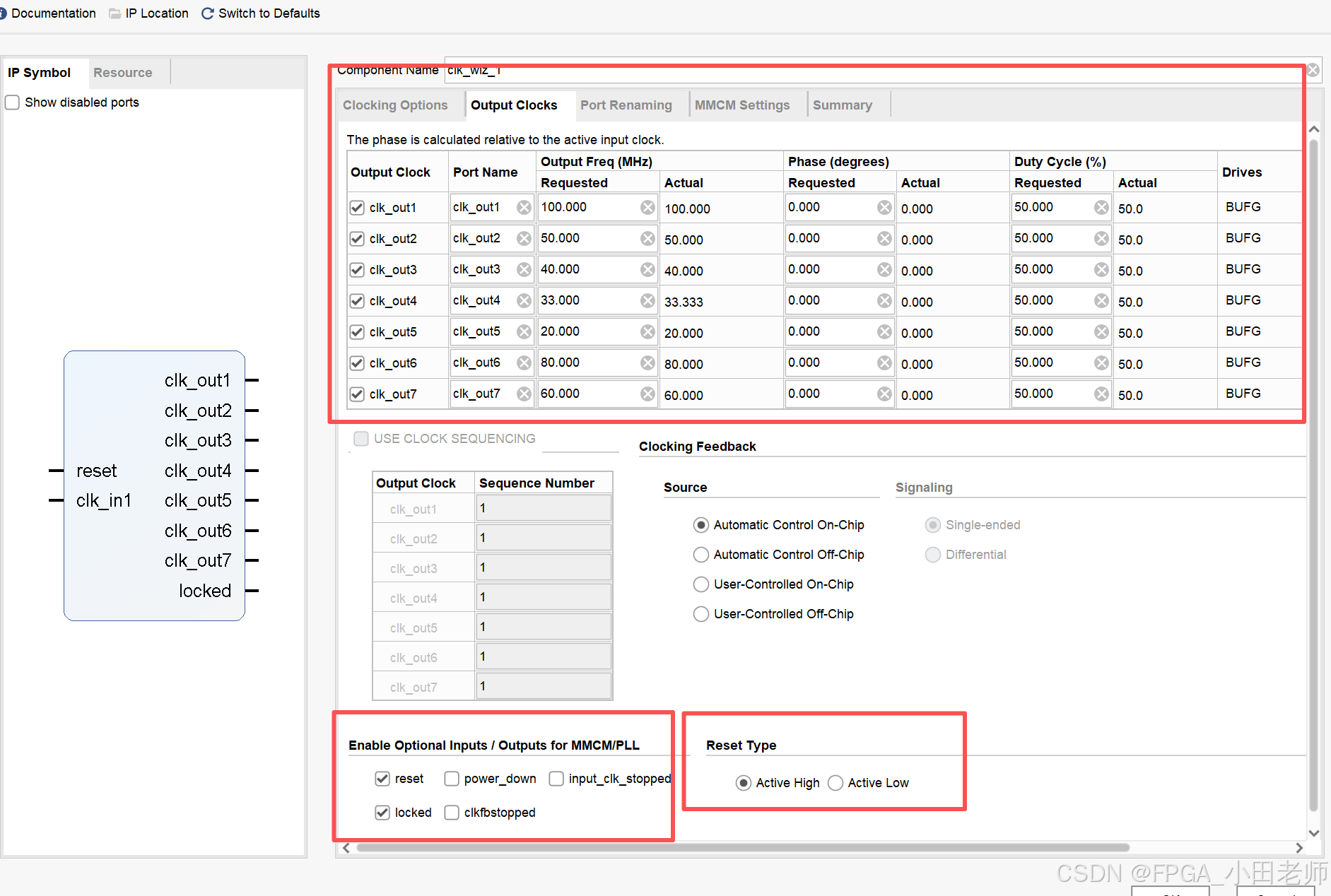

常规用法就是打开之后保持默认，给定输入时钟，给定输出时钟，它就能给你产生出1个或者多个不同频率或者相位的时钟供你工程中各个模块使用，也具有时钟去抖动以及相位调整的功能，几乎每个FPGA项目都需要用到它

2.2 IP例化

// 生成的例化模板
clk_wiz_1 instance_name (
  .clk_out1(clk_100m),     // 输出时钟100MHz
  .clk_out2(clk_50m),     // 输出时钟50MHz
  ......
  .reset(reset_i),         // 异步复位
  .locked(locked_o),       // 时钟锁定信号 - 非常重要！
  .clk_in1(clk_100m)        // 输入时钟100MHz
);

三、资源消耗：理解成本

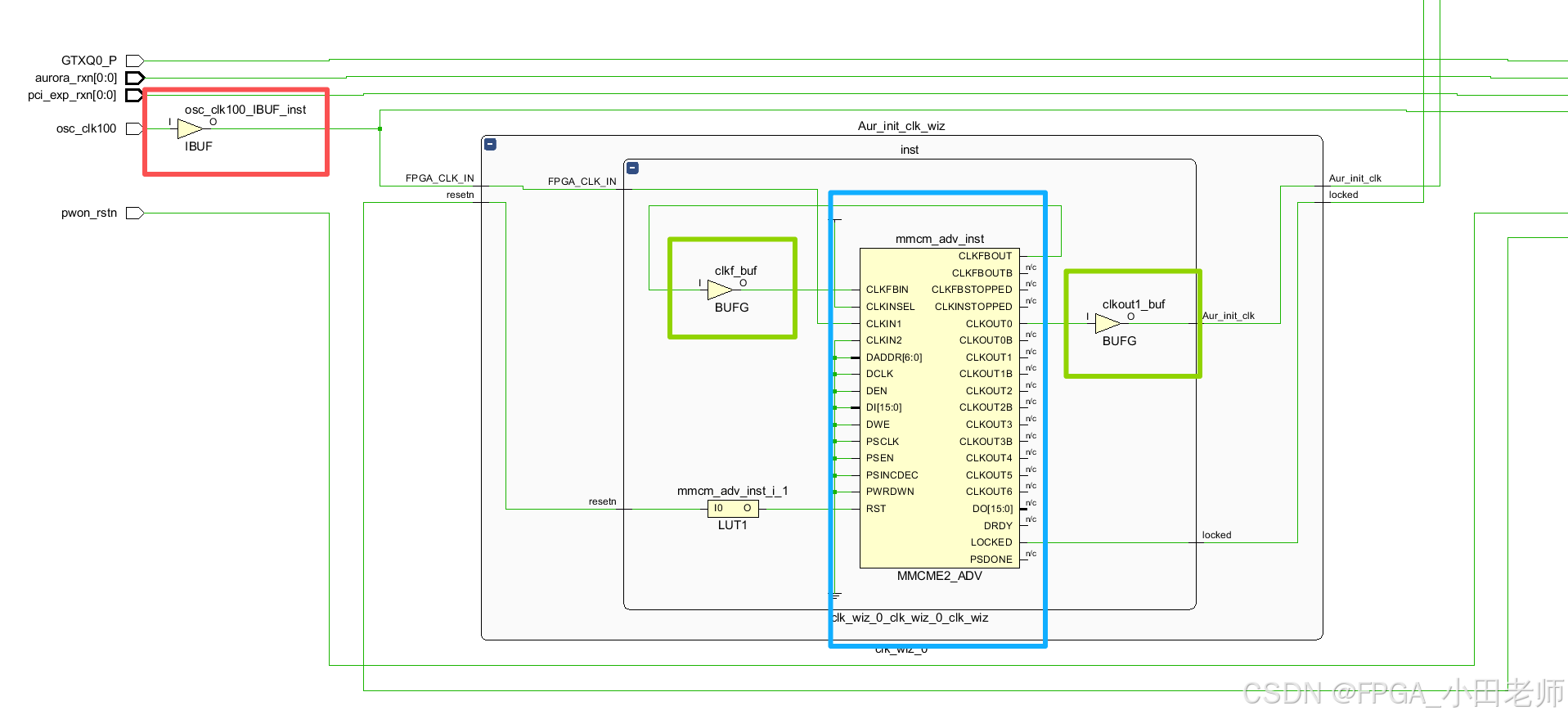

它的内部逻辑如下图，外部的clk通过IBUFG 送入IP核，之通过BUFG 送入MMCM/PLL 输出之后的时钟再过BUFG 成为咱们最后获得的时钟信号，这是它的资源消耗 (PS：我这个图是，只有一个输出时钟的哈，如果是7个后面就有7路输出，因为这个要编完才能看到，我就找了个我现有，给大家看看内部的结构)

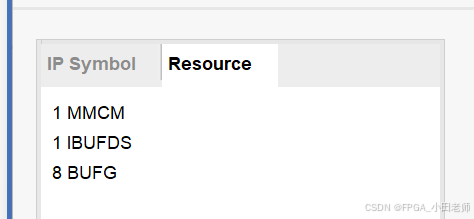

如果咱们是1个clk_in产生7路时钟，那消耗就是8个BUFG，那咱在BUFG资源紧张的时候，就可以通过选择输出时钟的资源属性，来进行资源平衡，比如使用BUFGCE等等。

CMT - 时钟管理片

每个CMT包含1个MMCM + 1个PLL
关键理解：使用MMCM或PLL都会消耗整个CMT
XC7A100T示例：6个CMT → 最多6个MMCM或6个PLL

BUFG - 全局时钟缓冲器

每个时钟输入/输出通常需要1个BUFG
示例：1输入 + 7输出 = 8个BUFG
XC7A100T有32个BUFG，需要精心规划

四、MMCM vs PLL：如何选择？

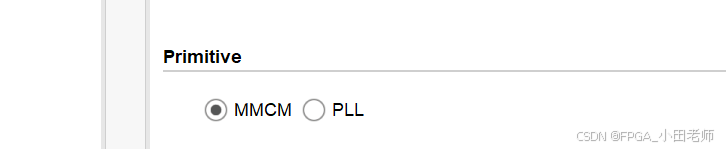

【Primitive】默认都是MMCM
但是MMCM和PLL有什么区别呢？

MMCM和PLL都会消耗一个CMT资源

MMCM的优点：

与PLL相比，其支持更广的时钟范围，支持分数分频倍频(PLL仅支持整数)
MMCM支持更多的输出时钟，比如xc7a100t，使用1个MMCM可以输出7路时钟，但是1个PLL仅能输出2路时钟。

PLL的优点:

相对于MMCM，其功耗更低，所以在功耗敏感的场景,，PLL有优势

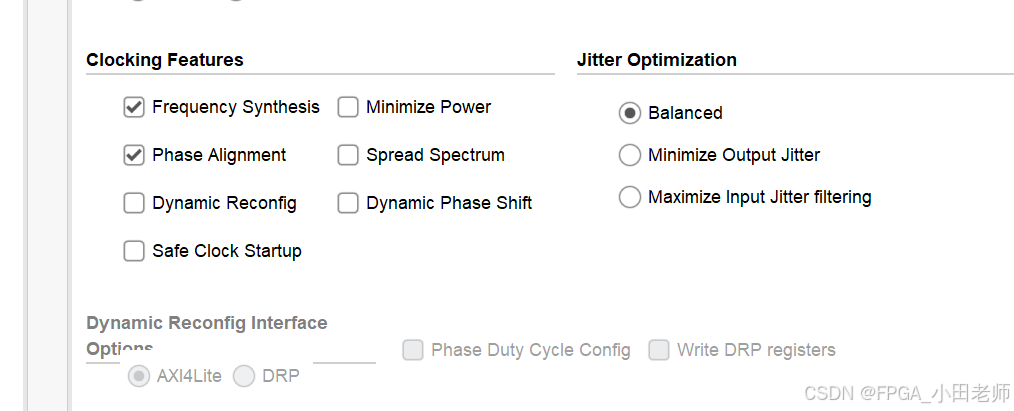

五、10个高级选项详解

🎯 Frequency Synthesis（频率合成）

作用：允许输出时钟拥有不同频率
场景：任何需要时钟频率转换的场合

📡 Spread Spectrum（扩频）

作用：降低电磁干扰（EMI）
限制：与动态重配置互斥
场景：需要通过EMC认证的产品

⚡ Phase Alignment（相位对齐）

作用：输出时钟与参考时钟相位锁定
代价：占用额外时钟路由
场景：多时钟域严格同步系统

🔋 Minimize Power（最小化功耗）

作用：优化功耗，可能牺牲精度
场景：电池供电设备、低功耗应用

🎚️ Dynamic Phase Shift（动态相移）

作用：运行时动态调整时钟相位
场景：DDR接口调试、高速串行通信

🔄 Dynamic Reconfiguration（动态重配置）

作用：设备运行后重新配置时钟参数
接口：AXI4-Lite或DRP
场景：DVFS、多模式通信系统

⚖️ Balanced（平衡模式）

作用：自动优化抖动性能
场景：大多数通用应用，默认选择

🎵 Minimize Output Jitter（最小化输出抖动）

作用：优化输出时钟质量
代价：增加功耗
场景：高速ADC/DAC采样时钟

🛡️ Maximize Input Jitter Filtering（最大化输入抖动滤波）

作用：增强输入时钟抖动容忍度
场景：输入时钟源质量较差时

🚀 Safe Clock Startup（安全时钟启动）

作用：确保时钟稳定后才输出，支持启动序列
场景：多模块顺序启动系统

六、实战技巧与最佳实践

必须处理locked信号

// 错误：直接使用输出时钟
always @(posedge clk_out1) begin
  // 可能在时钟未稳定时就开始工作
end

// 正确：使用locked信号作为复位条件
always @(posedge clk_out1) begin
  sys_reset_n <= locked_o;
end

总结

Clocking Wizard是FPGA设计中不可或缺的工具，正确使用它需要：

理解架构：掌握CMT、BUFG等资源概念
明智选择：根据需求在MMCM和PLL间做出权衡
善用选项：合理配置10个高级选项优化性能
遵循最佳实践：正确处理locked信号，做好资源规划

通过本文的指南，你应该能够自信地在项目中使用Clocking Wizard，构建稳定可靠的时钟系统。记住，好的时钟设计是FPGA项目成功的一半！
