AXI Direct Memory Access IP核（1）：AXI DMA深度解析

1 引言

      在FPGA和异构计算系统中，高效的数据搬运能力往往是决定系统性能的关键因素。Xilinx的AXI Direct Memory Access（DMA）IP核作为连接内存子系统与高速数据流的核心引擎，为复杂的数据处理应用提供了坚实的基础。本文将深入探讨AXI DMA的架构原理、工作模式和应用实践。

2 架构深度剖析

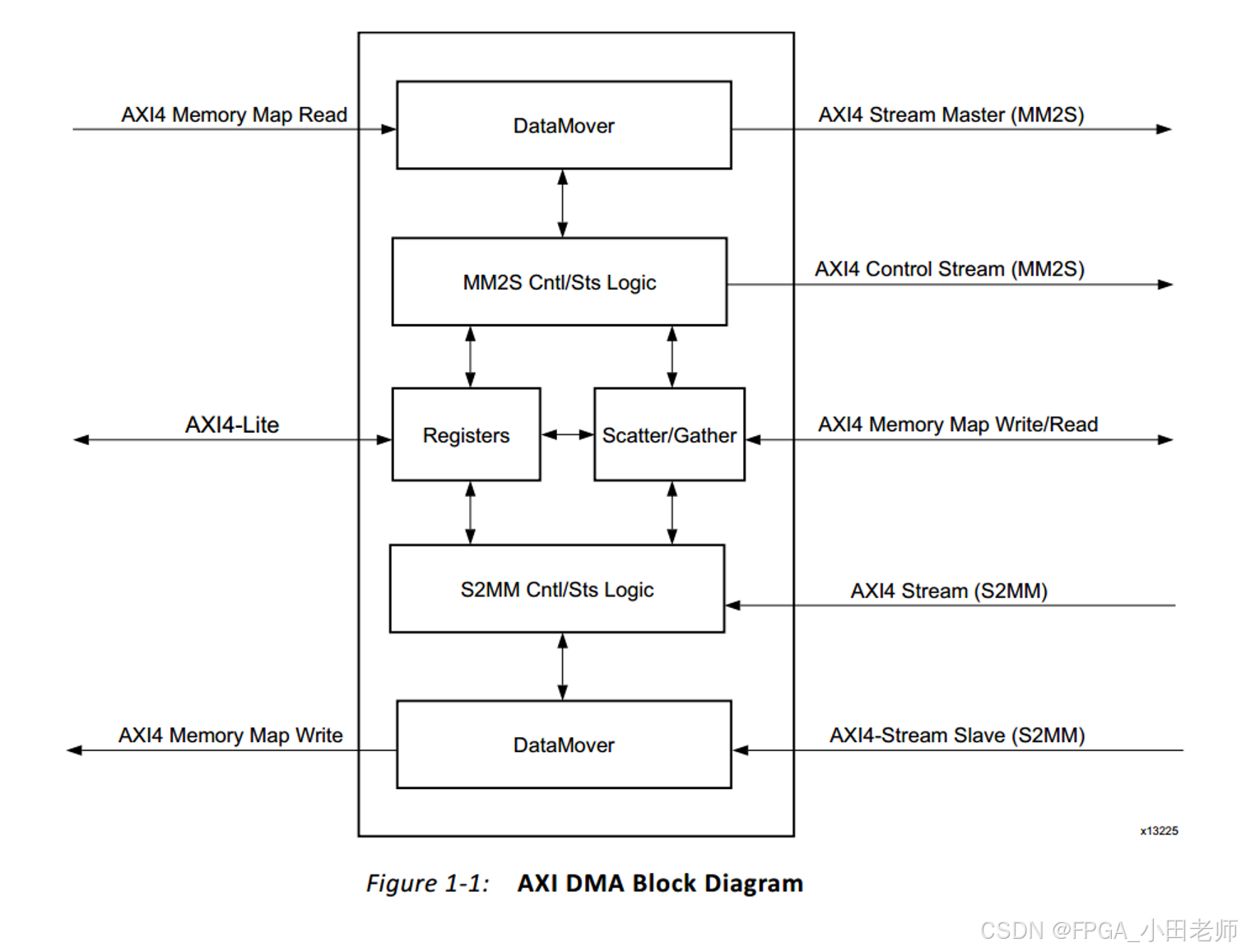

2.1 核心组成模块

AXI DMA采用模块化设计，主要包含以下关键组件：

2.1.1 数据搬运引擎（DataMover）

• 负责实际的AXI4总线事务处理

• 支持最大1024位数据宽度

• 自动处理突发传输的分割与合并

• 提供4KB地址边界保护

2.1.2 Scatter/Gather引擎（可选）

• 独立于主数据通路的描述符管理

• 支持环形缓冲区描述符链

• 提供描述符预取机制以最大化吞吐量

2.1.3 控制状态逻辑

• MM2S和S2MM通道独立控制

• 中断聚合与阈值管理

• 错误检测与处理机制

3 工作模式详解

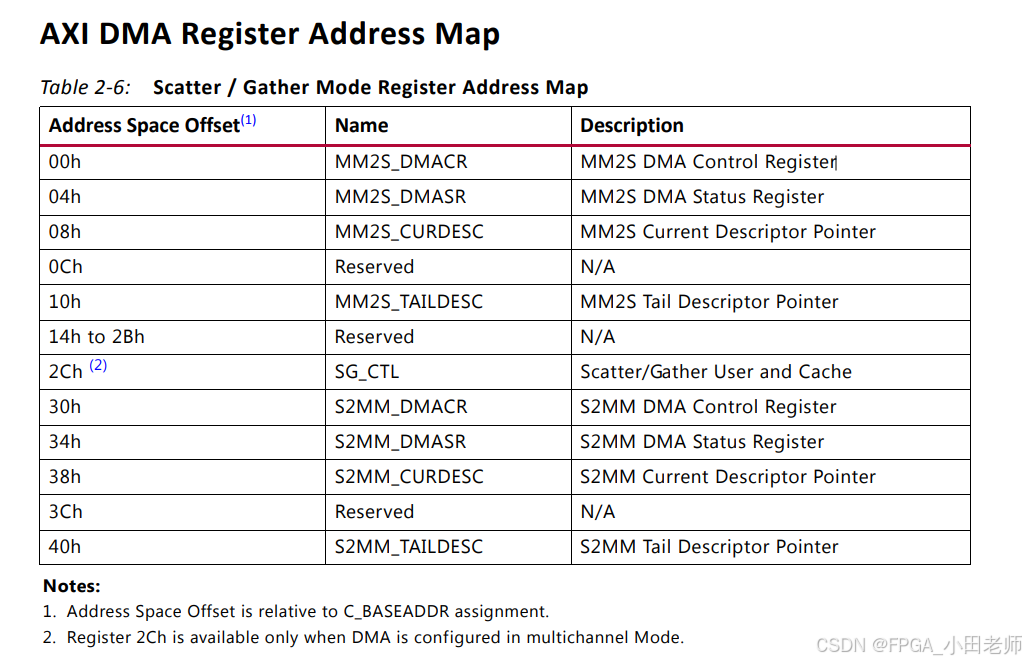

3.1 Scatter/Gather模式：高性能数据传输

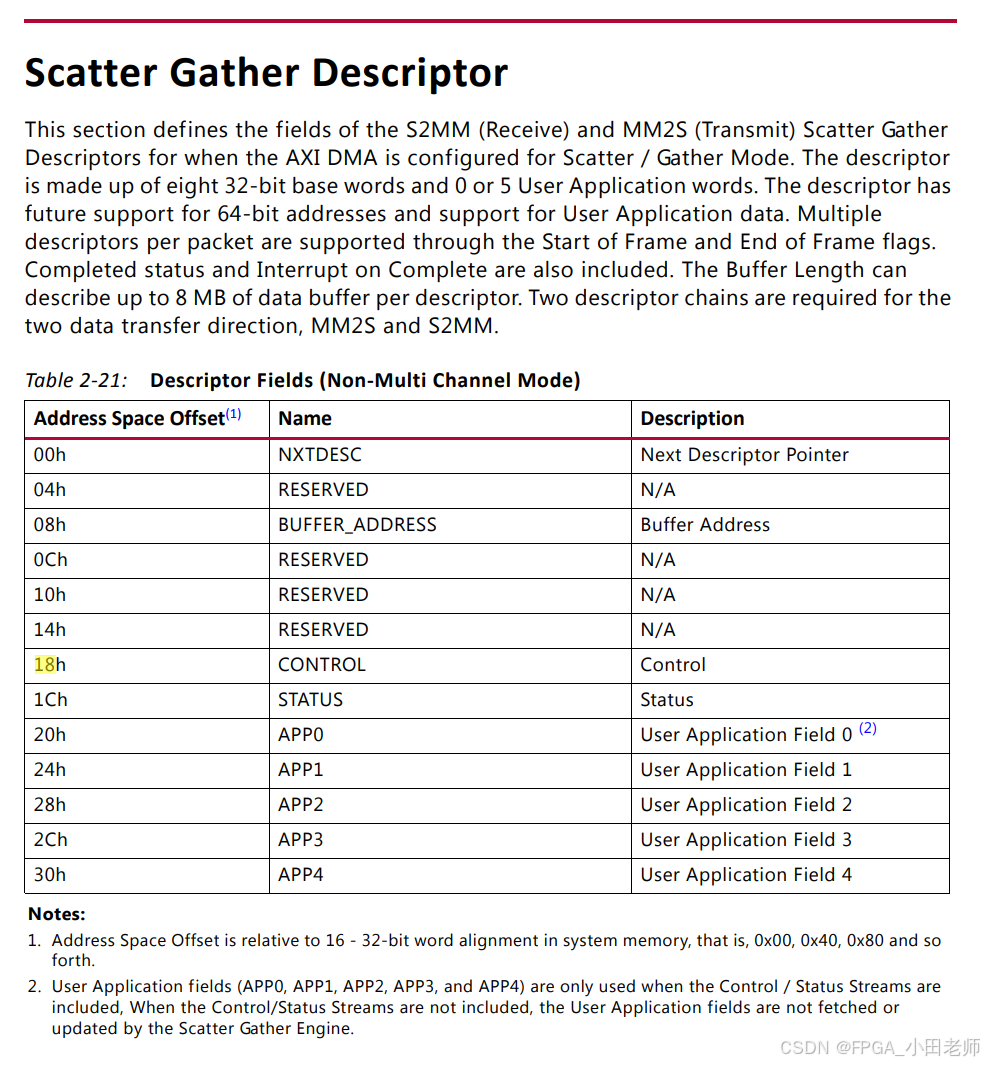

3.1.1 描述符结构

该描述符由8个 32 位基础字和 0 个或 5 个用户应用字组成。

该描述符为未来支持 64 位地址和用户应用数据提供了支持。

通过帧起始和帧结束标志支持每个数据包使用多个描述符。

还包含完成状态和完成中断。

每个描述符的缓冲区长度最多可描述 8 MB 的数据缓冲区。

对于 MM2S 和 S2MM 这两个数据传输方向，需要两条描述符链。

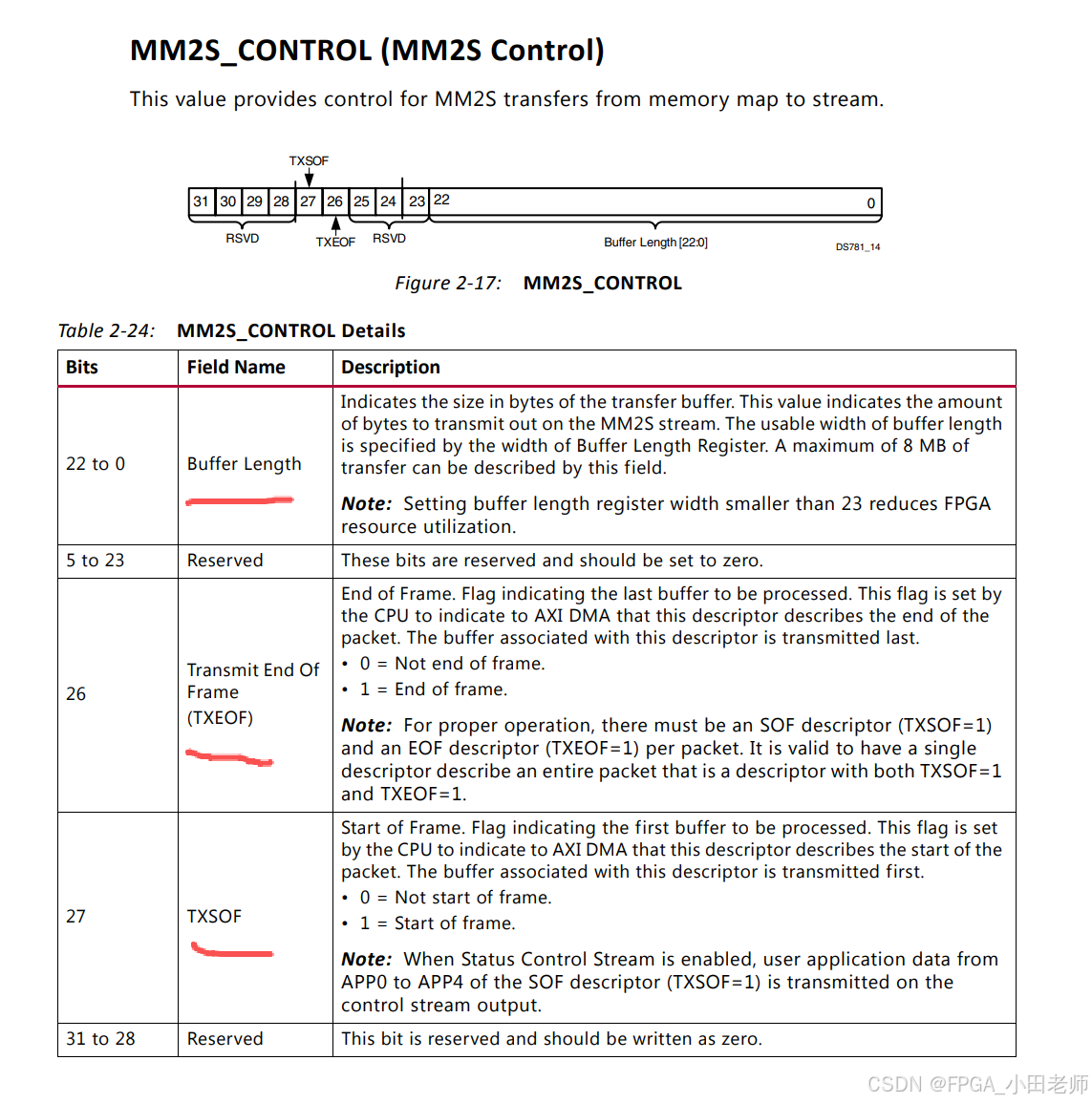

3.1.2 关键控制字段

• TXSOF/TXEOF：数据包起始/结束标志

• Buffer Length：缓冲区长度（最大8MB）

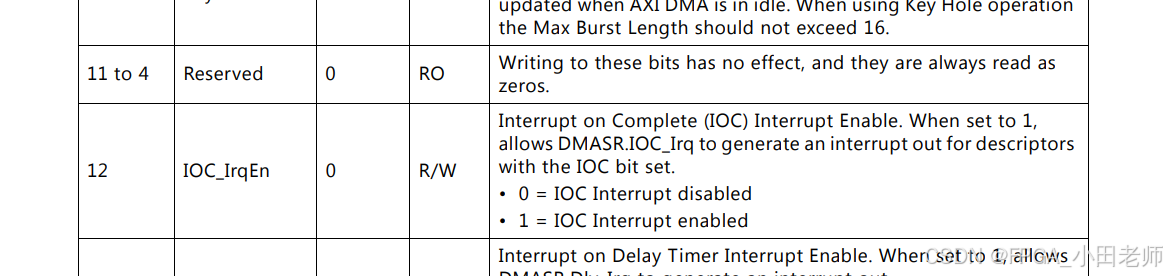

• IOC：传输完成中断使能

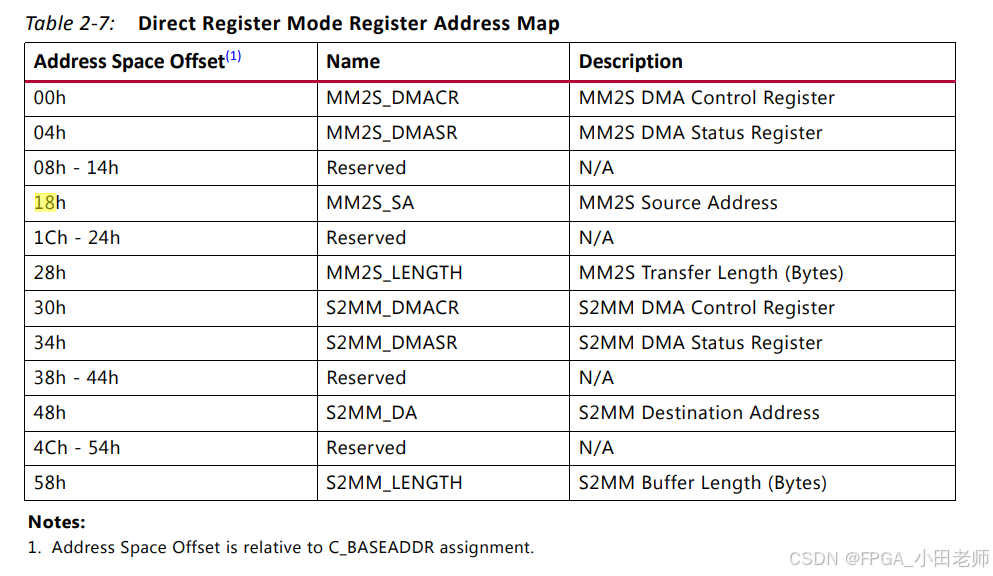

3.2 Direct Register模式：轻量级解决方案

适用于简单场景，资源占用减少30-40%：

4 时钟与复位架构

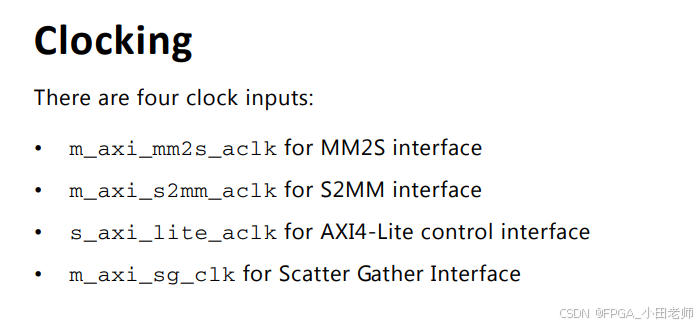

4.1 时钟架构

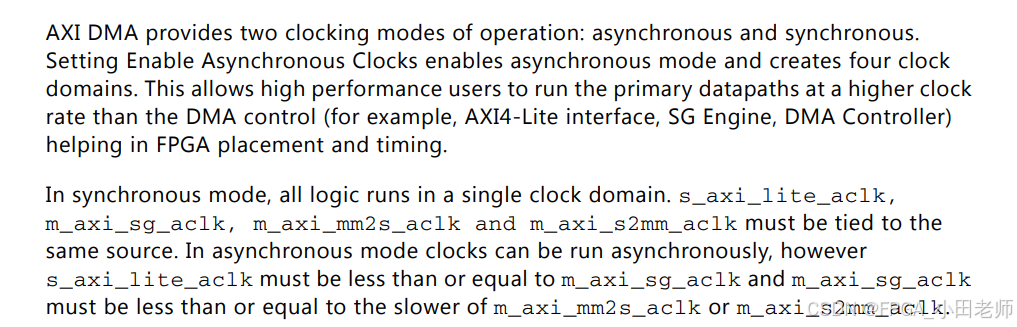

多时钟域支持

AXI DMA支持同步和异步两种时钟模式：

同步模式

s_axi_lite_aclk == m_axi_sg_aclk == m_axi_mm2s_aclk == m_axi_s2mm_aclk

异步模式

s_axi_lite_aclk ≤ m_axi_sg_aclk ≤ min(m_axi_mm2s_aclk, m_axi_s2mm_aclk)

4.2 复位策略

• 全局复位axi_resetn需同步到s_axi_lite_aclk

• 最小复位脉冲宽度：8个最慢时钟周期

• 软复位通过DMACR.Reset位实现优雅停止

5 资源使用估算

基于7系列FPGA的典型配置：

• 最小配置（Simple DMA）：~800 LUTs，1700 FFs

• 全功能配置（SG + 多通道）：~3000 LUTs，4000 FFs

• 每增加一个通道：增加~150 LUTs，200 FFs

6 最佳实践总结

• 配置选择

  • 高吞吐量应用：Scatter/Gather + 多通道

  • 低延迟应用：适当减小突发长度

  • 资源受限：Simple DMA模式

• 参数调优

  • 匹配数据宽度与内存控制器位宽

  • 根据应用特性调整中断频率

  • 平衡描述符深度与响应延迟

• 系统集成

  • 确保时钟关系满足时序要求

  • 正确配置AXI Interconnect的连接

  • 实现完整的错误处理流程

        AXI DMA作为Xilinx FPGA生态中的核心数据搬运引擎，其灵活性和高性能为复杂系统设计提供了坚实基础。通过深入理解其架构特性和优化技巧，开发者能够构建出满足各种严苛需求的高效数据处理系统。
