在FPGA开发中，将常用功能模块封装成IP核可以大大提高代码的复用性和开发效率。本文将详细介绍如何使用Vivado工具将自定义程序封装成IP核，特别以创建新的AXI4接口程序为例。

一、创建新IP核

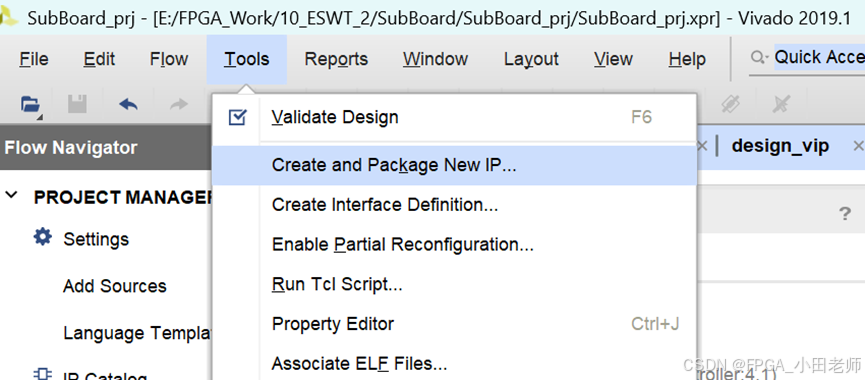

1.1 启动IP创建向导

首先打开一个现有工程（或新建工程），在Vivado菜单栏中选择：Tools-->Create and Package New IP

点击"Next"进入下一步。

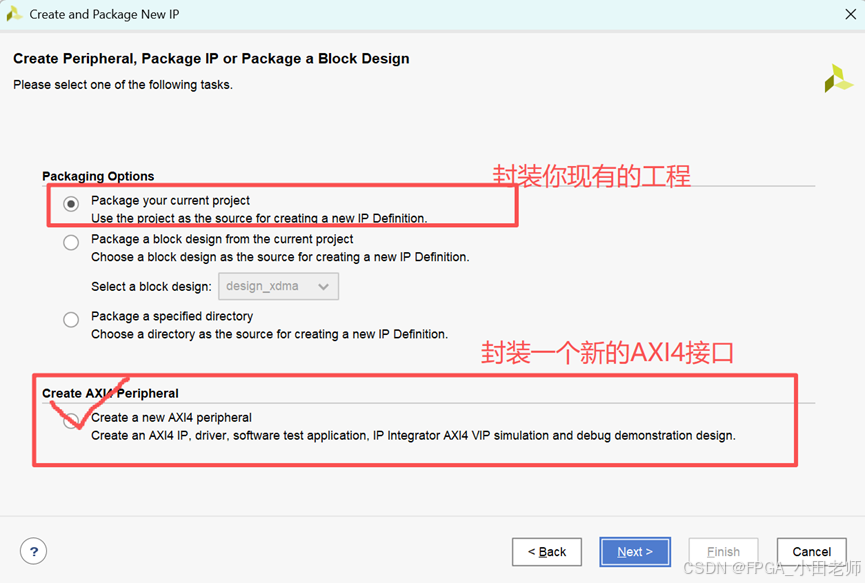

1.2 选择IP创建类型

这里有两个重要选项：

Package your current project：将当前正在使用的工程封装为IP核
Create a new AXI4 peripheral：生成一个AXI4接口的模板程序

我们选择"Create a new AXI4 peripheral"，这是更常用的方式，特别是当需要与处理器进行数据交互时。

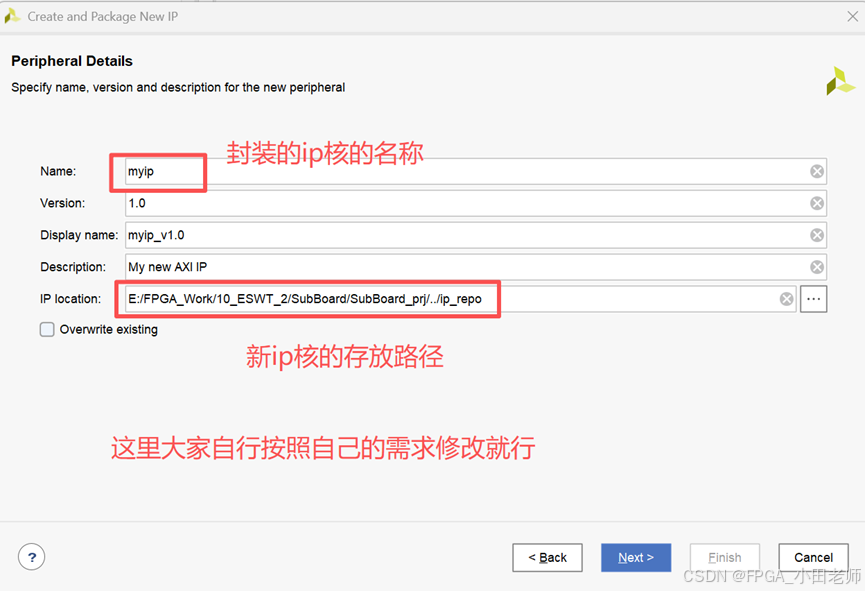

1.3 配置IP核基本信息

在这一步中，需要定义：

IP核名称：建议使用有意义的命名，如my_axi_ip
存储路径：选择一个方便管理的路径存放IP核文件

点击"Next"继续。

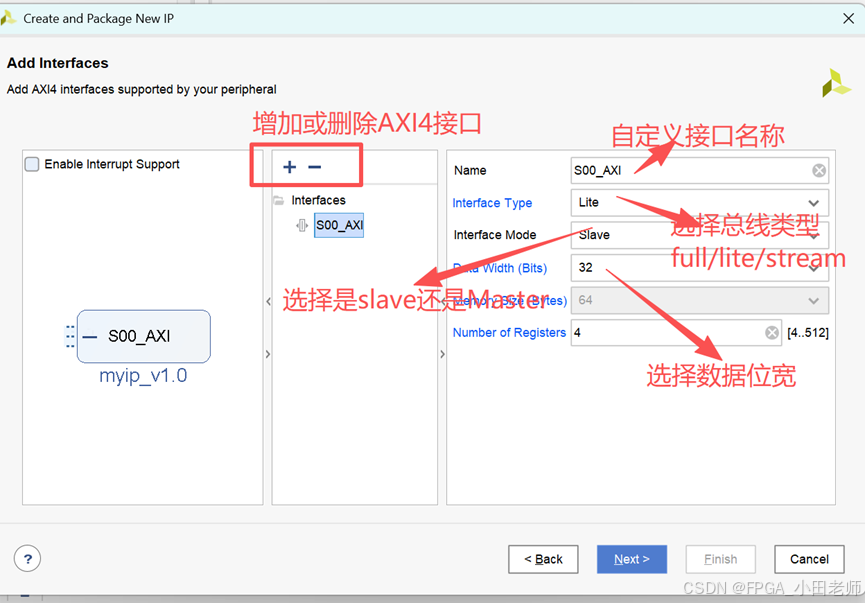

1.4 设置AXI4接口参数

根据实际需求配置接口参数：

接口数量：根据设计需求选择
接口类型：通常选择AXI4-Lite用于寄存器配置，AXI4-Full用于大数据量传输
数据位宽：32位、64位等，根据数据传输需求选择

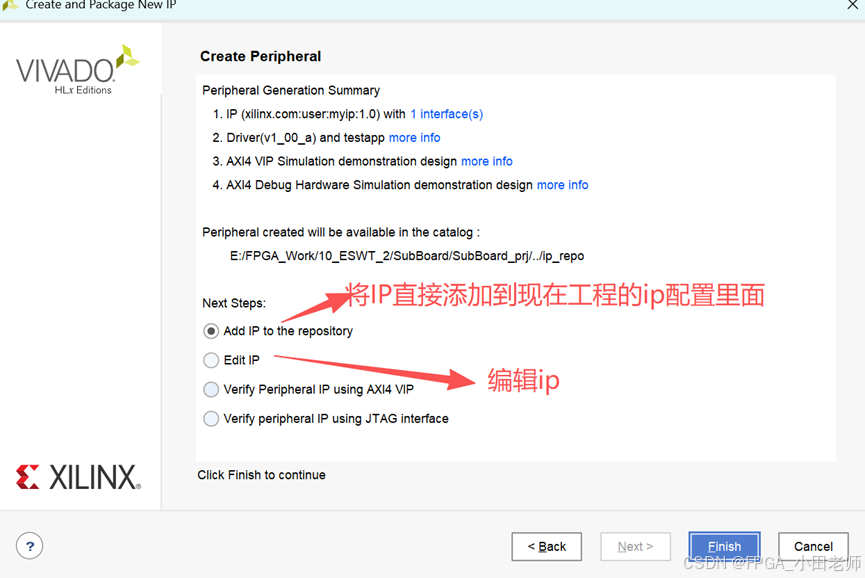

1.5 选择IP核处理方式

完成基本配置后，有两个选项：

Add IP to the repository：将IP添加到IP库
Edit IP：直接编辑IP

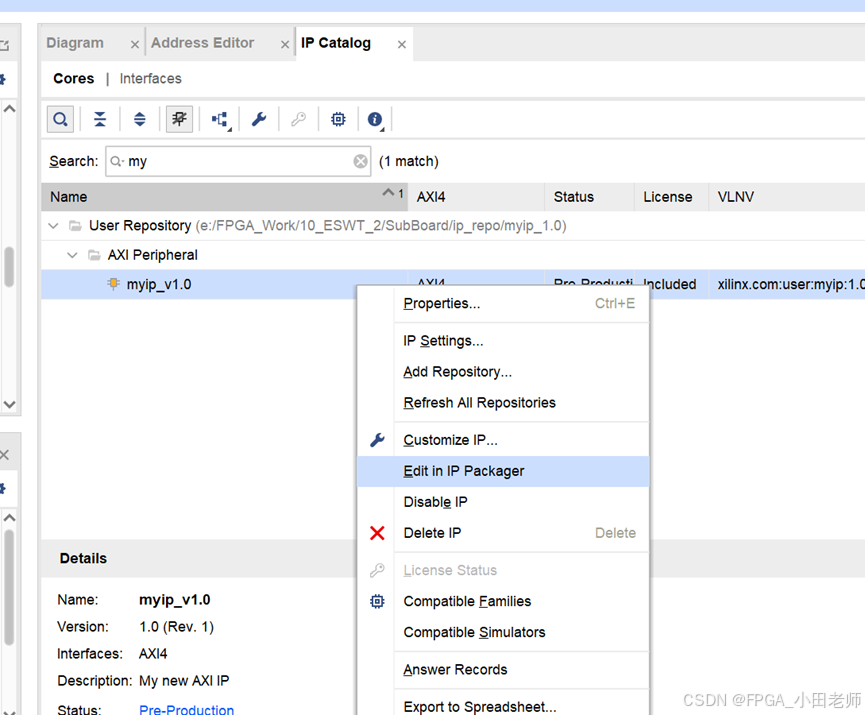

两个选择都可以，如果选择前者，完成后可以在IP Catalog中搜索到你的IP，然后右键选择"Edit IP Packager"进行编辑。

二、编辑IP核源码

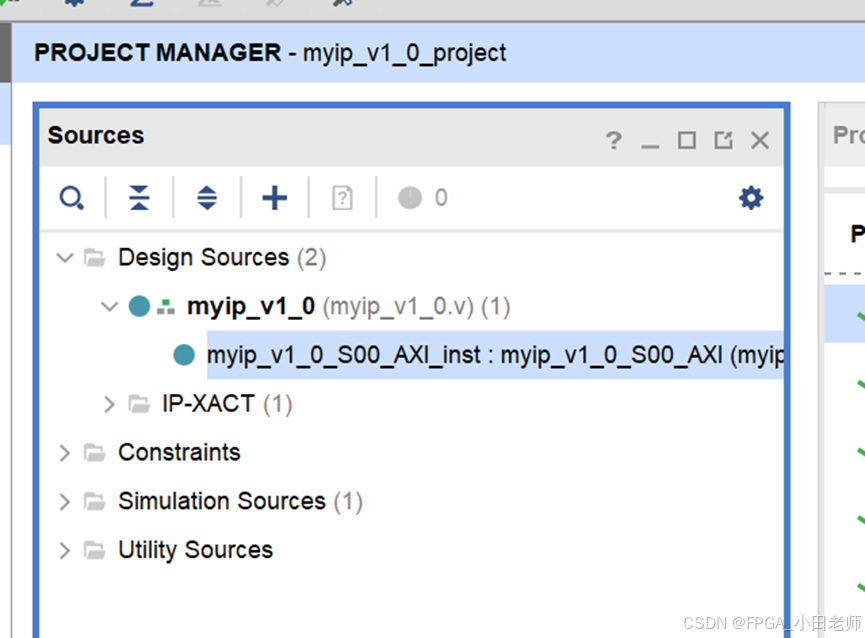

2.1 了解自动生成的代码结构

打开IP编辑界面后，会看到自动生成的工程文件，主要包括：

顶层模块（如myip_v1_0）：对外提供AXI4-Lite从接口
AXI接口模块（如myip_v1_0_S00_AXI）：实现AXI4-Lite协议，默认生成4个寄存器

2.2 顶层模块分析

module myip_v1_0 #
	(
		parameter integer C_S00_AXI_DATA_WIDTH	= 32,
		parameter integer C_S00_AXI_ADDR_WIDTH	= 4
	)
	(
        // 时钟和复位
		input wire  s00_axi_aclk,
		input wire  s00_axi_aresetn,

        // AXI4Lite接口
		input wire [C_S00_AXI_ADDR_WIDTH-1 : 0] s00_axi_awaddr,
		input wire [2 : 0] s00_axi_awprot,
		input wire  s00_axi_awvalid,
		output wire  s00_axi_awready,
		input wire [C_S00_AXI_DATA_WIDTH-1 : 0] s00_axi_wdata,
		input wire [(C_S00_AXI_DATA_WIDTH/8)-1 : 0] s00_axi_wstrb,
		input wire  s00_axi_wvalid,
		output wire  s00_axi_wready,
		output wire [1 : 0] s00_axi_bresp,
		output wire  s00_axi_bvalid,
		input wire  s00_axi_bready,
		input wire [C_S00_AXI_ADDR_WIDTH-1 : 0] s00_axi_araddr,
		input wire [2 : 0] s00_axi_arprot,
		input wire  s00_axi_arvalid,
		output wire  s00_axi_arready,
		output wire [C_S00_AXI_DATA_WIDTH-1 : 0] s00_axi_rdata,
		output wire [1 : 0] s00_axi_rresp,
		output wire  s00_axi_rvalid,
		input wire  s00_axi_rready
	);
// Instantiation of Axi Bus Interface S00_AXI
	myip_v1_0_S00_AXI # (
		.C_S_AXI_DATA_WIDTH(C_S00_AXI_DATA_WIDTH),
		.C_S_AXI_ADDR_WIDTH(C_S00_AXI_ADDR_WIDTH)
	) myip_v1_0_S00_AXI_inst (
		.S_AXI_ACLK(s00_axi_aclk),
		.S_AXI_ARESETN(s00_axi_aresetn),
		.S_AXI_AWADDR(s00_axi_awaddr),
		.S_AXI_AWPROT(s00_axi_awprot),
		.S_AXI_AWVALID(s00_axi_awvalid),
		.S_AXI_AWREADY(s00_axi_awready),
		.S_AXI_WDATA(s00_axi_wdata),
		.S_AXI_WSTRB(s00_axi_wstrb),
		.S_AXI_WVALID(s00_axi_wvalid),
		.S_AXI_WREADY(s00_axi_wready),
		.S_AXI_BRESP(s00_axi_bresp),
		.S_AXI_BVALID(s00_axi_bvalid),
		.S_AXI_BREADY(s00_axi_bready),
		.S_AXI_ARADDR(s00_axi_araddr),
		.S_AXI_ARPROT(s00_axi_arprot),
		.S_AXI_ARVALID(s00_axi_arvalid),
		.S_AXI_ARREADY(s00_axi_arready),
		.S_AXI_RDATA(s00_axi_rdata),
		.S_AXI_RRESP(s00_axi_rresp),
		.S_AXI_RVALID(s00_axi_rvalid),
		.S_AXI_RREADY(s00_axi_rready)
	);

	// Add user logic here

	// User logic ends

	endmodule

默认配置：

数据位宽：32位
地址位宽：4位

这些参数都可以根据实际需求进行修改。

2.3 自定义功能实现

在AXI接口模块中，可以找到自动生成的4个寄存器，对应地址：

0x00：slv_reg0
0x04：slv_reg1
0x08：slv_reg2
0x0C：slv_reg3

你可以在此基础上添加自己的逻辑功能。

always @( posedge S_AXI_ACLK )
	begin
	  if ( S_AXI_ARESETN == 1'b0 )
	    begin
	      slv_reg0 <= 0;
	      slv_reg1 <= 0;
	      slv_reg2 <= 0;
	      slv_reg3 <= 0;
	    end
	  else begin
	    if (slv_reg_wren)
	      begin
	        case ( axi_awaddr[ADDR_LSB+OPT_MEM_ADDR_BITS:ADDR_LSB] )
	          2'h0:
	            for ( byte_index = 0; byte_index <= (C_S_AXI_DATA_WIDTH/8)-1; byte_index = byte_index+1 )
	              if ( S_AXI_WSTRB[byte_index] == 1 ) begin
	                // Respective byte enables are asserted as per write strobes
	                // Slave register 0
	                slv_reg0[(byte_index*8) +: 8] <= S_AXI_WDATA[(byte_index*8) +: 8];
	              end
	          2'h1:
	            for ( byte_index = 0; byte_index <= (C_S_AXI_DATA_WIDTH/8)-1; byte_index = byte_index+1 )
	              if ( S_AXI_WSTRB[byte_index] == 1 ) begin
	                // Respective byte enables are asserted as per write strobes
	                // Slave register 1
	                slv_reg1[(byte_index*8) +: 8] <= S_AXI_WDATA[(byte_index*8) +: 8];
	              end
	          2'h2:
	            for ( byte_index = 0; byte_index <= (C_S_AXI_DATA_WIDTH/8)-1; byte_index = byte_index+1 )
	              if ( S_AXI_WSTRB[byte_index] == 1 ) begin
	                // Respective byte enables are asserted as per write strobes
	                // Slave register 2
	                slv_reg2[(byte_index*8) +: 8] <= S_AXI_WDATA[(byte_index*8) +: 8];
	              end
	          2'h3:
	            for ( byte_index = 0; byte_index <= (C_S_AXI_DATA_WIDTH/8)-1; byte_index = byte_index+1 )
	              if ( S_AXI_WSTRB[byte_index] == 1 ) begin
	                // Respective byte enables are asserted as per write strobes
	                // Slave register 3
	                slv_reg3[(byte_index*8) +: 8] <= S_AXI_WDATA[(byte_index*8) +: 8];
	              end
	          default : begin
	                      slv_reg0 <= slv_reg0;
	                      slv_reg1 <= slv_reg1;
	                      slv_reg2 <= slv_reg2;
	                      slv_reg3 <= slv_reg3;
	                    end
	        endcase
	      end
	  end
	end

三、打包IP核配置

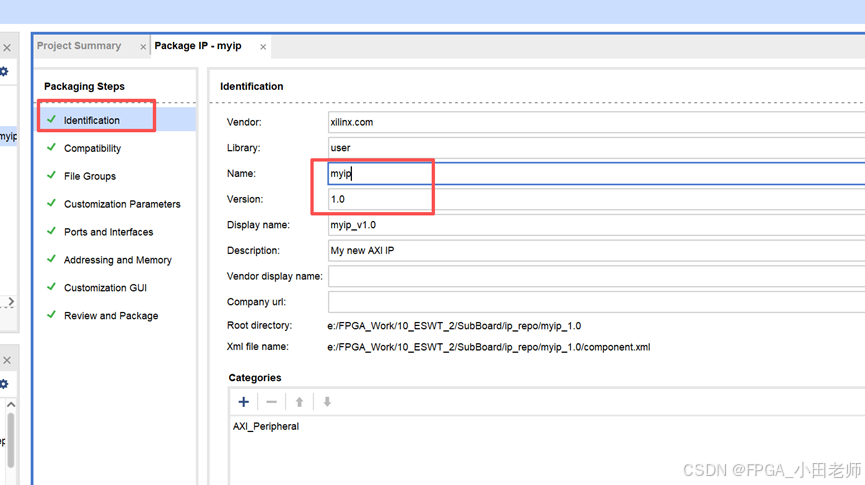

3.1 Identification（标识信息）

修改IP核名称和版本号
添加描述信息

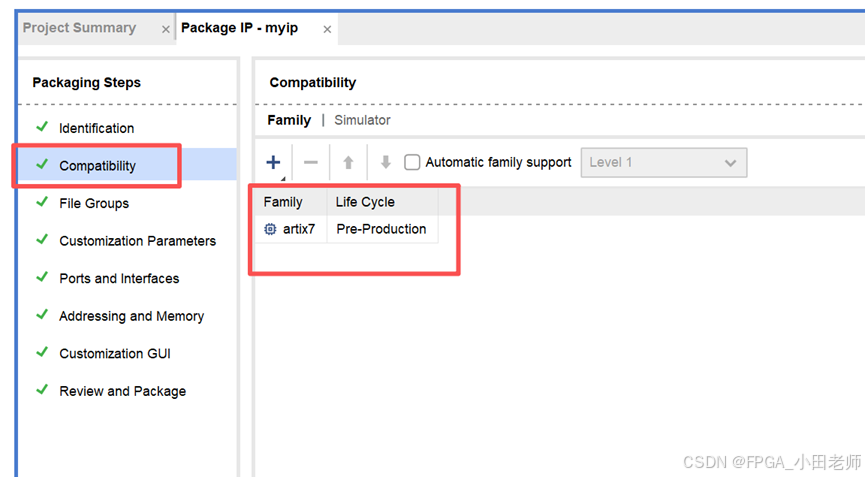

3.2 Compatibility（兼容性）

选择可以使用该IP核的器件系列。重要：如果要在不同系列的FPGA上使用，需要手动添加对应的器件支持。

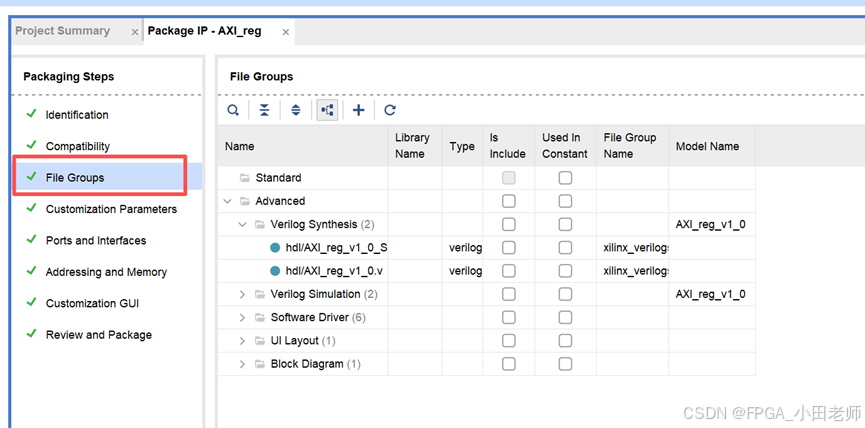

3.3 File Groups（文件组）

自动显示IP核包含的所有文件，通常不需要手动修改。

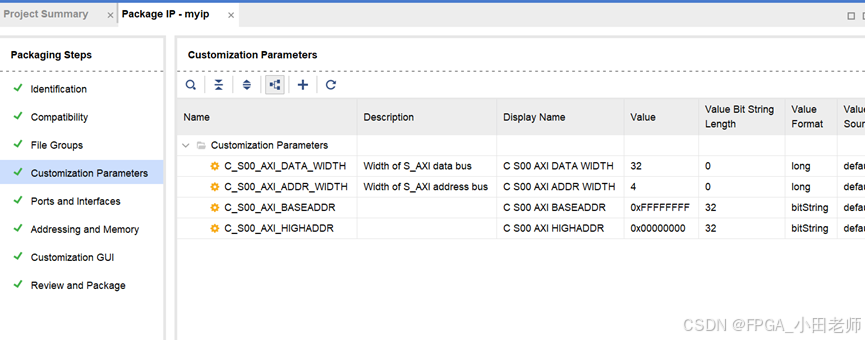

3.4 Customization Parameters（定制参数）

这是最重要的配置部分之一，可以定义IP核的参数化特性。

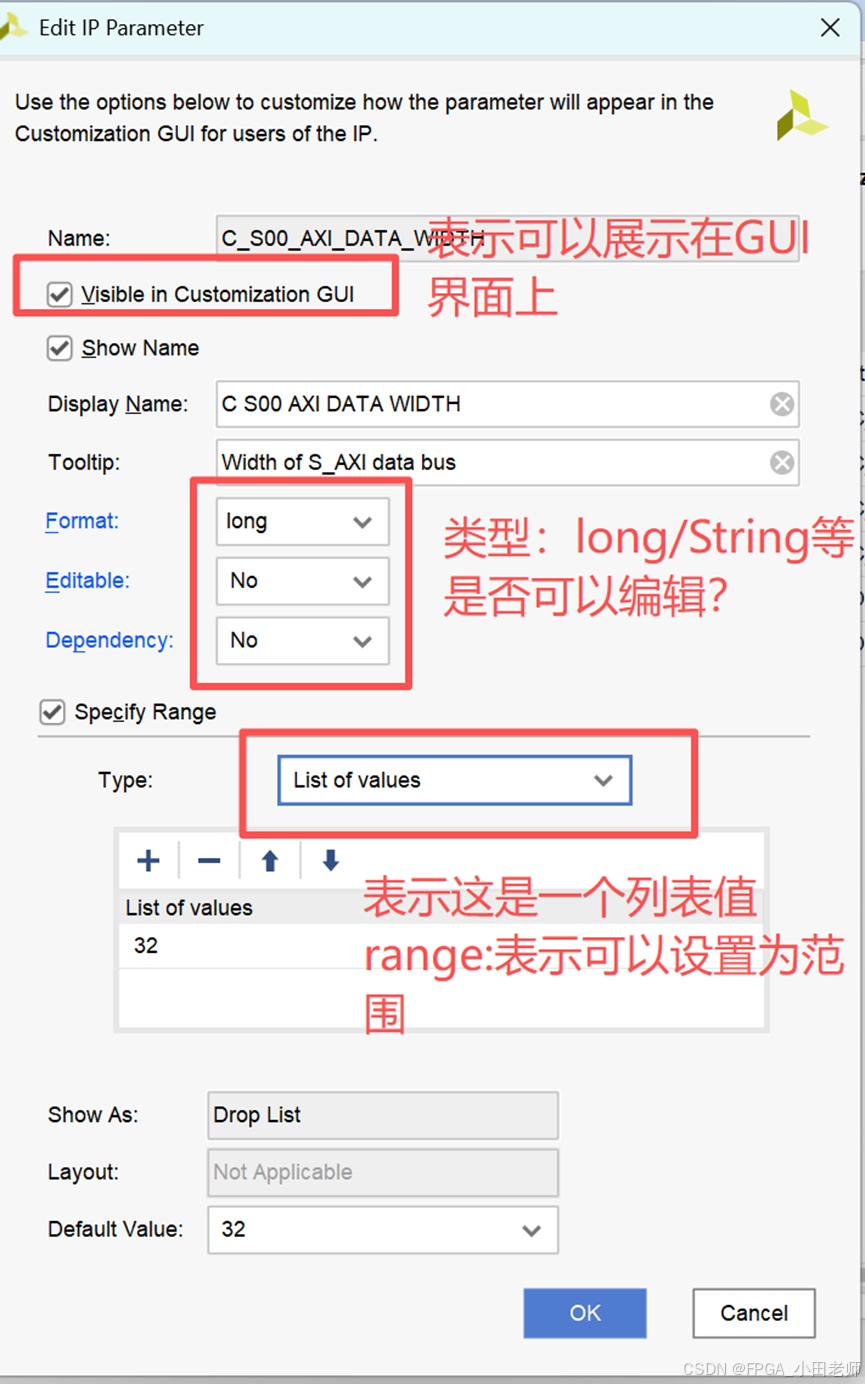

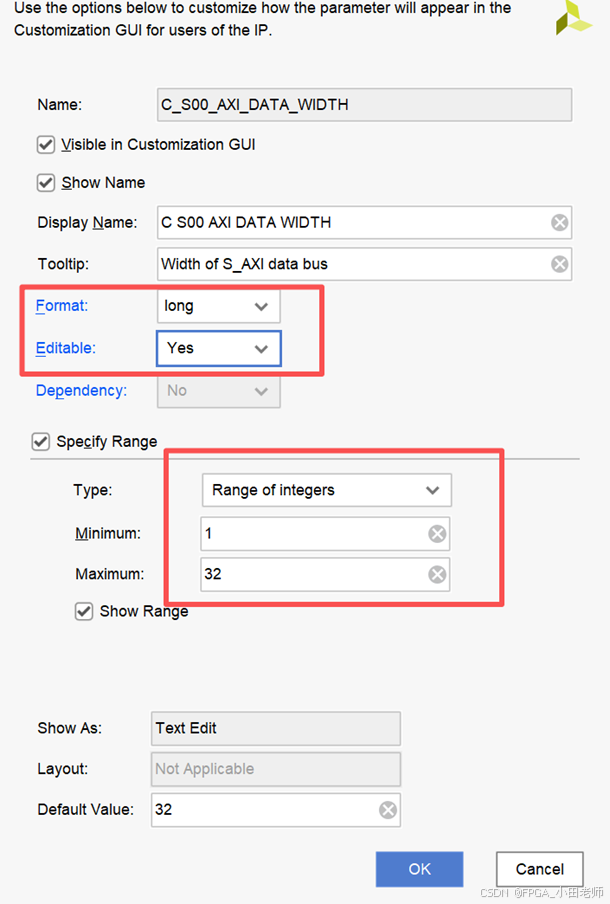

示例：配置C_S00_DATA_WIDTH数据位宽为可调参数

双击C_S00_AXI_DATA_WIDTH参数
设置取值范围：最小值1，最大值32
保存配置

这样在IP核实例化时，用户就可以在1-32之间选择数据位宽。

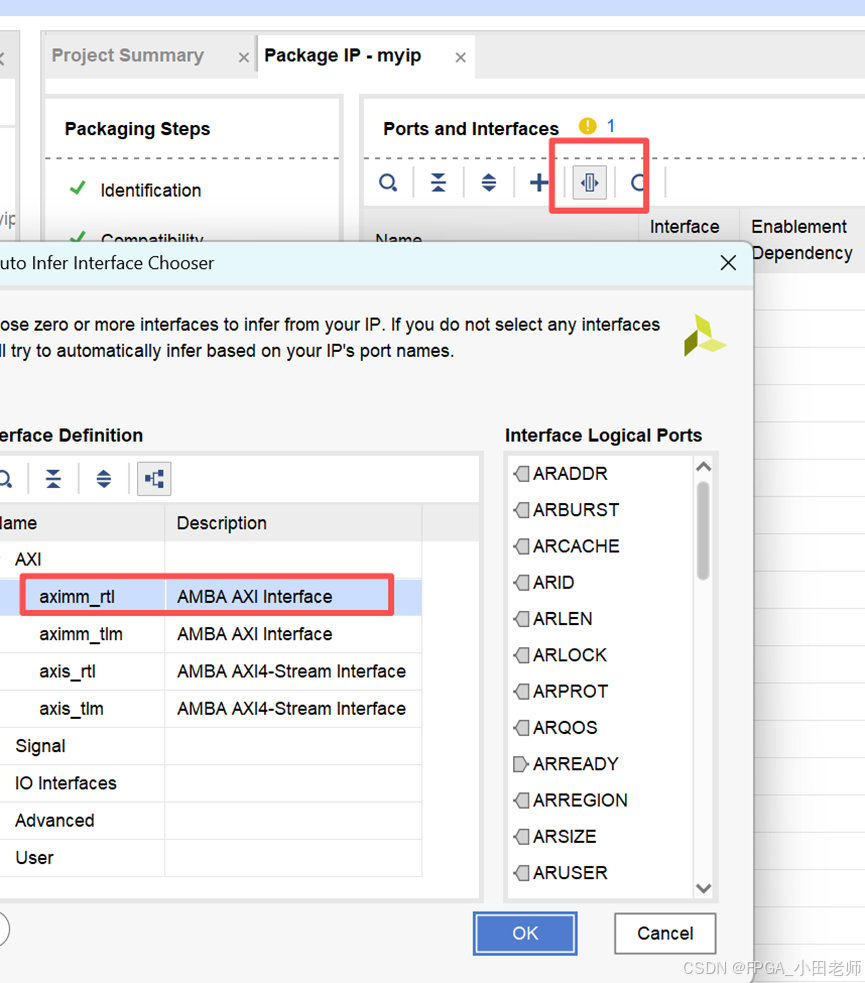

3.5 Interfaces（接口配置）

如果自动生成的接口不符合要求，可以手动配置：

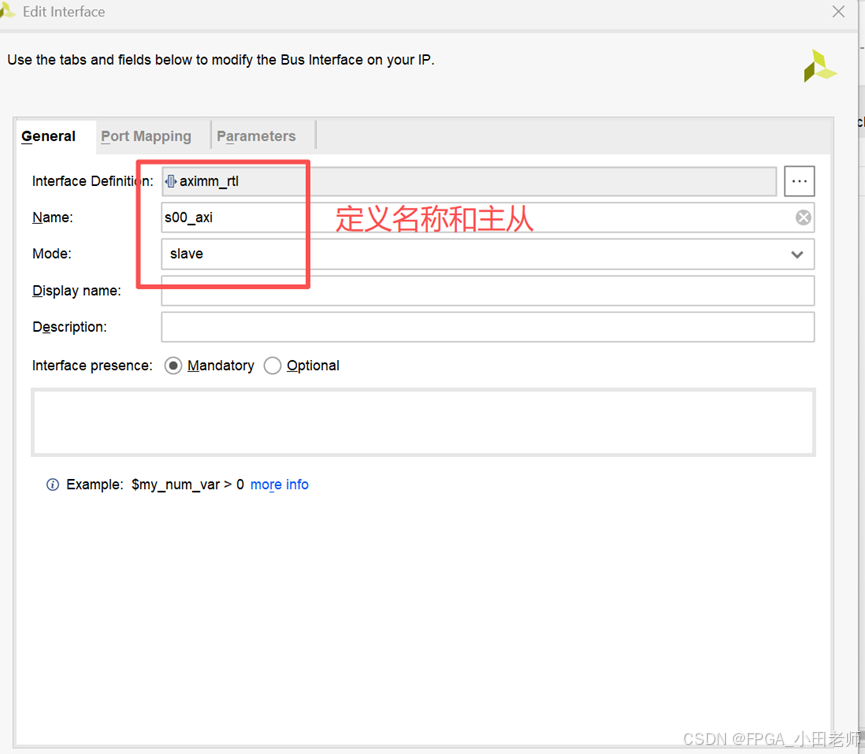

添加AXI总线接口：

点击"Add Bus Interface"
选择总线类型：AXI

3.定义接口名称和主从关系

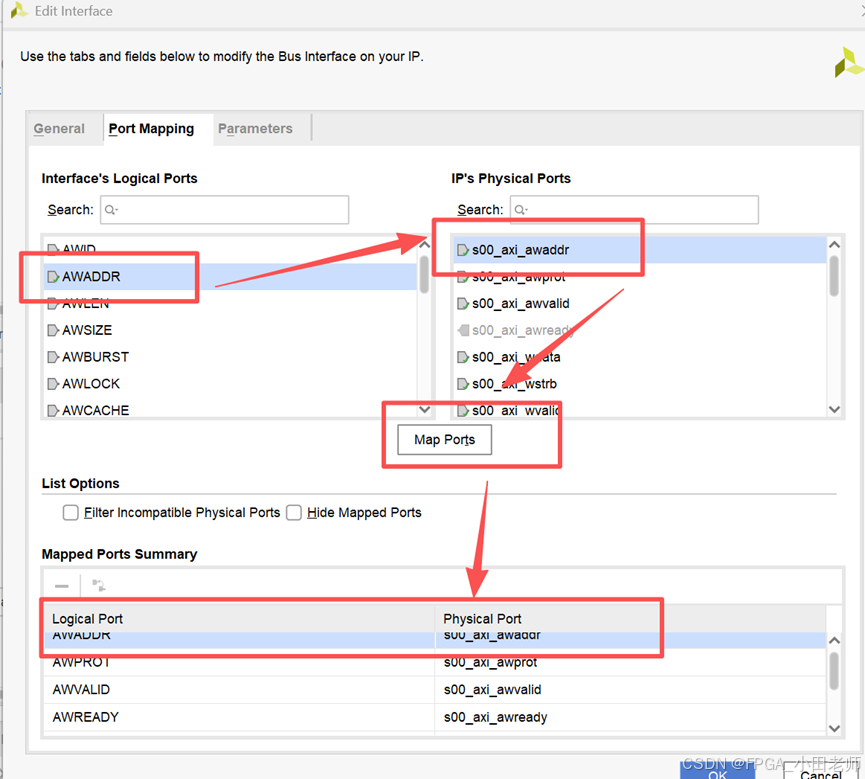

4.进入"Port Mapping"界面映射具体信号

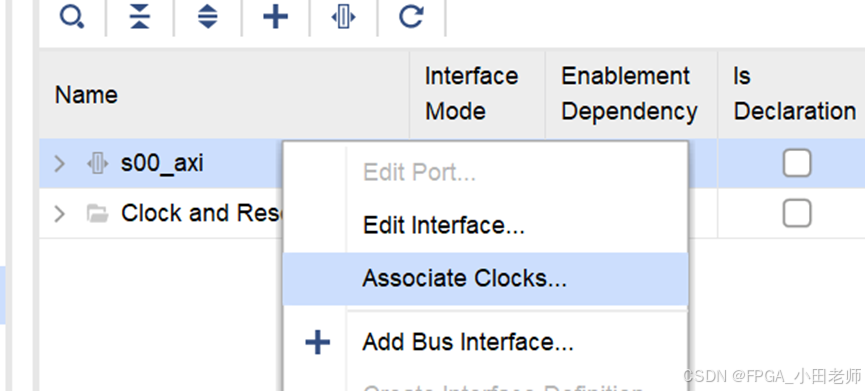

配置时钟和复位：

右键总线接口选择"Associate Clocks"
选择对应的时钟信号

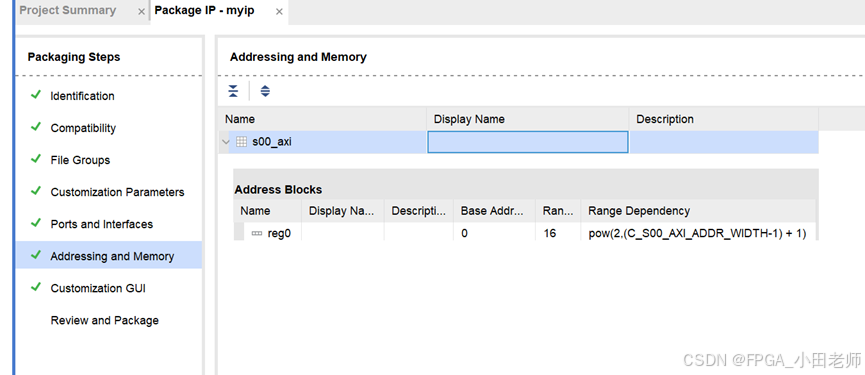

3.6 Addressing and Memory（地址和存储空间）

对于AXI4这类需要地址的接口，会自动生成存储空间映射信息。

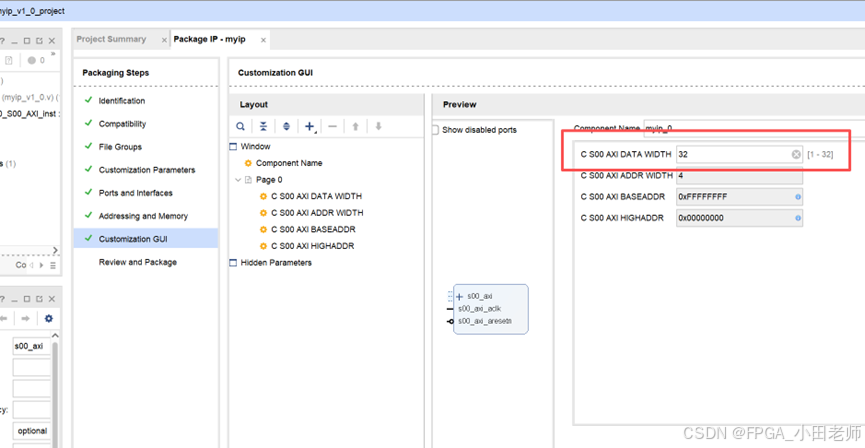

3.7 IP GUI（图形界面）

这是最终用户看到的IP核配置界面。通过前面的参数配置，现在可以看到：

DATA_WIDTH参数变为可编辑状态，范围1-32
其他未修改的参数保持灰色（不可编辑）

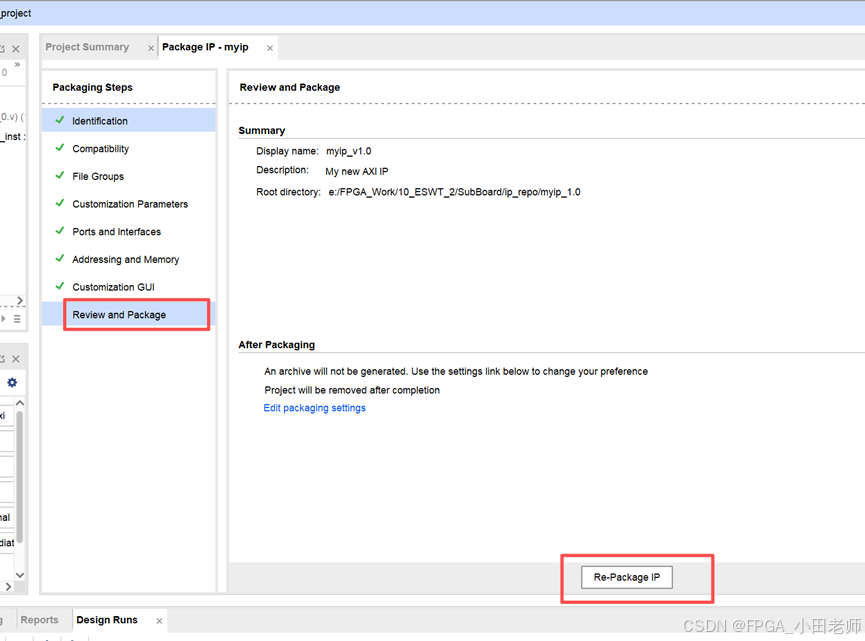

3.8 完成打包

在"Review and Package"界面，点击"Re-Package IP"完成整个IP核的打包过程。

四、验证和使用

4.1 在工程中使用IP核

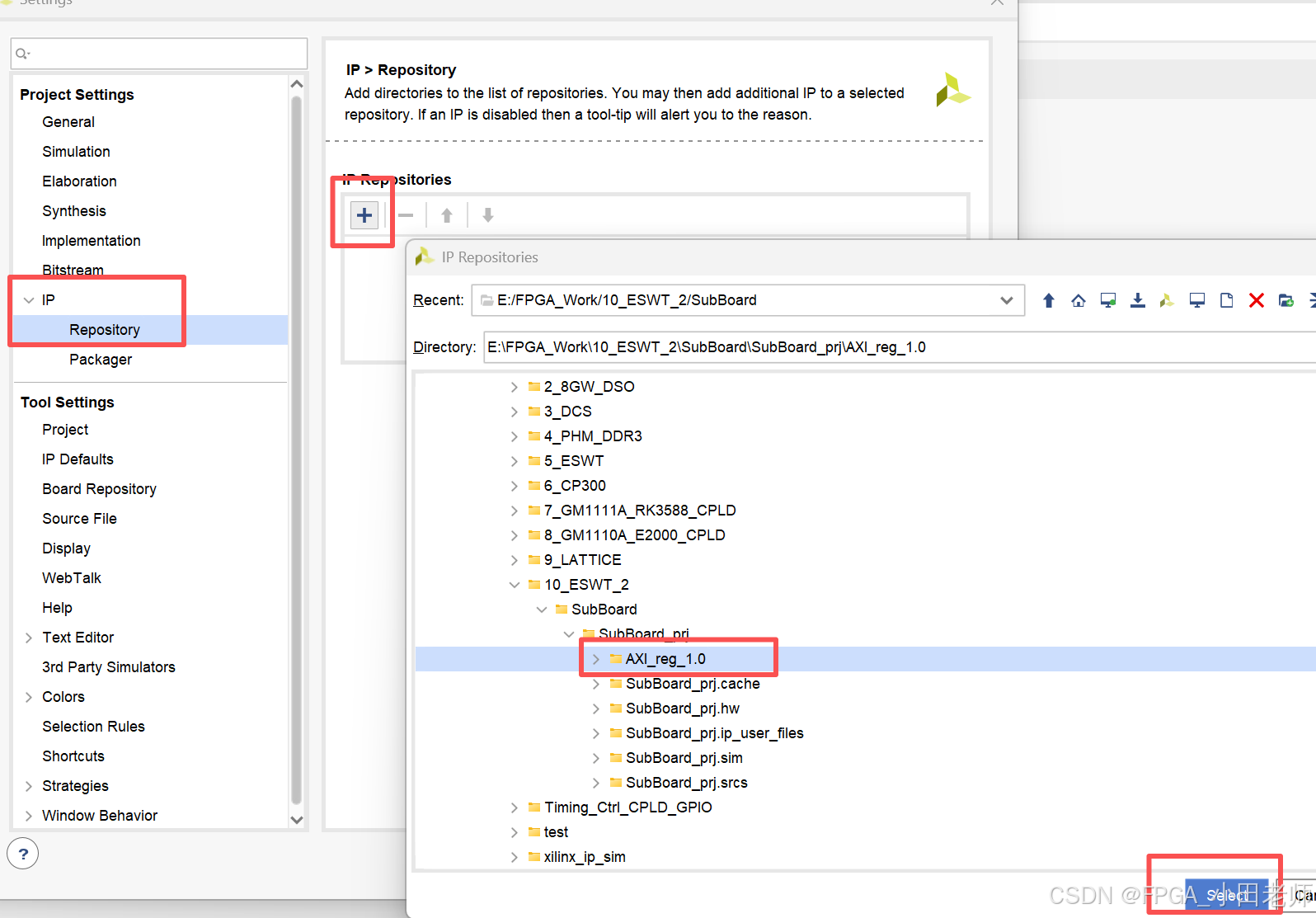

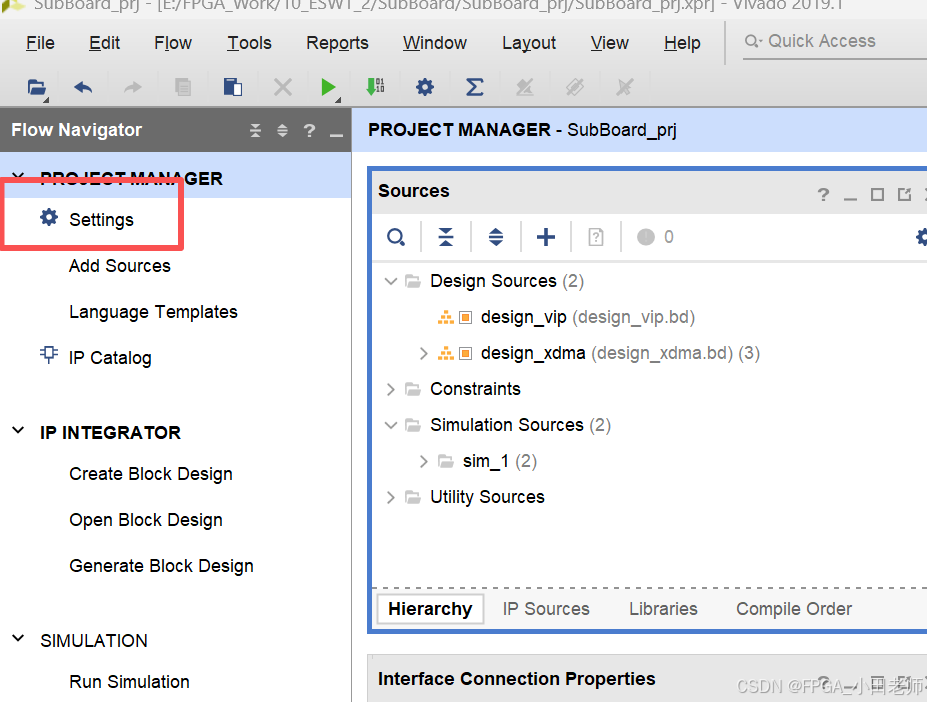

比如我生成的ip核叫做AXI_reg，我们按照如下的步骤将ip核添加到工程里面。

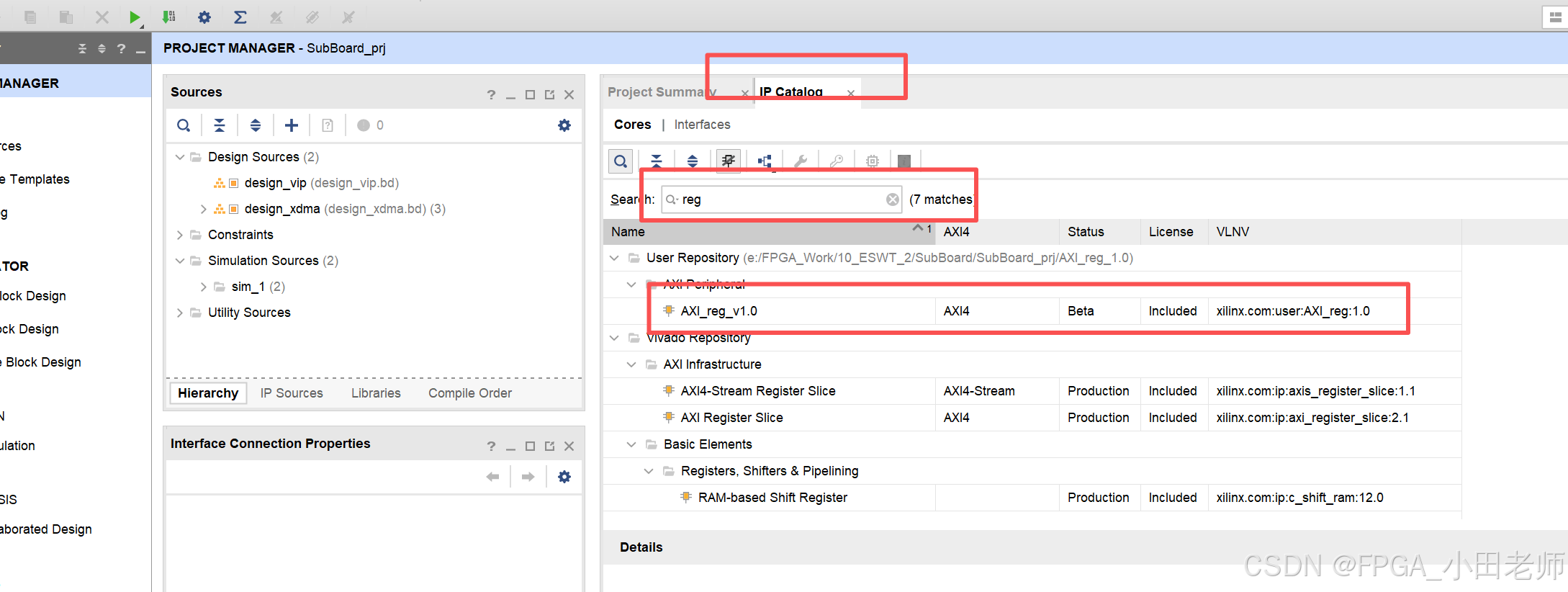

添加完成之后，我们就可以在IP Catalog中搜索到这个IP

4.2 软件端访问

通过AXI4-Lite接口，处理器可以像访问内存一样访问IP核中的寄存器。

五、总结

通过本文的步骤，你可以：

创建基于AXI4接口的自定义IP核
配置IP核的参数化特性
定制IP核的图形化配置界面
打包生成可重用的IP核

下一篇预告：我们将以具体的"配置寄存器模块(AXI_Reg)"为例，详细演示如何封装一个实用的IP核，并展示如何在工程中实例化和使用它。

封装IP核是FPGA开发中的重要技能，掌握这一技能将大大提高你的开发效率和代码质量。建议在实际项目中多加练习，逐步掌握各种高级配置技巧。
