Xilinx Aurora 8B/10B IP核(5)：例化接口说明（多核共享时钟）

1 Shared Logic配置选择

当需要例化多个Aurora IP核时，时钟共享成为关键问题。正确的做法是：

• 在IP核生成界面，选择Shared Logic为"in example"

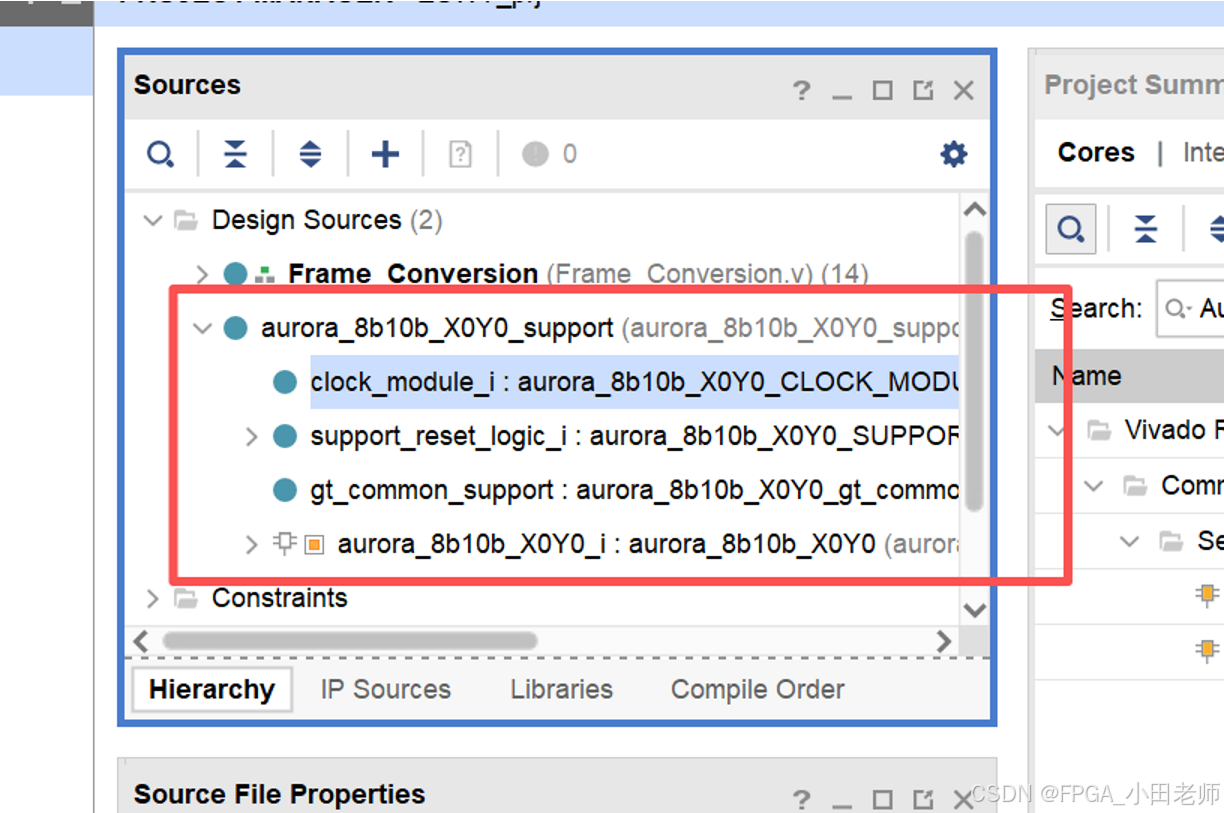

• 生成IP核后，导入example design中的support文件

• 将support目录下的所有文件添加到工程中

2 端序模式选择

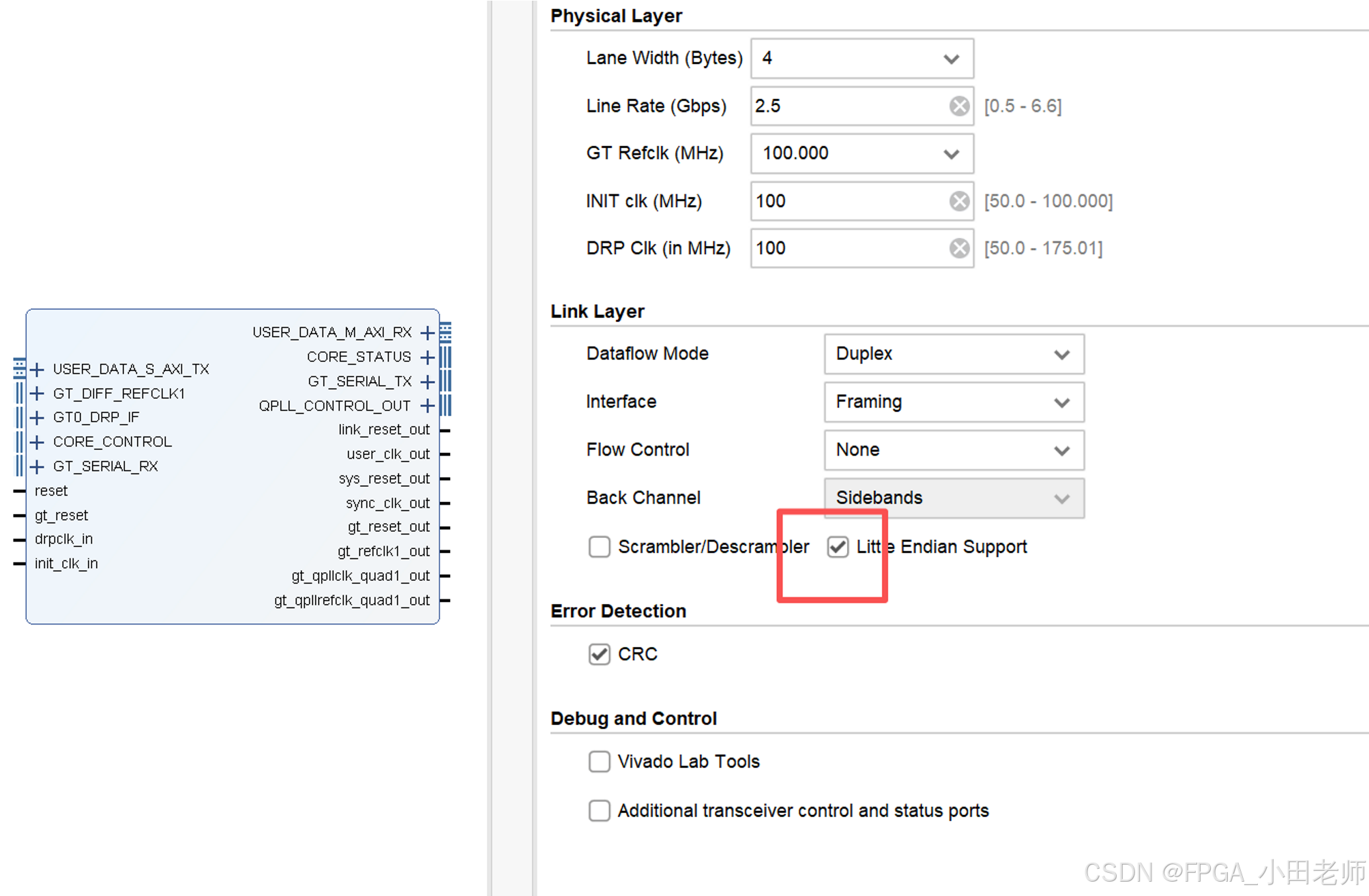

根据系统架构要求，必须选择小端模式(Little Endian)以确保与AXI4-Stream兼容IP核的无缝连接。

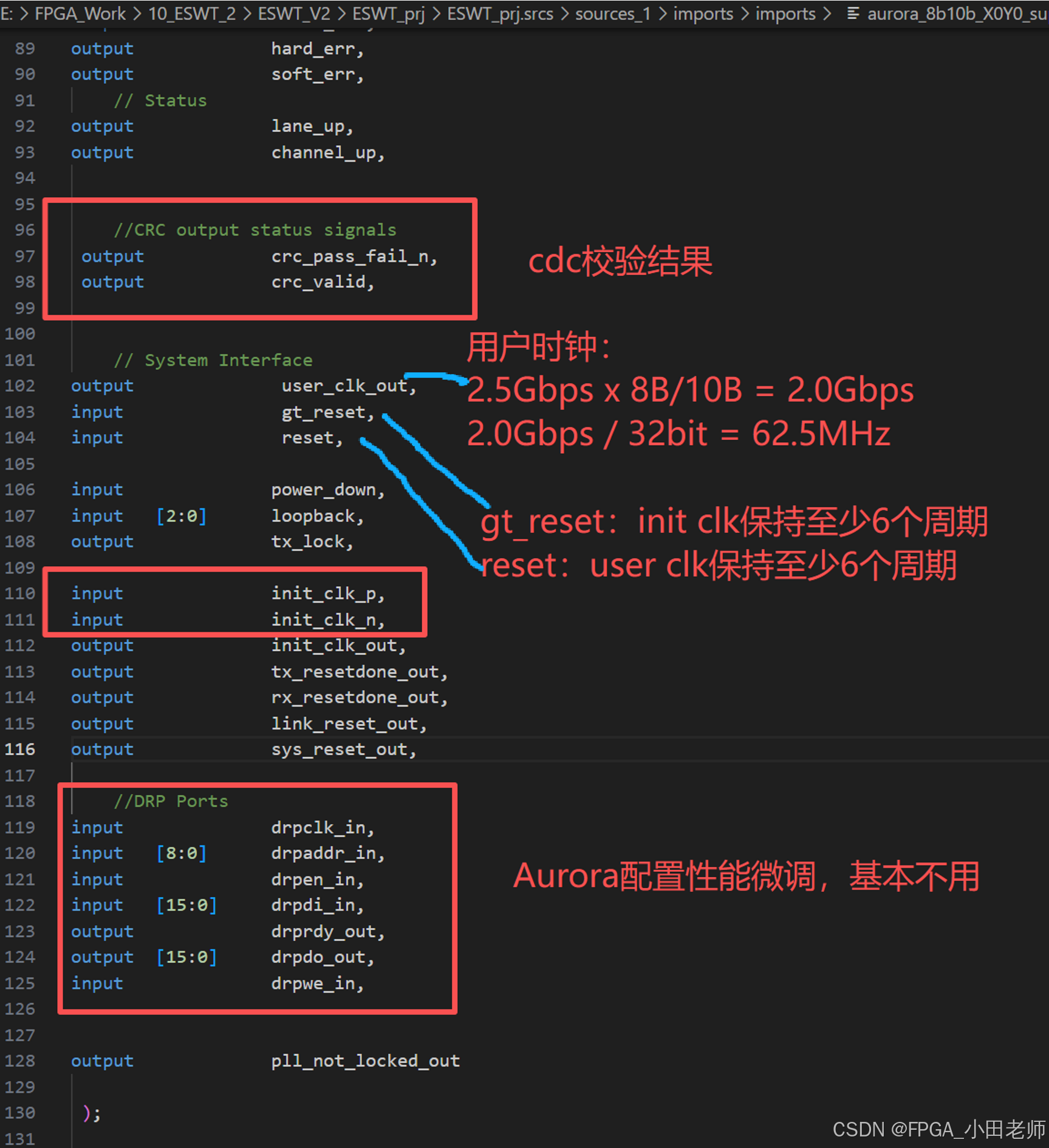

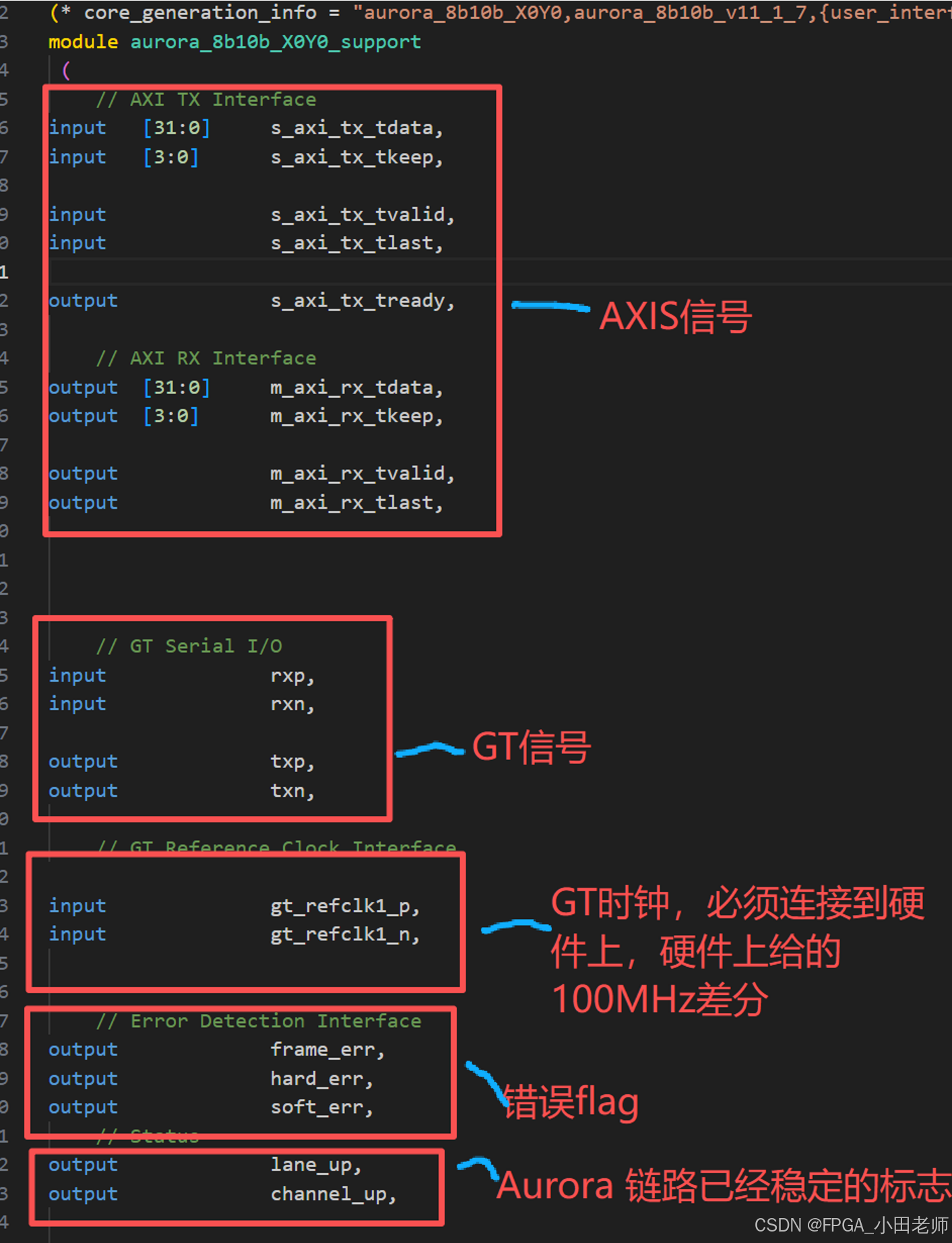

3 顶层模块信号分析

4 时钟分配策略

• GT Clock：多个Aurora核共享同一个QUAD的时钟

• Init Clock：共用单端初始化时钟

• User Clock：由每个Aurora核的tx_out_clk产生，各自独立

根据我们需求

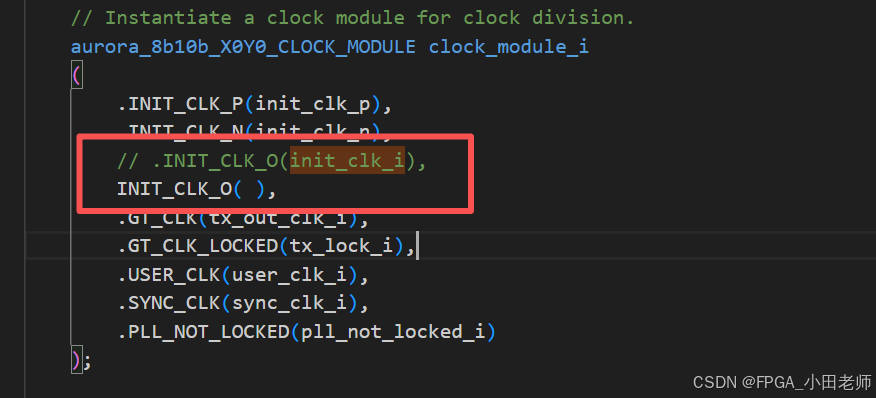

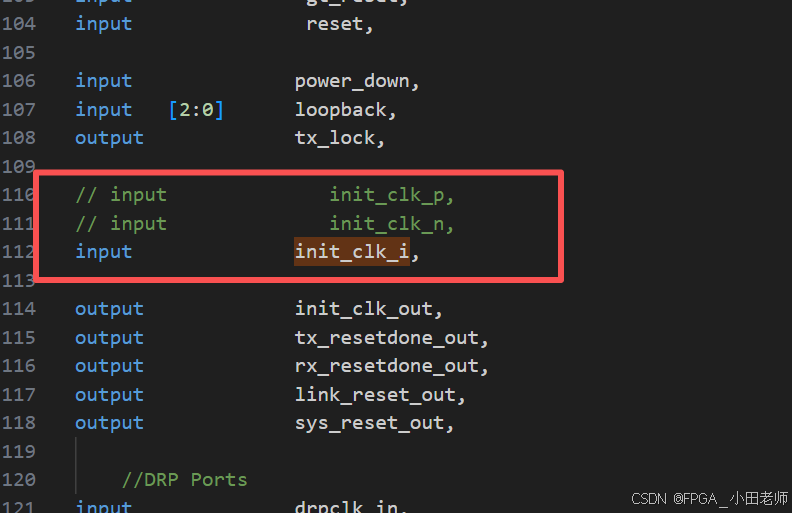

首先init_clk需要使用单端的，不使用差分信号，这里我们需要进行修改：

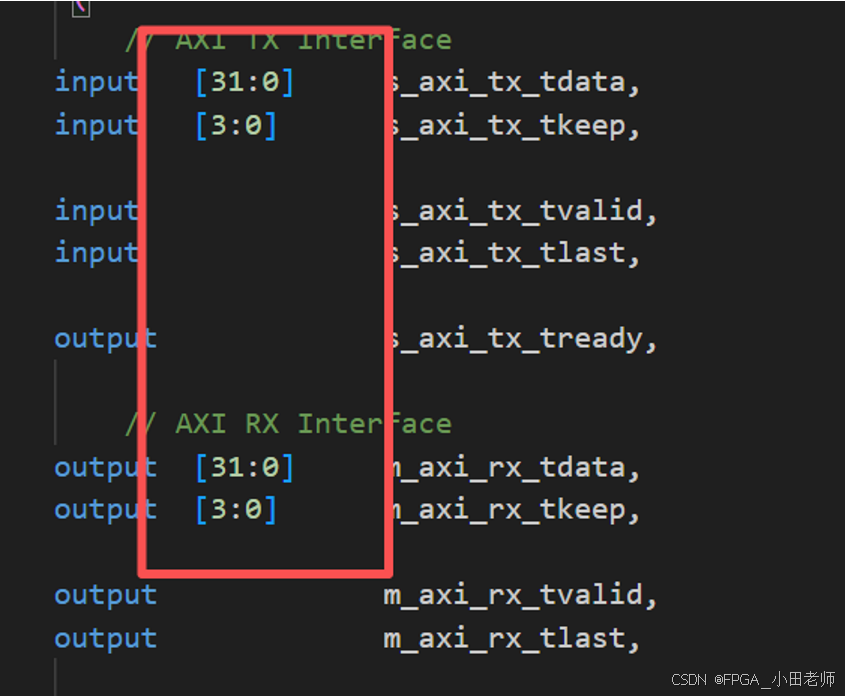

      由于我们是要例化4个Aurora IP核 分别对应一个lane  但是共有一个QUAD的时钟，故，我们需要在程序内部，将Aurora IP核部分例化为4个。

     GT clk是共用的  Init clk也是共用的

      因为 init clk是共用的  故gt_reset也是共用的

        但是user clk是由每个Aurora IP核的tx out clk产生的  故它不是共用的，那么reset也就不是共用的了。

5  信号精简与优化

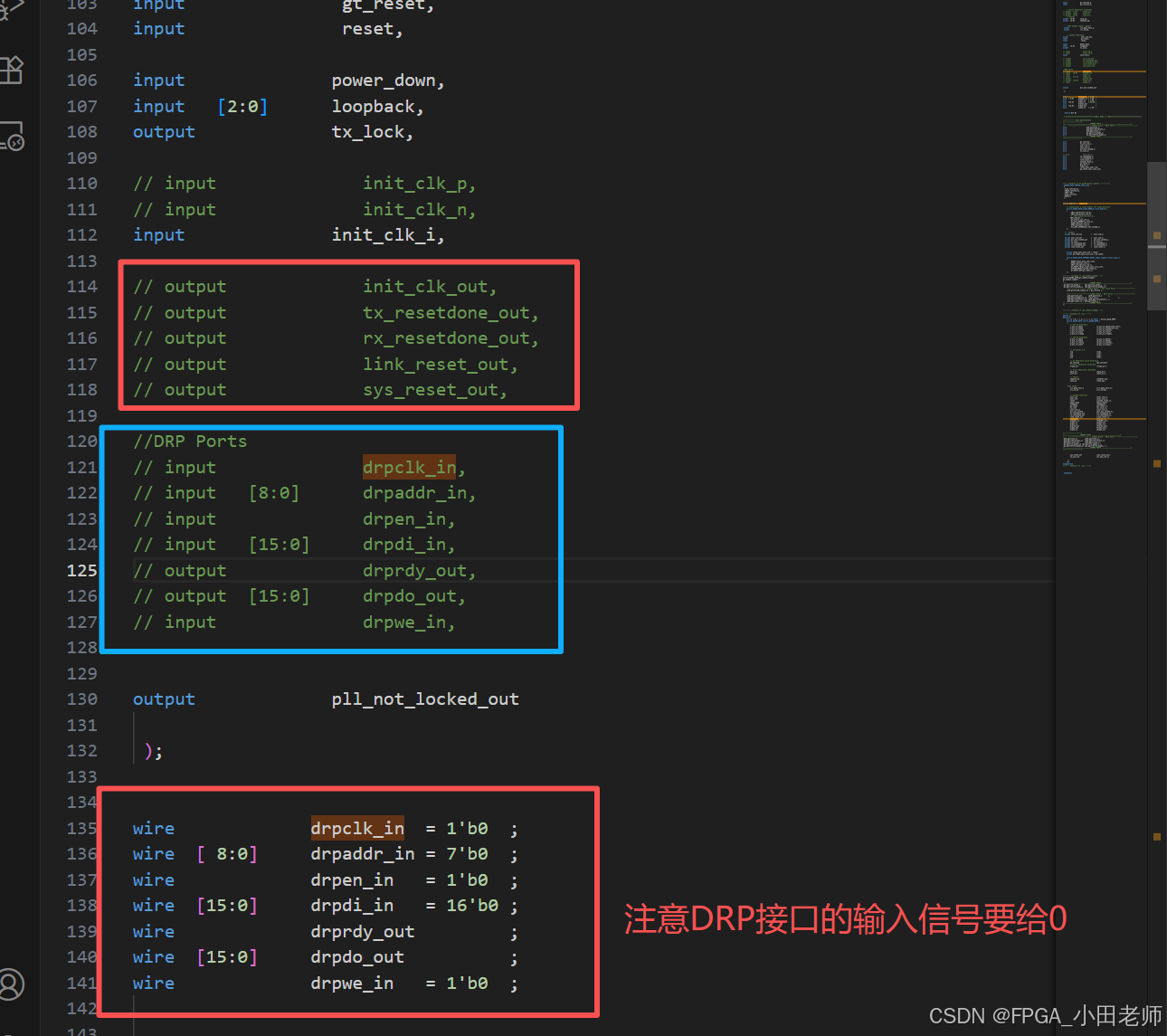

为了保持代码整洁，建议注释掉暂时不用的信号：

6 复位信号处理

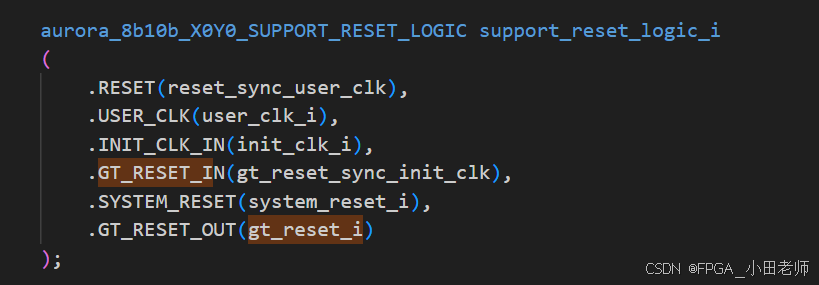

        这里我们需要注意：送入support的reset和gt_reset信号经过了这个模块之后的GT_RESET 和 SYS_RESET才是真正给Aurora IP核使用的。

这个内部是什么操作呢？

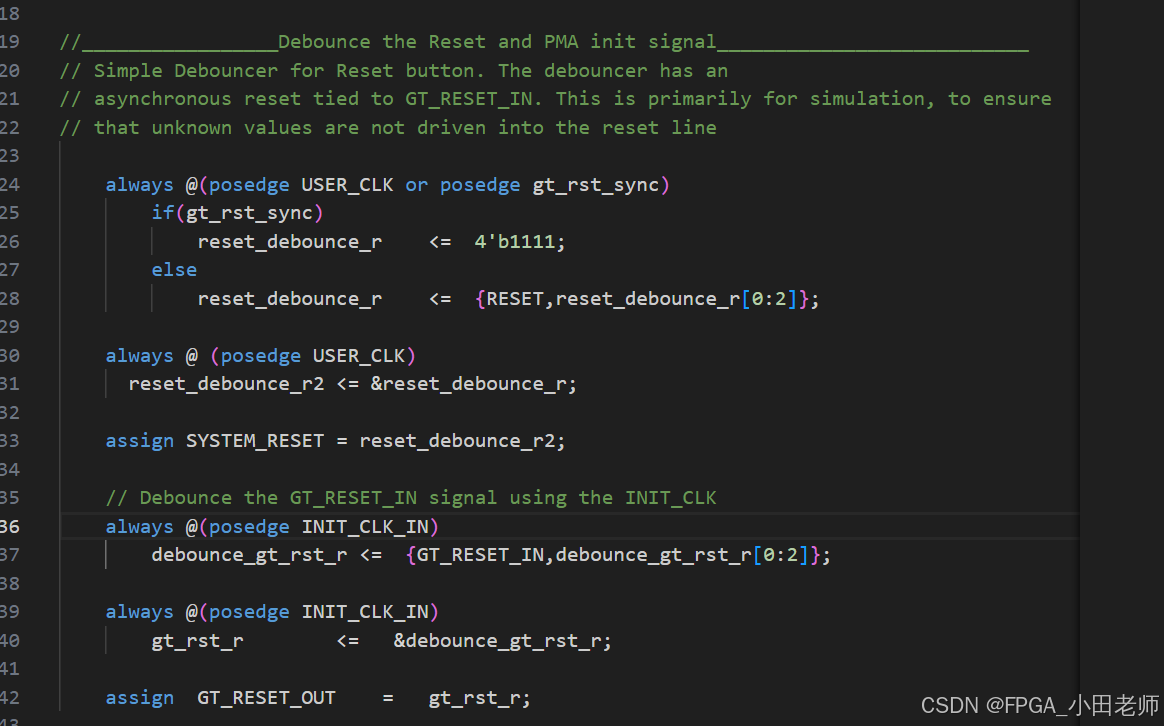

我们打开程序可以看到，这是一个4位去抖模块。

时序要求分析：

• 去抖模块需要连续4个时钟周期的高电平才确认复位有效

• Aurora协议要求gt_reset至少保持6个init_clk周期有效

• 因此，实际输入的GT_RESET_IN需要至少保持10个时钟周期的高电平

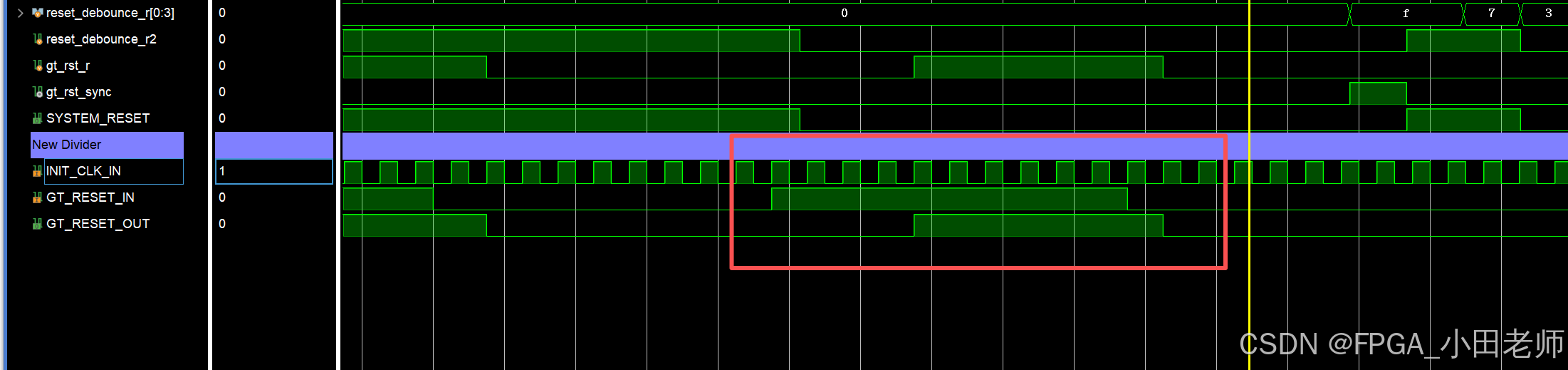

时序图如下

也就是说GT_RESET_IN必须保持4个高电平，GT_RESET_OUT才会被检测到高电平；

那根据Aurora对gt_reset的要求，必须保持6个init clk才有效，

那么GT_RESET_IN就应该至少保持10个高电平。
