【NO.2】GPU渲染管线

最新推荐文章于 2025-03-18 11:30:00 发布
原创 最新推荐文章于 2025-03-18 11:30:00 发布 · 505 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了GPU渲染管线的工作原理，从CPU如何将数据加载到显存，设置渲染状态，调用DrawCall，到GPU的流水线处理，包括顶点数据、顶点着色器等阶段。GPU通过流水线化加速渲染，各个阶段如顶点着色、几何着色、光栅化和像素着色等都在GPU中并行处理，实现高效实时渲染。

《real-time提炼总结 第三章》《unity shader 入门精要  第二章》

#CPU与GPU之间

渲染流水线的起点是CPU，即应用阶段

应用阶段大致分为三个阶段：

  1. 把数据加载到显存中
  2. 设置渲染状态
  3. 调用DrawCall



把数据加载到显存中

硬盘（HDD）----------------->内存（RAM）--------------->显存（VRAM）

|____________CPU____________|                         |_____GPU_____|

  • 显卡对于显存的访问速度更快，而且大多数显卡对于RAM没有访问权

设置渲染状态

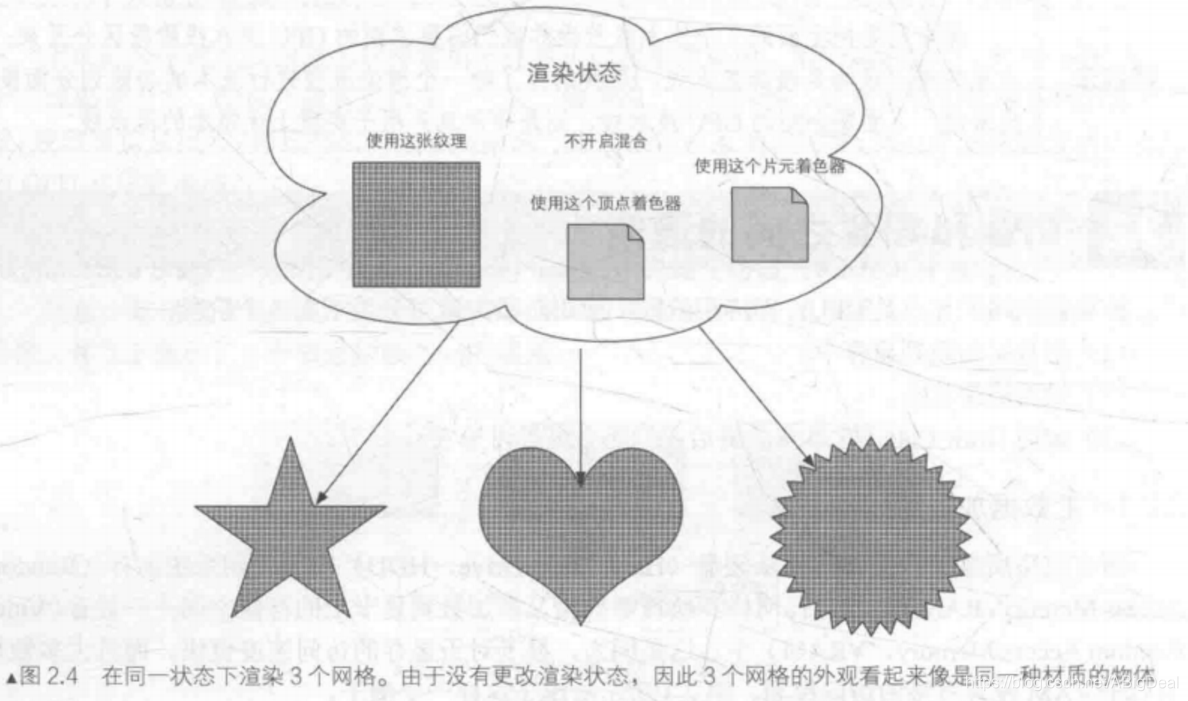

  • 渲染状态：定义了场景网格是怎样被渲染的
  • 通过对渲染状态的改变，可以得到诸如明暗处理的应用，雾化效果的使用等光栅化操作
  • 渲染状态同时控制纹理的类型和纹理过滤器如何工作





调用DrawCall

  • DrawCall：实际上就是一个命令，CPU发出，GPU接收，仅仅指向一个需要被渲染的图元列表
  • 当给定了一个DrawCall，GPU就会根据渲染状态和所有输入的顶点数据来进行计算，最终输出成屏幕上的像素，这个计算过程就是GPU流水线



#GPU流水线

  • NVIDIA提出了图形处理单元（Graphics Processing Unit，GPU）这一术语。
  • GPU实现了几何和光栅化概念管线阶段
  • GPU通过实现流水线化大大加快了渲染速度

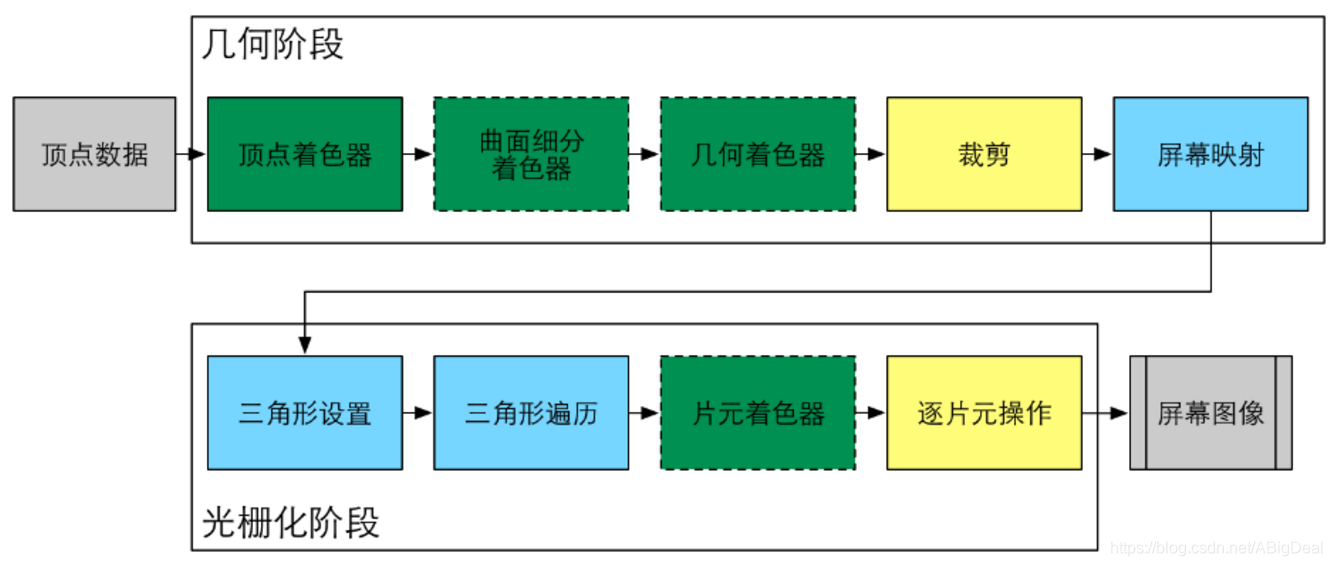

绿色：完全可编程      黄色：可配置但不可编程        蓝色：由GPU固定实现

实线：该shader必须由开发者编程实现         虚线：该shader是可选的

^《Unity shader 入门精要》

^《Real-Time Rendering》

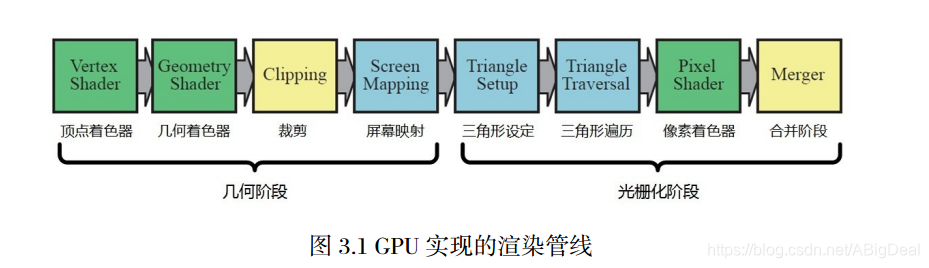

跟上一章的流水线略有不同……



顶点数据：

  • 由应用阶段加载到显存中，再由DrawCall指定。随后被传递给顶点着色器。

顶点着色器：

  • 在顶点着色器之前，发生了一些数据操作，在DirectX中叫输入装配（InputAssembler）的阶段 ，会将一些数据流组织在一起，以形成顶点和基元的集合，发送到管线
    • 完全可编译，由开发者编程实现，
    • Vertex Shade
