  定义两个卫星分别叫主星(Chief)和从星(Deputy) 。相对运动描述均以主星为基准,从星绕着主星飞。主星不一定必须得是客观存在的卫星,也可以是一个假想的参考点。

1.Hill坐标系

  主星在惯性空间中的位置为rc(t)\boldsymbol{r}_c(t)rc(t),从星在惯性空间中的位置为rd(t)\boldsymbol{r}_d(t)rd(t)。Hill坐标系原点在主星上,坐标轴基矢量为{o^r,o^θ,o^h}\left\{\hat{\boldsymbol{o}}_{r}, \hat{\boldsymbol{o}}_{\theta}, \hat{\boldsymbol{o}}_{h}\right\}{o^r,o^θ,o^h}。其中,o^r\hat{\boldsymbol{o}}_{r}o^r沿着轨道半径方向,o^h\hat{\boldsymbol{o}}_{h}o^h沿着轨道角动量方向。

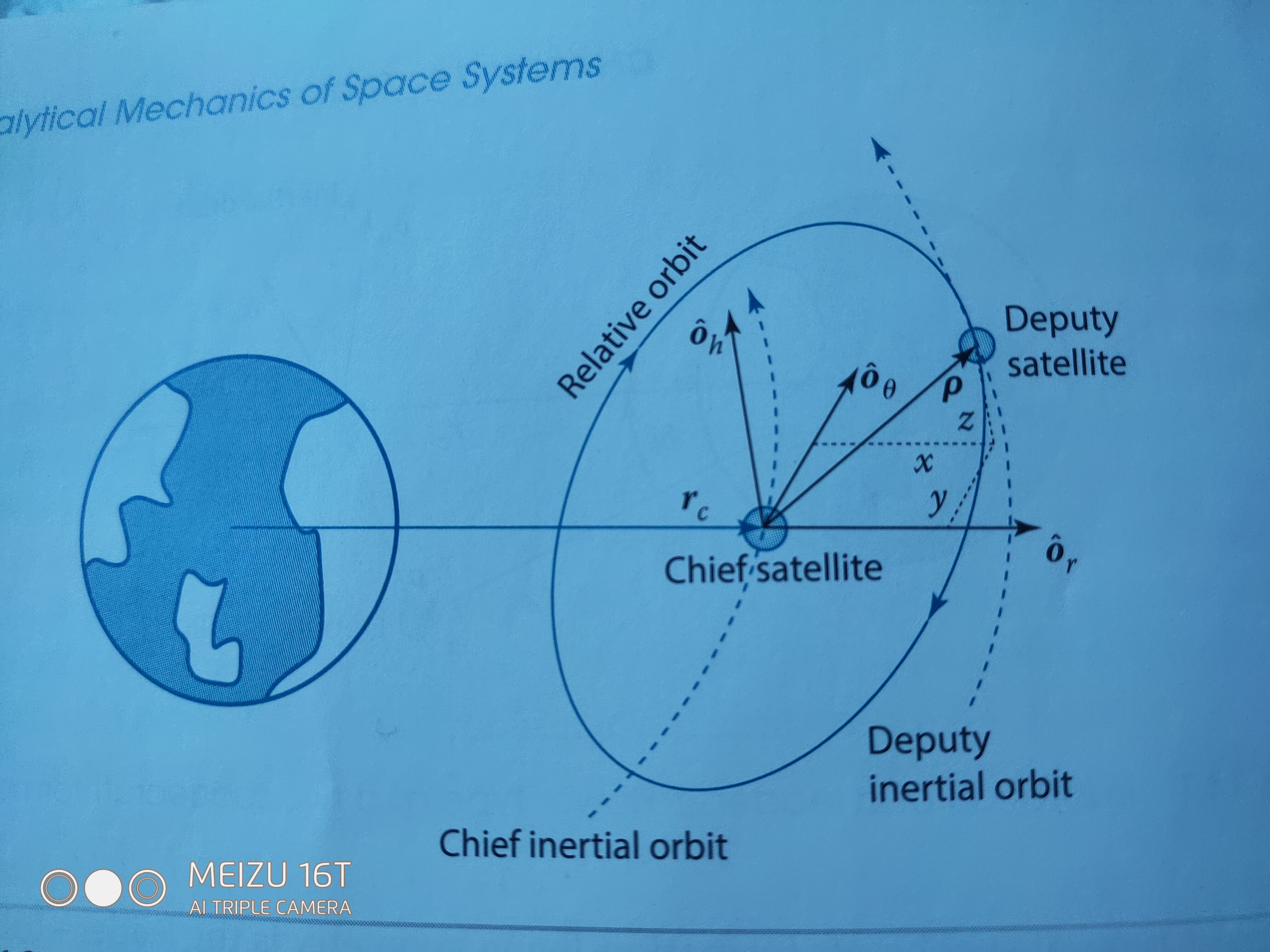

Hill坐标系如图所示

2.LVLH 坐标系

  LVLH坐标系的坐标轴基矢量为
 LVLH frame L:{l^1=o^θ,l^2=−o^h,l^3=−o^r}\text { LVLH frame } \mathcal{L}:\left\{\hat{\boldsymbol{l}}_{1}=\hat{\boldsymbol{o}}_{\theta}, \hat{\boldsymbol{l}}_{2}=-\hat{\boldsymbol{o}}_{h}, \hat{\boldsymbol{l}}_{3}=-\hat{\boldsymbol{o}}_{r}\right\} LVLH frame L:{l^1=o^θ,l^2=o^h,l^3=o^r}

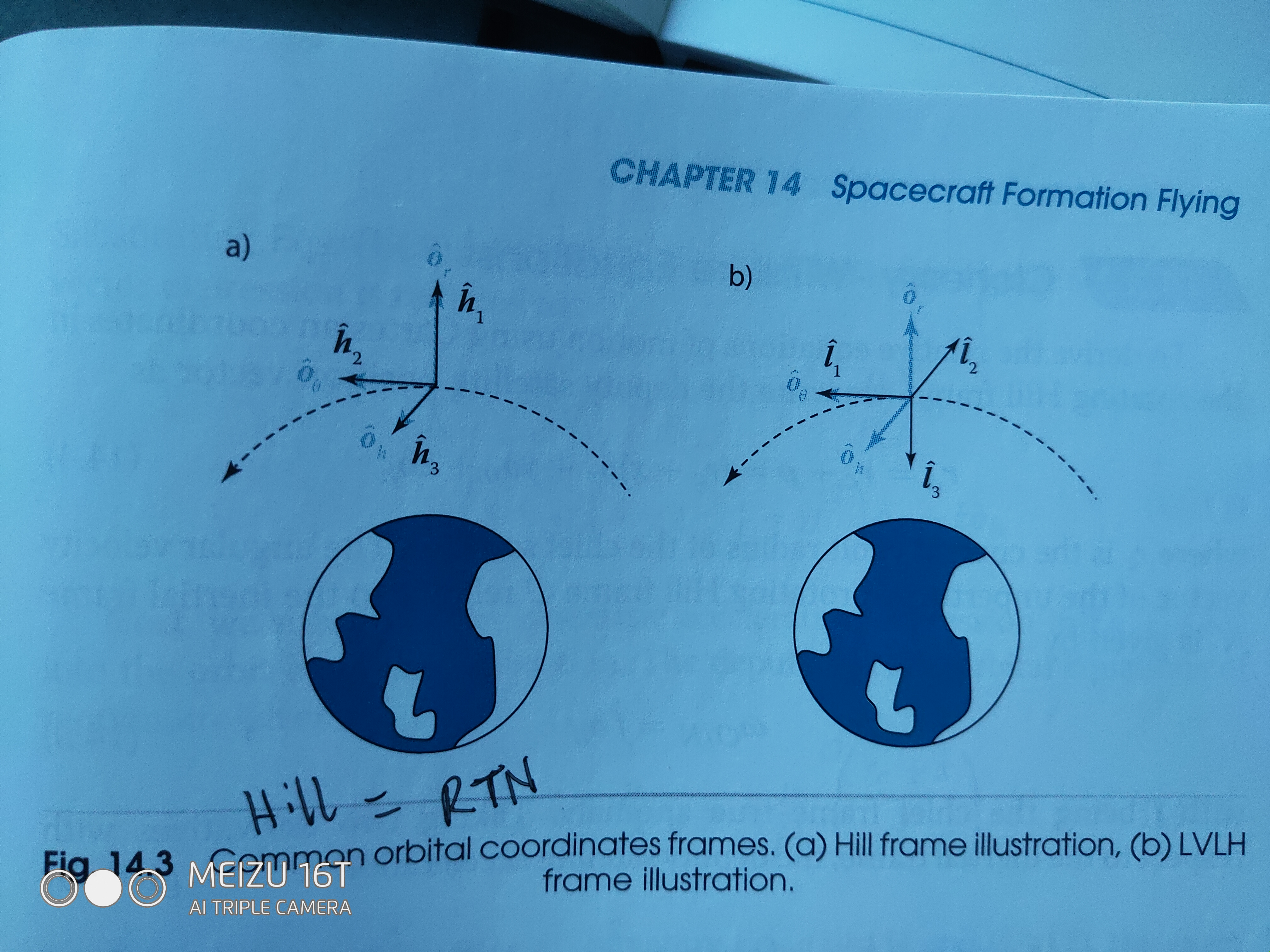

二者的相对关系如图所示
