【银尔达USB转串口测试工具】YED-UUART-211

最新推荐文章于 2025-11-25 14:33:49 发布
原创 最新推荐文章于 2025-11-25 14:33:49 发布 · 377 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#物联网 #智能硬件 #4G模块 #银尔达 #USB转串口 #RS485 #RS232

YED-UUART-211驱动下载:📎YED-UUART-211 USB转串口工具手册.zip

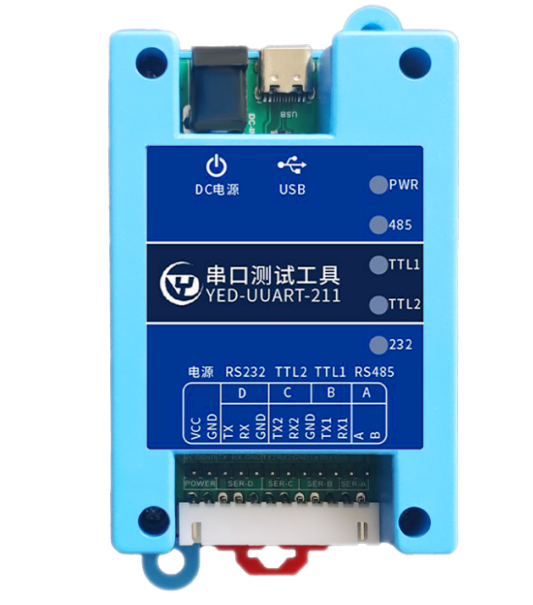

一、产品介绍

YED-UUART-211规格书 是一款基于CH344系列高性价比的串口调试工具。同时支持TTL串口，RS232，RS485。主要特点如下:

1) Type-c 接口；

2) 支持电源扩展输出；

3) 支持1路RS485；

4) 支持2路TTL串口，兼容3.3V和5V电平；

5) 支持1路RS232；

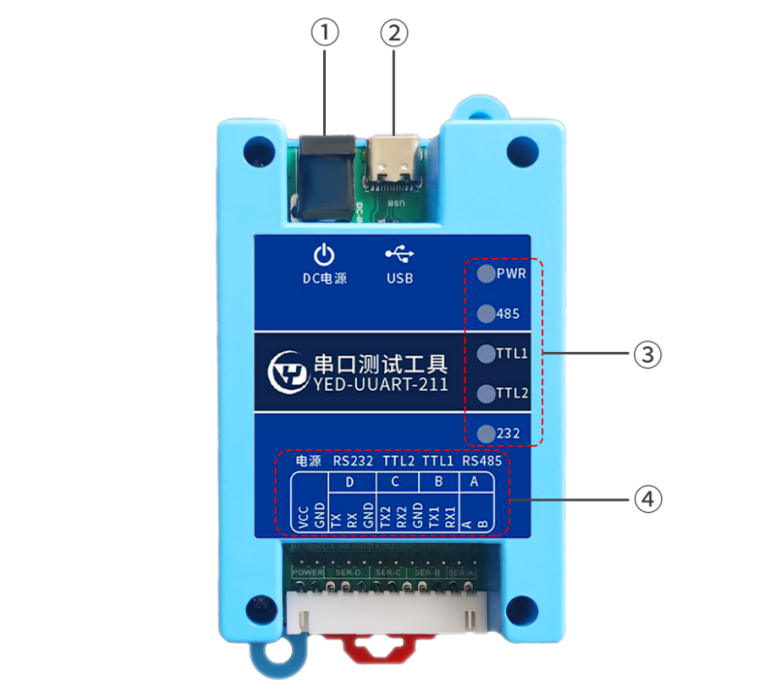

二、硬件介绍

编号

功能

详细说明

1

DC电源座

DC座与VCC GND电源接口直连，方便引出电源给调试设备供电

这个电源是给外部设备供电的，串口工具本身不需要供电

2

USB

Type-c接口

3

指示灯

PWR

USB电源指示灯

485

RS485指示灯，蓝色发数据，红色收数据

TTL1

TTL1串口指示灯，蓝色发数据，红色收数据

TTL2

TTL2串口指示灯，蓝色发数据，红色收数据

232

RS232指示灯，蓝色发数据，红色收数据

4

接口

VCC GND

与DC 座直连，外部设备供电

比如DC座是12V，VCC就是12V

RS232

对应电脑驱动的D接口

TTL2

对应电脑驱动的C接口

TTL1

对应电脑驱动的B接口

RS485

对应电脑驱动的A接口

三、安装驱动

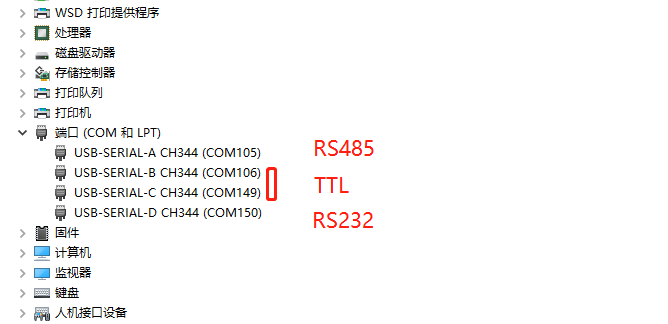

下载驱动，📎YED-UUART-211驱动.zip，安装驱动“CH34XSER”后，type-C USB 接上电脑后，设备管理，显示如何下表示正常。

四、硬件规格

功能事项

详细说明

RS485

最高波特率460800

RS232

最高波特率460800

TTL

最高波特率921600

产品尺寸

工作温度

工作温度

-35℃ ~+75℃

存储温度

-40℃ ~+85℃

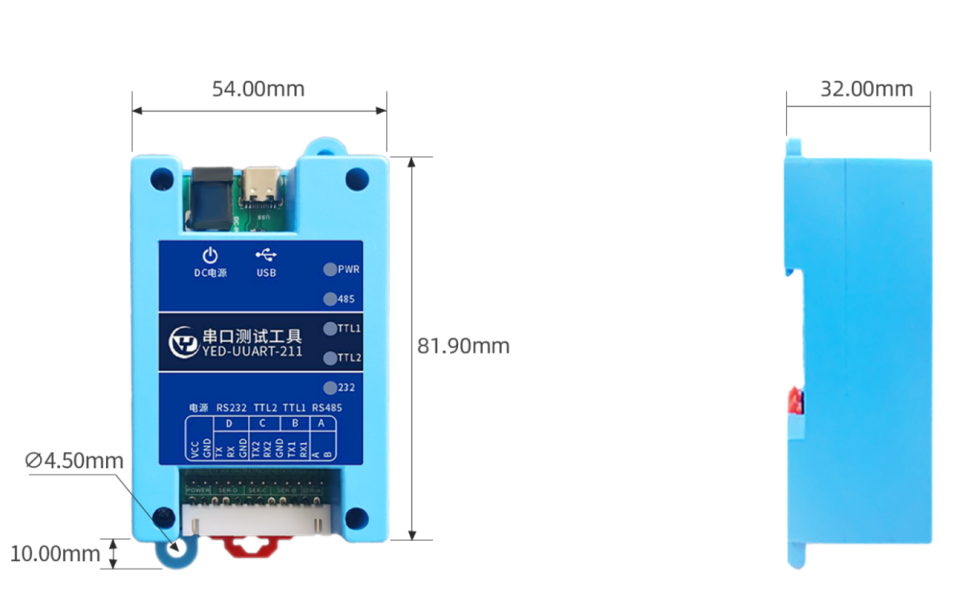

五、产品尺寸

支持35MM导轨安装

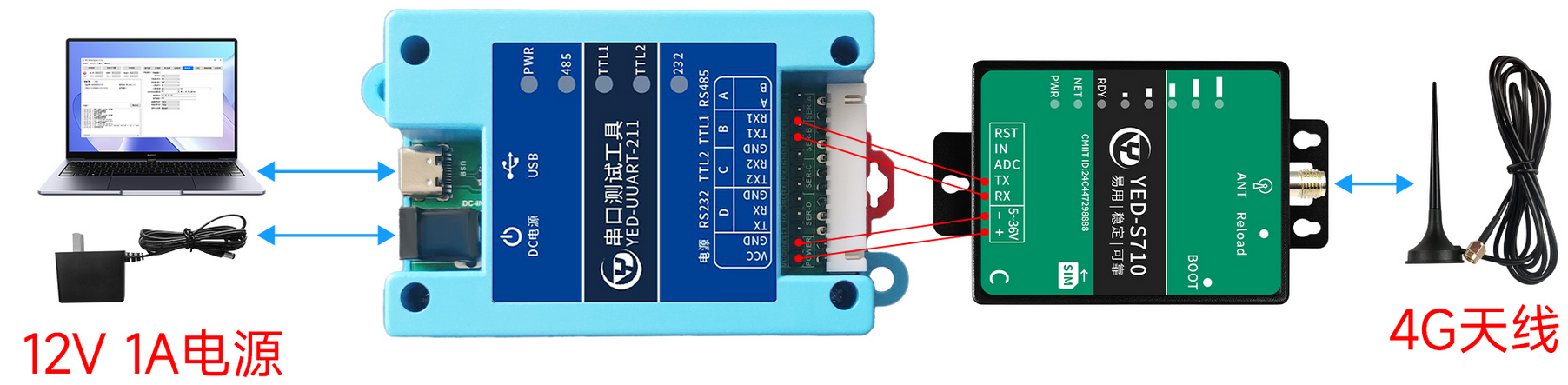

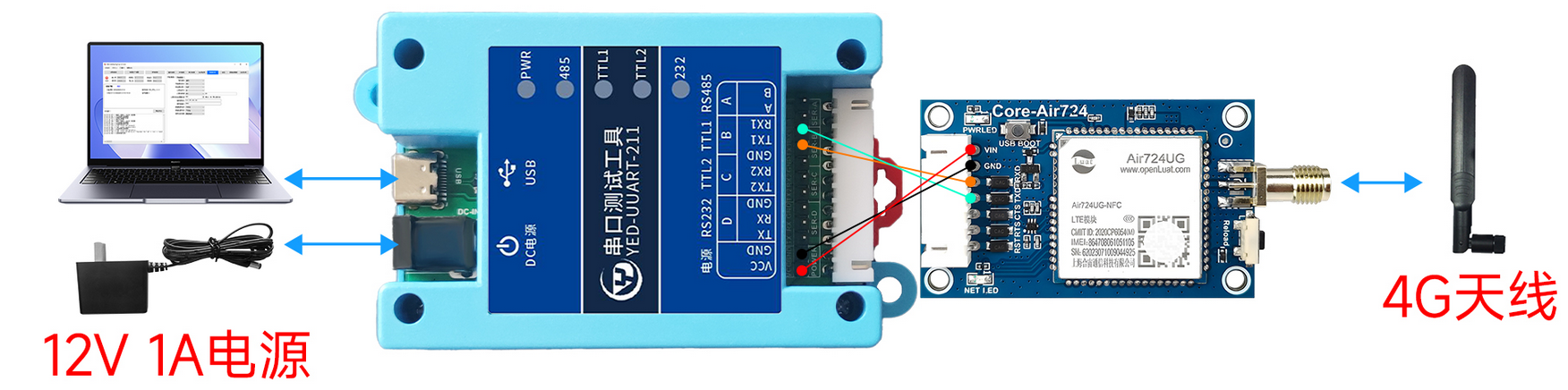

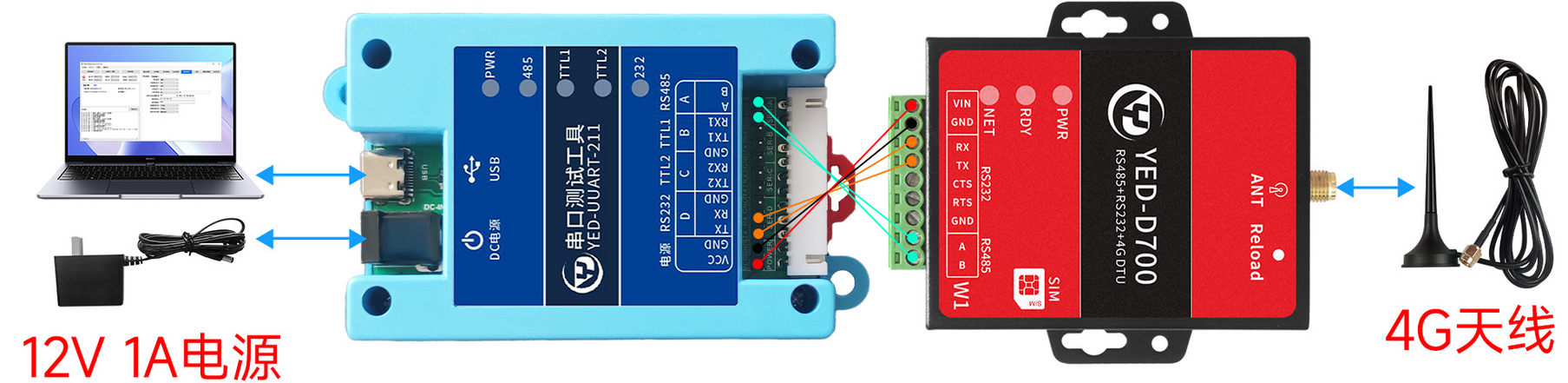

六、硬件连接示例

七、配合电脑串口软件工具使用

使用银尔达自主研发的“YEDTestTools.exe”测试工具，能方便你调试DTU或者其他串口功能。使用方法参考:

https://yinerda.yuque.com/yt1fh6/4gdtu/tl1vaqdylayghdhz
