YEDTestTools软件使用方法

YEDTestTools软件下载:

此处为语雀内容卡片，点击链接查看：https://yinerda.yuque.com/yt1fh6/4gdtu/rfvpd0gwbr6vhfb4

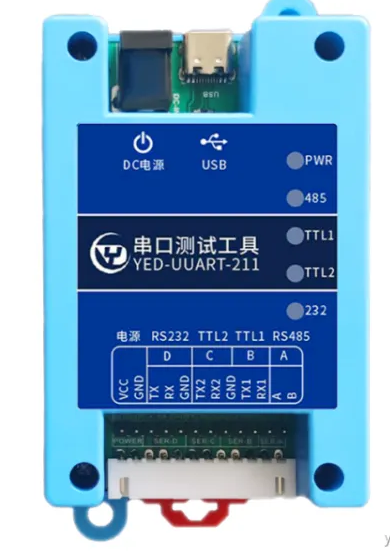

注意软件配合串口硬件"YED-UUART-211"DTU专用测试工具，方便供电，方便快速评估DTU功能，节约您宝贵的时间。

一、简介

银尔达测试工具软件，是银尔达自主研发的测试工具，支持串口，TCP 客户端，TCP服务端，UDP测试。

支持快捷命令，提前写好的测试数据，方便调试设备。

4G 模块是通过串口(TTL,RS232,RS485)通讯和控制的，所以串口软件其实是与MCU等价的角色。MCU有串口MCU运行的程序控制串口收发数据，电脑有串口，软件也是控制串口收发数据。所以在实际使用之前，可以用电脑软件模拟MCU的逻辑，与4G模块串口通讯，方便看数据交互详情，排查问题。

二、软件使用流程

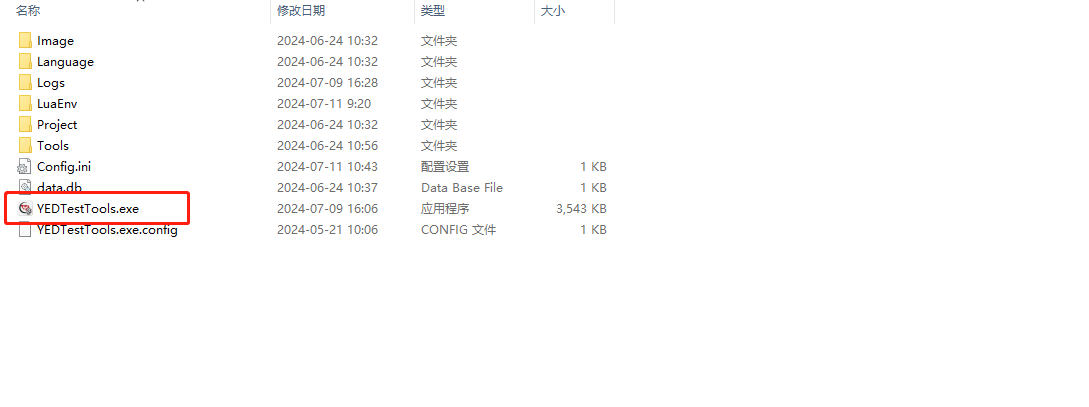

2.1、打开软件

软件是免安装的，直接打开即可，先解压YEDTestTools，双击打开YEDTestTools.exe。

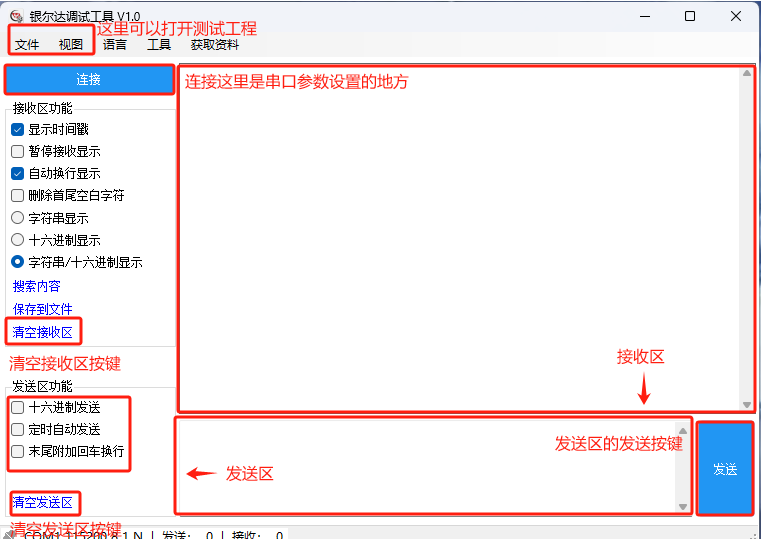

2.2、软件功能介绍

三、银尔达调试工具使用

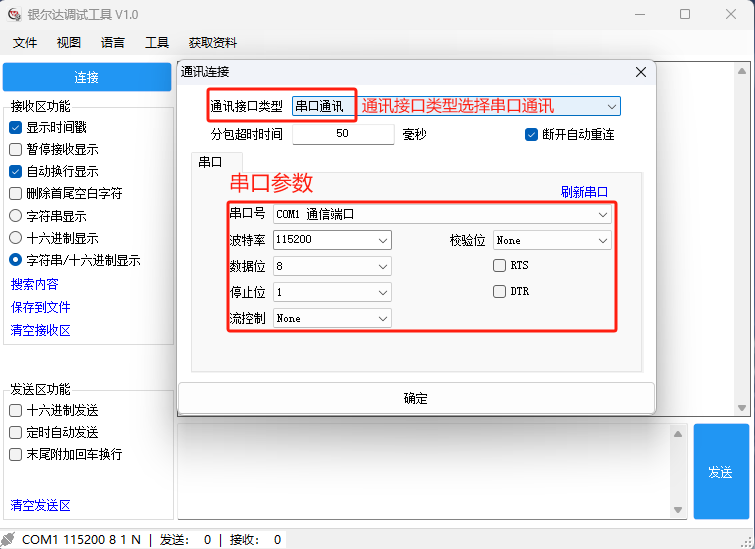

3.1、创建串口连接

打开串口连接后，就可以测试串口了。

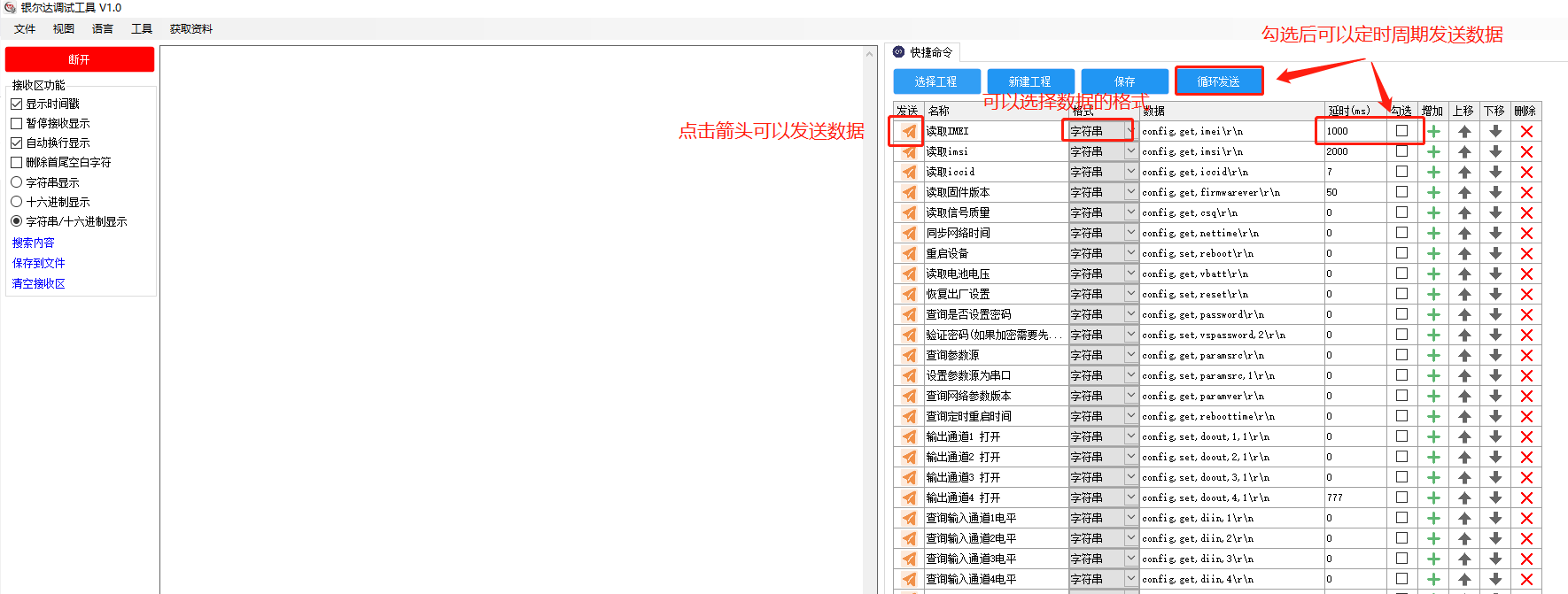

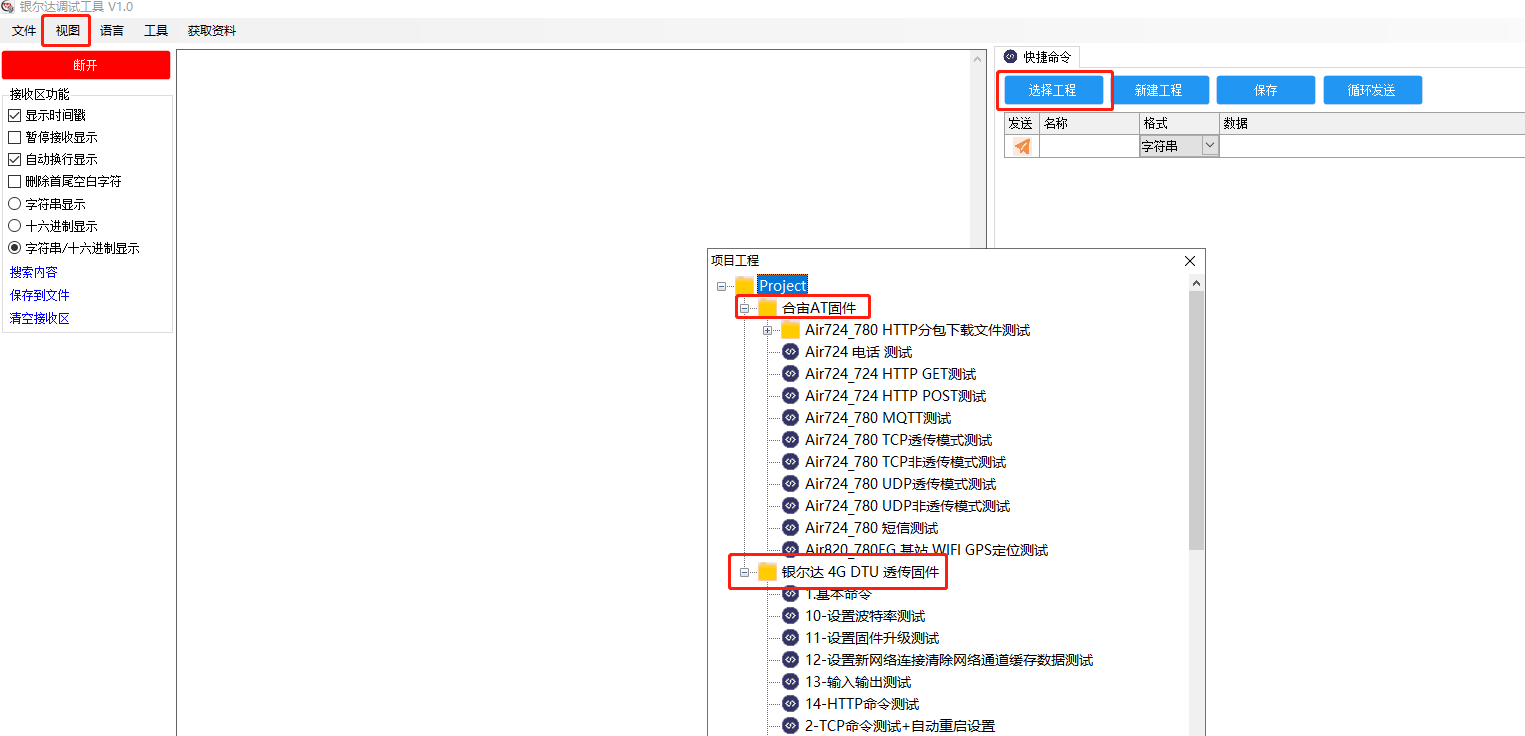

3.2、打开快捷命令窗口

视图->快捷命令。可以打开我们常用的测试工程。比如AT工程和DTU工程。这些工程是提前写好的串口命令，方便测试。具体的命令可以参考模组的AT手册或者DTU命令手册。

点击闪电符号可以发送对应行的数据；

名称是这行命令的备注，可以自由编辑；

格式是数据的格式，分为字符串和16进制；

数据是要发送的实际数据，可以自由编辑，可以自动识别\r\n为回车换行；

延迟与勾选，可以配合循环发送，周期发送勾选的命令，周期执行；

增加，上移，下移和删除，用来控制对应的命令行。

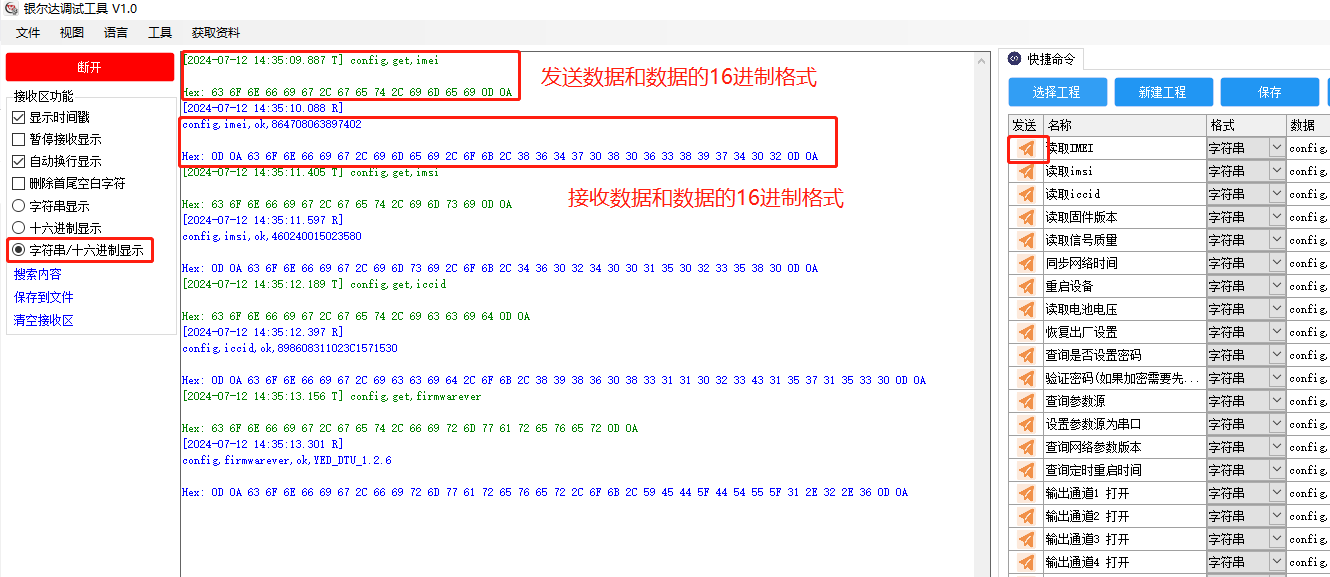

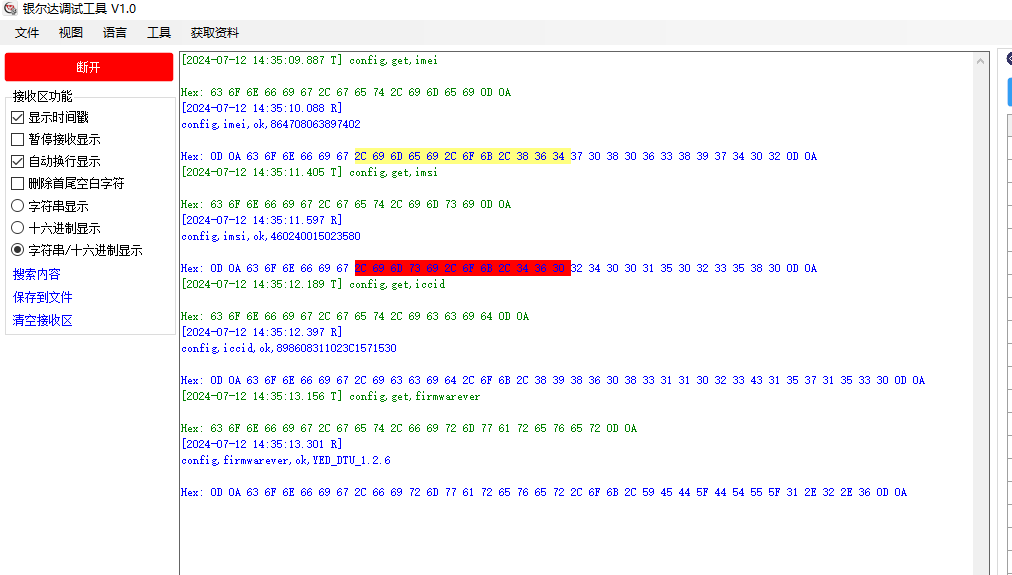

3.3、发送命令和接收数据

可以通过显示格式，观察字符串和16进制格式，方便观察数据的本质

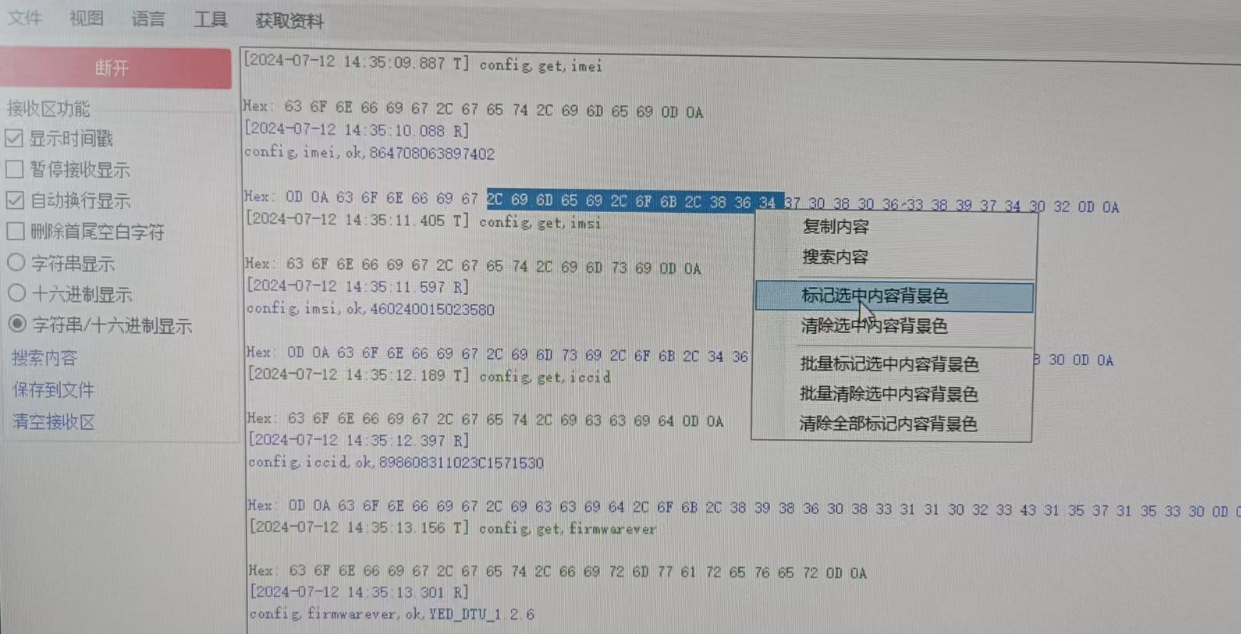

3.4、标记数据颜色

选择数据，鼠标右击，选择标记选择内容方便对比数据

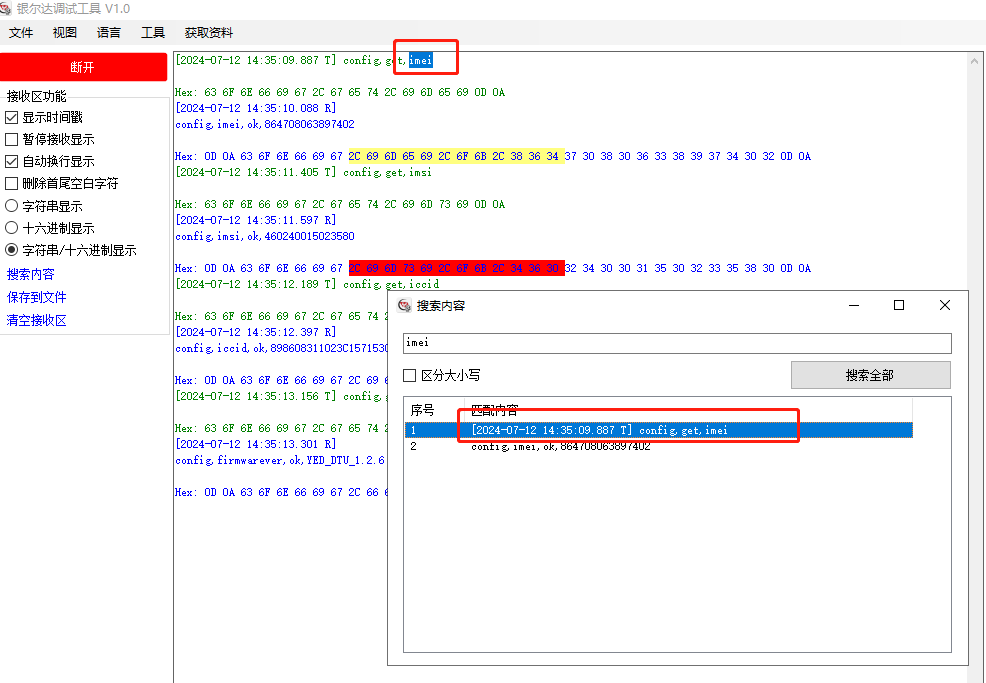

3.5、搜索日志

搜索关键词方便快速定位和分析数据

日志区域，鼠标右键，选择搜索内容。收搜到内容后，点击匹配内容，就可以跳转标记在日志区。

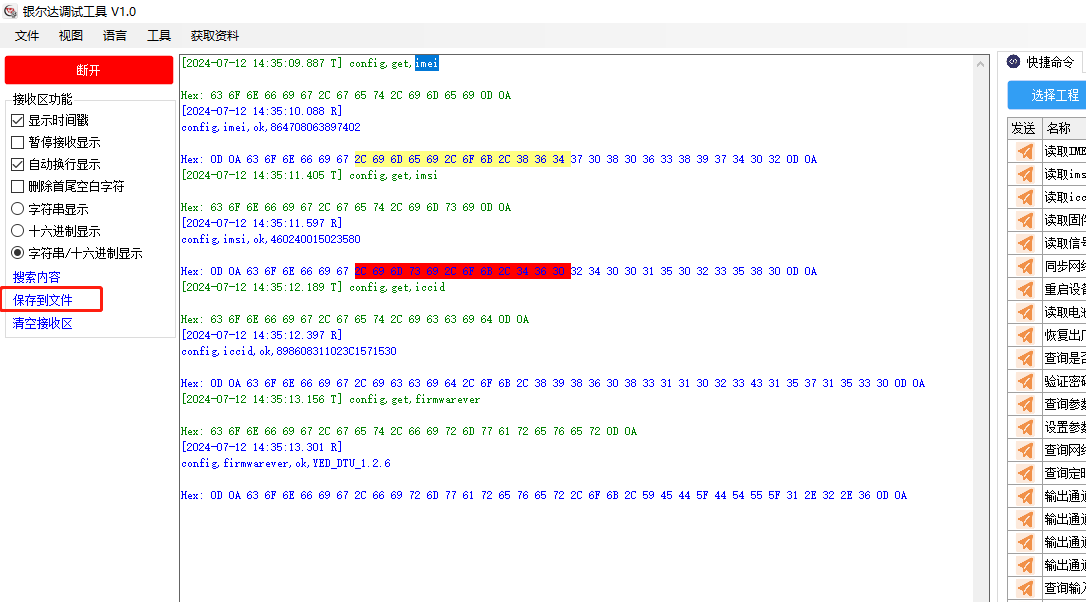

3.6、保存到文件

把接收区域的日志数据，保存成文件，方便分析日志。

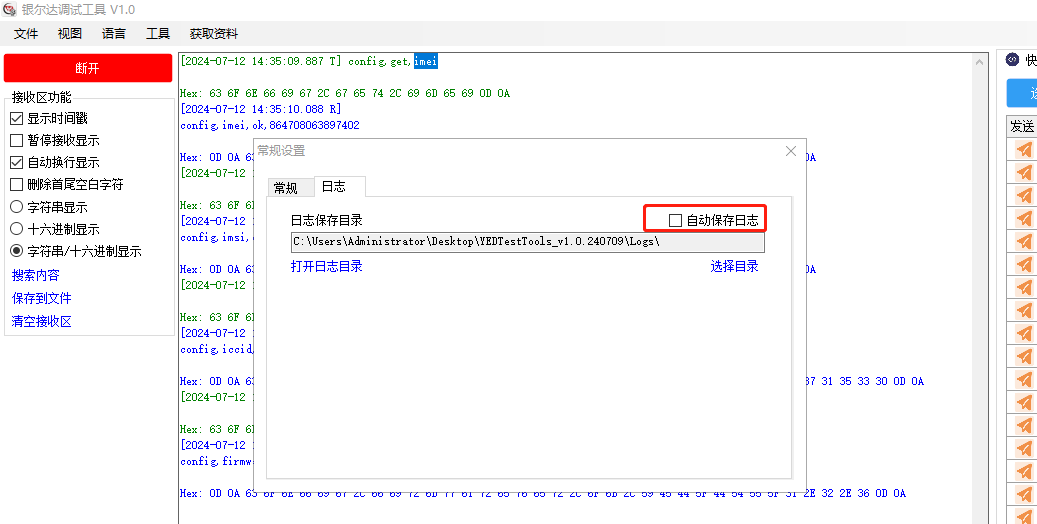

3.7、自动保存日志到文件

文件->常规设置->日志，勾选自动保存日志，可以自动保存接收区的数据到日志文件，每次打开软件后会自动按时间生产一个日志文件名并且保存。

注意及时清除不必要的日志。
