【银尔达短信转发器/网卡】YED-U307U

最新推荐文章于 2025-11-25 14:33:49 发布
原创 最新推荐文章于 2025-11-25 14:33:49 发布 · 838 阅读 · 30 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#4G模块 #物联网 #银尔达 #USB网卡 #短信转发

1. 简介

U307U 核心板是由银尔达（yinerda）基于移动M307R模组推出的网卡产品 。小巧、稳定、可靠。

特性如下:

1) 支持5V USB直插供电；

2) 工作环境为-35℃-75℃；

3) 支持标签logo定制服务；

4)支持Windows,Linux,安卓系统上网功能。做成一张4G网卡使用。

2. 硬件规格

2.1. 硬件参数

功能事项

详细说明

4G模块

网络标准

4G全网通

网络频段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

理论速率

LTE-FDD:最大下行速率10Mbps，最大上行速率5Mbps

LTE-TDD:最大下行速率9Mbps，最大上行速率9Mbps

电源参数

5V USB供电

工作环境

工作温度

-35℃ ~+75℃

工作湿度

5%~95%RH(无凝露)

TTL

1路

产测串口，3.3V电平

尺寸

34*87mm

安装方式

USB直插

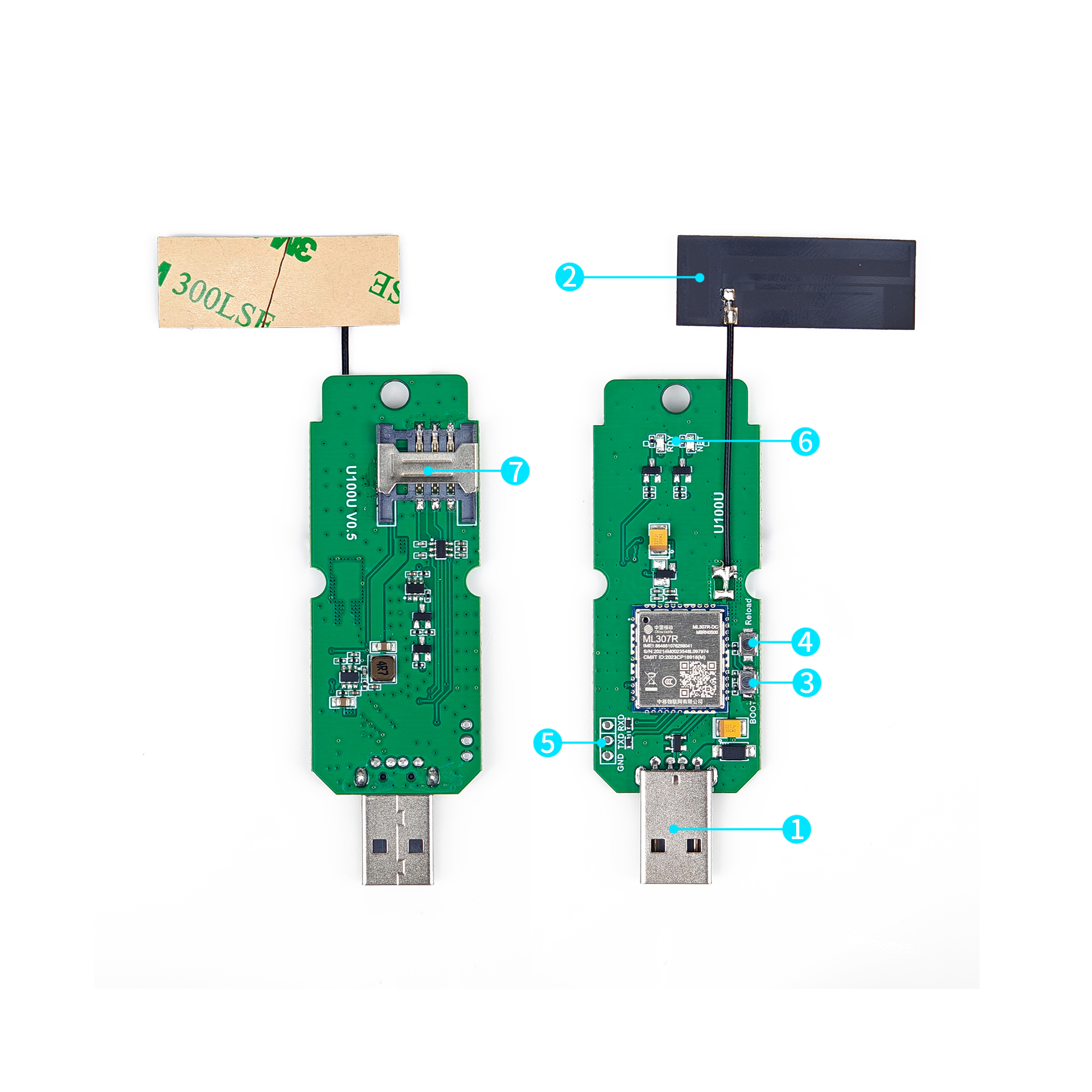

2.2. 硬件资源介绍

编号

标识

功能

说明

1

USB

电源/USB

5V USB供电接口，同时也是USB接口，用来下载程序或者调试日志。

2

4G天线

3

BOOT按键

强制升级按键；按下按键，再上电设备，模组进入下模式

4

Relaod

Reload 按键，按7秒恢复出厂设置（网卡版本无效）

5

TTL

产测串口

6

NET LED

RDY LED

设备状态指示灯

7

SIM卡

大卡，插卡方向随卡槽上丝印插入

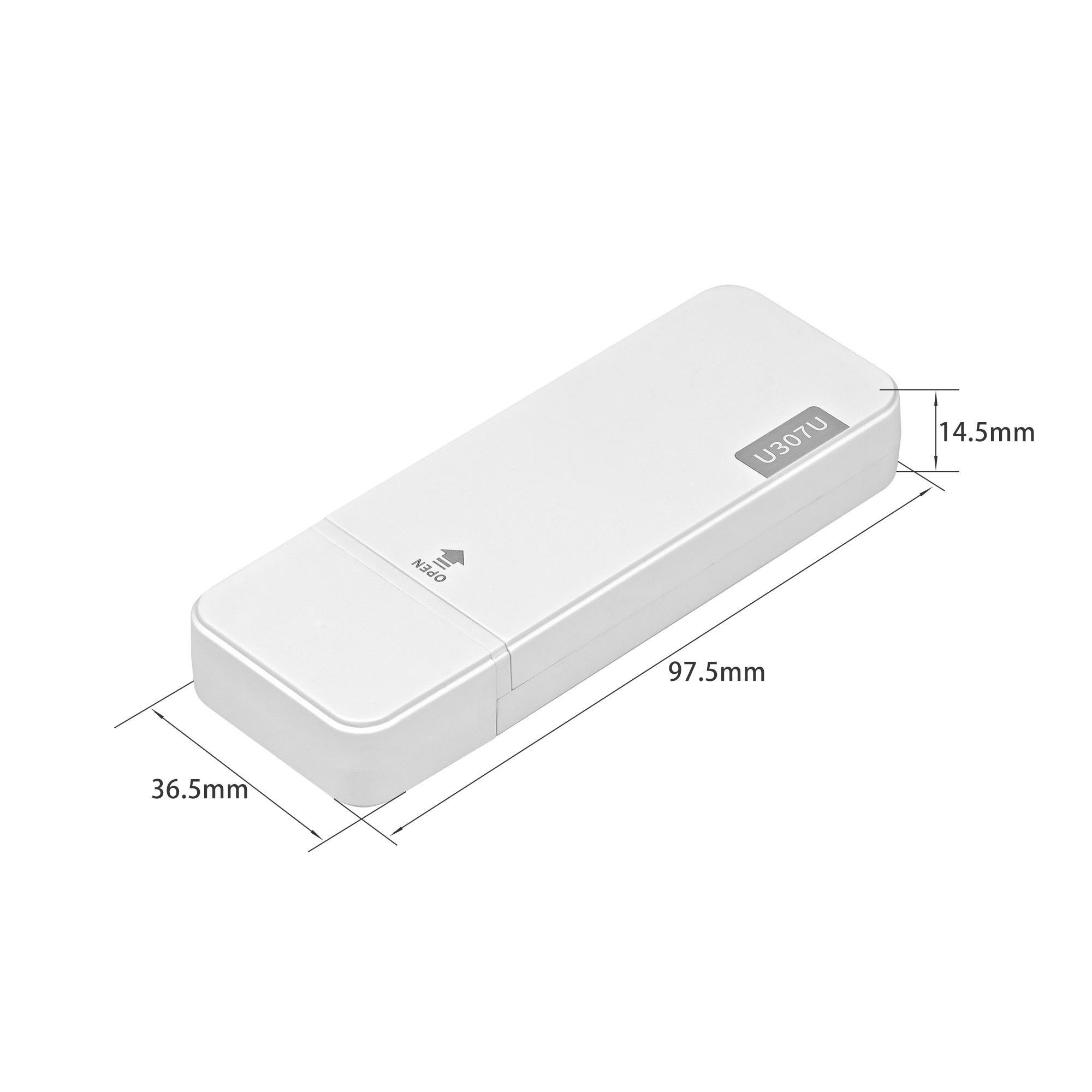

2.3. 硬件尺寸

3. NET LED 状态描述

LED

状态

说明

NET LED

亮50毫秒，灭950毫秒

未注册网络

亮50毫秒，灭2000毫秒

网络注册成功

常灭

关机或者休眠

RDY LED

常亮

正常工作

常灭

休眠

4. 测试硬件连接方法

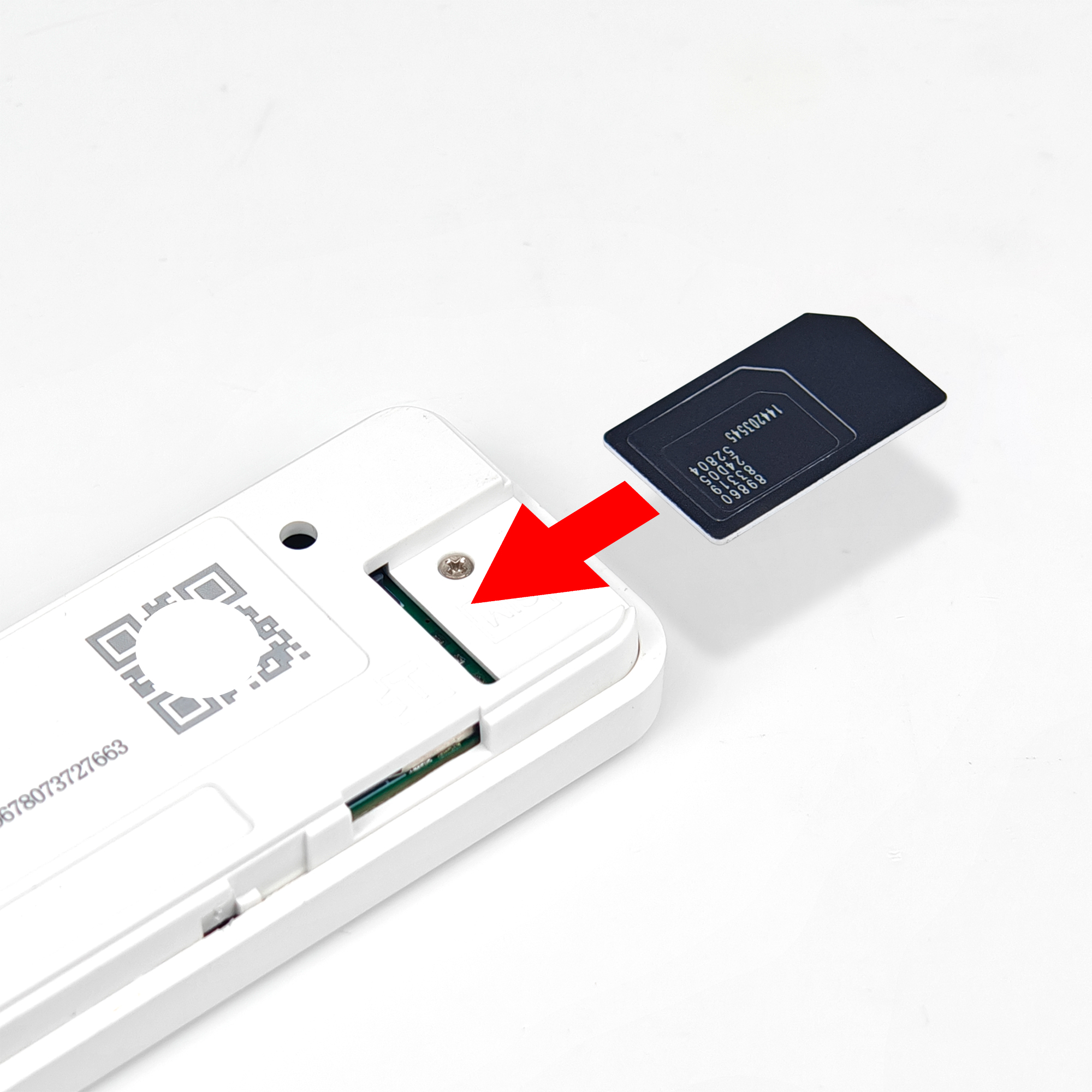

插卡方向

5. 使用方法

注意作为设备网卡的时候，必须使用手机卡、手机副卡或者是其他专门上网的流量卡，需要实名认证的卡，不能使用普通的物联网卡，物联网卡不能用在电脑，手机等人联网设备上。

5.1. windows 系统

windows 选安装USB驱动，然后设备插上USB到电脑就能自动识别网卡，然后进行USB的发AT命令进行配置RNDIS，重启后即可。

📎ASR_Drivers.zip

📎ML307R_拨号上网用户手册.zip

此处为语雀内容卡片，点击链接查看：https://yinerda.yuque.com/yt1fh6/4gdtu/gcro9h066xc1k72l

5.2. 安卓系统

📎ML307R_Android_RIL_驱动开发指导手册.zip

5.3. linux系统

📎ML307R_拨号上网用户手册.zip

6. 如何维护网络稳定

业务层可以周期去连接服务器或者PING一个目标服务器，如果发现超时1分钟或者多久后，就可以他通过USB虚拟出来的AT串口发送AT命令自动重启模组，然后模组自动重新开始恢复上网功能。

USB虚拟出来的AT串口，还可以读取信号强度，SIM卡的卡号等命令，可以方便管理，具体命令查看模组的AT手册。
