【银尔达4G DTU边缘计算网关】YED-S780C-EU

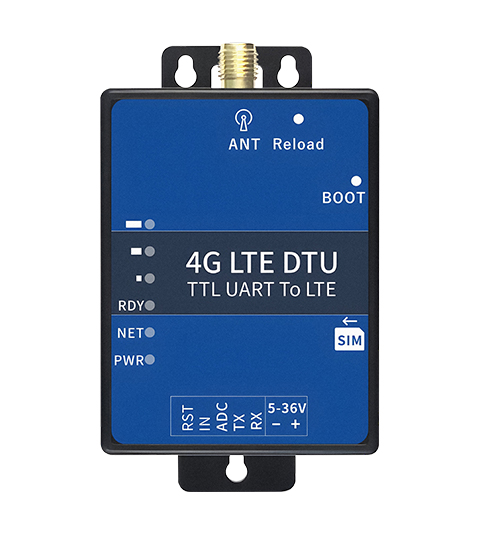

1. 简介

YED-S780C-EU DTU是由银尔达（yinerda）推出的工业级的单TTL串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:

1) 支持直流5~36V宽电压供电；

2) 支持标准35mm导轨安装和螺丝孔安装，外壳阻燃材料；

3) 支持接触放电±8KV，空气放电±15KV；

4) 工作环境为-35℃-75℃；

5) 支持1路TTL 串口，兼容3.3V电平和5V电平；

6) 支持本地信号强度指示；

7) 支持1路ADC模拟量，输入检查电压5~30V；

8) 支持1路数字量输入，触发电压1~30V；

9) 支持欧洲/中东/非洲/泰国 Cat1 4G频段;

10) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

11) 支持自动轮询功能；

12) 支持标签logo定制服务；

13) 支持二次开发定制。

14)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

15)支持给用户设备进行固件升级。

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G 欧洲/中东/非洲/泰国
	网络频段	LTE-FDD：B1/B3/B7/B8/B20/B28(A/B)
电源参数		5~36V，10W电源，推荐12V电压
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
TTL串口	1路	兼容3.3V电平和5V电平 1200-460800；数据位:8、7 ；停止位：1、2；校验位：奇、偶、无校验
数字量输入	1路	支持2~36V高电平检测
模拟电压输入	1路	支持0-36V电压采集
RST	1路	支持3.3~36V 高电平复位
尺寸		71*43*23mm
安装方式		35mm导轨+m3螺丝固定

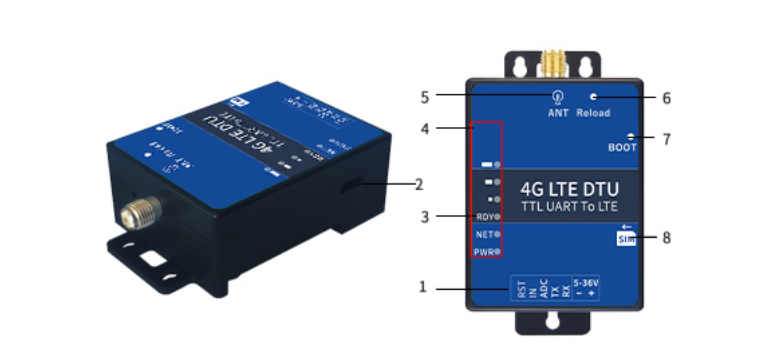

2.2. 硬件资源介绍

编号	标识	功能	说明
1	+ -	供电电源	+标识电源正极 -标识电源负极 5~36V 电压，10W电源，推荐12V电源
	RX/TX	TTL 串口	兼容3.3V电平和5V电平
	ADC	模拟电压采集	外部输入范围0~36V，一般用于检查精度要求不高的场景，比如检查电池电压
	IN	数字量输入	外部输入范围0~1V为低电平，2~36V是高电平
	RST	复位管脚	高电平复位。支持3.3~36V 电压
2	USB	Mico USB	用于下载程序、调试设备，不供电
3	PWR	电源指示灯	供电正常常亮(注意只接USB也会昏暗的常亮，是没供电的)
	NET		DTU状态指示灯，具体看系统指示功能描述
	RDY		DTU状态指示灯，具体看系统指示功能描述
4	信号灯		3颗信号强度指示灯，具体看信号强度等级说明
5	天线		SMA接口天线
6	Reload	恢复出厂设置按键	长按7秒，清除全部参数，恢复出厂设置
7	BOOT		配合USB，进入强制升级模式，用于升级固件
8	SIM卡		自弹SIM卡，中卡。注意SIM卡方向缺口朝外

2.3. 硬件尺寸

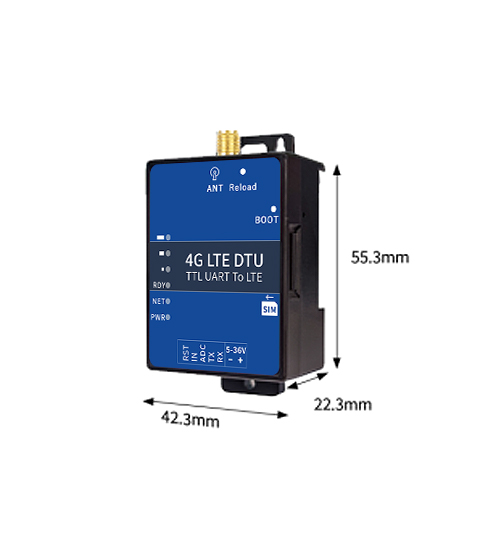

1. 外壳尺寸

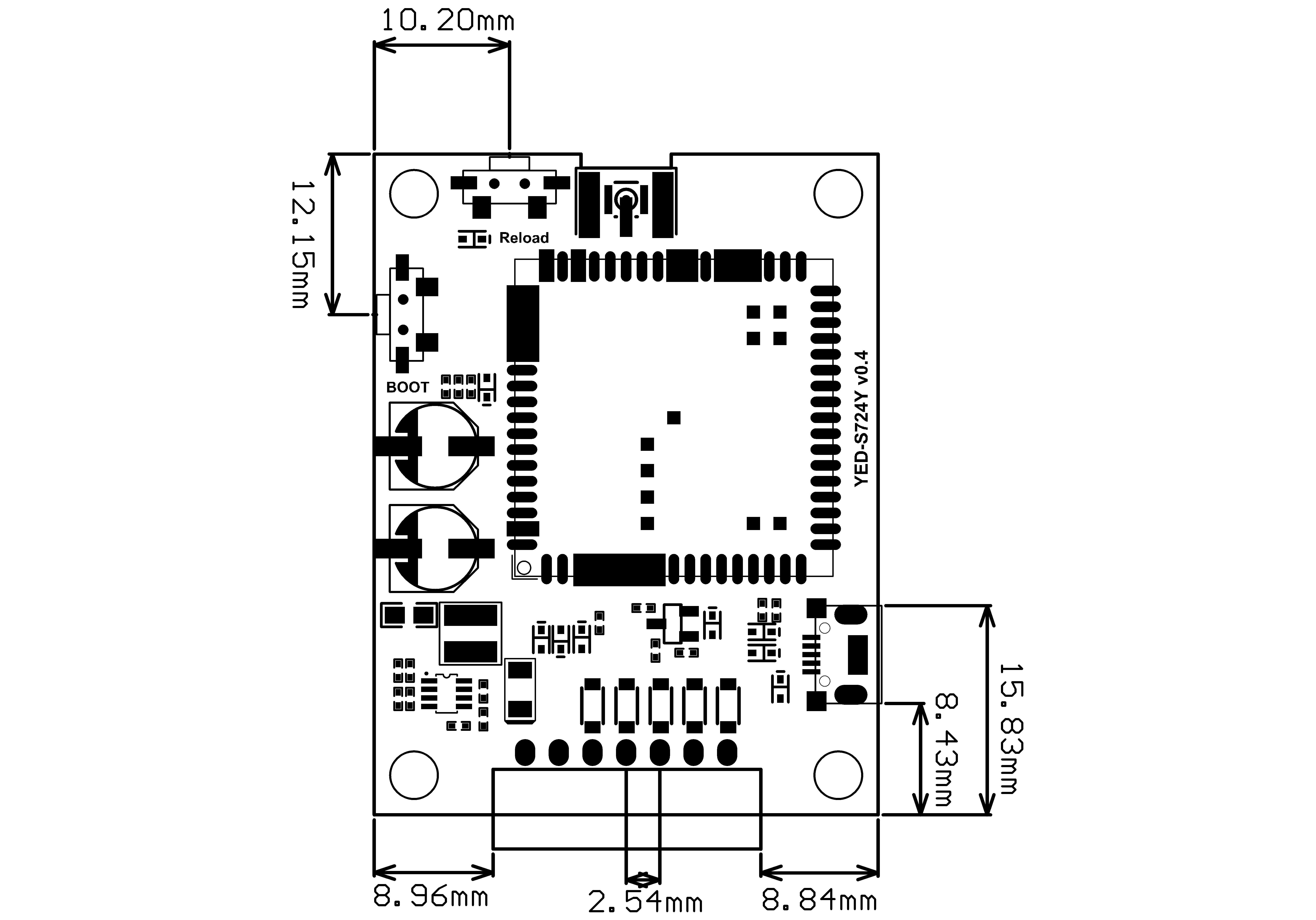

1. PCB尺寸

正面尺寸图

背面尺寸图

2.4. PCBA

3. LED状态描述

3.1. NET和RDY LED描述

指示意义	现象	备注
SIM卡不识别	NET LED 和RDY/STA LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁,RDY/STA LED 熄灭
注册网络成功，但没连上服务器	NET LED 500ms慢闪,RDY/STA LED熄灭	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪,RDY/STA LED常亮	至少有一个通道链接服务器成功

3.2. 信号LED 描述

LED点亮个数	信号强度范围	备注
3	24~31	极强（正常通信）
2	17~23	强（正常通信）
1	13~16	一般（能通信，可能不稳定）
0	<12	不能通信或者不稳定

4. 测试硬件连接方法

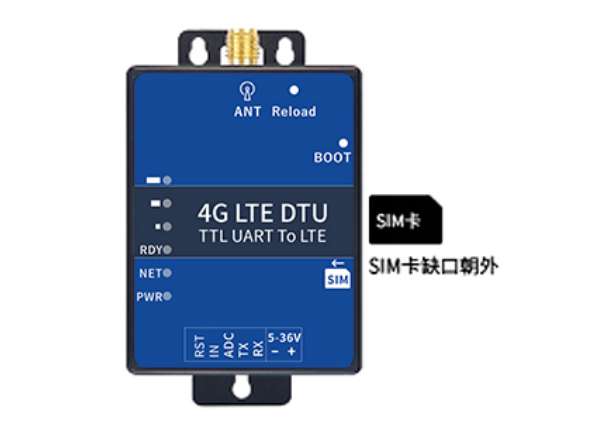

1、SIM卡插卡方向

2、使用普通串口工具测试

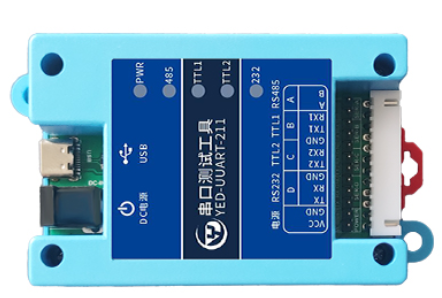

模块的VIN GND 接5~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；TTL 串口TX 接USB 串口的RX，RX接USB串口的TX，GND接USB串口的GND。推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

5. DTU固件实例讲解

适用模组方案：Air780E/Air700/Y100E

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	UDP协议	【点击查看教程】
3	HTTP协议	【点击查看教程】
4	MQTT协议	【点击查看教程】
5	定位	【点击查看教程】
6	WebSocket	【点击查看教程】
7	移动物联网	【点击查看教程】
8	电信Aiot-MQTT	【点击查看教程】
9	华为IotDA	【点击查看教程】
10	新腾讯IOT Explorer	【点击查看教程】
11	阿里IOT	【点击查看教程】
12	涂鸦云	【点击查看教程】
13	ThingsCloud	【点击查看教程】
14	短信转发	【点击查看教程】
15	升级设备(客户设备)固件实例	【点击查看教程】
16	SSL有证书加密实例	【点击查看教程】
