1. 简介

YED-DG100W 是一款基于合宙Y100E系列高性价比的Cat1 4G DTU。支持移动、电信、联通全网通4G，可以方便集成到自己的设备系统中。特性如下:

1) 支持5~36V宽电压供电，支持电源防接反；

2) 工作环境为-35℃-75℃；

3) 支持1路RS485；

4) 支持1路RS232；

5) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

6) 支持标签logo定制服务；

7) 支持二次开发定制。

8)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

9)支持给用户设备进行固件升级。

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
4G模块	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5~36V，10W电源，推荐12V电源，电源防插反
工作环境	工作温度	-35℃ ~+75℃
工作环境	工作湿度	5%~95%RH(无凝露)
RS232串口	1路	1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验
RS485串口	1路	1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验
尺寸		1053659mm
安装方式		35mm导轨安装

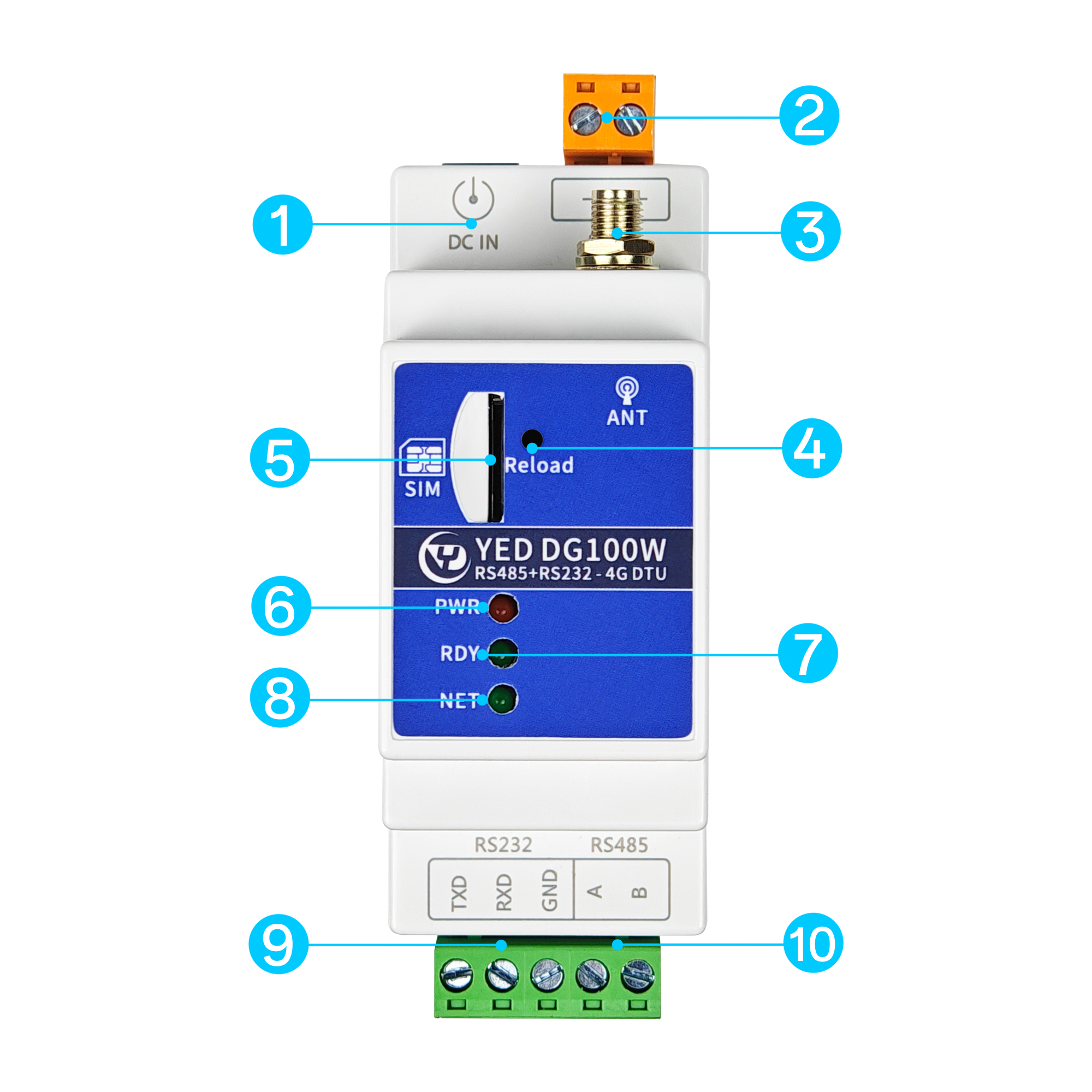

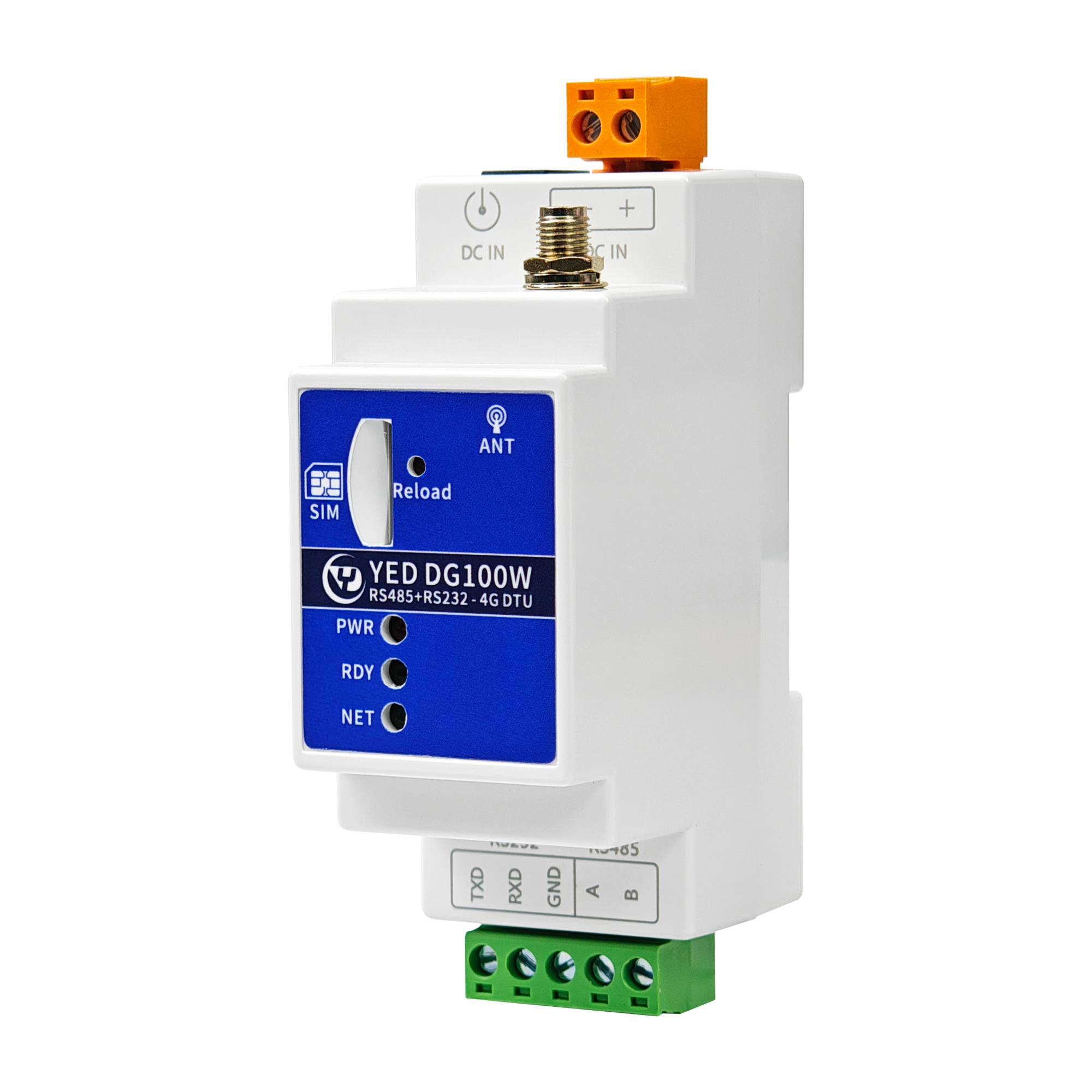

2.2. 硬件资源介绍

编号	标识	功能	说明
1	DC IN	电源	DC电源 5~36V，10W电源，推荐12V电压
2	VIN GND	电源	+表示电源正极/-表示电源负极，电源防插反 5~36V，10W电源，推荐12V电压
3	4G天线		SMA接口天线
4	Reload		长按7秒，恢复出厂设置
5	SIM卡		自弹SIM卡，中卡，方向缺口朝外
6	PWR	指示灯	电源指示灯，供电常亮
7	NET		系统状态指示灯
8	RDY		系统状态指示灯
9	TX RX GND		RS232接口
10	A B		RS485接口

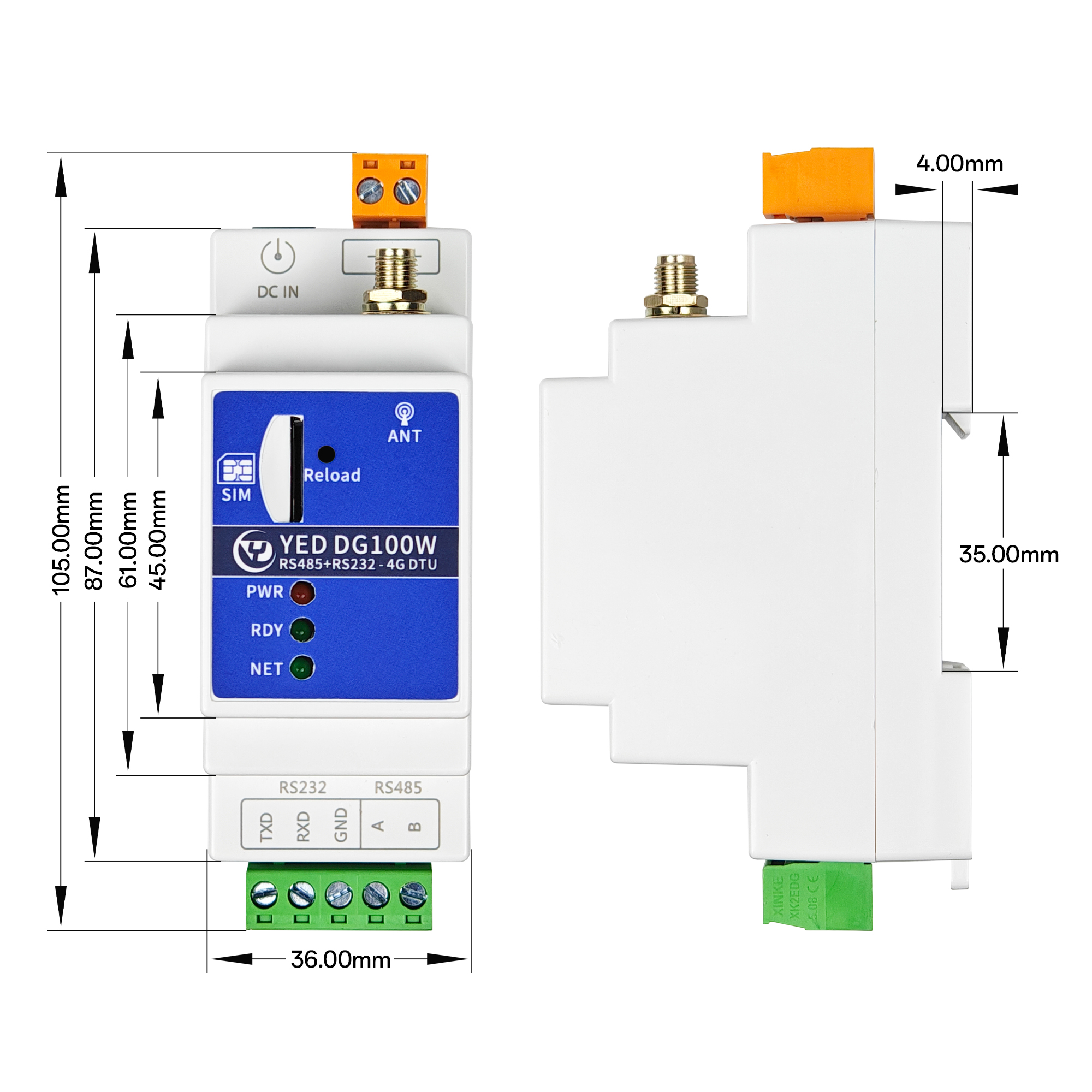

2.3. 硬件尺寸

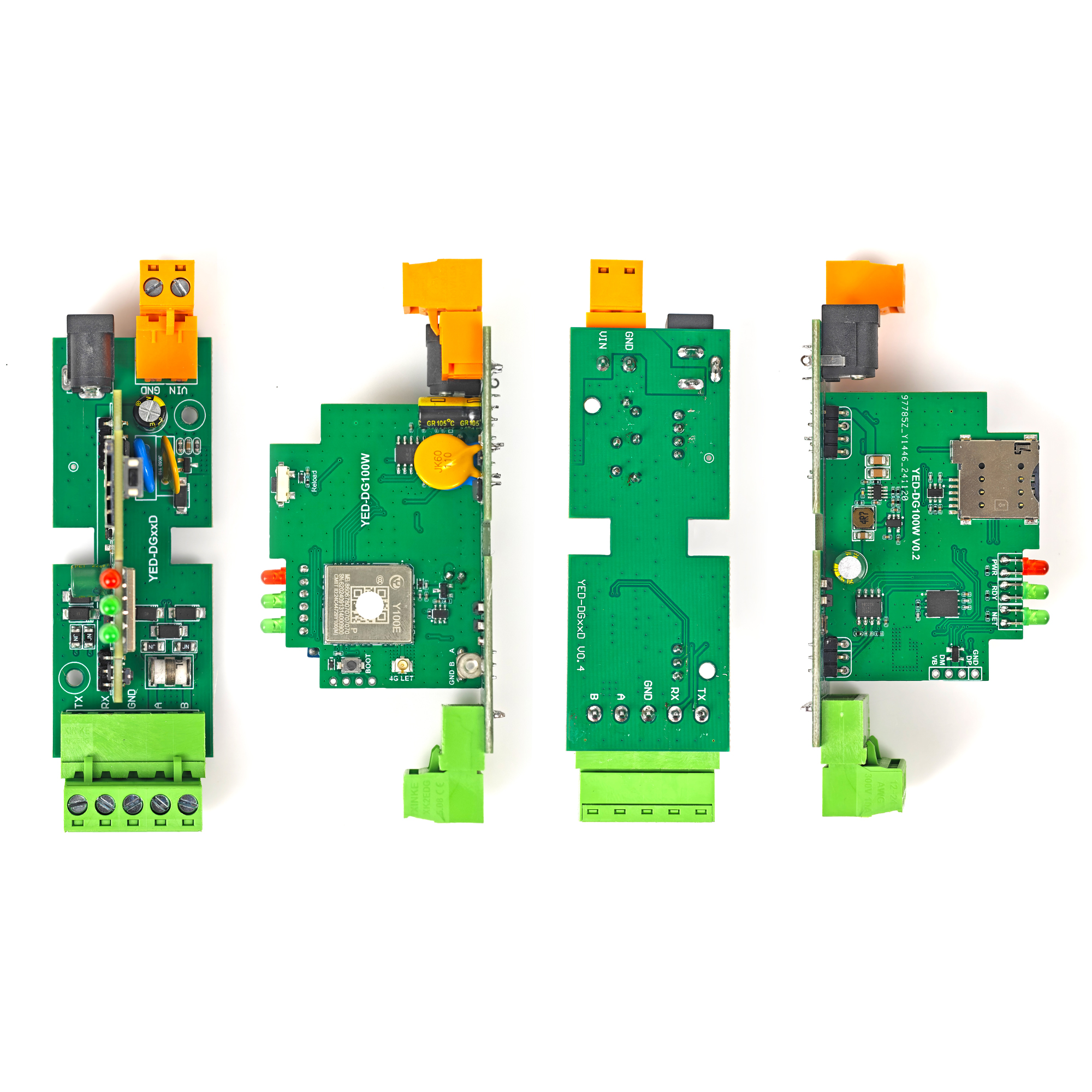

2.4. PCB

3. LED状态描述

指示意义	现象	备注
SIM卡不识别	NET LED 和RDY/STA LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁,RDY/STA LED 熄灭
注册网络成功，但没连上服务器	NET LED 500ms慢闪,RDY/STA LED熄灭	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪,RDY/STA LED常亮	至少有一个通道链接服务器成功

4. 测试硬件连接方法

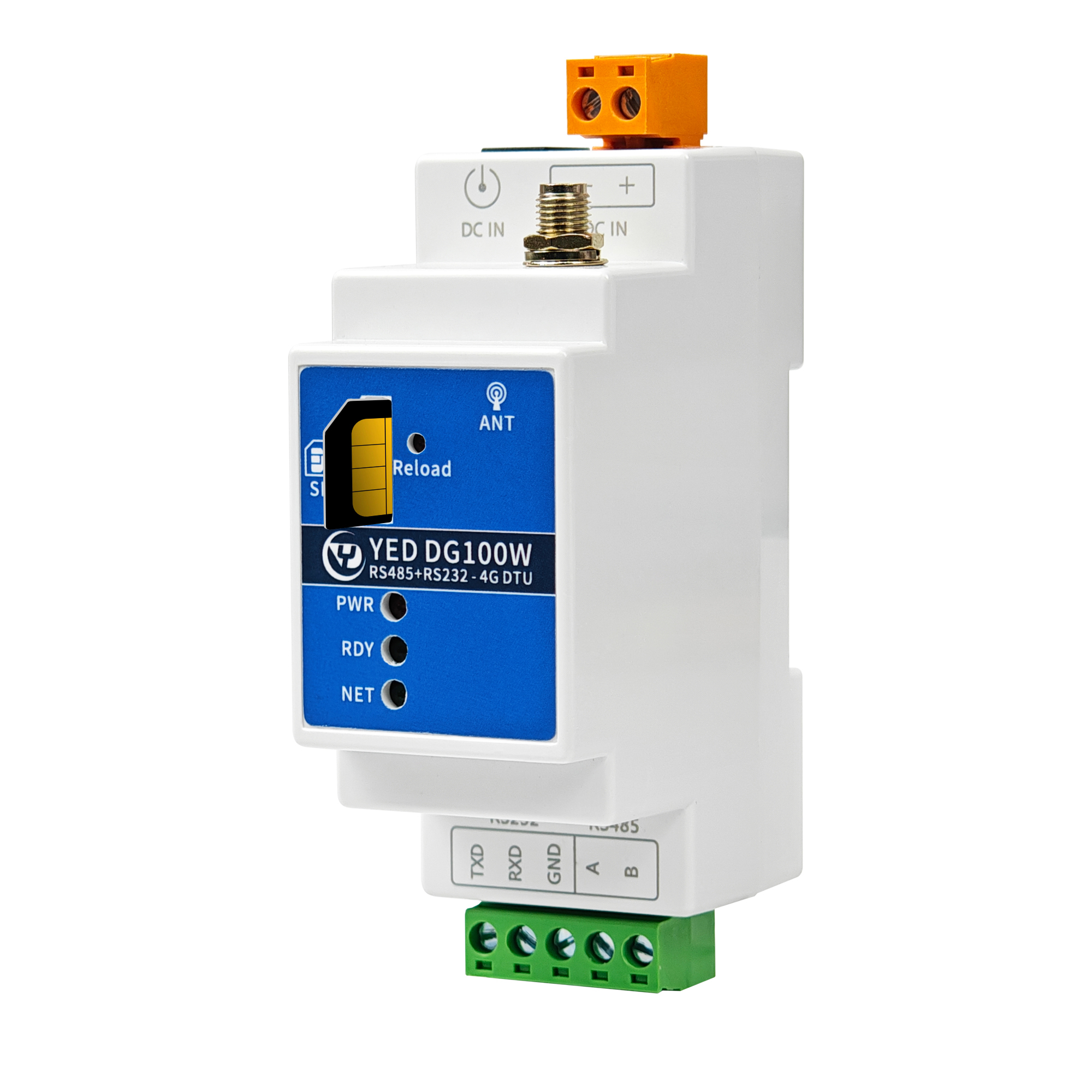

4.1. SIM卡安装方向

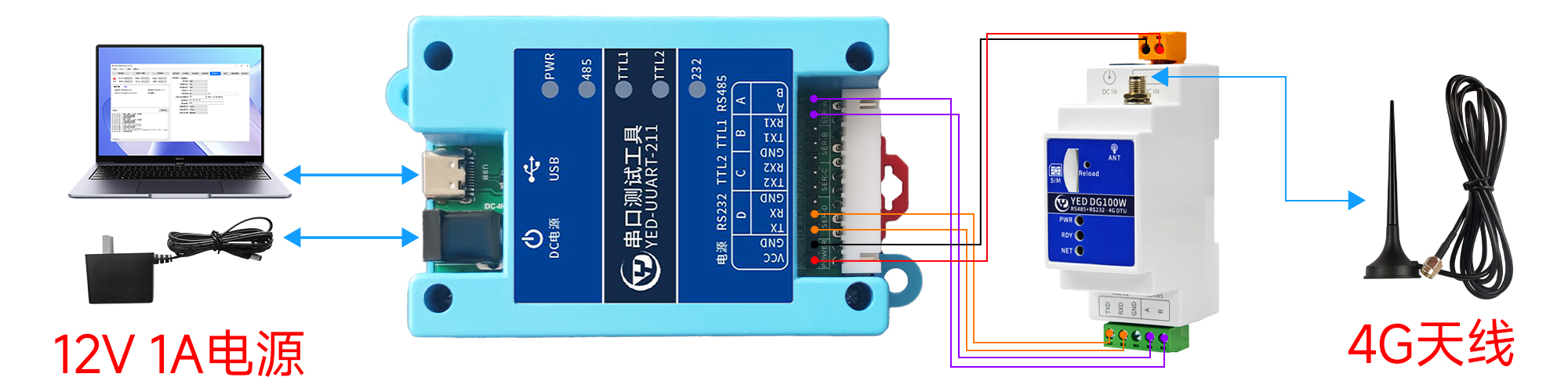

4.2. 使用普通串口工具测试

模块的VIN GND 接5~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；RS485 A接A，B接B；RS232接口TX 接USB 串口的RX，RX接USB串口的TX，GND接USB串口的GND。推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

5. DTU固件实例讲解

适用模组方案：Air780E/Air700/Y100E

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	UDP协议	【点击查看教程】
3	HTTP协议	【点击查看教程】
4	MQTT协议	【点击查看教程】
5	定位	【点击查看教程】
6	WebSocket	【点击查看教程】
7	移动物联网	【点击查看教程】
8	电信Aiot-MQTT	【点击查看教程】
9	华为IotDA	【点击查看教程】
10	新腾讯IOT Explorer	【点击查看教程】
11	阿里IOT	【点击查看教程】
12	涂鸦云	【点击查看教程】
13	ThingsCloud	【点击查看教程】
14	短信转发	【点击查看教程】
15	升级设备(客户设备)固件实例	【点击查看教程】
16	SSL有证书加密实例	【点击查看教程】

6. 银尔达IOT平台教程

序号	网络协议	测试实例
1	IOT平台入门教程	【点击查看教程】
2	串口透传指令控制	【点击查看教程】
3	Modbus温湿度传感器	【点击查看教程】
