【银尔达4G DTU边缘计算网关】YED-DG720Z

1. 简介

YED-DG720Z DTU是由银尔达（yinerda）推出的工业级的单RS232串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:

1) 支持直流5~36V宽电压供电；

2) 支持标准35mm导轨安装和螺丝孔安装，外壳阻燃材料；

3) 支持接触放电±8KV，空气放电±15KV；

4) 工作环境为-35℃-75℃；

5) 支持1路RS232串口；

6) 支持供电电源电压采集；

10) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

11) 支持标签logo定制服务；

12) 支持二次开发定制。

13)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

14)支持给用户设备进行固件升级。

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5~36V，10W电源，推荐12V电源
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
RS232串口	1路	1200-460800；数据位:8、7 ；停止位：1、2；校验位：奇、偶、无校验
供电电压采集	1路	支持采集电压5~36V供电电压
SIM卡	2路	支持内置贴片SIM卡 外置弹簧SIM卡
尺寸		96*26*25mm
安装方式		35mm导轨+M3螺丝安装

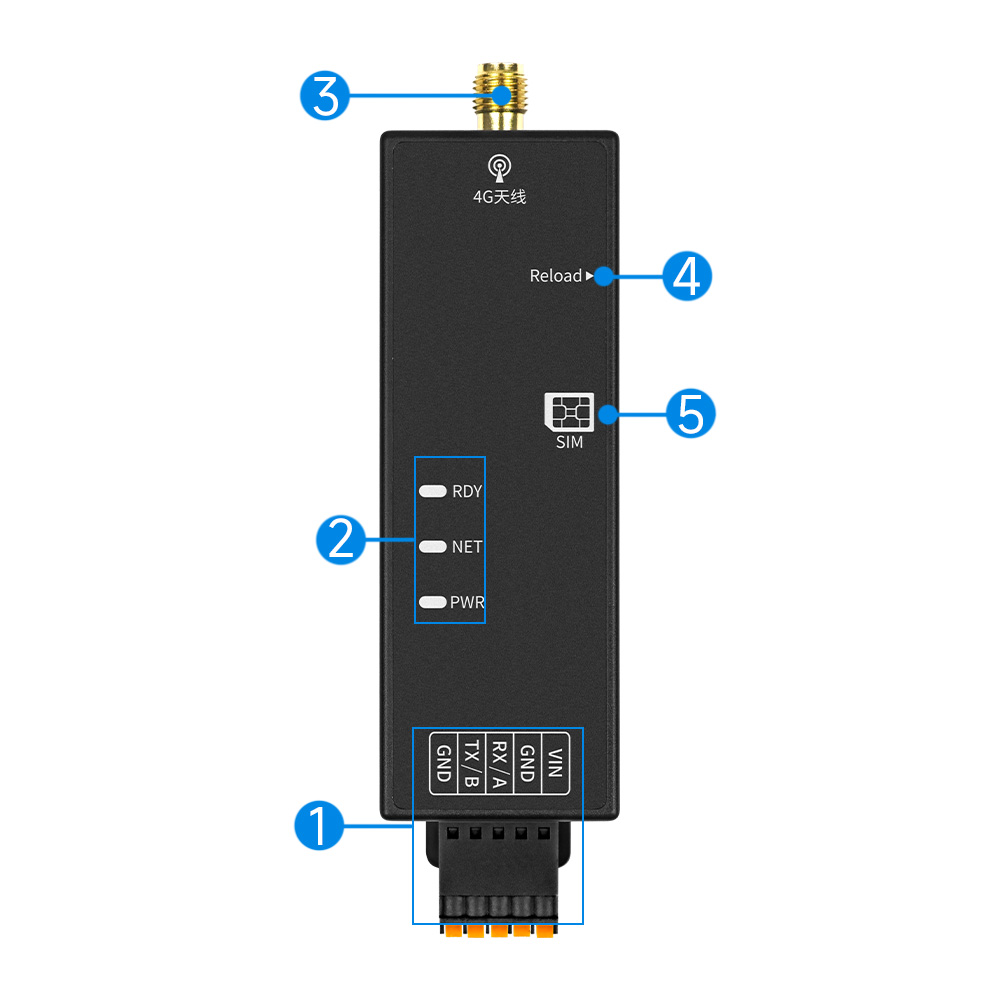

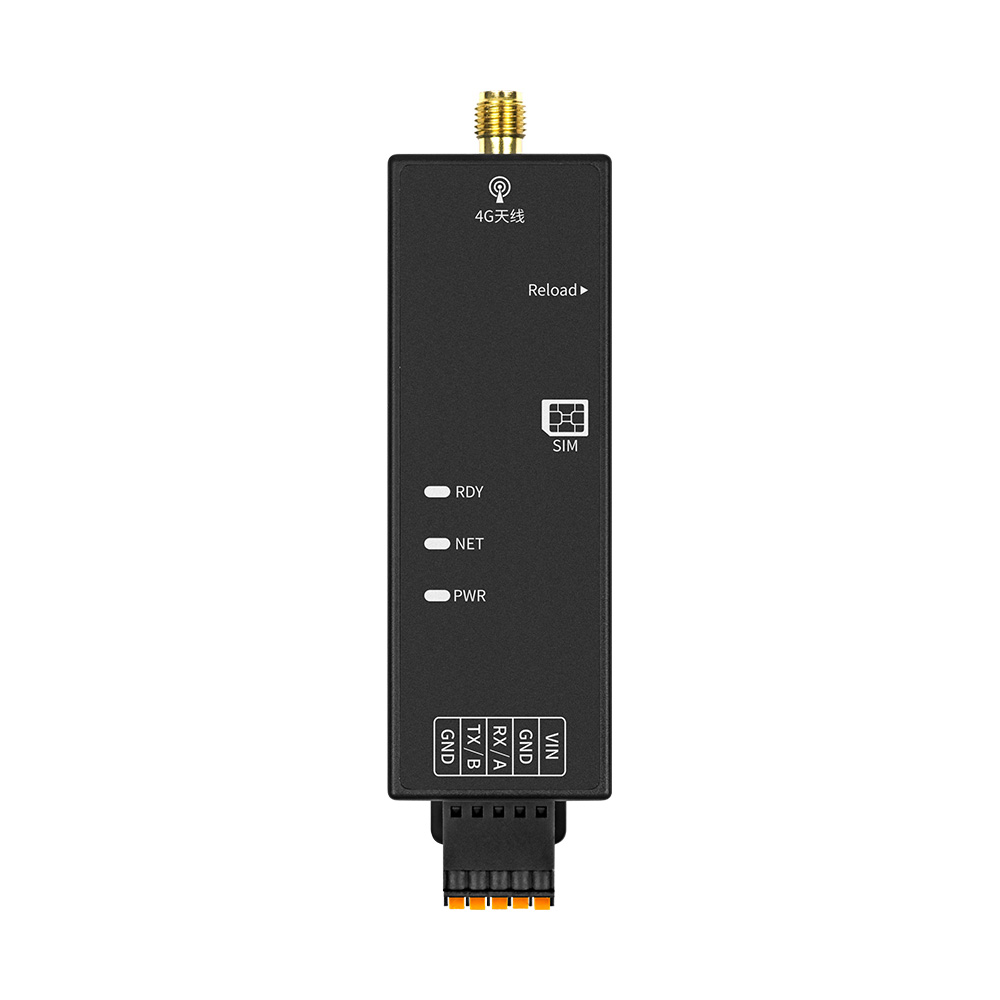

2.2. 硬件资源介绍

编号	标识	功能	说明
1	VIN GND	供电电源	VIN标识电源正极，GND 标识电源负极 5~36V 电压，10W电源，推荐12V电压 支持供电电压采集
	TX/RX/GND		RS232串口
2	PWR	电源指示灯	供电正常常亮(注意只接USB也会昏暗的常亮，是没供电的)
	NET		DTU状态指示灯，具体看系统指示功能描述
	RDY		DTU状态指示灯，具体看系统指示功能描述
3	天线		SMA接口天线
4	Reload	恢复出厂设置按键	长按7秒，清除全部参数，恢复出厂设置
5	SIM卡		自弹SIM卡，小卡。注意SIM卡方向缺口朝外
备注	USB和BOOT按键在外壳内部，如果要调试任务，升级固件，二次开发，需要拆开外壳

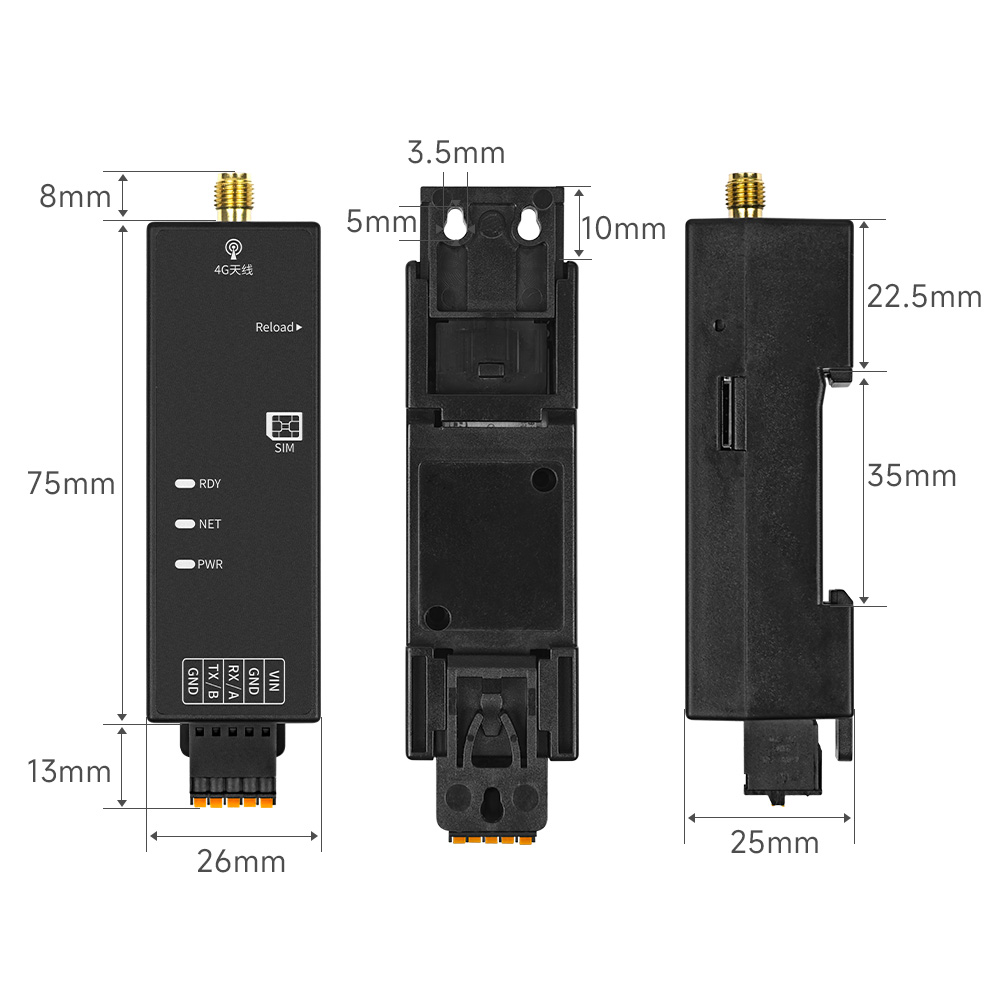

2.3. 硬件尺寸

3. LED状态描述

3.1. NET和RDY LED描述

指示意义	现象	备注
供电正常	PWR LED常亮
SIM卡不识别	NET LED 和RDY/STA LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁,RDY/STA LED 熄灭
注册网络成功，但没连上服务器	NET LED 500ms慢闪,RDY/STA LED熄灭	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪,RDY/STA LED常亮	至少有一个通道链接服务器成功

4. 测试硬件连接方法

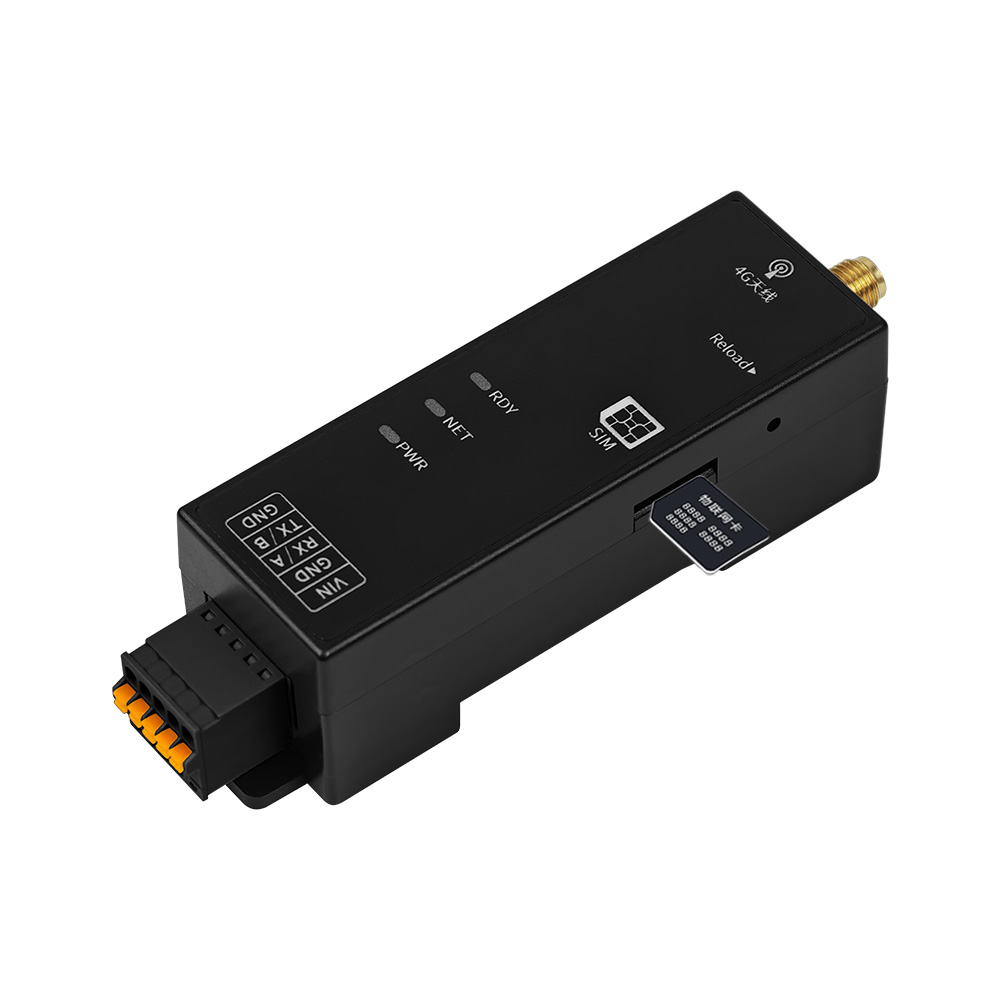

4.1. SIM卡安装方向

注意SIM卡的缺口方向和芯片方向

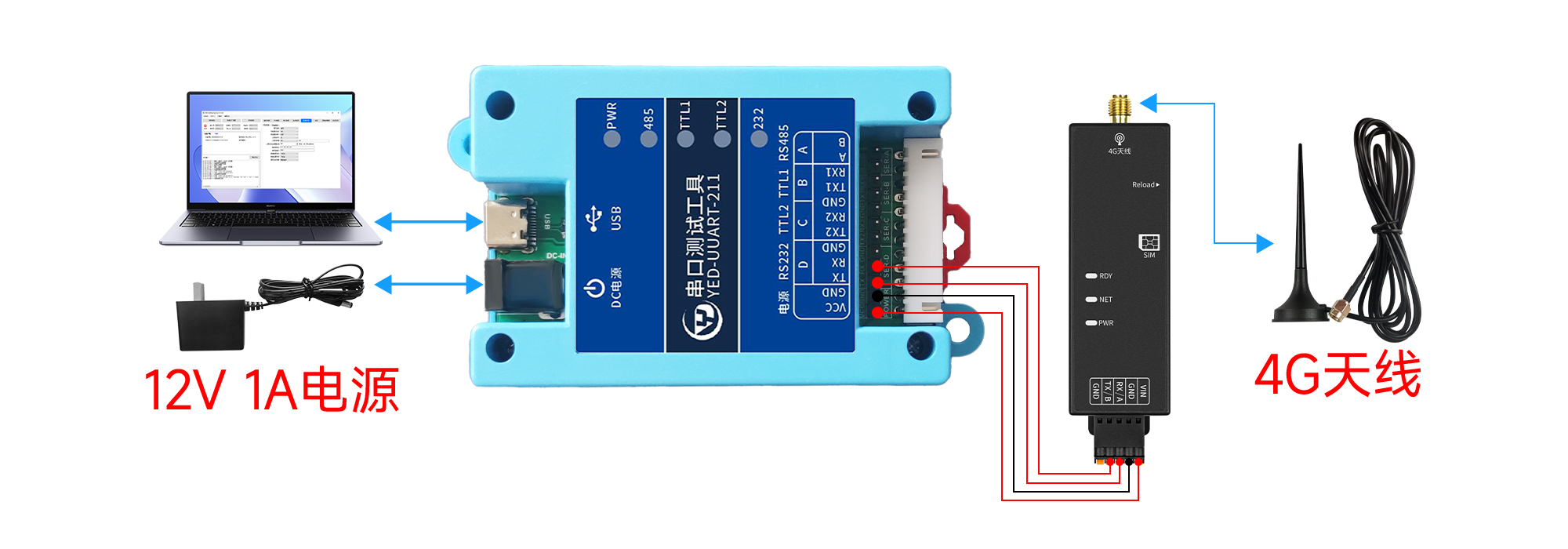

4.2. 使用普通串口工具测试

模块的VIN GND 接5~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；RS232 TX接RX，RX接TX,GND接GND；推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

5. DTU固件实例讲解

适用模组方案：Air780E/Air700/Y100E

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	UDP协议	【点击查看教程】
3	HTTP协议	【点击查看教程】
4	MQTT协议	【点击查看教程】
5	定位	【点击查看教程】
6	WebSocket	【点击查看教程】
7	移动物联网	【点击查看教程】
8	电信Aiot-MQTT	【点击查看教程】
9	华为IotDA	【点击查看教程】
10	新腾讯IOT Explorer	【点击查看教程】
11	阿里IOT	【点击查看教程】
12	涂鸦云	【点击查看教程】
13	ThingsCloud	【点击查看教程】
14	短信转发	【点击查看教程】
15	升级设备(客户设备)固件实例	【点击查看教程】
16	SSL有证书加密实例	【点击查看教程】

6. 银尔达IOT平台教程

序号	网络协议	测试实例
1	IOT平台入门教程	【点击查看教程】
2	串口透传指令控制	【点击查看教程】
3	Modbus温湿度传感器	【点击查看教程】

7. 认证证书

序号	证书列表
1	YED-DG720-SRRC-核准证书.pdf
2	YED-DG720-CTA-进网证书.pdf
