【银尔达4G模块核心板】Core-Y100P

 购买链接：https://yinerda.taobao.com/

公司网站：www.yinerda.com
智联万物，稳启未来，银尔达电子，赋能智慧工业新生态

1. 简介

Core-Y100P DTU是由银尔达（yinerda）推出的工业级的单TTL串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景。特性如下:

1) 供电范围5~12V；

3) 工作环境为-35℃-75℃；

4) 支持1路TTL 串口，兼容3.3V电平和5V电平；

5) 支持低功耗，保持服务器连接平均待机5V/5~8ma;

6) 支持AT固件，TCP、UDP、MQTT、HTTP、FTP、PPP、RNDIS等协议；

7) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

8)支持二次开发、支持固件定制。

9)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

10)支持给用户设备进行固件升级。

设备支持AT 固件使用方法参考《AT固件使用方法》

注意每个版本的AT和DTU版本硬件不一样，不兼容，固件不可互刷

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		YED-Core-Air780供电范围5~12V；
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
TTL串口参数	数量	1路
	电平	兼容3.3V、5V串口电平
	参数	1200-460800；数据位:8、7 ；停止位：1、2；校验位：奇、偶、无校验
RST复位管脚		兼容3.3~5V电平
尺寸		53*32mm
安装方式		2.54mm 间距座子/排针/3mm定位孔

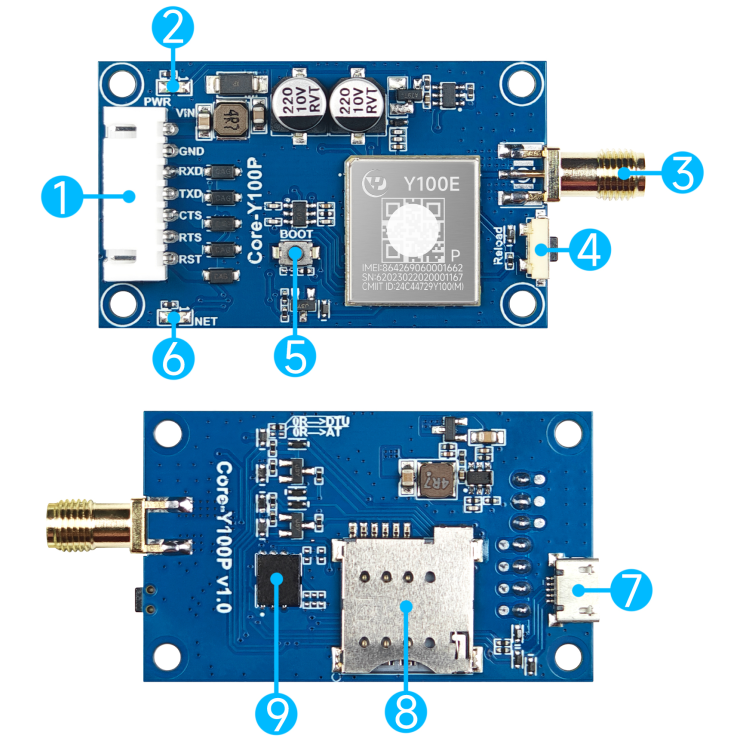

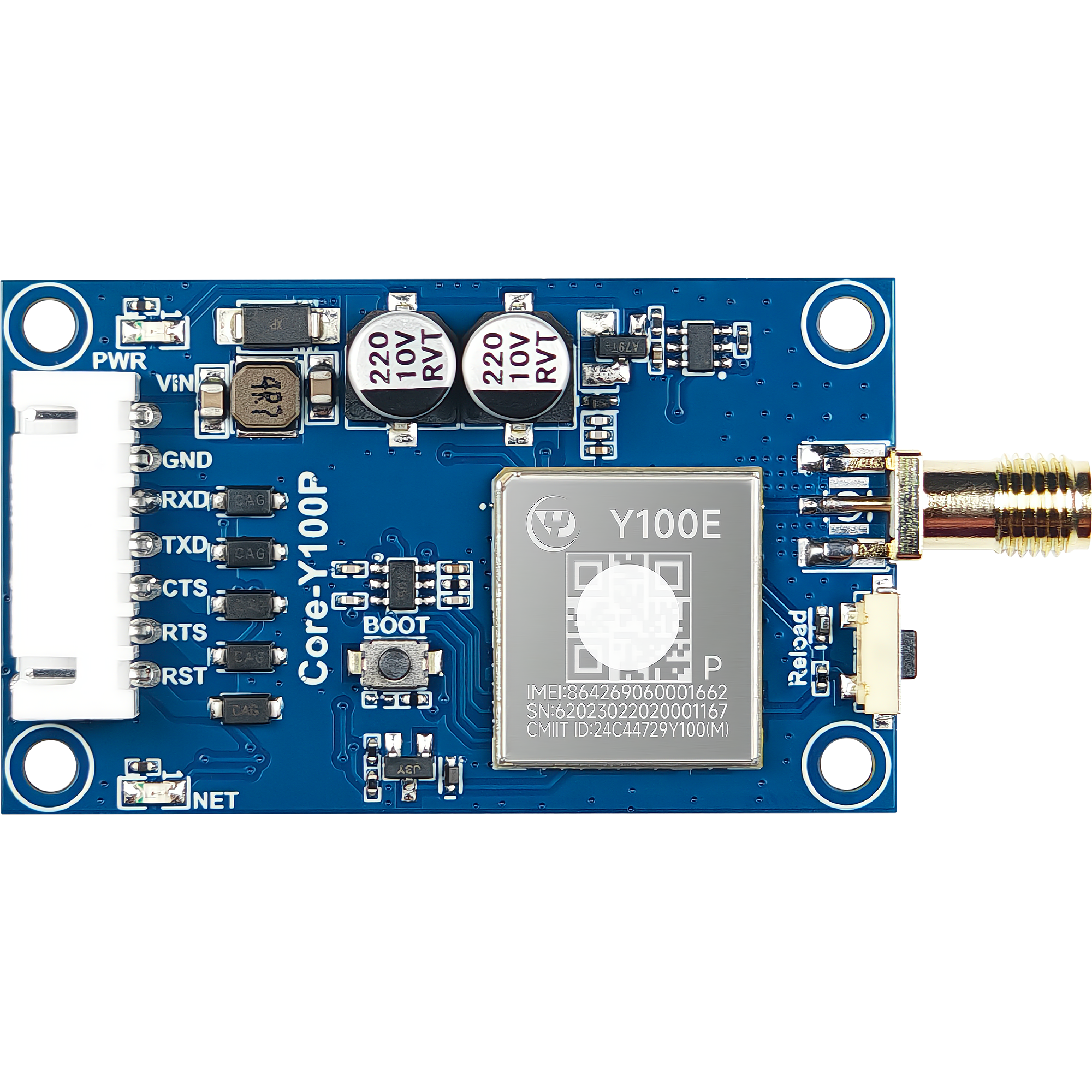

2.2. 硬件资源介绍

编号	标识	功能	说明
1	VIN GND	电源	VIN表示正极，GND表示负极，供电范围5~12V；
	RXD TXD CTS RTS	TTL 串口	兼容3.3V/5V电平串口 RXD TXD必须，CTS RTS是流控，可以不接
	RST		RST复位管脚（外部高电平1秒复位） 如果有条件，建议MCU使用，做异常恢复
2	PWR LED		电源指示灯
3	4G天线		4G主天线，SMA接口，必须接
4	Relaod		Reload 按键，按7秒回复出厂设置
5	BOOT按键		强制升级按键；按下按键，再上电设备，模组进入下模式
6	NET LED		设备状态指示灯
7	USB		mico usb，用来下载程序或者调试日志

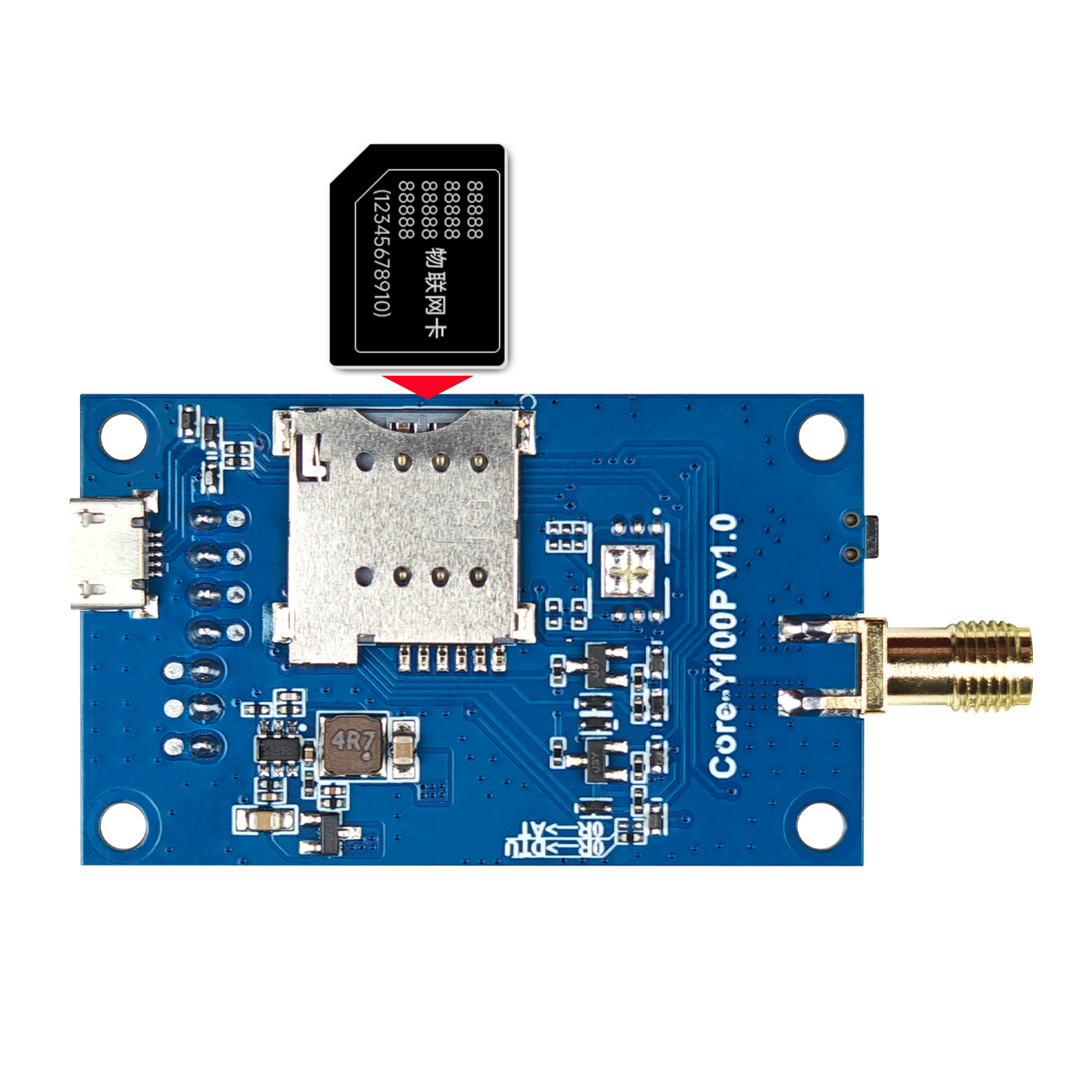

8	外置SIM卡槽		中卡卡槽，注意方向缺口朝外
9	内置SIM卡		贴片SIM卡（默认不贴，如需要找销售谈定制）

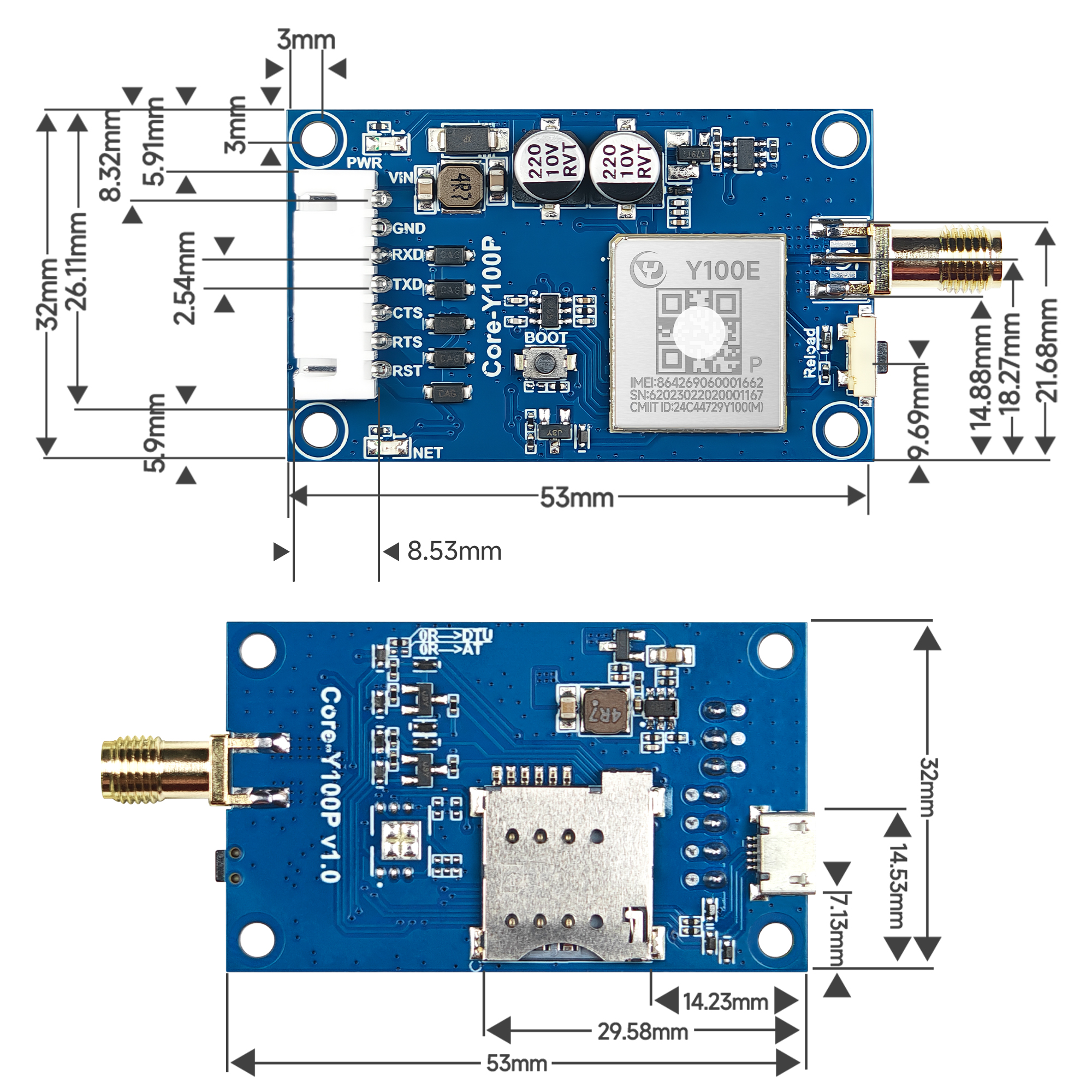

2.3. 硬件尺寸

2.4. NET LED 状态描述

指示意义	现象	备注
SIM卡不识别	NET LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁
注册网络成功，但没连上服务器	NET LED 500ms慢闪	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪	至少有一个通道链接服务器成功

3. 测试硬件环境搭建

1，给Core-Y100P接上SIM卡和天线。

2，将Core-Y100P的串口连接到USB转串口工具上。

串口工具（B端口）	Core-Y100P	备注
VCC	VIN	建议使用12V/1A电源供电，电源功率大于10W
GND	GND
TXD	RXD	串口通信
RXD	TXD	串口通信

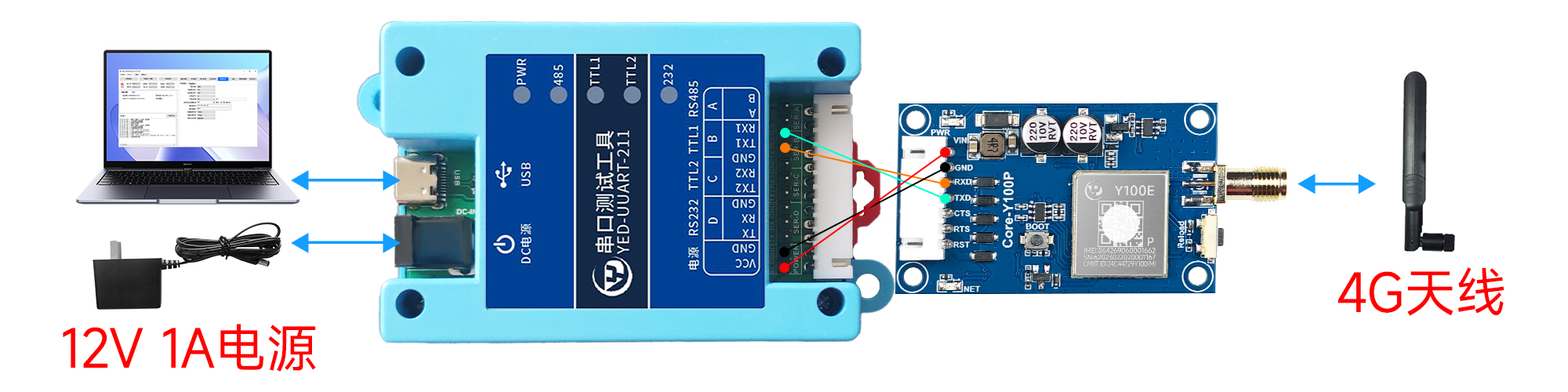

3，将USB线一头接电脑，一头接串口工具的USB接口，将12V1A的电源适配器给串口测试工具供电。

如下图所示：

4. DTU固件实例讲解

适用模组方案：Air780EP/Y100EP

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	UDP协议	【点击查看教程】
3	HTTP协议	【点击查看教程】
4	MQTT协议	【点击查看教程】
5	定位	【点击查看教程】
6	WebSocket	【点击查看教程】
7	移动物联网	【点击查看教程】
8	电信Aiot-MQTT	【点击查看教程】
9	华为IotDA	【点击查看教程】
10	新腾讯IOT Explorer	【点击查看教程】
11	阿里IOT	【点击查看教程】
12	涂鸦云	【点击查看教程】
13	ThingsCloud	【点击查看教程】
14	短信转发	【点击查看教程】
15	升级设备(客户设备)固件实例	【点击查看教程】
16	SSL有证书加密实例	【点击查看教程】

5. 银尔达IOT平台教程

序号	网络协议	测试实例
1	IOT平台入门教程	【点击查看教程】
2	串口透传指令控制	【点击查看教程】
3	Modbus温湿度传感器	【点击查看教程】

6. AT固件实例讲解

序号	网络协议	测试实例
1	AT固件通用资料	【点击查看教程】
2	TCP非透传协议	【点击查看教程】
3	TCP透传协议	【点击查看教程】
4	UDP非透传协议	【点击查看教程】
5	UDP透传协议	【点击查看教程】
6	MQTT协议	【点击查看教程】
7	HTTP GET 协议	【点击查看教程】
8	HTTP POST协议	【点击查看教程】
9	基站 WIFI GPS定位测试	【点击查看教程】
10	发短信测试	【点击查看教程】
11	连接阿里腾讯华为电信移动云说明	【点击查看教程】

7. Y100E相关证书下载

序号	证书列表
1	Y100E-CCC证书-中文-2024011606674334_0.ofd.pdf
2	Y100E-CTA-进网证书.pdf
3	Y100E-CCC证书-英文-2024011606674334_1.ofd.pdf
4	Y100E-SRRC-核准证书.pdf

---
