S32K3 系列dio port配置详解 EB tresos

原创 已于 2023-03-27 16:55:35 修改 · 4.2k 阅读 · 24 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件

于 2023-03-27 10:46:31 首次发布

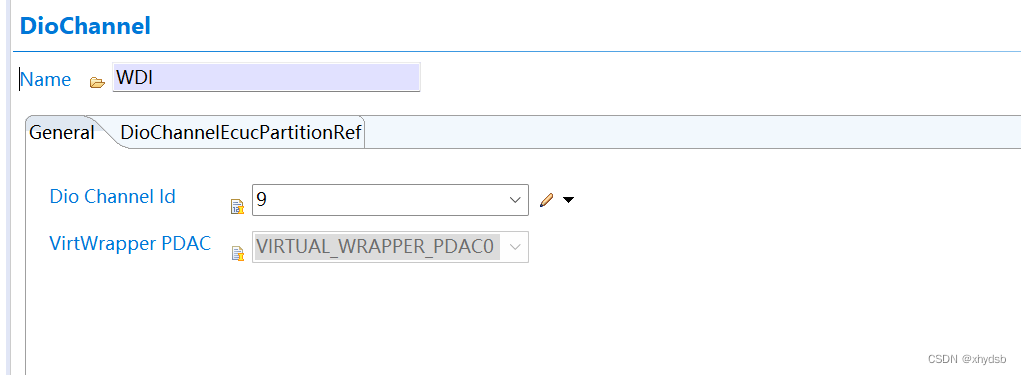

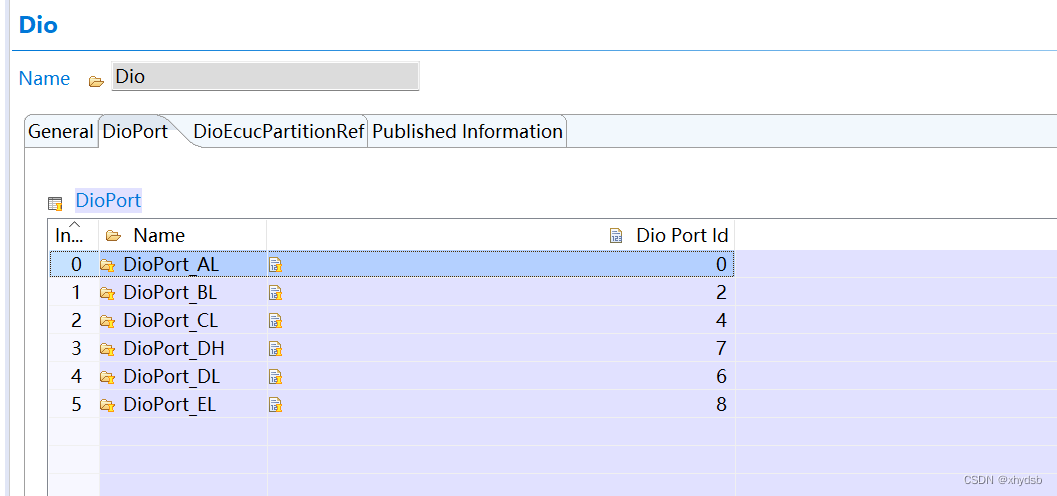

PORT驱动初始化涉及MCU的PORT模块配置，允许引脚功能复用。DIO基于PORT抽象，配置包括端口方向、模式、电平和上拉设置。例如，将PTA9配置为GPIO输出，初始电平低，无上拉，通过Dio_WriteChannel函数控制。

1.PORT

PORT驱动初始化就是对微控制器（MCU）的整个PORT模块进行初始化配置。很多端口和管脚被分配有多种不同的功能，即可以进行引脚功能复用，比如通用I/O、模数转换、脉宽调制等功能。因此，对PORT必须有一个整体的配置和初始化，对各管脚的具体配置和使用取决于微控制器和ECU的引脚功能分配。PORT初始化数据应当尽可能高效地写到每个端口。

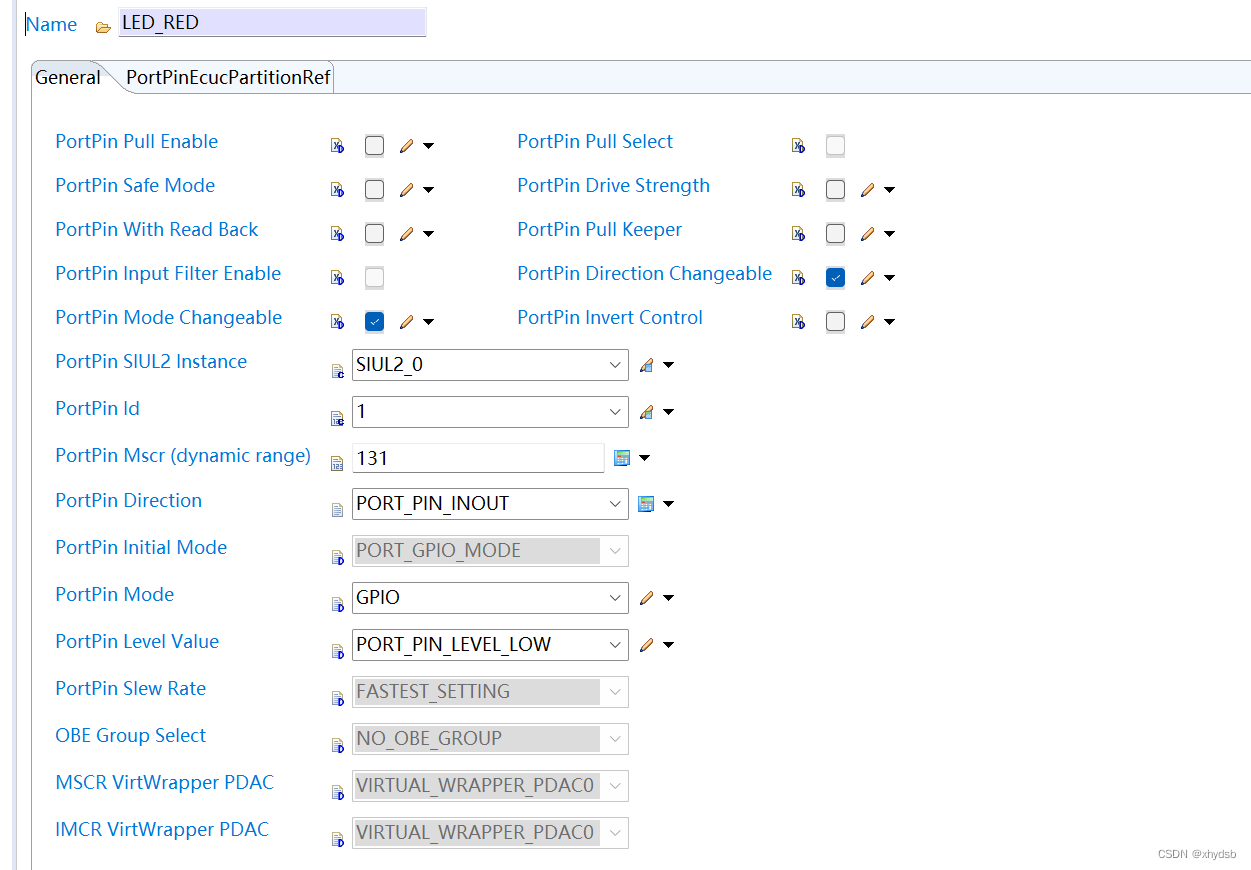

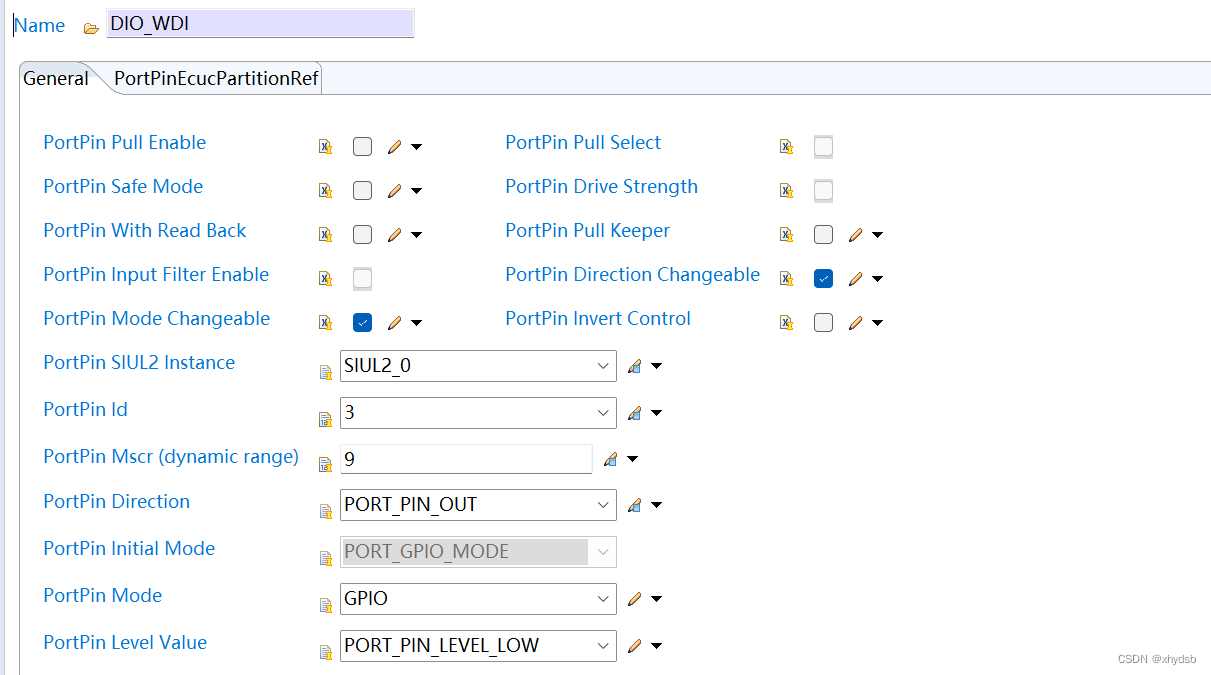

PORT配置主要参数：

  1. MSCR：数值的设置映射到硬件资源，如PTA1的GPIO pin为1，那么在此设置1就绑定此port抽象到PTA1；
  2. Direction：设置PORT的方向，输入、输出还是输入输出等
  3. Mode:设置模式，影响到port抽象的实际用途，根据需求进行设置
  4. Level value：初始电平
  5. Pullup enable:上拉使能，默认拉低，勾选pull select则拉高<
