S32K3 配置基本流程（包含时钟、中断）

模块配置流程详解
最新推荐文章于 2025-09-09 09:23:30 发布
原创 最新推荐文章于 2025-09-09 09:23:30 发布 · 3.6k 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件

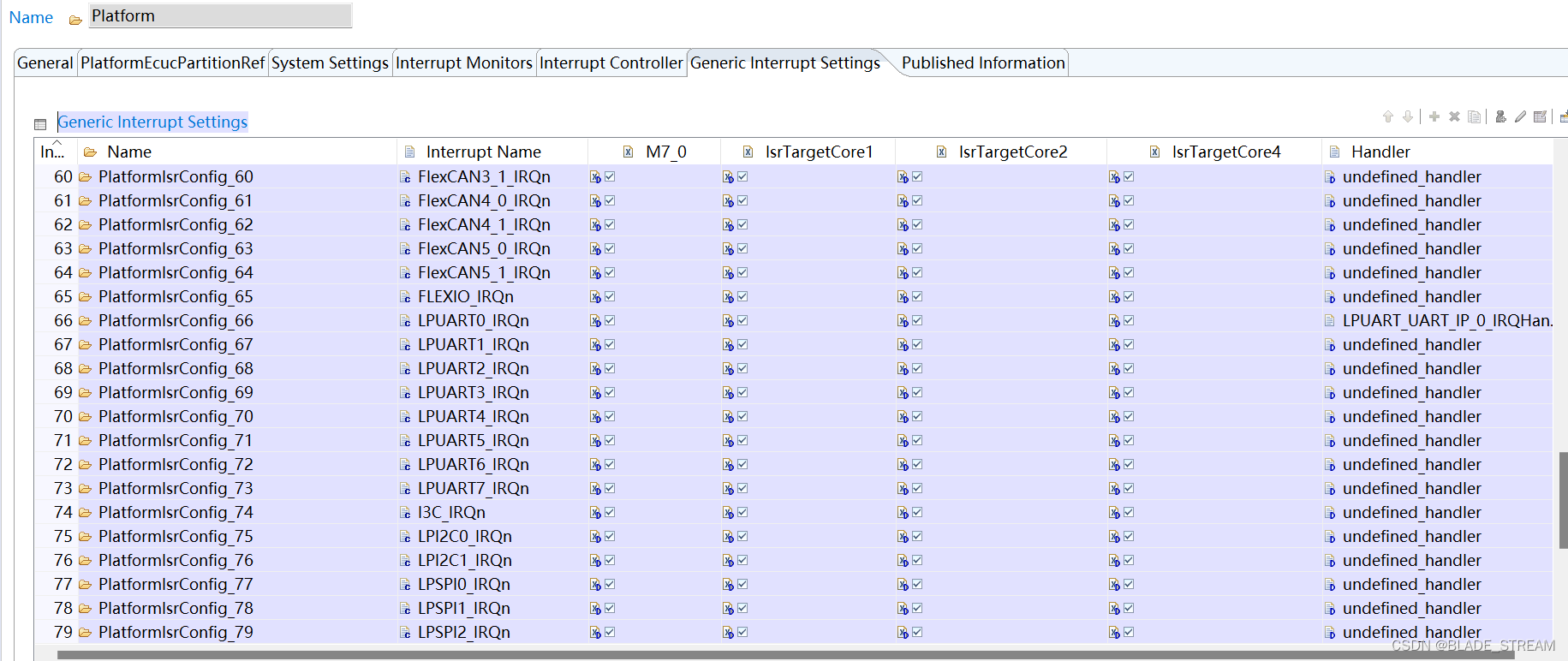

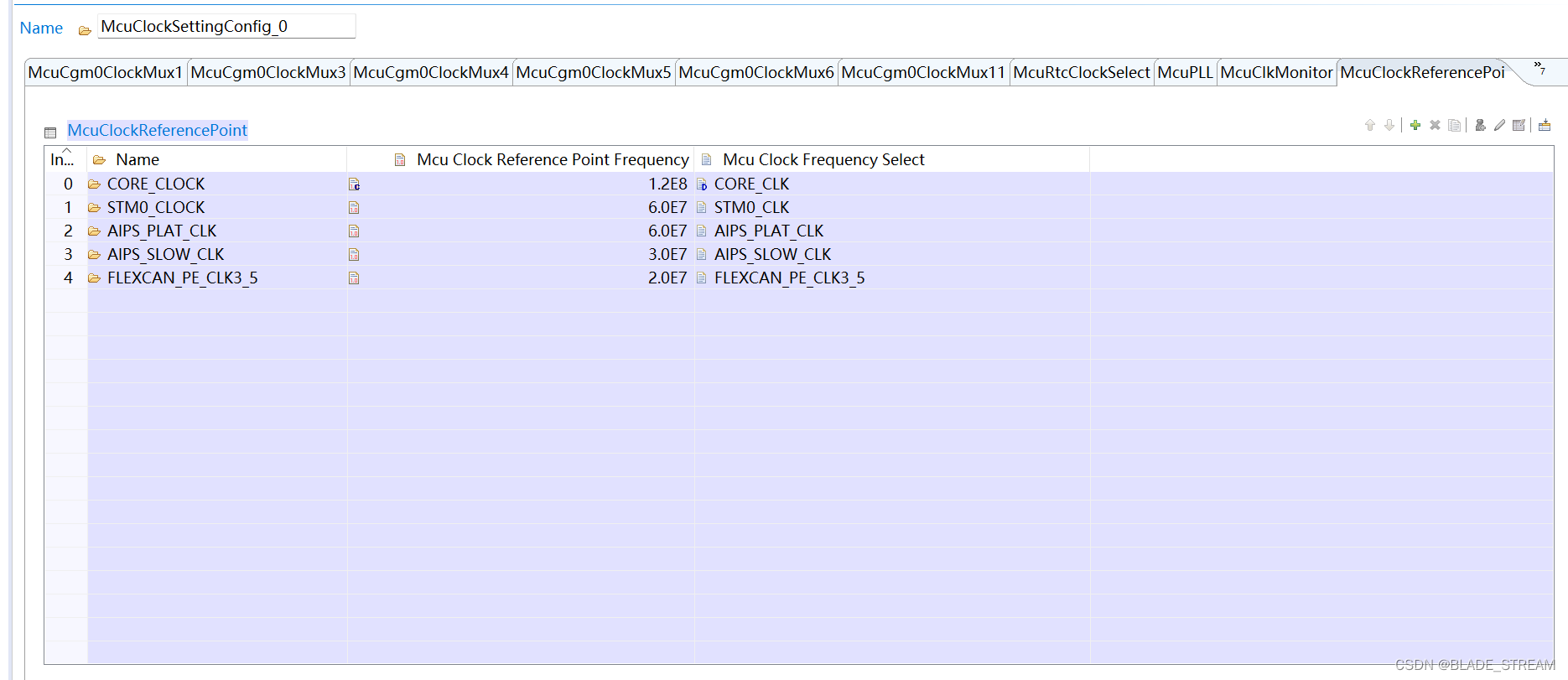

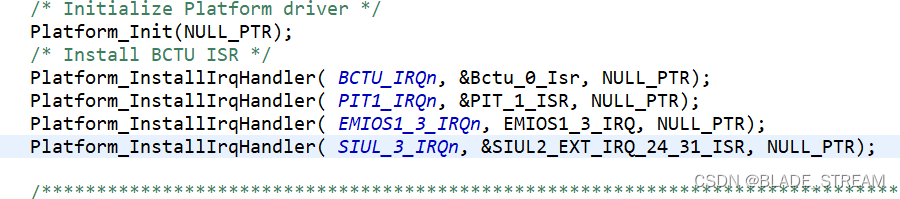

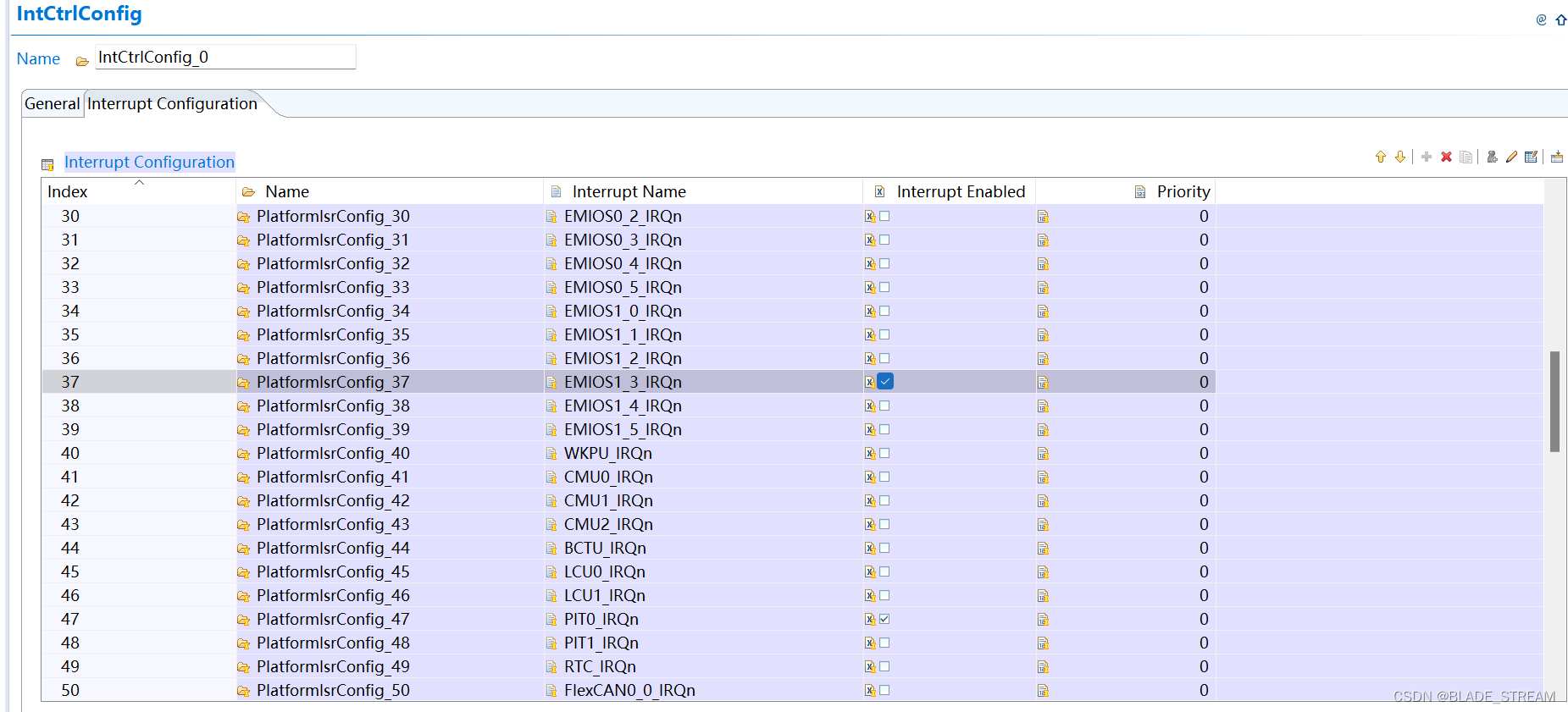

文章详细介绍了模块配置的基本流程，包括一般设置如Adc_ReadGroupApi的使能，时钟和使能配置在MCU中的调整，中断设置的两种方法，以及时钟参考点的设定。此外，硬件和软件的抽象绑定是配置的核心步骤，涉及AUTOSAR软件接口与硬件资源的关联。

模块配置的基本流程

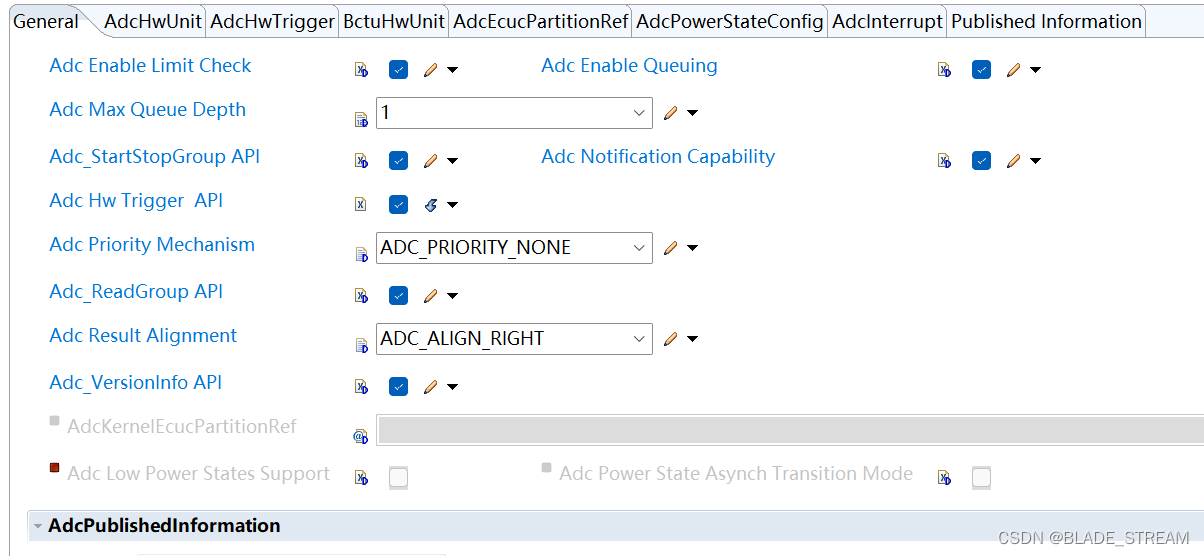

1）general：主要是一些使能开关的配置，如Adc_ReadGroup Api，此功能如果禁用则无法实现正常的ADC功能；

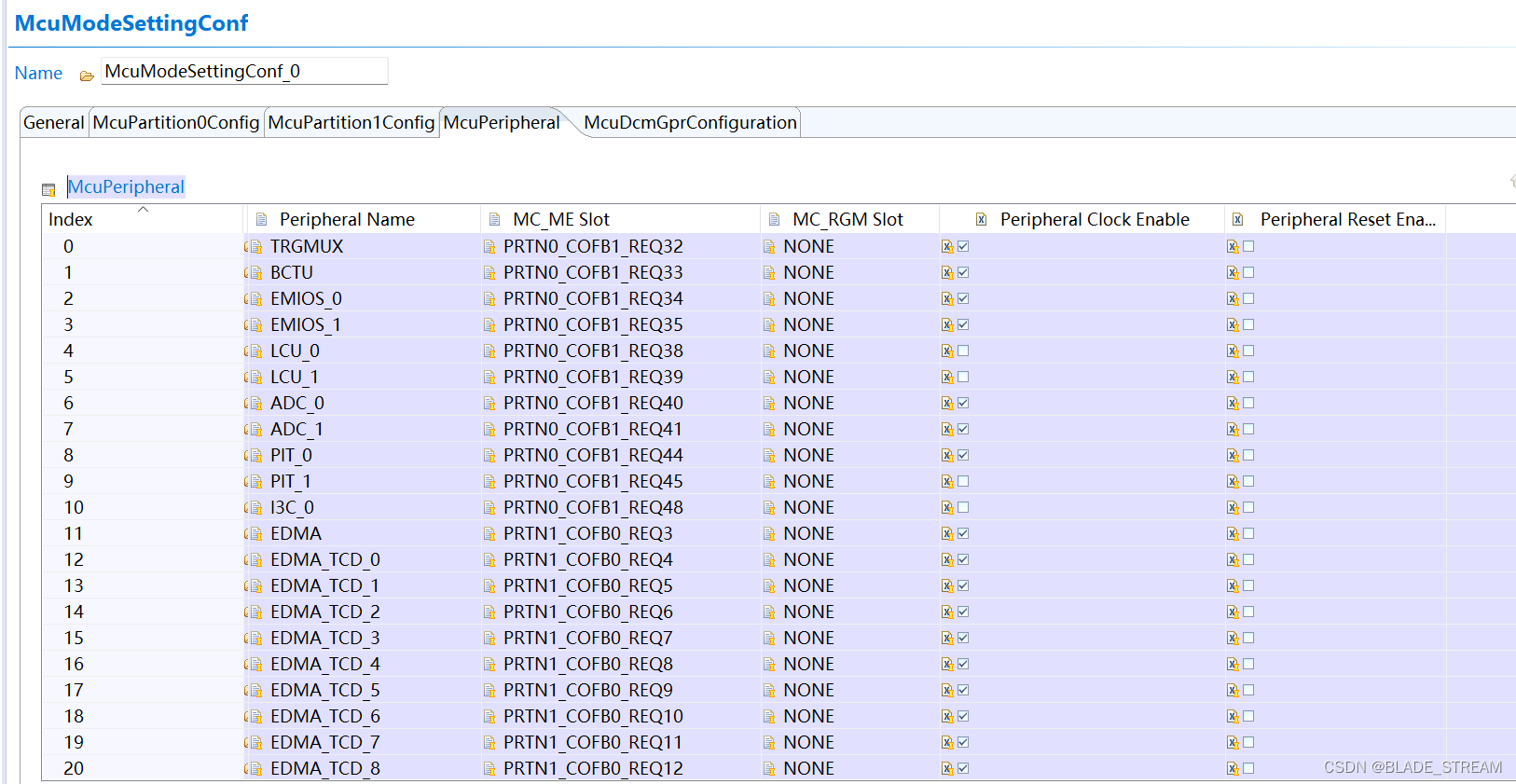

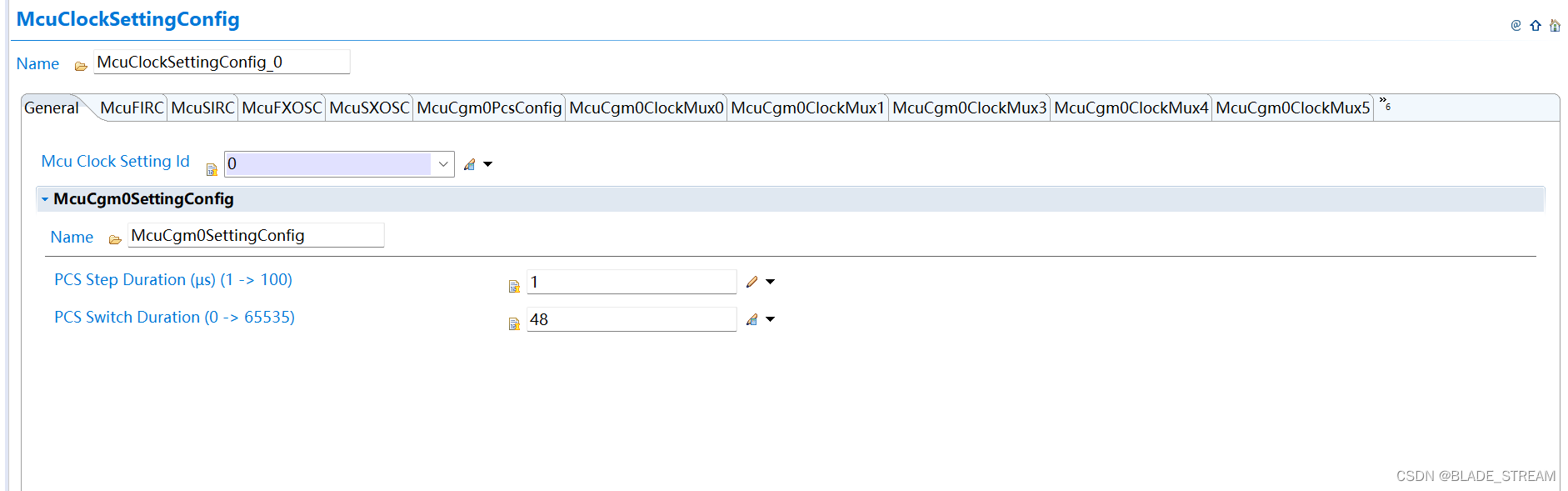

2）时钟和使能：一般来说模块的时钟和使能都在MCU进行配置，时钟的配置依据需参考S32DS的clock选项，以ADC模块为例，适配时钟为系统时钟（CORE CLOCK），在当前配置下为128兆hz，同时模块的使用需要在MCU进行使能，将不需要的模块或硬件资源禁能，提升CPU效率且降低能耗

各模块时钟源选择
