【AutoSAR】只讲干货！使用EB Tresos配置Port

1、Port模块配置

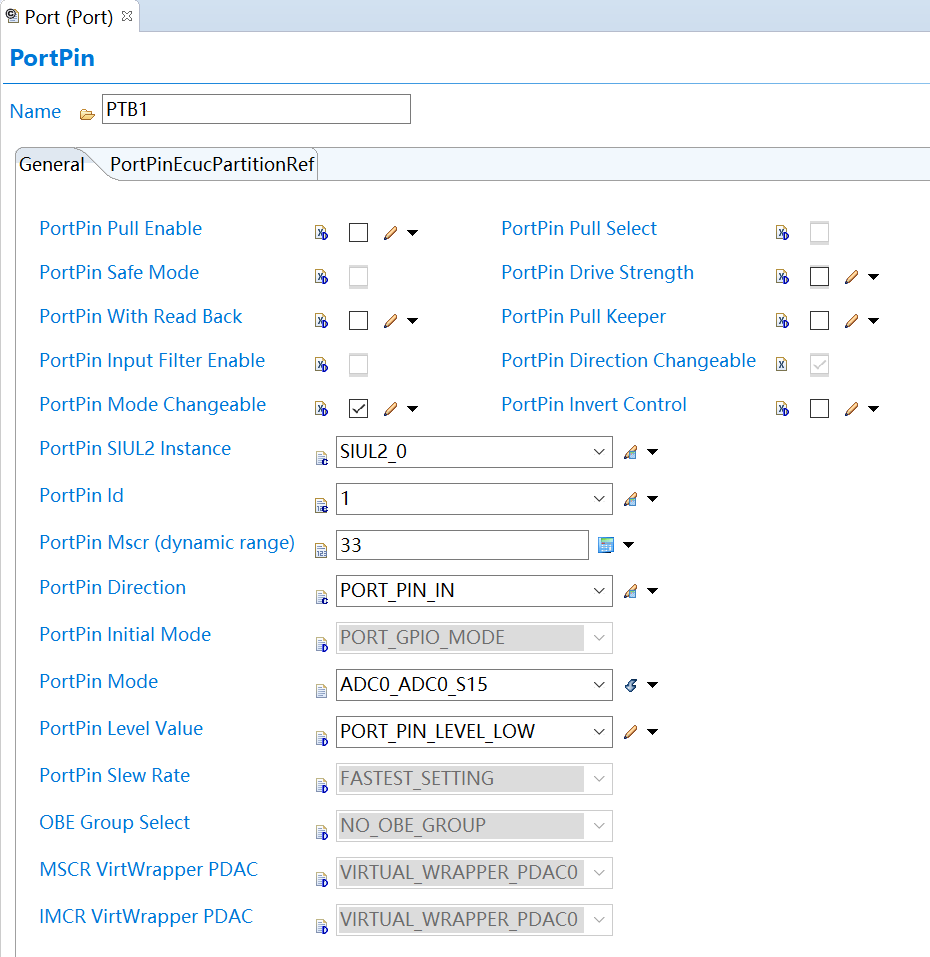

1、打开配置Port页面

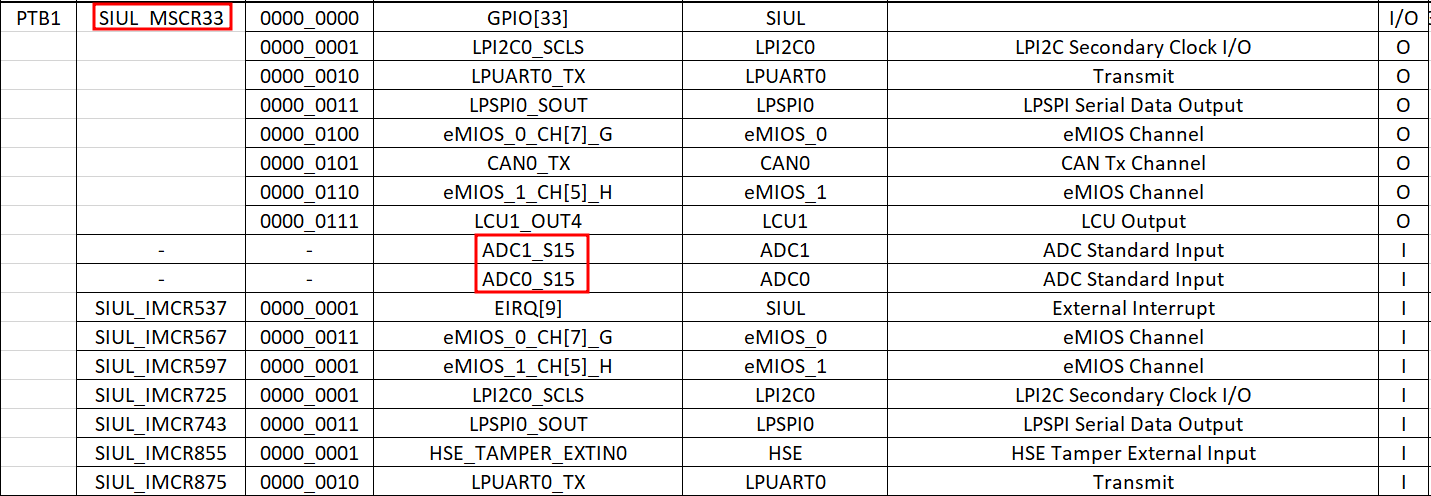

2、PortPin Id为默认值不需要修改，PortPin Mscr配置项需要查找芯片手册，如下图。

计算公式：A——0    B——1    C——2    D——3

以PTB1为例，PortPin Mscr = 1*32+ChannelID = 1*32+1 = 33

3、根据硬件原理图配置端口功能，比如说我们需要将这一路配置成ADC，根据芯片手册选择ADC通道，配置引脚输入输出方向。这里选择通道ADC0和ADC1都可以，ADC模块对应配置即可。

2、AD模块配置

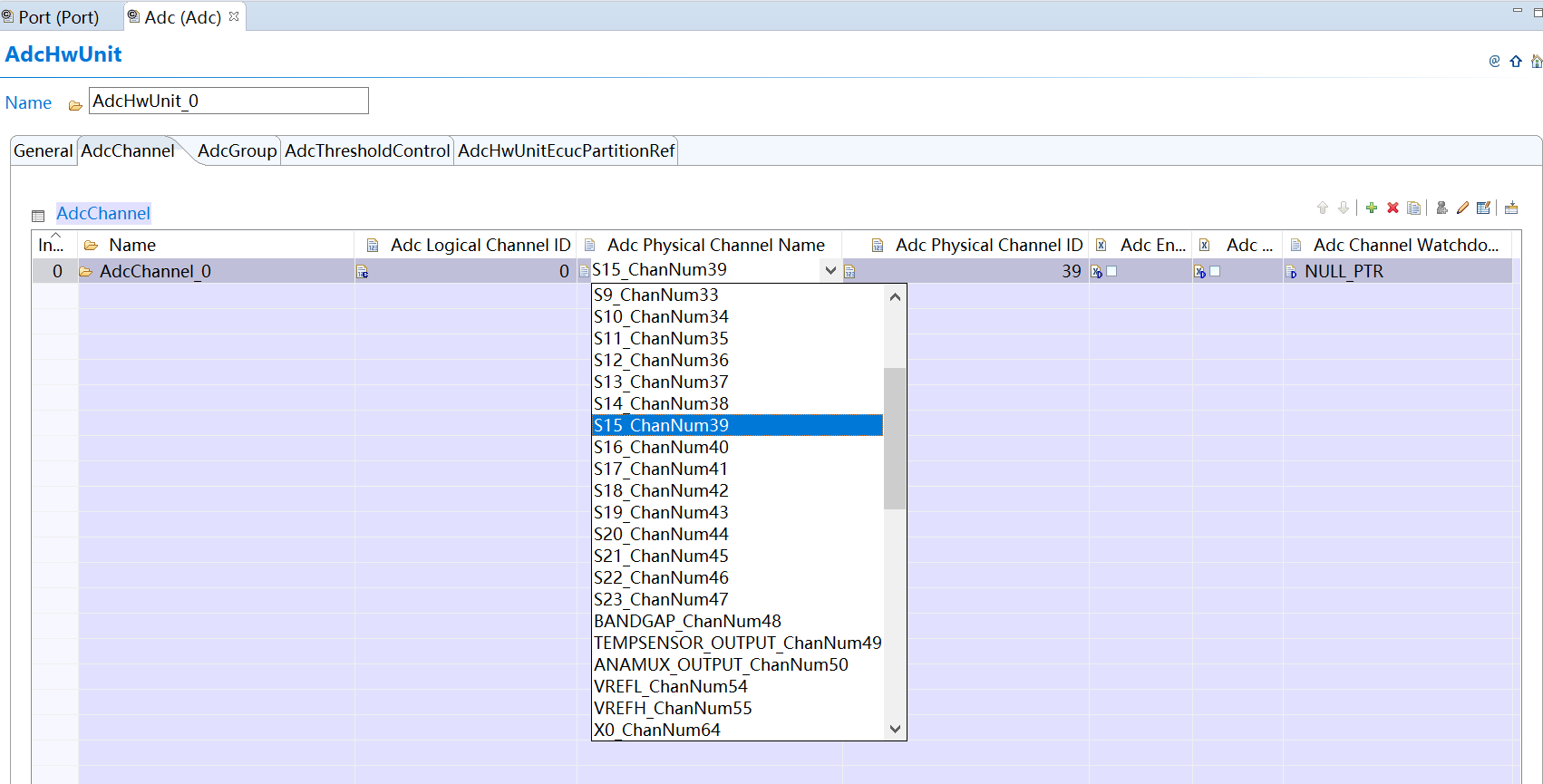

同样的，根据芯片手册选择S15通道，物理通道ID根据前一项选择39即可。
