基于ACF01的非互补的有源钳位反激的65W电源方案

特点：

• 通用交流输入电压范围：90~264 VAC，频率为47~63 Hz
• 最大输出功率：65 W
• 可选输出电压范围：5 V、9 V、12 V、15 V、20 VDC
• 峰值效率：93.7%（满载条件下，输入电压为230 VAC）
• 待机功耗：
 - 46 mW（输入电压为115 VAC）
 - 62 mW（输入电压为230 VAC）
• 主要核心组件：STACF01、MasterGaN1L、SRK1004

应用领域：

• 智能手机、笔记本电脑及其他手持设备的交流-直流适配器
• 离线式开关电源

产品描述：

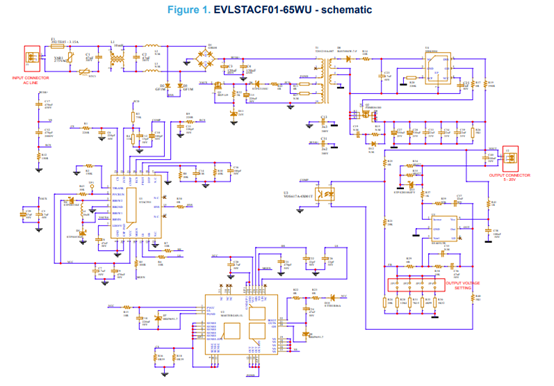

        EVLSTACF01-65WU 是一款额定功率为65 W的有源钳位反激（Active Clamp Flyback, ACF）转换器，专为评估 STACF01 ACF 控制器而设计。该评估板支持通用交流输入电压，并能够根据 USB PD（电力传输）规范提供5 V至20 V的可选输出电压。

        在初级侧，STACF01 控制器与 MasterGaN1L 配合使用。MasterGaN1L 是一款集成了高压驱动器的600 V半桥增强型氮化镓（GaN）HEMT。STACF01 内置升降压转换器，通过单个变压器的辅助绕组实现了极低的待机功耗。

        在次级侧，采用基于 SRK1004 的同步整流技术以进一步提升效率。此外，STACF01 集成了额定800 V的高压启动电路，并提供全面的保护功能，包括交流欠压保护、X电容放电、过载保护、短路保护以及输出过压保护。

        该评估板的设计旨在为开发人员提供高效、可靠的解决方案，适用于多种便携式设备的电源应用。

相关文章：SRK1004x同步整流器控制器，用于非互补有源钳位 带SR MOSFET的反激变换器演示板 - 大大通(简体站)

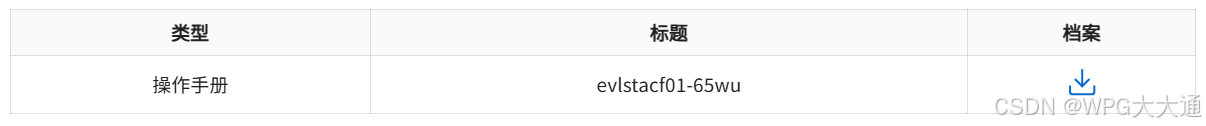

► 技术文档

点击此处查看文档吧：

本篇作者-友尚集团-steven
