Intel Panther Lake平台MPS电源解决方案

新型便携式电脑要求更长的电池寿命、更低的功耗，以及先进的连接性和用户界面。MPS可以提供经济高效的解决方案，同时可以满足英特尔IMVP8和IMVP9规范。

目标平台

Intel Panther Lake U/H系列处理器（含Core/GT/SA/ATOM四轨供电）及LPDDR5/X内存供电。

核心挑战

• 需支持4路独立电压轨（传统方案仅3路）

• 超紧凑面积要求（<竞争对手30%）

• 动态负载响应（100A/μs级瞬变）

• LPDDR5X的DVFSQ快速调压需求

MPS解决方案

1. 主控制器：MP29011数字多相控制器

→ 四轨九相配置：Core(6相) + GT(2相) + SA(1相) + ATOM(1相)

→ 全面兼容Intel IMVP9.3协议及CFP(Common Footprint)标准

2. 功率级：

- Core/GT：MP87440 DrMOS (x7)

- SA/ATOM：MP87420 DrMOS (x2)

- 内存供电：MP2941F + NB系列Buck控制器

3. 关键技术：

• Fast APS动态相数切换（单相独立阈值可编程）

• 耦合电感模式（Rail A）抑制电压过冲

• 数字COT控制+自动环路补偿

• 密码保护机制（MFR_SYS_PASSWORD）

• 温度预警系统（ALT_P#引脚支持pre_hot报警）

►场景应用图

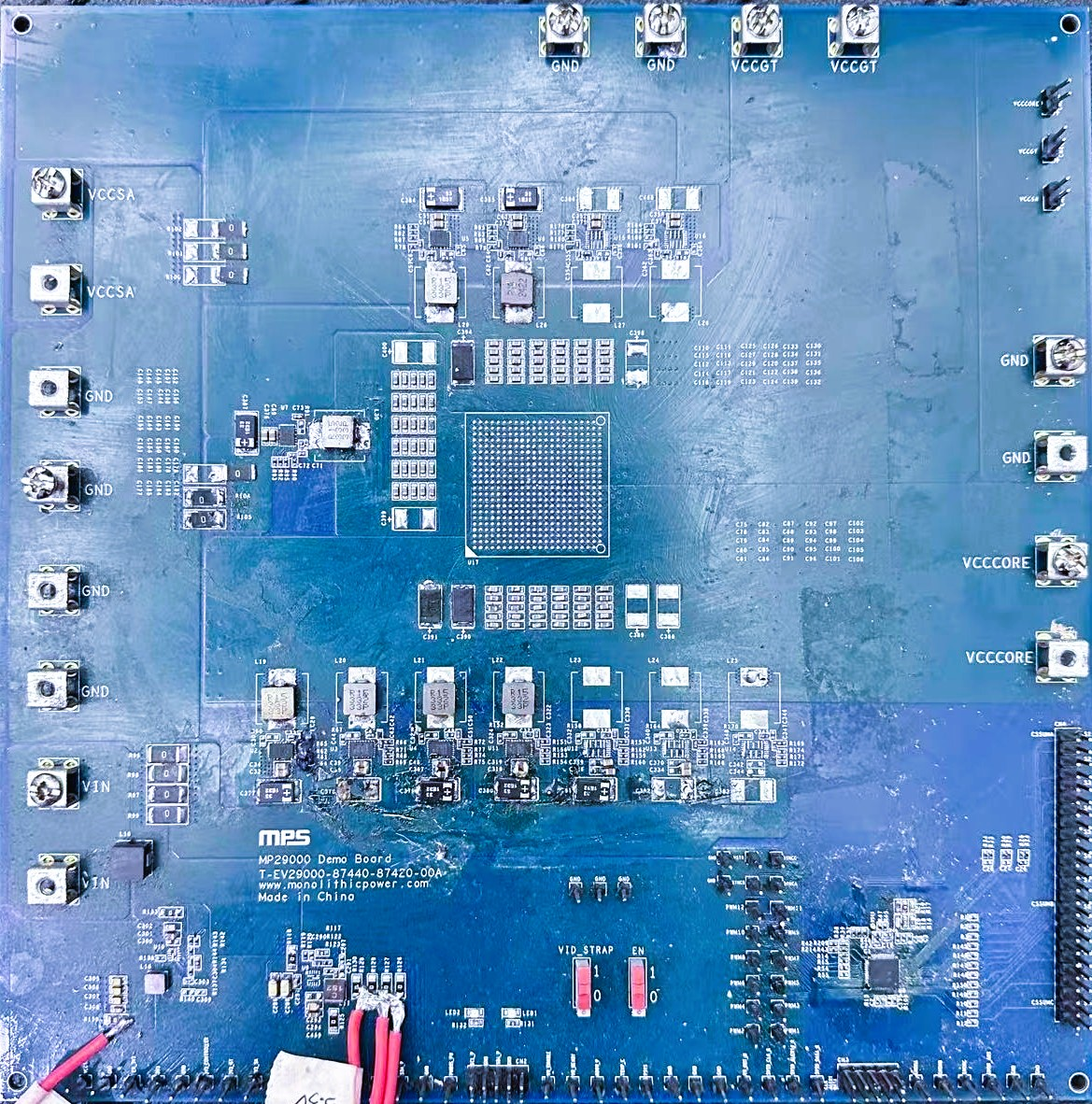

►展示板照片

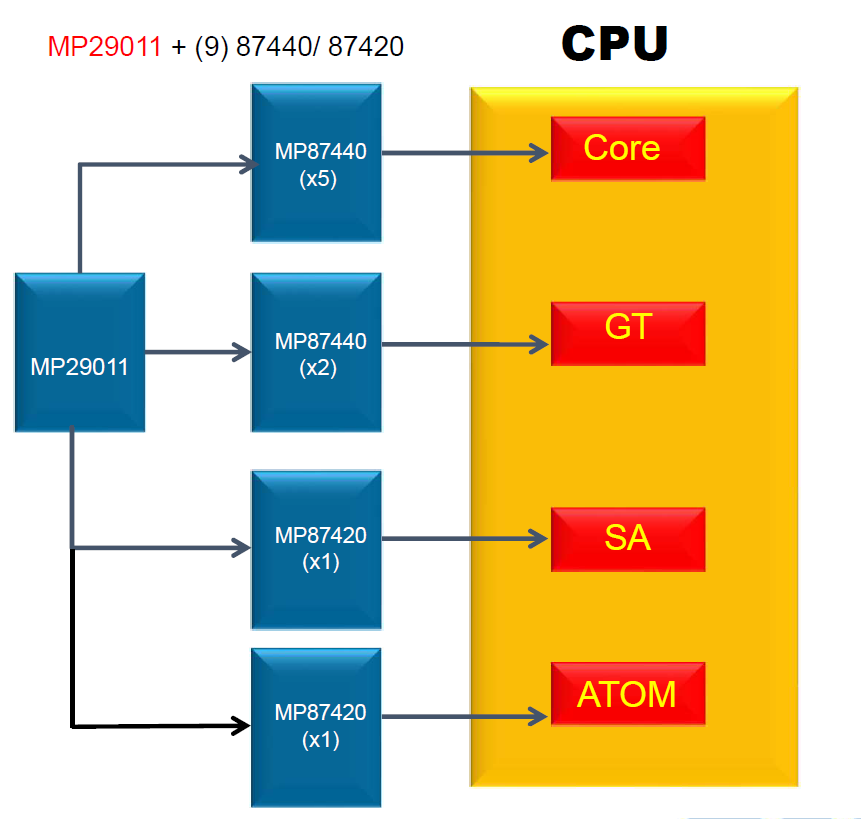

►方案方块图

►核心技术优势

技术方向-传统方案-MPS方案-提升效果

• 面积密度-基准值100%-减小30%-行业最小解决方案面积

• 动态响应-固定相数切换-单相独立APS阈值(例：5A~38A)-轻载效率↑15%

• 安全控制-无密码保护-硬件级密码校验(STATUS_PASSWORD_OK)-防止未授权配置修改

• 热管理-单一OVP保护-四轨独立温度监测+pre_hot预警-系统可靠性↑40%

• 开发便利性-外部补偿电路-自动环路补偿+内置MTP-开发周期缩短50%

►方案规格

• 输入电压范围：3.3V - 5V

• 输出电流能力：Core: >100A (6相) / ATOM: >4A

• 开关频率：最高2MHz

• 控制协议：PMBus/I²C + IMVP9.3

• 关键保护功能：OVP/UVP/OCP/OTP/RVP

• 温度范围：-40°C to +125°C

• 轻载功耗：<10mW（APS DCM模式）
