开发板测评系列三 | S32K312基于Gpt模块闪灯

本文将通过在S32DS中导入官方Gpt例程并进行适配，实现开发板LED的控制，通过这个工程我们将了解开发板的Gpt模块的使用。

软件环境

1. S32DS For S32 Workplace；
2. S32K3 RTD AUTOSAR 4.4 SDK

硬件环境

1. Knight S32K312 评估版
2. J-Link Debug 烧录器

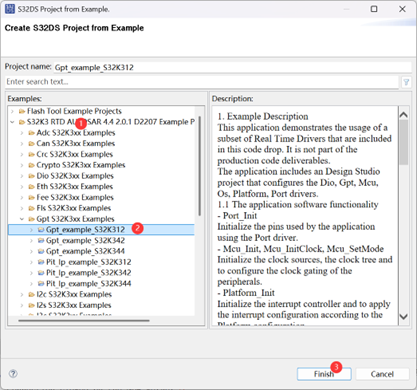

打开S32DS，点击“File” “New” “S32DS Project from Example”，选择出现的对话框中的“S32K3 RTD AUTOSAR 4.4 2.0.1 D2207 Example Projects”，在下面找到“Gpt S32K3xx Examples”，选择 “Gpt_Example_S32K312”，点击“Finish”完成项目导入。

和之前一样我们先打开项目文件夹下的“Gpt_example_DS.mex

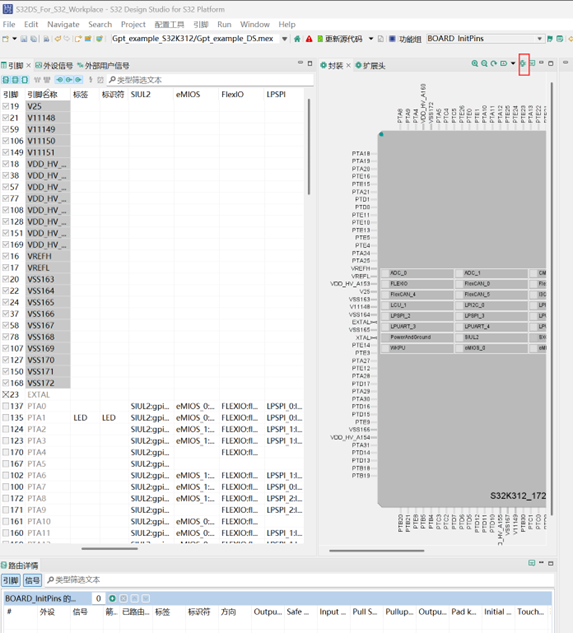

 ”，进入到项目的配置页面，再次页面点击

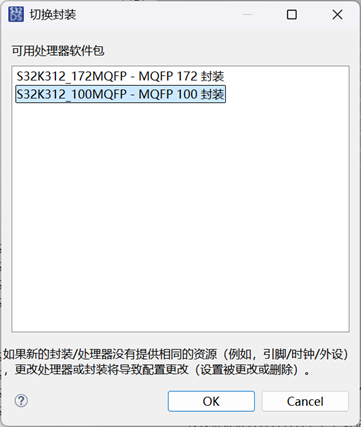

更改芯片封装为100pin。

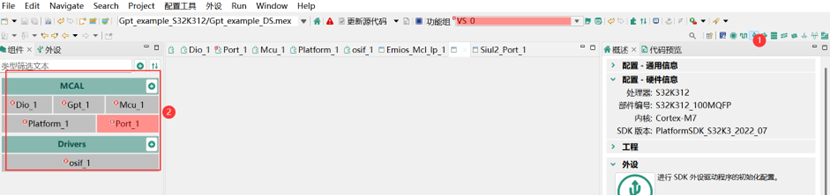

选择后更新源代码，外设模块会报错。

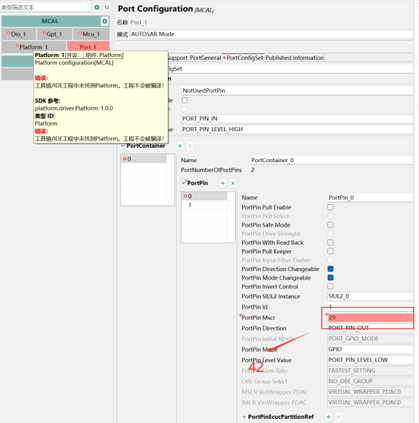

我们可以先选择熟悉的模块比如 Port 模块解决问题。打开 Port 模块后，可以看到 PortPin Mscr 是错误的，这里和之前博文提到的情况相同，是切换封装后，官方开发板的LED在Knight评估板上不对应了。这里我们改为 PTB10，即 Mscr = 42.

此时我们更新源代码，没有错误了。Port这一部分在之前博文已经介绍。接下来我们来了解下Gpt模块。在外设中点击Gpt模块查看配置。

在GPT所有配置页中选择GptChannelConfigSet，这个是主要配置Gpt参数的一页。如上图，初始为1个Gpt channel配置，Hwlp选择为PIT，即依赖的硬件模块为PIT周期中断定时器）。计数模式GptChannelMode为持续计数模式，计数频率为24000000Hz，即24MHz，这个数字是固定的，因为我们在紧接着的选择的时钟配置，Gpt的模块的始终实际为AIPS_SLOWCLK，在Mcu模块被分频成了24MHz。

同时我们也可以配置Gpt的计数完成的回调函数，起个名字为“Gpt_PitNotification”，以便于在回调函数中实现LED的闪烁。

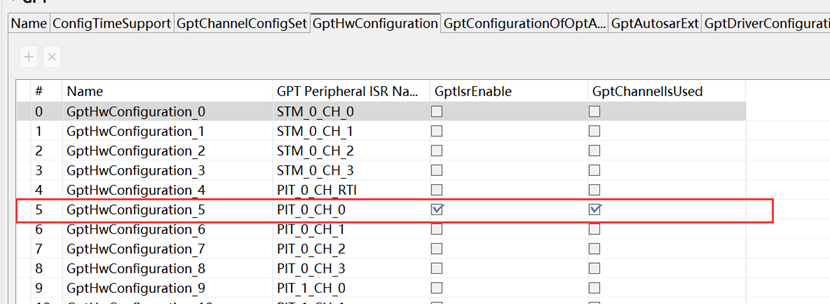

接下来是选择Gpt的外设源，选择GptHwConfiguration选项卡，可以选择Gpt的硬件触发源，这里默认选择为PIT模块的CH0.

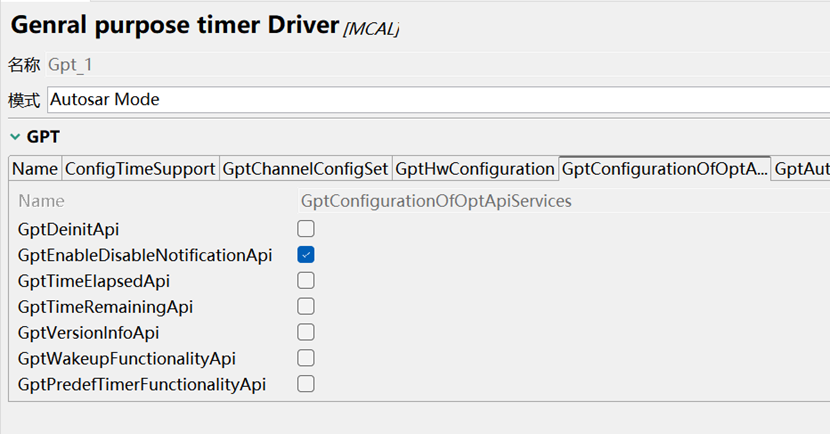

在下一个选项卡GptConfigurationOfOptApiServices里勾选“GptEnableDisableNotificationApi”，以生成回调函数。

选择GptDriverConfiguration选项卡，可以看到Driver层的Gpt的一些配置，重要的是下方“GptClockReferencePoint”，这里会指向Mcu模块的时钟配置。

外设中选择Mcu模块，在“McuModuleConfiguration”->“McuClocksettingConfig”->“McuClockReferencePoint”可以看到我们在Gpt模块中引用的时钟源。

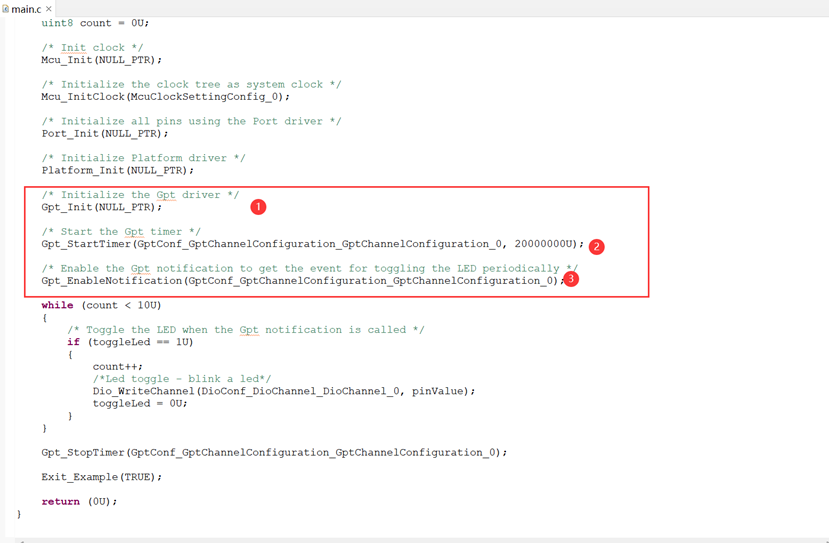

 回到项目代码，打开“main.c”，查看代码。可以看到相较于之前Port项目的函数，还多出三个Gpt模块的函数，依次为1初始化函数，2定时器启动函数和3回调函数初始化函数。

只有2定时器初始化函数的第二个参数，可以有我们自己来定。前面得到Gpt的ReferenceClock为24MHz，因此此处我们可以填入的最大计数值为24000000，即为1秒重装倒计时，并触发回调函数。如果我们想要实现1秒LED灯翻转，此处应修改为24000000.

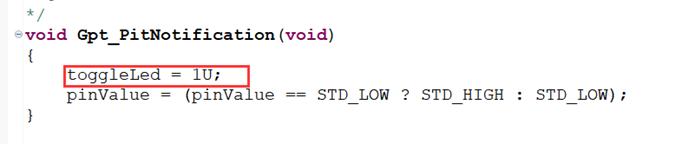

 While循环部分的含义几位10次LED翻转，翻转时机“toggleLED”可以在回调函数中置位。

将例程编译下载到Knight评估板后，就可以看到蓝色LED灯1秒翻转闪烁10次了。
