关于CMOS sensor 重要基础概念

1.VTS 场高 & HTS场宽 是什么？

   VTS= V_Total  = V_Active Size + V_Blank (一帧曝光了多少行)

                            （场有效高度）+（场消隐）

   VTS ：增加不占用曝光时间，但是会影响帧率（FPS），行曝光时间单位必须小于VTotal才行

  HTS = H_Total = H_Active Size + H_Blank  (一行有多少个pixel;)

                             （行有效长度）+ (  行消隐）

   HTS：加大会增加行曝光时间，会影响帧率（FPS）

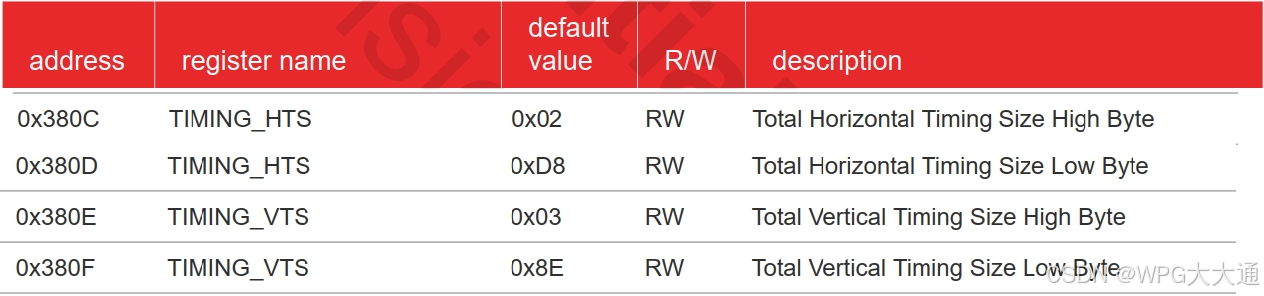

   通常Omnivision Sensor 使用 reg 380C~380F 来配置HTS & VTS

2. SCLK

    SCLK = System clock

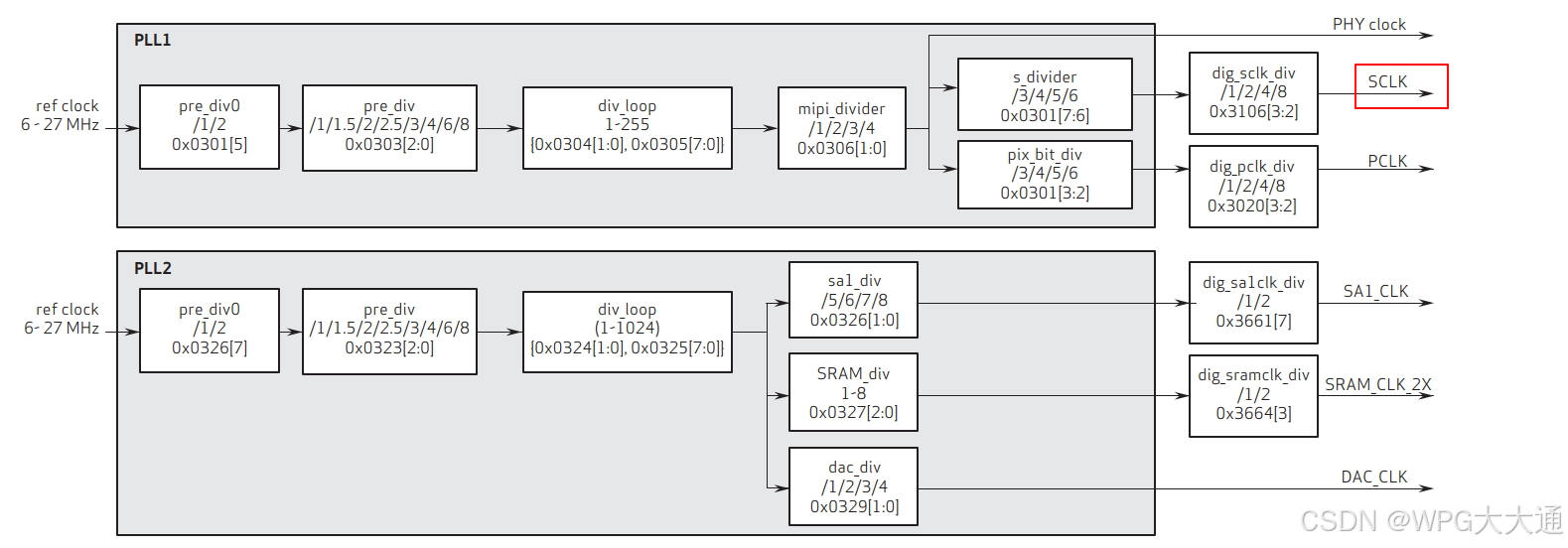

    经由 MCLK (Sensor 主频) 经过 PLL 配置计算而来

    通常基础配置都会给予配置完成

    细节可以参考 Datasheet  system clock control  章节

3.如何调整帧率呢？

1）帧率计算通用公式：

FPS = SCLK/（ VTS*HTS）

从上面的公式可以看出，想要调整帧率，可以调整SCLK，也可以调整 VTS*HTS。HTS和VTS都会影响帧率，
但在实际应用中，可以只修改其中的一个值，从而可以修改帧率，建议依据原始配置,只修改VTS的值。

范例说明

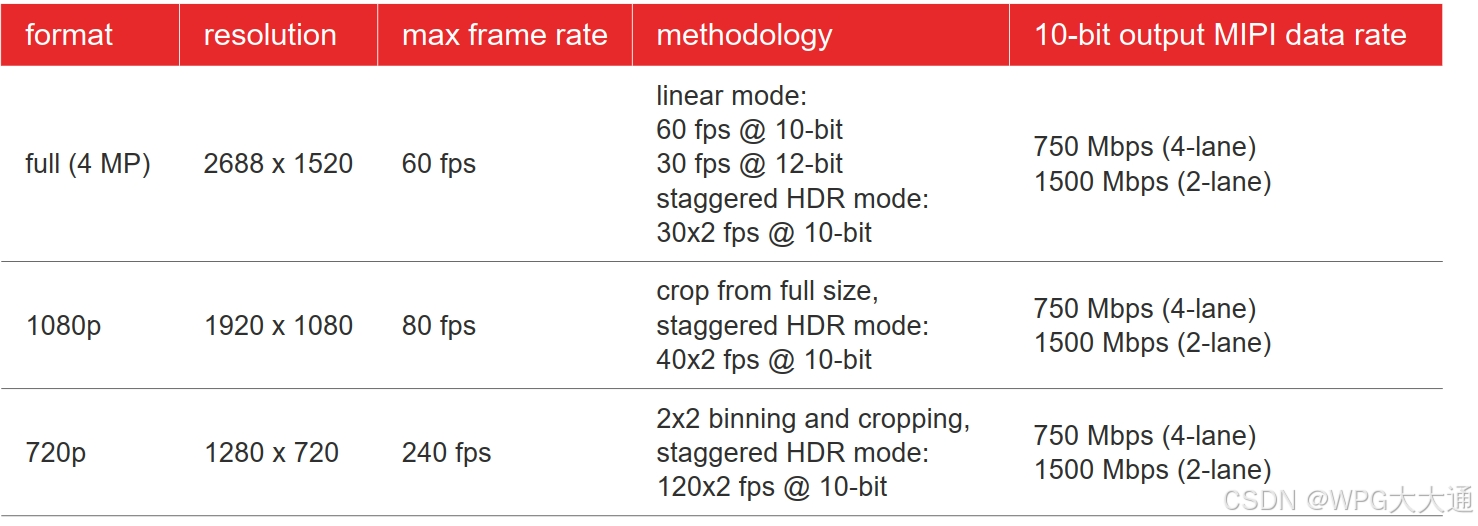

以 OS04C10 2688x1520_LINEAR_MIPI0728Mbps_60FPS_10BIT_FOURLANE 基础配置来说

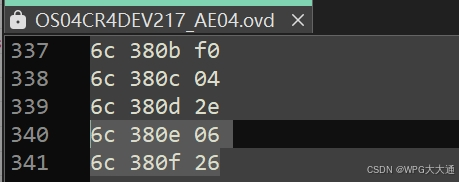

由于60FPS 已是 max frame rate , VTS = 0626h , 我们可以尝试将 VTS 翻倍,配置为 0C4Ch ,
此时由通用公式可以得出, FPS 将会减半,由60FPS 降至 30FPS( FPS 减半)

 4.如何计算曝光时间呢？

Omnivision sensor  exposure time根据time_line x 曝光行来计算

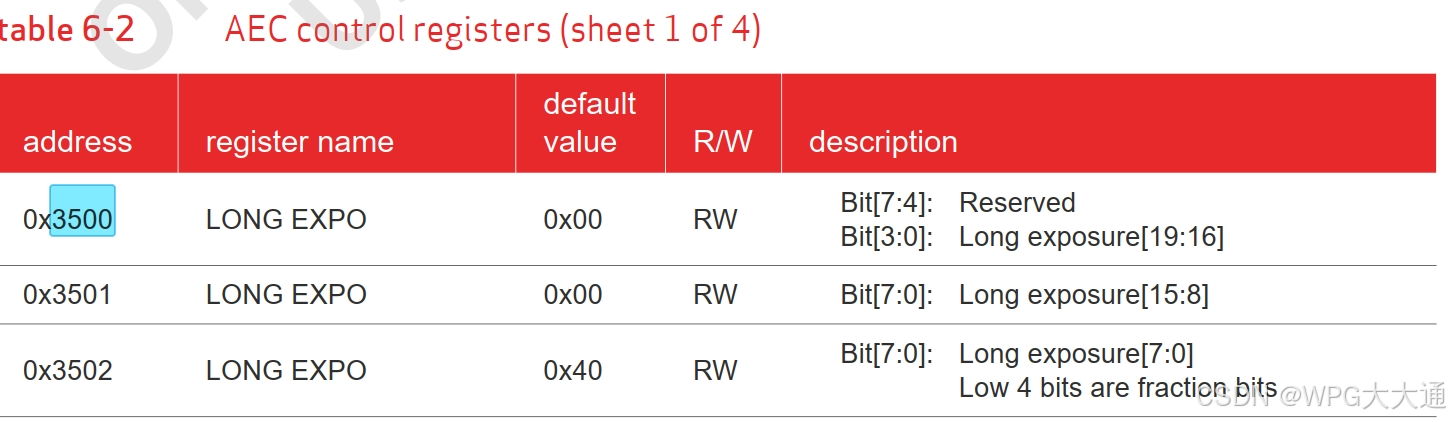

曝光行寄存器通常由 reg 3500~3502配置决定。

这里决定了每帧的曝光行数, 有最大/最小值限制

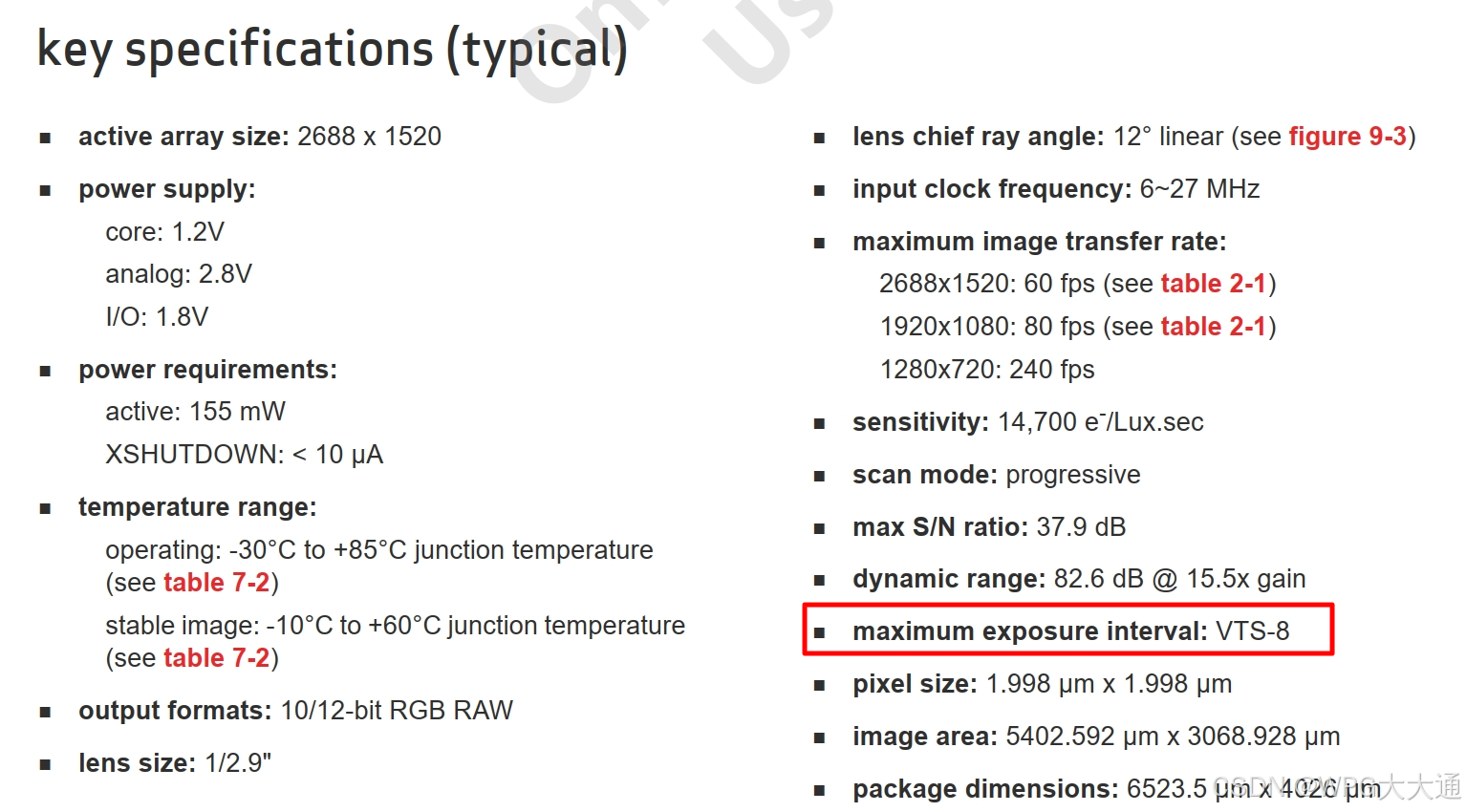

通常最大曝光行数会在datasheet 中记载 , 若没有定义最小曝光行数则为 1
以OS04C10 为例,最大曝光行数= VTS-8 ,最小曝光行数为 1

time_line = HTS / SCLK = 行为单位的积分时间 (单位：us)

开启一次电子快门时间内所曝光的行数*行为单位的积分时间，是一次快门的时间。
