蓝牙|硬体: QCC3084如何进行BLE的测试

CC3084芯片在做FCC, CE或者BQB认证时,需要进行BLE的测试,客户可按下步骤来操作。

 1, QCC3084产品需要留测试接口:USB或者TRB,和RF线。

     通常为USB和RF。

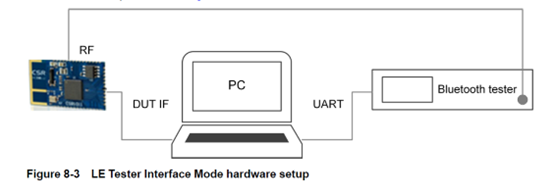

2, 把产品与测试电脑,蓝牙测试仪按下图连接起来。

蓝牙测试仪(支持蓝牙LE)可以通过UART连接使用标准测试命令控制蓝牙LE DUT。对于某些DUT类型,UART连接可能不可用。当LE测试仪接口模式启用时,BlueTest3应用程序充当蓝牙测试仪和DUT之间的中介。

应用程序会侦听检测仪通过UART发送的命令。应用程序将这些转换为通过连接的DUT接口发送的命令,并将适当的响应发送回测试仪。

 3, 配置蓝牙测试仪接口模式。

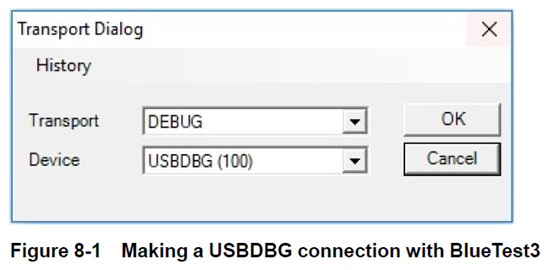

打开BlueTest3软件,DUT开机并连接上USB口。

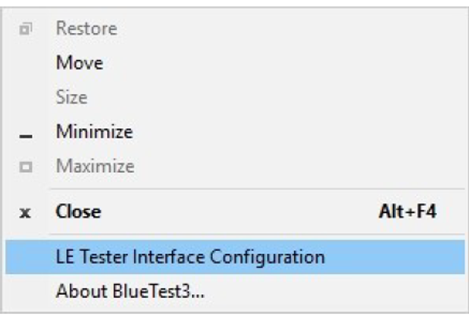

右键单击应用程序标题栏以启动系统菜单。

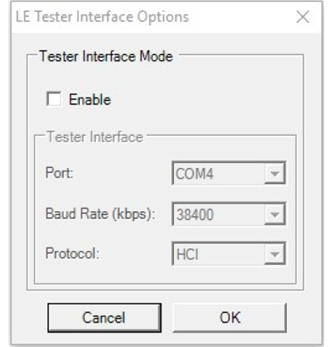

单击LE Tester Interface Configuration。将显示配置选项。

勾选:Enable,并配置UART参数。

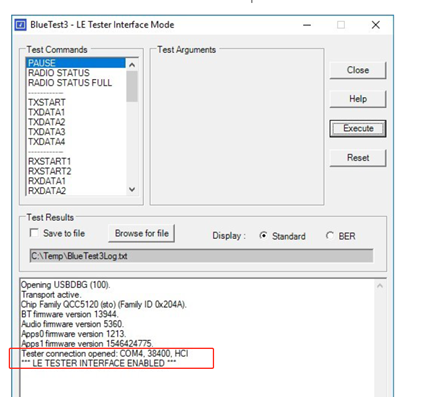

如果勾选了Enable,BlueTest3将使用所选选项打开UART连接,如下图所示。

注:BlueTest3保存LE测试仪接口选项。因此,如果在BlueTest3关闭时启用了LE测试仪接口模式,则在下次启动和连接时,它将进入LE测试仪界面模式。

 启用LE测试仪接口模式后,可以从蓝牙LE测试仪启动测试命令。

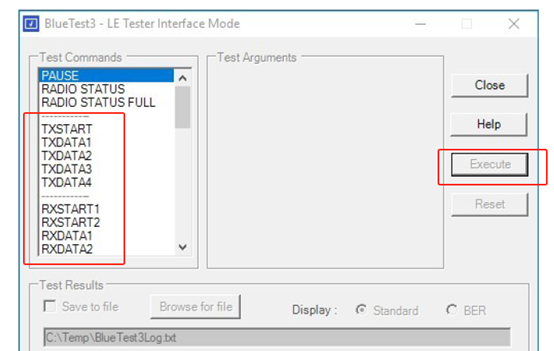

注:测试命令也可以手动执行,如在测试命令模式下,但只能在测试仪驱动的测试开始之前执行。启动检测仪驱动的测试后,执行和重置按钮都将被禁用

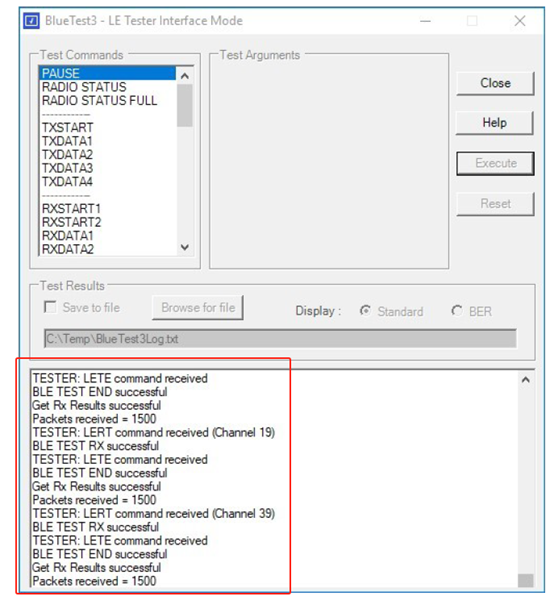

显示了测试仪驱动的测试正在运行时的应用程序。

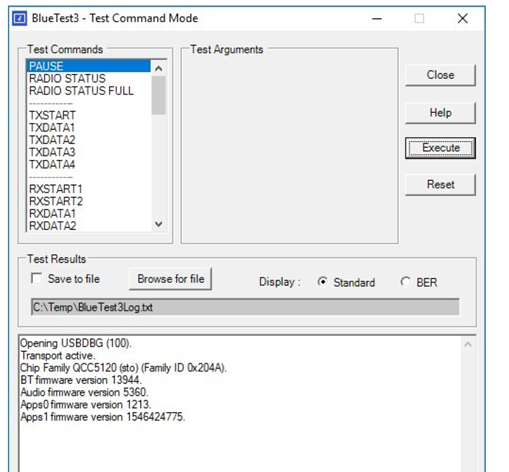

4, QCC3084的手动测试命令如下:

FAQ 1:除了QCC3084,其它的QCC系列芯片也是一样的吗?

答:都是一样的操作方法,这是通用的。

FAQ 2:经典蓝牙BR, EDR的测试也是一样的吗?

答:经典蓝牙测试方法是不一样的,需要产品进入DUT模式下。

FAQ 3:如何修改QCC3084的输出功率去过认证?

答:如果只修改经典蓝牙输出功率可参考这个博文:

QCC3046修改输出功率 - 大大通(简体站) (wpgdadatong.com.cn)

如果要修改经典蓝牙和BLE输出功率可参考这个博文:

QCC3046如何修改default power table - 大大通(简体站) (wpgdadatong.com.cn)

FAQ 4:QCC3084的BLE能测试1M和2M吗?

答:是支持BLE 1M/2M的,认证测试都需要测试1M/2M的。

FAQ 5:QCC3084做认证测试Fail怎么办?

答:可以通过邮件把测试报告和产品原理图,PCB发给我们来进行Debug。
