NXP UWB NCJ29D6 EVB实作测距功能

一、说明

利用两个NCJ29D6 EVB实现测距功能，一个EVB设定为Initiator，另一个EVB设定为Responder，来测量两个EVB的距离。

二、 硬件准备、软件版本

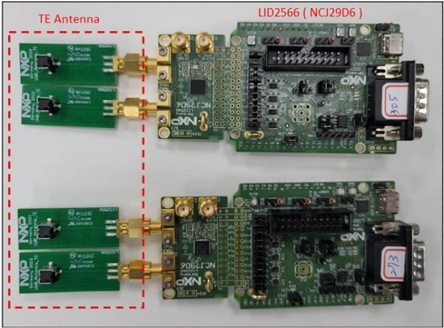

1. 硬件设计
1.1 LID2566 （ NCJ29D6 B2 00205 ） 开发板 x 2
1.2 TE 天线 x 4
1.3 Micro USB 数据线 x 2

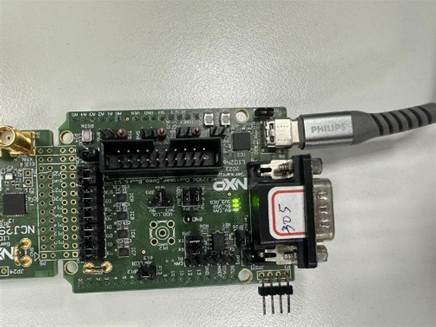

 2. 实体接线说明，将两个EVB个别透过Micro USB Cable 接上测试PC端

 3. NCJ29D6 （ B2 00205 ） EVB代码版本
3.1 NCJ29D6 （ B2 00205 ） SDK 版本 SR14 版本，包含 DSP、SBE、RF、SWUP....等语
3.2 NCJ29D6 （ B2 00205 ） AP Code 版本 ： NCJ29D6 UWBMAC AiO 3.0.0

3.3 GUITool 版本 v11.0.0

2025.02.25_SR14+NCJ29D6 UWBMAC AiO_v4.1.0 E+GUITool V11.0.0 測試

三、NCJ29D6 EVB實作測距

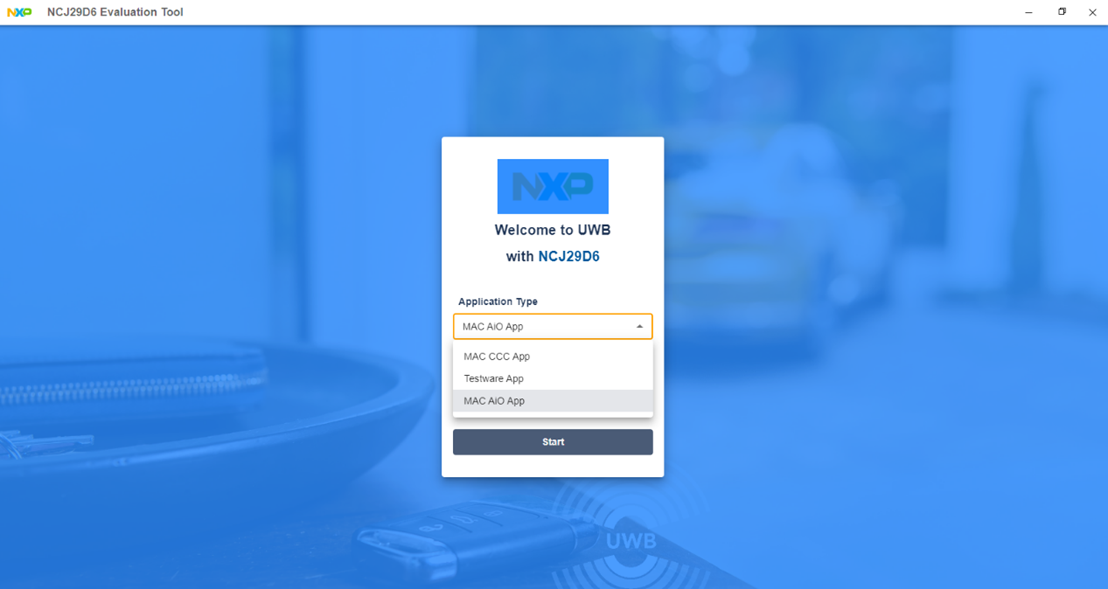

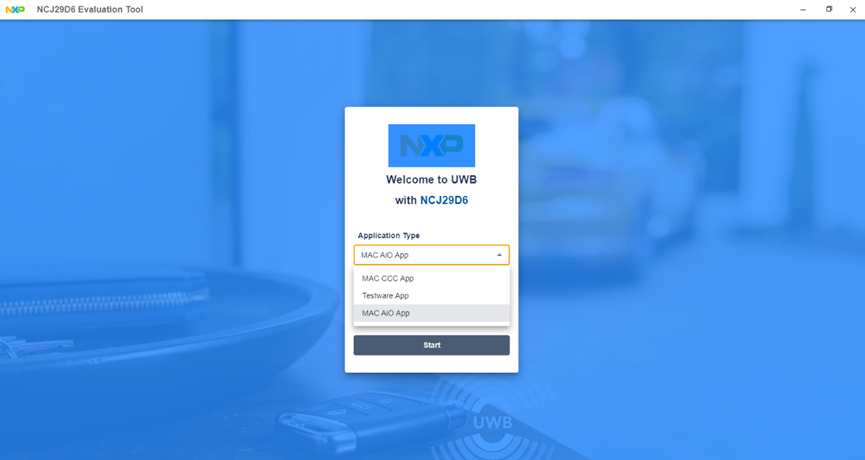

1. 啟動NCJ29D6 评测工具 11.0.0，點選应用类型： MAC AiO App

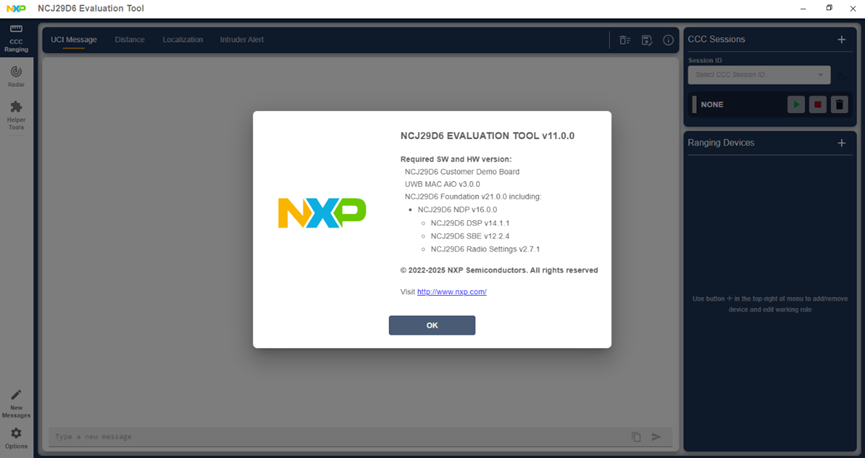

 进入GUI画面后即会出现此版NCJ29D6 Evaluation Tool 11.0.0所能支持的软件跟硬件版本。

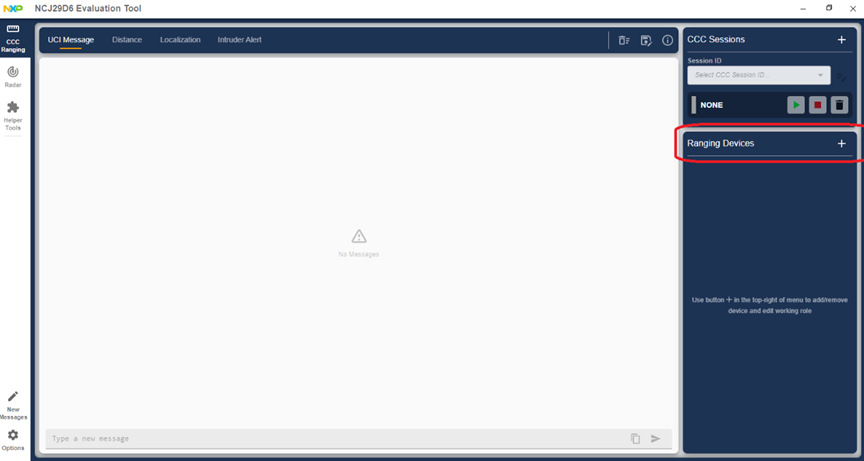

 2. 点击红框中的Ranging Devices [+]

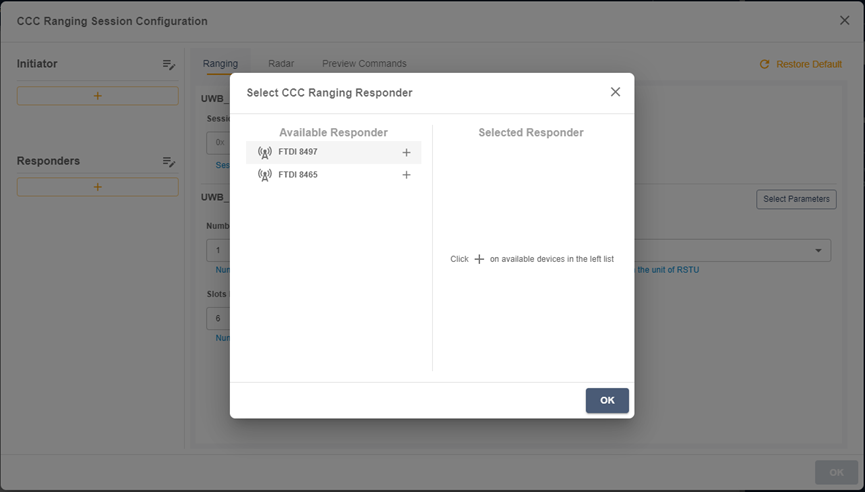

 3. 点击[+]，逐一加入两个EVB后按下[OK]

 4. 点击右上角[+]设定两个EVB个别的模式

 5. 选取FTDI8465点选[+]，将其EVB设定为Responder， 另选取FTDI8497点选[+]，将其EVB设定为Initiator。 设定完全后即可看到两个EVB个别设定的模式。

 5. 选取Session ID 按定预搭配的Session ID后，按下[绿色箭头]

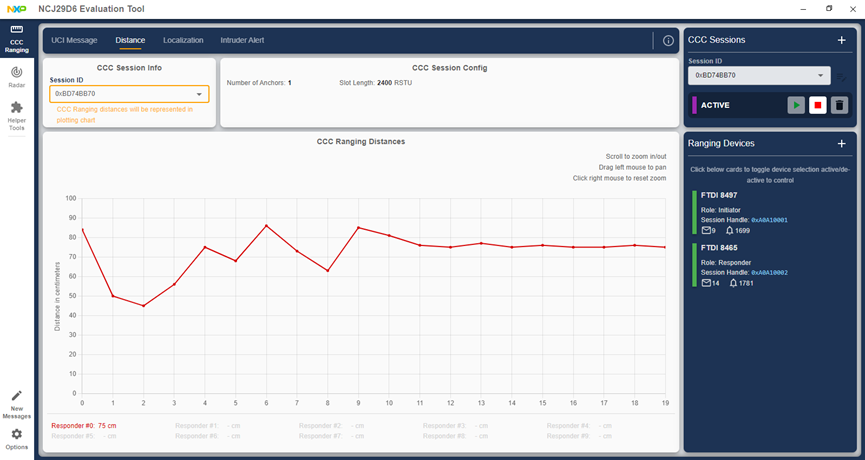

 6. 即可看到两个EVB量测出来的Ranging Distances。

 參考資料

1. UM12161 NCJ29D6 UWBMAC AiO UCI 规范 2.4.pdf
2.UM12162 NCJ29D6 UWBMAC AiO 用户手册 3.4.pdf
