Novatek在整机EMI上的应对策略分享

        首先,针对显示面板商经常会在整机厂商端碰到整机EMI Fail问题,有些EMI Fail的频段是跟Driver IC相关。Novatek作为显示驱动IC厂商,我们在针对这部分EMI问题上提出了比较行而有效的方案,方案分享如下。

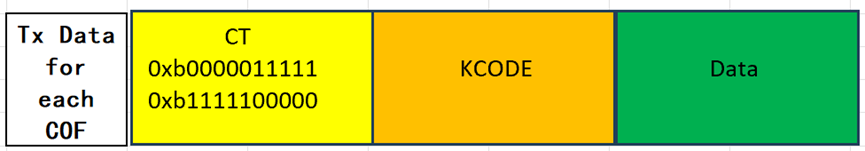

        当我们在遇到EMI Fail频段与Driver相关时,通过整改整机接地等均不能解决时候,可以尝试将Driver IC接收数据进行分COF Delay。这样将能量进行分散,避免同时Data变化造成能量过大。CHPI协议的COF举例如下:

 CHPI两种Type CT 0xb0000011111 or 0xb1111100000,CDR均可以锁上。

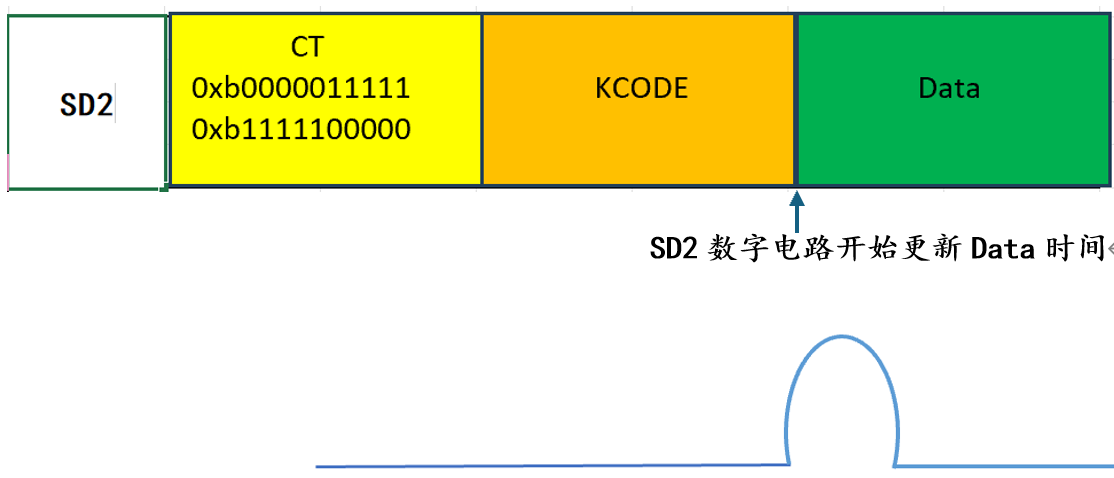

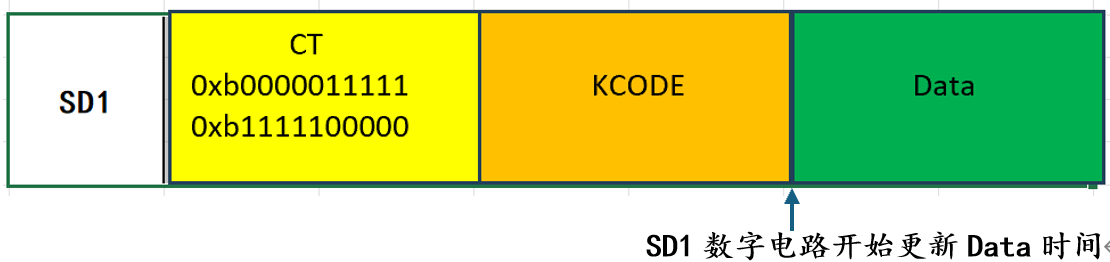

若COF同时进行Data转换如下图:

1.8V电流抽载大(能量大)不利于EMI PASS

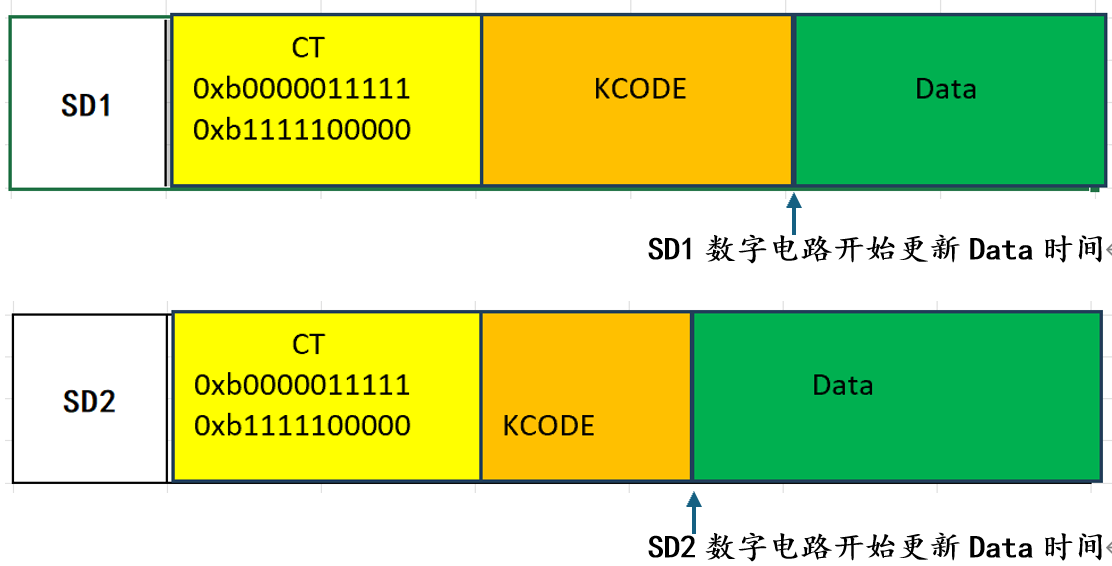

 当我们通过SOC&TCON对TX Skew按COF进行不同的设定,使得COF与COF间接收Data时间相互存在Delay,这样如下图:

1.8V电流抽载(分开抽载,能量小)便于EMI测试PASS

所以,我们可以请SOC或者TCON针对TX进行分COF不同的Skew调节,使得Data针对不同的COF接收时间有一个较小的Delay时间,这样避免COF在进行Data更新时能量过大造成EMI Fail。

问题一:

针对Driver IC来说有什么方法可以尽量避免出现EMI问题?

首先,在TX Data传输时针对高速信号可以在满足眼图PASS的情况下尽量减小Tx Swing&Pre-Emphasis的设定值,有必要可开启SSCG展频,使得在相应频段能量分散。

问题二:

SSCG展频开多大为好?

SSCG展频开多大,需要结合Driver IC以及SOC&TCON的规格来定,一般建议最大Total 3%,即可。

问题三:

IC与IC间的Data Delay可以随意设定吗?

Data Delay不能随意设定,需要看显示效果,避免造成亮度差或者显示异常。

问题四:

解决EMI还有那些方案?

EMI问题是一个非常复杂的系统问题,可以建议从整机整个的接地性,异常能量信号的屏蔽,以及降低相应频段的能量等方面着手整改。

问题五:

CHPI协议里面的Kcode指啥?

Kcode为CHPI协议自定的编码,Kcode包含了K1,K2,K3,K4等码型以及这些标识符码型后面所跟的针对Driver IC的CMD设定,和一些Idle数据统称为Kcode。可以简单理解CHPI协议分CT(Clock training pattern)码,Kcode码和Data码。
