【高精度识别】基于ST VB56G4的DMS应用方案

VB56G4A 是一款专为汽车驾驶员监控应用设计的 1.5 MP像素全局快门图像传感器。该传感器使用 3D 堆叠背照式技术，并结合意法半导体的专利制造工艺，具有出色的近红外(940 nm)感光灵敏度。只需与一颗红外LED灯或 VCSEL配合，即可实现驾驶监控系统(DMS)功能。

VB56G4A传感器的量子效率(QE)很高，在940nm近红外波长达到27%，其线性动态范围达到60dB。这意味着即使是使用一个简单的低功率不可见光LED发射管，也能为传感器提供充足的光源。在白天或夜间驾驶以及在明亮或阴暗条件下，可见光谱之外成像还可以确保图像传感器的光谱响应一致性。该传感器的高量子效率结合仅2.6µm的像素尺寸，有助于降低总功耗和摄像头尺寸。此外，集成的自动曝光控制功能可以最大限度地减少系统与传感器的交互，降低传感器的使用难度，简化应用软件设计。

产品方案

1.5MP模组方案：VB56G4A（Sensor）+QF2(ISP)。

►Sensor信息

Camera Information
CMOS Senor	VB56G4A
AcmActive Pixels	1124 x 1364
Pixel Size	2.61 μm x 2.61 μm
Optical Format	¼ inch
Shutter Type	Global shutter
Chief Ray Angle (CRA)	Linear shift 26° max at 2.3 mm diagonal
Illumination type	BSI
Maximum S/N Ratio	39 dB
Input Clock Range	6 MHz – 27 MHz
Output Format	RAW10 and RAW8
Module Data Transmission	Dual lane transmitter MIPI CSI-2
Communication Interface	I2C
Supply Voltage	2.8 V analog supply  1.8 V digital – IO supply  1.15 V digital – core supply
Operation Temperature	-40°C to 125°C

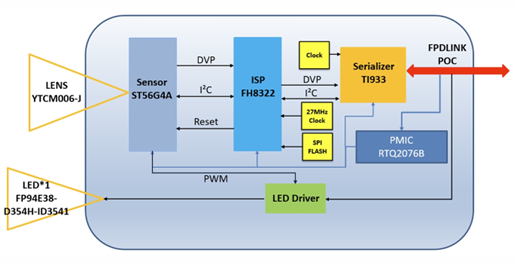

►方案方块图

►场景应用图

►展示板照片

►方案方块图

►核心技术优势

1. 高灵敏度 : 提高的量子效率 (Quantum efficiency )，大大的提高在不可见光 (Near IR)的表现。且拥有较高的调制转换函数(High MTF)
2. 体积小的封装 (Small footprint)：Stack BSI
3. 嵌入式 ISP
4. 机器视觉应用支持

►方案规格

1、Automotive compliancy
      ·AEC-Q100 grade 2
      ·Operating junction temperature: -40°C to 125°C

2、封装体积小的 1.5 兆像素图像传感器
      ·全局快门架构，3D 堆叠传感器 40 nm/65 nm
      ·2.61 µm x 2.61 µm BSI（背照式）像素
      ·1.5 兆像素单色传感器 (1124 x 1364)

3、封装：OBGA
      ·尺寸：6.2 毫米 x 6.9 毫米

4、易于集成
      ·内建自动曝光功能
      ·可编程序列 : 4-frame contexts
      ·8 个可编程 GPIO
      ·自动暗校准
      ·动态像素缺陷校正
      ·图像裁剪 (Image cropping)
      ·镜像/翻转 (Mirror/flip readout)
      ·Binning and subsampling (×2 and ×4)
      ·典型功耗 : 145 mW at 60 fps
      ·Dual lane transmitter MIPI CSI-2 up to 1.5 Gbps per lane

5、独特的图像表现
      ·Peak quantum efficiency 24% @ 940 nm
      ·线性动态范围高达 60 dB以上
      ·全分辨率下每秒高达 88 帧
